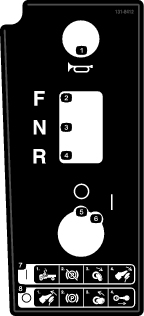

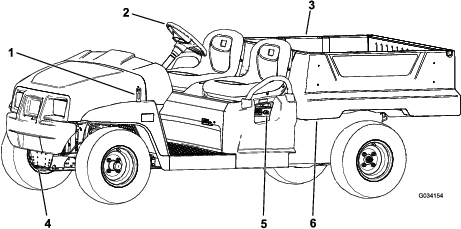

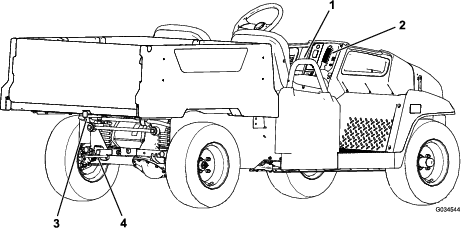

Workman® GTX elektromos haszonjármű

A gép 8 ciklusálló, ólomsavas akkumulátort tartalmaz, amelyek a motornak és a tartozékoknak biztosítanak tápellátást. A ciklusálló akkumulátor nem ugyanolyan, mint az autókban található akkumulátor. Az autókban található akkumulátorokat úgy tervezték, hogy túláramot biztosítsanak a gép indításához, illetve közepes energiát biztosítsanak a lámpák és a tartozékok működtetéséhez, ha a motor ki van kapcsolva vagy alapjáraton jár. A generátor ezután folyamatosan tölt, amíg az autó halad. Mint ilyen, az autók akkumulátorai ritkán merülnek a maximális töltöttségi szint 90%-a alá.

A ciklusálló akkumulátort úgy tervezték, hogy elsődleges energiaforrásként tartós tápellátást biztosítson. A ciklusálló akkumulátorok általában a maximális töltöttségi szint 20–30%-áig merülnek le. Az ilyen alacsony értékre való lemerülés a mély lemerülés.

Important: Az ismételt mélylemerüléses ciklusok csökkentik az akkumulátor élettartamát.

Az ólomsavas akkumulátorok az ólomlemezek és a kénsav közötti kémiai reakció révén termelnek áramot. Az akkumulátor töltése megfordítja a kémiai reakciót, így az akkumulátor ismét áramot termel.

Az akkumulátor egy idő után elhasználódik, így élettartama korlátozott (Ábra 12). Ha az akkumulátor új, bejáratási idő szükséges ahhoz, hogy hatékonyan tudjon elektromos áramot termelni. A bejáratási időszak általában 100–150 lemerülési/feltöltési ciklusból áll.

Ábra 12

Az akkumulátor élettartamát részletező táblázat

1. Akkumulátorkapacitás
2. Lemerülési/feltöltési ciklusok
3. Bejáratási időszak (100–150 ciklus)
4. Kezdeti akkumulátor-élettartam
5. Az akkumulátor élettartamának vége

A bejáratási időszak után az akkumulátor sok cikluson keresztül fenntartja nagy kapacitását. Az akkumulátor ciklusainak száma a következőktől függ:

• Az akkumulátor karbantartása – a nem megfelelő karbantartás súlyosan csökkenti az akkumulátorok élettartamát.

• A töltési ciklusok közötti lemerülés mértéke – minél jobban lemerítik az akkumulátorokat a töltések között, annál rövidebb lesz az akkumulátorok élettartama.

• Töltés gyakorisága – amikor csak lehetséges, töltse fel teljesen az akkumulátorokat.

  Important: A teljes lemerítésük károsítja az akkumulátorokat, és lerövidíti élettartamukat.

• Alacsony vízszint – az akkumulátorok visszafordíthatatlanul károsodhatnak, ha az ólomlemezeket nem védi a víz. Az elektrolitszint fenntartásához végezze el a következőket:

  Az akkumulátorok teljes feltöltése után töltse fel az akkumulátorokat desztillált vagy ioncserélt vízzel; lásd: Az akkumulátorok vízszintjének ellenőrzése és Az akkumulátor utántöltése desztillált vagy ioncserélt vízzel.

  Important: Töltse fel teljesen az akkumulátorokat, mielőtt vizet töltene beléjük. Feltöltés közben az elektrolit térfogata növekszik, és ha egy alacsony töltöttségi szintű akkumulátorba azelőtt tölt vizet, hogy az teljesen feltöltődne, az elektrolit túlcsordulhat és kiszivároghat a szellőzőnyílásból.

Élettartamuk végén az akkumulátorok fokozatosan elveszítik az elektromos kapacitásukat.

Amikor az akkumulátorok teljesen fel vannak töltve, a tizedik sáv (jobb szélen) is világítani kezd az akkumulátortöltöttség visszajelzőjén (Ábra 13).

Ábra 13

1. Akkumulátortöltöttség visszajelzője
2. Töltésjelző sávok

A gép használata közben a sávok úgy tűnnek el, ahogy az akkumulátor áramkapacitása csökken.

Ha már csak a bal oldali második sáv világít az akkumulátortöltöttség visszajelzőjén, akkor elérkezett az idő a feltöltésre (Ábra 14).

Ábra 14

1. A bal oldali 2 sáv felváltva villog, amíg az akkumulátorokat fel nem tölti.

Ha továbbra is úgy használja a gépet, hogy csak 2 sáv világít, akkor az 1. és a 2. sáv felváltva villog.

Important: Ha már csak a bal oldali második sáv világít az akkumulátortöltöttség visszajelzőjén, a gép csökkentett sebességű üzemmódba léphet. Bár ez az üzemmód védi az akkumulátort, az ebben az üzemmódban való hosszabb működtetés károsíthatja az akkumulátorokat és/vagy a gépet. E probléma elkerülése érdekében ügyeljen arra, hogy az akkumulátor ne merüljön le a második sávig. Azonnal töltse fel az akkumulátort.Ha az akkumulátorok teljesen lemerülnek, a gép leáll. Ne hagyja, hogy az akkumulátorok teljesen lemerüljenek.

Important: Az akkumulátor maximális élettartamának megőrzése érdekében mindig töltse fel az akkumulátorokat, mielőtt a töltöttség elérné a bal oldali második sávot a képernyőn. Az akkumulátorok bal oldali második sávnál alacsonyabb szintre történő rendszeres lemerítése csökkenti az akkumulátorok élettartamát.

1. A bal oldali, a platón belüli kart maga felé húzva emelje fel a platót (Ábra 15).



   Ábra 15

   1. Plató karja

2. Húzza a kitámasztórudat az ürítési helyzet rögzítőnyílásába a plató ürítési helyzetben való rögzítéséhez (Ábra 16).



   Ábra 16

   1. Szervizelési helyzet rögzítőnyílása
   2. Kitámasztórúd
   3. Leürítési helyzet rögzítőnyílása

1. A bal oldali, a platón belüli kart maga felé húzva emelje fel a platót (Ábra 15).

2. Húzza a kitámasztórudat a szervizelési helyzet rögzítőnyílásába a plató karbantartáshoz való rögzítéséhez (Ábra 16).

1. Kissé emelje fel a platót a reteszkaron való felemeléssel (Ábra 15).

2. Húzza ki a kitámasztórudat a rögzítőnyílásból (Ábra 16).

3. Engedje le a platót, amíg biztonságosan nem reteszelődik.

1. Győződjön meg arról, hogy a plató leengedett és reteszelt helyzetben van.

2. Mindkét kezével emelje fel a lenyitható hátsó falat a lenyitható hátsó fal teteje közelében lévő gerinc segítségével (Ábra 17).

3. Engedje le a lenyitható hátsó falat, amíg az szintbe nem áll a plató aljával (Ábra 17).



   Ábra 17

Ha laza anyagot (például homok, tereprendezési kőzet vagy faforgács) ürített le a platóról, előfordulhat, hogy a leürített anyag egy része a lenyitható hátsó fal csuklópántjában ragad. A lenyitható hátsó fal bezárása előtt végezze el a következő lépéseket.

1. Kezével távolítsa el a lehető legtöbb anyagot a csuklópánt felületéről.

2. Hajtsa fel a lenyitható hátsó falat kb. 45°-os helyzetbe (Ábra 18).



   Ábra 18

   1. Hajtsa fel és hajtsa le többször a lenyitható hátsó falat.
   2. Hajtsa a lenyitható hátsó falat kb. 45°-os helyzetbe.
   3. A csuklópánt területe

3. Rövid, rezgő mozdulattal hajtsa fel és hajtsa le többször a lenyitható hátsó falat (Ábra 18).

   Note: Ez a művelet segít eltávolítani az anyagot a csuklópánt területétől.

4. Engedje le a lenyitható hátsó falat, és ellenőrizze, hogy maradt-e anyag a csuklópánt területén.

5. Ismételje az 1–4. lépéseket mindaddig, amíg az anyag ki nem ürül a csuklópánt területéről.

6. Hajtsa fel a lenyitható hátsó falat, és emelje fel a lenyitható hátsó falat a teherszállító rakfelületen lévő hornyokba.

1. Emelje fel a gumireteszek fogantyúját a motorháztető mindkét oldalán (Ábra 25).



   Ábra 25

2. Emelje fel a motorháztetőt.

1. Finoman engedje le a motorháztetőt.

2. Rögzítse a motorháztetőt úgy, hogy a gumireteszeket a motorháztető mindkét oldalán megtalálható reteszrögzítőkhöz igazítja (Ábra 25).

1. Emelje meg a gép elejét, és támassza alá emelőállványokkal.

2. Távolítsa el a kereket a kerékagyhoz rögzítő 4 kerékanyát (Ábra 31).



   Ábra 31

   1. Kerékagy
   2. Kerék
   3. Kerékanya

3. Távolítsa el a peremes csavarokat (⅜ × ¾″), amelyek a fékszerelvény tartóját a tengelyhez rögzítik, és válassza le a féket a tengelyről (Ábra 32).

   Note: A következő lépés előtt támassza alá a fékszerelvényt.



   Ábra 32

   1. Peremes csavar (⅜ × ¾″)
   2. Tengely
   3. Féknyeregtartó (fékszerelvény)

4. Vegye le a porvédő sapkát a kerékagyról (Ábra 33).



   Ábra 33

   1. Sasszeg
   2. Tengely
   3. Peckes alátét
   4. Tengelyanya
   5. Anyarögzítő
   6. Porvédő sapka

5. Távolítsa el a sasszeget és az anyarögzítőt a tengelyről és a tengelyanyáról (Ábra 33).

6. Távolítsa el a tengelyanyát a tengelyről, és válassza le a kerékagy és forgórész egységet a tengelyről (Ábra 33 és Ábra 34).



   Ábra 34

   1. Tengely
   2. Kerékagy és forgórész egység

7. Tisztítsa meg a tengelyt egy ronggyal.

8. Ismételje meg a kerékagyra és forgórészre vonatkozó 1–7. lépést a gép másik oldalán.

1. Távolítsa el a külső csapágyat és a csapágygyűrűt a kerékagyról (Ábra 35).



   Ábra 35

   1. Tömítés
   2. Belső csapágy
   3. Belső csapágygyűrű
   4. Csapágyüreg (kerékagy)
   5. Külső csapágygyűrű
   6. Külső csapágy

2. Távolítsa el a tömítést és a belső csapágyat a kerékagyról (Ábra 35).

3. Törölje tisztára a tömítést, és keressen kopást vagy sérülést.

   Note: A tömítés tisztításához ne használjon tisztító oldószert. A kopott vagy sérült tömítést cserélje ki.

4. Tisztítsa meg a csapágyakat és a gyűrűket, majd keressen ezeken az alkatrészeken kopást és sérülést.

   Note: Cseréljen ki minden kopott vagy sérült alkatrészt. Győződjön meg arról, hogy a csapágyak és a gyűrűk tiszták és szárazak.

5. Távolítson el a kerékagy üregéből minden zsírt, szennyeződést és törmeléket (Ábra 35).

6. Töltse fel a csapágyakat az előírt zsírral.

7. Töltse fel a kerékagy üregét 50–80%-ig az előírt zsírral (Ábra 35).

8. Szerelje fel a belső csapágyat a kerékagy belső felén lévő gyűrűre, majd szerelje fel a tömítést (Ábra 35).

9. Végezze el az 1–8. lépést a többi kerékagy csapágyán is.

1. Kenje meg a tengelyt vékonyan az előírt zsírral (Ábra 36).



   Ábra 36

   1. Anyarögzítő
   2. Tengelyanya
   3. Peckes alátét
   4. Külső csapágy
   5. Kerékagy, forgórész, belső csapágy, gyűrű és tömítés
   6. Tengely

2. Szerelje fel a kerékagyat és a forgórészt a tengelyre a belső forgórésszel együtt (Ábra 36).

3. Szerelje fel a külső csapágyat a tengelyre, és illessze be a csapágyat a külső gyűrűbe (Ábra 36).

4. Szerelje fel a peckes alátétet a tengelyre (Ábra 36).

5. Csavarja fel a tengelyanyát a tengelyre, és húzza meg az anyát 15 N m nyomatékkal, miközben a kerékagyat úgy fordítja, hogy a csapágy beüljön a helyére (Ábra 36).

6. Lazítsa meg a tengelyanyát, amíg a kerékagy szabadon nem forog.

7. Húzza meg a tengelyanyát 170–225 N cm nyomatékkal.

8. Szerelje fel a rögzítőt az anyára, és ellenőrizze a rögzítőben lévő nyílás, valamint tengely furatának illeszkedését a sasszeg beillesztéséhez (Ábra 37).

   Note: Ha a rögzítőben lévő nyílás és a tengely furata nem igazodik egymáshoz, legfeljebb 226 N cm nyomatékkal húzza meg a tengelyanyát a nyílás és a furat összeigazításához.



   Ábra 37

   1. Sasszeg
   2. Anyarögzítő
   3. Porvédő sapka

9. Szerelje be a sasszeget, majd hajtsa rá mindkét végét a rögzítőre (Ábra 37).

10. Szerelje vissza a porvédő sapkát a kerékagyra (Ábra 37).

11. Ismételje meg a kerékagyra és forgórészre vonatkozó 1–10. lépést a gép másik oldalán.

1. Tisztítsa meg a 2 peremes fejű csavart (⅜ × ¾"), a csavarok meneteit pedig kenje meg közepes erősségű menetrögzítő pasztával.

2. Igazítsa a fékbetéteket a féktárcsa (Ábra 32) két oldalához, valamint a féknyeregtartó furatait a tengelyváz féktartójában lévő furatokhoz (Ábra 36).

3. Rögzítse a féknyereg tartókonzolját a tengelyvázhoz a 2 peremes fejű csavarral (⅜ × ¾") (Ábra 32).

   Húzza meg a 2 peremes fejű csavart 47–54 N·m nyomatékkal.

4. Igazítsa a kerék furatait a kerékagy csapjaihoz, majd szerelje fel a kereket a kerékagyra úgy, hogy a szelepszár kifelé nézzen (Ábra 31).

   Note: Győződjön meg arról, hogy a kerék rögzítőfelülete szintben van a kerékaggyal.

5. Rögzítse a kereket a kerékagyhoz a kerékanyákkal (Ábra 31).

   Húzza meg a kerékanyákat 108–122 N·m nyomatékkal.

6. Ismételje meg a fékre és kerékre vonatkozó 1–5. lépést a gép másik oldalán.

1. Győződjön meg arról, hogy az összes akkumulátorsapka megfelelően meg van húzva.

2. Az akkumulátorok tisztításához használjon papír törlőkendőt.

3. Ha az akkumulátorcsatlakozók korrodáltak, tisztítsa meg őket 4 rész vízből és 1 rész szódabikarbónából készült oldattal. A pólusokat és a kábelbilincseket is tisztítsa meg pólus- és bilincstisztítóval.

   Note: A pólusoknak és a bilincseknek fényes, fémes színűnek kell lenniük.

4. Vigyen fel vékony rétegben Toro márkájú akkumulátorcsatlakozó-védőt.

A gép töltője a gép belsejében, a kezelő ülése alatt található. Az akkumulátor maximális élettartamának biztosítása érdekében mindig töltse az akkumulátorokat, amikor nem használja a gépet. Az akkumulátorok teljes feltöltése az akkumulátorok lemerülésének mértékétől és a környezeti hőmérséklettől függően akár 16 órát is igénybe vehet.

Note: A normál töltési idő körülbelül 8–10 óra.

Important: Az ólomsavas akkumulátorok esetében nincs memóriaeffektus, ezért nem kell teljesen kisütni őket a feltöltésük előtt. A teljes lemerülés károsíthatja az akkumulátorokat. Mindig töltse az akkumulátorokat, amikor nem használja a gépet.

1. Jól szellőző helyen, megfelelő áramforrás közelében parkolja le a gépet.

2. Ellenőrizze az akkumulátorok elektrolitszintjét.

   Note: Az akkumulátorok teljes feltöltése után töltse fel az akkumulátorokat desztillált vagy ioncserélt vízzel; lásd: Az akkumulátor utántöltése desztillált vagy ioncserélt vízzel.

   Important: Töltse fel teljesen az akkumulátorokat, mielőtt vizet töltene beléjük. Feltöltés közben az elektrolit térfogata növekszik, és ha egy alacsony töltöttségi szintű akkumulátorba azelőtt tölt vizet, hogy az teljesen feltöltődne, az elektrolit túlcsordulhat és kiszivároghat a szellőzőnyílásból.

3. Csatlakoztasson egy 1,29 mm-es (vagy nagyobb átmérőjű), legfeljebb 2,5 m hosszú töltőkábelt a gép töltőaljzatához (Ábra 38).

   Note: Győződjön meg arról, hogy a töltési feszültség megegyezik a használt konnektor feszültségével.

   Note: Magas környezeti hőmérséklet esetén távolítsa el az ülésegységet az optimális töltési idő biztosítása érdekében; lásd: Az ülésegység kiszerelése. Ha az akkumulátortöltő túl forró, előfordulhat, hogy nem tölt megfelelően. Alacsony hőmérséklet esetén hosszabb ideig is eltarthat az akkumulátorok feltöltése.



   Ábra 38

   1. Töltésállapot-jelző lámpa
   2. Töltőaljzat
   3. Az akkumulátor majdnem lemerült.
   4. Az akkumulátor majdnem feltöltődött.
   5. Az akkumulátor feltöltődött.
   6. Töltőhiba; a hibakódokért tekintse át a töltő kézikönyvét.

4. Csatlakoztassa a töltő tápkábelét a konnektorhoz.

   Note: Az akkumulátorok töltése közben a töltőn lévő zöld lámpa villog. Amikor az akkumulátorok teljesen feltöltődtek, a zöld fény abbahagyja a villogást, és világítani kezd.

5. Húzza ki a kábelt a konnektorból.

6. Válassza le a töltőt a gépről.

A töltésállapot-jelző lámpa különböző színeinek jelentésével kapcsolatos információkért tekintse át az alábbi táblázatot és a következőt: Ábra 38.

Töltésállapot-jelző lámpa táblázata

1. Parkolja le a gépet sík talajon, húzza be a rögzítőféket, állítsa le a gépet, vegye ki az indítókulcsot és emelje fel a teherszállító rakfelületet; lásd: A plató ürítési helyzetbe emelése.

2. Hajtsa fel az ülésegyéget, hogy hozzáférjen az akkumulátorokhoz; lásd: Az ülésegység felemelése és leengedése.

3. Ellenőrizze az egyes akkumulátorok ellenőrzőszemét, hogy azok feketék vagy fehérek-e (Ábra 39).

   Note: A fekete ellenőrzőszemek azt jelzik, hogy az akkumulátorok tele vannak vízzel. A fehér ellenőrzőszemek azt jelzik, hogy vizet kell tölteni az akkumulátorokba.



   Ábra 39

   1. Akkumulátor ellenőrzőszeme

4. Ha az ellenőrzőszemek fehérek, desztillált vagy ionmentes vizet kell töltenie az akkumulátorokba; lásd: Az akkumulátor utántöltése desztillált vagy ioncserélt vízzel.

Important: Töltse fel teljesen az akkumulátorokat, mielőtt vizet töltene beléjük. Feltöltés közben az elektrolit térfogata növekszik, és ha egy alacsony töltöttségi szintű akkumulátorba azelőtt tölt vizet, hogy az teljesen feltöltődne, az elektrolit túlcsordulhat és kiszivároghat a szellőzőnyílásból.

Important: Az akkumulátorok utántöltéséhez csak tiszta, desztillált vagy ionmentes vizet használjon. A csapvíz károsíthatja az akkumulátorokat és csökkentheti élettartamukat.

1. Parkolja le a gépet sík talajon, húzza be a rögzítőféket, állítsa le a gépet, vegye ki az indítókulcsot és emelje fel a teherszállító rakfelületet; lásd: A plató ürítési helyzetbe emelése.

2. Töltse fel az akkumulátorokat teljes töltöttségig; lásd: Az akkumulátorok töltése.

3. Hajtsa fel az ülésegyéget, hogy hozzáférjen az akkumulátorokhoz; lásd: Az ülésegység felemelése és leengedése.

4. Csatlakoztassa a Toro kézi vízszivattyút a vízbetöltő nyíláshoz (Ábra 40).



   Ábra 40

   1. Vízbetöltő nyílás
   2. Kézi szivattyú csatlakozója
   3. Kézi vízszivattyú

5. Szivattyúzza a vizet az akkumulátorokba, amíg az akkumulátorok tetején lévő összes ellenőrzőszem feketévé nem válik, jelezvén, hogy megteltek vízzel.

   Important: Ne töltse túl az akkumulátort. A túlcsorduló elektrolit ráfolyhat a gép más alkatrészeire, ami jelentős korróziót, elhasználódást okozhat. Az akkumulátor túltöltése az akkumulátor élettartamát is csökkentheti.

Amikor a gép elkezd veszíteni a hatótávolságából, vagy ha az akkumulátor lemerülésének vagy feltöltésének ideje jelentősen lecsökken, az akkumulátorok valószínűleg elhasználódnak és nem tudják már tartani a töltést. Vigye el a gépet egy hivatalos márkaszervizbe, és teszteltesse az akkumulátorokat annak meghatározásához, hogy szükséges-e cserélni őket. A szervizben igény szerint kicseréltetheti az akkumulátorokat. Ha saját maga szeretné kicserélni az akkumulátorokat, hajtsa végre az alábbi lépéseket:

A gép eltárolása előtt töltse fel teljesen az akkumulátorokat. Csatlakoztassa a töltőt egy fali aljzathoz a gép és az akkumulátorok tárolása idejére. Hagyja a töltőt a fali aljzathoz és a töltőaljzathoz csatlakoztatva a tárolás ideje alatt, hogy az akkumulátorok biztosan feltöltöttek maradjanak és ne fagyjanak meg; ellenkező esetben legalább havonta egyszer töltse fel az akkumulátorokat.

Important: Ha a gépet nem lehet csatlakoztatni a tárolás idejére, legalább havonta egyszer teljesen töltse fel az akkumulátorokat. Az akkumulátorok idővel maguktól lemerülnek, ami akár annyira károsíthatja az akkumulátorokat, hogy azok használhatatlanná válnak (még akkor is, ha az akkumulátorok újak).

1. Kösse le az akkumulátorokat; lásd: Az akkumulátorok lekötése.

2. Nyissa fel a motorháztetőt.

3. Válassza le a kábelköteg elektromos csatlakozóját a lámpaegység csatlakozójáról (Ábra 43).



   Ábra 43

   1. Gyorskapocs
   2. A lökhárító kinyitása
   3. Beállítócsavar
   4. Fényszóró
   5. Kábelköteg elektromos csatlakozója
   6. Lámpaegység

4. Távolítsa el a fényszórót a fényszórótartóhoz rögzítő gyorskapcsokat (Ábra 43).

   Note: Tartsa meg az összes alkatrészt az új fényszóró felszereléséhez.

5. Az első lökhárító nyílásán keresztül előre mozgatva távolítsa el a fényszóróegységet (Ábra 43).

6. Szerelje be az új fényszórót a lökhárító nyílásán keresztül (Ábra 43).

   Note: Győződjön meg arról, hogy a beállítópeckek vonalban vannak a lökhárító mögötti rögzítőtartón lévő furatokkal.

7. Rögzítse a fényszóróegységet a 4. lépésében eltávolított gyorskapcsokkal.

8. Csatlakoztassa a kábelköteg elektromos csatlakozóját a lámpaegység csatlakozójához (Ábra 43).

9. Állítsa be a fényszórókat; irányítsa a fénysugarat a kívánt helyzetbe, lásd: A fényszórók beállítása.

A fényszóróegység cseréjét vagy kiszerelését követően kövesse az alábbi eljárást a fényszórósugár beállításához.

1. Parkolja le a gépet sík talajon úgy, hogy a fényszórók kb. 7,6 m-re legyenek a faltól (Ábra 44).

2. Mérje meg a talaj és a fényszóró közepe közötti távolságot, és jelöljön fel azonos magasságot a falon.

3. Fordítsa a gyújtáskapcsolót BE helyzetbe, és kapcsolja be a fényszórókat.

4. Jegyezze fel, hogy a fényszóró sugara hová irányul a falon.

   A fényszórósugár legfényesebb részének 20 cm-rel kell a falon lévő jelölés alatt lennie (Ábra 44).



   Ábra 44

5. A fényszóróegység hátulján forgassa el a beállítócsavarokat (Ábra 43) a fényszóróegység elforgatásához és a fénysugár helyzetének korrigálásához.

6. Csatlakoztassa az akkumulátorokat, és csukja be a motorháztetőt; lásd: Az akkumulátorok bekötése.

1. Ellenőrizze a gumiabroncs nyomását, és győződjön meg arról, hogy az első gumiabroncsok nyomása 82 kPa.

2. Helyezzen egy, a gépet működtető, átlagos kezelő tömegével azonos súlyt a vezetőülésre, vagy kérjen meg egy kezelőt, hogy üljön be az ülésre. A súlynak vagy a kezelőnek az ülésen kell maradnia a beállítási eljárás ideje alatt.

3. Sík felületen guruljon hátra a géppel egyenesen 2–3 métert, majd guruljon egyenesen előre az eredeti kiindulási helyzetbe. Ezáltal a felfüggesztés működési helyzetbe áll.

A tulajdonos által biztosított szerszámok: csavarkulcs (Toro-cikkszám: 132-5069), forduljon a hivatalos Toro-forgalmazóhoz.

Important: Csak akkor állítsa be a kerékdőlést, ha első munkaeszközt használ vagy egyenetlen gumiabroncskopást tapasztal.

1. Ellenőrizze a kerékdőlés beállítását minden keréknél; a beállításnak a lehető legközelebb kell állnia a semlegeshez (nulla).

   Note: Az egyenetlen kopás elkerülése érdekében a gumiabroncsokat úgy kell beállítani, hogy a teljes futófelületük felfeküdjön a talajra.

2. Ha a kerékdőlés beállítása nem megfelelő, a csavarkulccsal a lengéscsillapítón lévő gyűrűt elforgatva állítsa be a kereket (Ábra 47).



   Ábra 47

   1. Lengéscsillapító rugója
   2. Gyűrű
   3. Rugóhossz

Important: A kerékösszetartás beállítása előtt győződjön meg arról, hogy a kerékdőlés a lehető legközelebb áll a semleges helyzethez; lásd: A kerékdőlés beállítása.

1. Az első kerekek nézzenek egyenesen előre.

2. Mérje meg a két első gumiabroncs közötti távolságot tengelymagasságban az első gumiabroncsok első és hátsó részénél is (Ábra 48).



   Ábra 48

   1. Gumiabroncs középvonala – hátul
   2. Gumiabroncs középvonala – elöl
   3. Tengely középvonala

3. Ha a mérés nem 0 és 6 mm közé esik, lazítsa meg az összekötőrudak külső végén lévő ellenanyákat (Ábra 49).



   Ábra 49

   1. Összekötőrudak
   2. Ellenanya

4. Forgassa el mindkét összekötőrudat a gumiabroncs elejének befelé vagy kifelé mozgatásához.

5. Amikor a beállítás megfelelő, húzza meg az összekötőrúd ellenanyáit.

6. Ügyeljen arra, hogy a kormánykerék mindkét irányba a teljes utat meg tudja tenni.
