CE キット

ベルトカバーが取り付けられている場合には、以下の要領で取り外します：

1. ベルトカバーをデッキに固定しているボルトを左に回してゆるめる（図 2）。



   図 2

   1. ボルト（ベルトカバーから外れない）
   2. ベルトカバー
   3. カバー取り付けブラケット
   4. フランジナット（⅜"）
   5. キャリッジボルト（⅜" x ⅞"）

2. ベルトカバーとボルトを、取り付けブラケットから外す（図 2）。

Note: 取り外したベルトカバーとボルトは、ブロア関係アクセサリを取り外して使用する場合に必要となるので廃棄せずに保管してください。

1. カバー取り付けブラケットをデッキに固定しているボルト（2本）とフランジナット（2個）を取り外す（図 2）。

2. ブラケットを取り外す。

   Note: 取り外したカバー取り付けブラケット、ボルトおよびフランジナットは、ブロア関係アクセサリを取り外して使用する場合に必要となるので廃棄せずに保管してください。

既存の下サポーロッドからキャリッジボルトとナットを外してロッドを外す（図 3）。

Note: キャリッジボルトとナットは捨てないでください。

図 3

1. 既存の下サポーロッド
2. ナット
3. キャリッジボルト

先ほど外したキャリッジボルトとナットを使用して、新しい下サポーロッドを取り付ける（図 4）。

図 4

1. 既存の下サポーロッド
2. ナット
3. キャリッジボルト

マシンにブロアキットが取り付けられている場合には、ブロアとドライブキットに取り付けられているベルトカバーを以下の要領で取り外します：

1. ベルトカバーを固定している蝶ねじを取り外す（図 7）。



   図 7

   1. 蝶ねじ
   2. ベルトカバー

2. カバーを外側にずらして、カバーのエッジがデッキのフランジのフックをクリアするようにする（図 7）。

3. デッキからカバーを取り外す。

   Note: 取り外した蝶ねじは廃棄する。

マシンにブロアキットが取り付けられている場合には、ブロアとドライブキットに取り付けられているベルトカバーブラケットを以下の要領で取り外します：

1. ベルトカバーブラケットをデッキの前側フランジに固定しているキャリッジボルト 2本（¼" x ¾"）とロックナット 2個（¼"）を取り外す（図 8）。



   図 8

   1. キャリッジボルト（¼" x ¾"）
   2. ベルトカバーブラケット
   3. ロックナット（¼"）

2. 刈り込みデッキからベルトカバーブラケットを取り外す（図 8）。

   Note: 取り外したブラケットは廃棄します。

1. シャフトカバーをブロア・アセンブリに固定しているナット（鋸歯ナット）を外す（図 9）。

   Note: シャフトカバーの下にある上ベアリングハウジングを固定しているボルトとナットはゆるめないでください。



   図 9

   ブロアのシャフトカバーと金具類を取り外す

   1. 鋸歯ナット（5/16"）
   2. シャフトカバー
   3. ボルトとナット（上ベアリングハウジング）
   4. 六角ヘッドボルト（¼" x ¾"）
   5. ロックナット（¼"）

2. シャフトカバーを取り外して廃棄する（図 9）。

3. 図 9に示すように、ブロアハウジングから、六角ヘッドボルト（¼" x ¾"）3本とロックナット（¼"）3個を外す。

1. シャフトカバーをブロアアセンブリに固定しているナット2個とワッシャ2枚を外す（図 10）。



   図 10

   図は 122cm デッキ

   1. ナット
   2. ワッシャ
   3. シャフトカバー
   4. ボルト

2. シャフトカバーを取り外して廃棄する（図 10）。

1. CE プーリガードについている穴を、前側デフレクタについている穴および前側デッキフランジの外側の穴に合わせる（図 11）。

   Note: CE プーリブラケットは、デフレクタブラケットの外側エッジを包み込むようになります。



   図 11

   1. 六角ヘッドボルト（⅜" x 1"）
   2. フランジナット（⅜"）
   3. 後ガード（122cm のデッキのみ）
   4. ベルトカバーブラケット
   5. クリップナット
   6. フランジナット (¼")
   7. デッキフランジ（前側）
   8. キャリッジボルト（¼" x ¾"）
   9. フランジヘッドボルト（¼" x 1"）
   10. CE プーリガード

2. CE ベルトカバーブラケットを、前デッキフランジの裏側の穴に合わせる（図 11）。

3. CE プーリガードとベルトカバーブラケットを、前側デッキフランジの外側穴に取り付ける；六角ヘッドボルト（¼" x 1"）とフランジナット（¼"）を使用して；図 11のように取り付ける。

4. ベルトカバーブラケットを、前側デッキフランジの内側穴に取り付ける；キャリッジボルト（¼" x ¾"）とフランジナット（¼"）を使用して図 11のように取り付ける。

5. CE ベルトカバーブラケットの後フランジについている穴を、デッキの穴（1のステップカバー取り付けブラケットを外すで ベルトカバーブラケットを取り外したときの穴）に合わせる：図 11を参照。

6. CE ベルトカバーブラケットの後フランジを、デッキに固定する； のステップ六角ヘッドボルト（⅜" x 1"）とフランジナット（⅜"）を使用して図 11のように取り付ける。

7. クリップナットを、CE ベルトカバーブラケットの上部にある穴に合わせ、ブラケットに押し込む（図 11）。

8. デッキに後ガードを仮止めする；六角ヘッドボルト（⅜" x 1"）1本とフランジナット（⅜"）1個を使用して図 11のように取り付ける。

   ブロアを取り付けたら、ボルト・ナット類を締め付ける；ブロアを取り付けるを参照。

   Important: この作業は 122cm デッキのみで行う。

1. CE プーリガードについている穴を、前側デフレクタについている穴および前側デッキフランジの外側の穴に合わせる（図 12）。

   Note: CE プーリブラケットは、デフレクタブラケットの外側エッジを包み込むようになります。



   図 12

   1. CE プーリガード
   2. フランジヘッドボルト（¼" x 1"）
   3. キャリッジボルト（¼" x ¾"）
   4. フランジナット (¼")
   5. クリップナット
   6. ベルトカバーブラケット

2. CE ベルトカバーブラケットを、前デッキフランジの裏側の穴に合わせる（図 12）。

3. CE プーリガードとベルトカバーブラケットを、前側デッキフランジの外側穴に取り付ける；六角ヘッドボルト（¼" x 1"）とフランジナット（¼"）を使用して；図 12のように取り付ける。

4. ベルトカバーブラケットを、前側デッキフランジの内側穴に取り付ける；キャリッジボルト（¼" x ¾"）とフランジナット（¼"）を使用して図 12のように取り付ける。

5. クリップナットを、CE ベルトカバーブラケットの上部にある穴に合わせ、ブラケットに押し込む（図 12）。

1. CE シャフトガードを、上ベアリングハウジングを固定している3本のボルトと3個のナットに合わせる（図 13）。



   図 13

   1. 鋸歯ナット（5/16"）
   2. CE シャフトガード
   3. ボルトとナット（上ベアリングハウジング）
   4. 六角ヘッドボルト（¼" x ¾"）
   5. CE 前ガード
   6. ロックナット（¼"）
   7. CE テンショナガード

2. CE シャフトガードをブロアに固定する；鋸歯ナット3個を使用する（図 13）。

CE シャフトガードをブロアアセンブリに取り付ける；ナット2個とワッシャ2枚を使用する（図 14）。

図 14

1. ナット
2. ワッシャ
3. CE シャフトガード（HD）
4. ボルト

1. CE 前ガードを上ブロアハウジングに合わせる（図 13）。

2. CE前ガードを、上ブロアハウジングに取り付ける；六角ヘッドボルト（¼" x ¾"）とロックナット（¼"）を使用して、図 13のように取り付ける。

3. CE テンショナガードを上ブロアハウジングに合わせる（図 13）。

4. CEテンショナガードを、上ブロアハウジングに取り付ける；六角ヘッドボルト（¼" x ¾"）2本とロックナット（¼"）2個を使用して、図 13のように取り付ける。

デッキにブロアが搭載されている場合には、以下の要領で取り外してください：

1. 固定されているスプリングポストから、スプリング付きアイドラプーリを引き離し、アイドラプーリからベルトを外す（図 15）。



   図 15

   1. ラッチピン（ロック位置）
   2. シュートブラケット
   3. ブロアアセンブリ
   4. スプリングのフックの端部
   5. アイドラピボットブラケット
   6. ベルト（アイドラプーリに整列させた状態）
   7. アイドラスプリングポスト
   8. スプリング
   9. 固定スプリングポスト

2. アイドラピボットブラケットを固定スプリングポスト側に移動させる。アイドラスプリングポストからスプリングのフック部を外す（図 15）。

3. アイドラプーリの下にベルトを通す（図 16）。

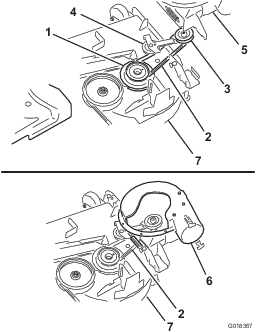

   図 16

   1. 駆動プーリ
   2. ブロアベルト
   3. ブロアプーリ
   4. アイドラ/テンションプーリ
   5. ブロア（都合上、ハウジングの位置が実際と異なる）
   6. ブロアの位置（説明の都合上、ハウジングを表示していない）
   7. 刈り込みデッキ

4. 駆動プーリからベルトを外す（図 16）。

5. ブロアのラッチピンをオープン位置にして、ブロアを外側に向ける（図 15）。

6. 刈り込みデッキから、ブロアとベルトを取り外す。

1. 図 17のように、CE 下部ガードを、ブロアシュートブラケットに合わせる。



   図 17

   1. 1つめの穴
   2. 2つめの穴
   3. 3つめの穴
   4. 4つめの穴
   5. CE 下部ガード
   6. ワッシャ
   7. 六角ヘッドボルト（¼" x ¾"）
   8. ロックナット（¼"）
   9. リベットの足
   10. ブロアシュートブラケット
   11. ドリルビット 7mm (¼")

2. CE 下部ガードの 2 番目と 4 番目の穴を、ブロアシュートブラケットから突き出ているリベットの足に合わせる（図 17）。

   Note: CE 下部ガードのフランジ（穴の開いているフランジ）が、ブロアシュートブラケットに対してフラットになっていることを確認してください。

3. この状態で、CE 下部ガードの第1の穴と第3の穴の位置を、ブロアシュートブラケット上にマーキングして、CE ガードを外す（図 17）。

4. ブロアシュートブラケットにつけたマークのそれぞれの中心にポンチを打つ。

5. ポンチを打った位置 2ヶ所に、それぞれ直径 7mmの穴を開ける（図 17）。

Note: 刈り込みデッキからブロアアセンブリを外した状態で、CE 下部ガードを取り付ける；E-Z Vac™ ブロア＆ドライブキット取り付け要領書を参照。

1. CE 下部ガードを、ブロアシュートブラケットに合わせる（図 17）。

2. CE 下部ガードの 2 番目と 4 番目の穴を、ブロアシュートブラケットから突き出ているリベットの足に合わせる（図 17）。

3. CE下部ガードを、ブロアに取り付ける；CEガードの第1の穴と第4の穴にそれぞれ、六角ヘッドボルト（¼" x ¾"）2本、ワッシャ2枚、ロックナット（¼"）2個を使用して固定する（図 17）。

ブロアを取り外した場合には、以下の要領で取りつけてください：

Note: 48インチまたは52インチ E-Z Vac™ ツインソフトバガーのオーナーズマニュアルを参照。

1. ブロアのプーリに、ベルトを掛ける（図 16）。

2. ブロアのピボットピンを、刈り込みデッキのピボットピン穴に合わせて、ブロアをデッキに降ろす。

3. ブロアラッチのピンを開いて、ブロアをデッキ側に回し、ラッチのピンをシュートブラケットに固定する（図 15）。

   Note: ラッチピンがシュートブラケットの穴およびCEプーリガードの穴を完全に貫通するようにきちんとセットしてください。

4. アイドラプーリの下にベルトを仮置きする（図 16）。

5. 駆動プーリにベルトを取り付ける（図 16）。

6. アイドラ/テンションプーリを、固定スプリングポスト側に倒して、スプリングのフックをアイドラスプリングポストに取り付ける（図 15）。

7. 固定されているスプリングポストから、スプリング付きアイドラ/テンションプーリを引き離し、アイドラプーリにベルトを掛け回す（図 16）。

1. 図 18に示すように、ワッシャ（5/16" x ¾"）を六角ヘッドボルト（¼" x ¾"）に組み付ける。

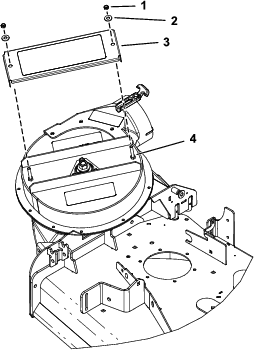

   図 18

   図は 122cm デッキ

   1. 六角ヘッドボルト（¼" x ¾"）
   2. ワッシャ（5/16" x ¾"）
   3. ベルトカバー
   4. ワッシャ（¼" x ½"）
   5. リテーナ
   6. デッキブラケットのノッチ
   7. CE ベルトカバーブラケット
   8. クリップナット

2. OEM ブロア＆ドライブキットからのボルトとワッシャを、ベルトカバーの上部の穴に取り付ける（図 18）。

3. ベルトカバーの下から、ワッシャ（¼" x ½"）とリテーナを、六角ヘッドボルトのねじ山に取り付ける（図 18）。

   ボルトの頭とワッシャが、ベルトカバーの上面と面一になっていること、また、ワッシャとリテーナがカバーの底面と面一になっていることを確認する。

1. ブロアのラッチを外して、ブロアを少し外側に出す。

2. ベルトカバーを、デッキフランジのノッチに合わせる（図 18）。

3. カバーの六角ヘッドボルトを、ベルトカバーブラケットのクリップナット合わせる。

4. 六角ヘッドボルトで、ベルトカバーをカバーブラケットに固定する（図 18）。

5. ブロアラッチのピンを開いて、ブロアをデッキ側に回し、ラッチのピンをシュートブラケットに固定する。
