CE-sats

Ta bort eventuell monterad remkåpa på följande sätt:

1. Vrid skruven som håller fast remkåpan vid klippdäcket motsols för att lossa den (Figur 2).



   Figur 2

   1. Skruv (sitter fast i remkåpan)
   2. Remkåpa
   3. Monteringsfäste för kåpa
   4. Flänsmutter (⅜ tum)
   5. Vagnsskruv (⅜ x ⅞ tum)

2. Ta bort remkåpan och skruven från monteringsfästet (Figur 2).

Note: Spara remkåpan och skruven så att du kan montera dem när du använder klipparen utan blåsartillbehör.

1. Ta bort de två skruvarna och de två flänsmuttrarna som håller fast kåpans monteringsfäste vid däcket (Figur 2).

2. Ta bort fästet.

   Note: Spara kåpans monteringsfäste, skruvarna och flänsmuttern så att du kan montera dem när du använder klipparen utan blåsartillbehör.

Ta bort vagnsskruven och muttern från den befintliga nedre stödstången och ta bort stödstången (Figur 3).

Note: Spara vagnsskruven och muttern.

Figur 3

1. Befintlig nedre stödstång
2. Mutter
3. Vagnsskruv

Montera den nya nedre stödstången med vagnsskruven och muttern som du tog bort tidigare (Figur 4).

Figur 4

1. Befintlig nedre stödstång
2. Mutter
3. Vagnsskruv

Om blåsarsatsen är monterad på maskinen ska den monterade remkåpan tas bort från blåsar- och drivenhetssatsen på följande sätt:

1. Ta bort vingskruven som håller fast remkåpan (Figur 7).



   Figur 7

   1. Vingskruv
   2. Remkåpa

2. Flytta kåpan utåt tills dess att kåpans kant passerar däckflänskrokarna (Figur 7).

3. Ta av kåpan från däcket.

   Note: Kassera vingskruven.

Om blåsarsatsen är monterad på maskinen ska det monterade remkåpsfästet tas bort från blåsar- och drivenhetssatsen på följande sätt:

1. Ta bort de två vagnsskruvar (¼ x ¾ tum) och två låsmuttrar (¼ tum) som håller fast remkåpsfästet vid den främre flänsen på klippdäcket (Figur 8).



   Figur 8

   1. Vagnsskruv (¼ x ¾ tum)
   2. Remkåpsfäste
   3. Låsmutter (¼ tum)

2. Ta bort remkåpsfästet från klippdäcket (Figur 8).

   Note: Kassera remkåpsfästet.

1. Ta bort de tre sågtandade muttrar som håller fast axelkåpan vid blåsarenheten (Figur 9).

   Note: Lossa inte de skruvar och muttrar som håller fast det övre lagerhuset som sitter under axelkåpan.



   Figur 9

   Ta bort blåsaraxelkåpan och tillhörande delar

   1. Sågtandad mutter (5/16 tum)
   2. Axelkåpa
   3. Skruv och mutter (övre lagerhus)
   4. Sexkantsskruv (¼ x ¾ tum)
   5. Låsmutter (¼ tum)

2. Ta bort och kassera axelkåpan (Figur 9).

3. Ta bort de tre sexkantsskruvarna (¼ x ¾ tum) och de tre låsmuttrarna (¼ tum) från blåsarhuset enligt Figur 9.

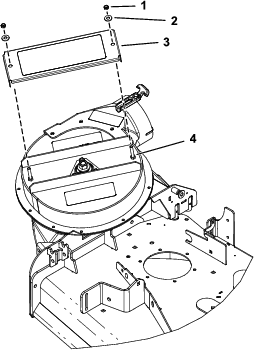

1. Ta bort de två muttrarna och de två brickorna som fäster axelkåpan på blåsarenheten (Figur 10).



   Figur 10

   Klippdäck på 122 cm visas

   1. Mutter
   2. Bricka
   3. Axelkåpa
   4. Skruv

2. Ta bort och kassera axelkåpan (Figur 10).

1. Rikta in hålen på CE-remskiveskyddet med hålet i det främre gränsriktefästet och det yttre hålet i den främre däckflänsen (Figur 11).

   Note: CE-remskivefästet lindas runt gränsriktarfästets ytterkant.



   Figur 11

   1. Sexkantsskruv (⅜ x 1 tum)
   2. Flänsmutter (⅜ tum)
   3. Bakre skydd (endast för klippdäck på 122 cm)
   4. Remkåpsfäste
   5. Klämmutter
   6. Flänsmutter (¼ tum)
   7. Däckfläns (fram)
   8. Vagnsskruv (¼ x ¾ tum)
   9. Flänsskruv (¼ x 1 tum)
   10. CE-remskiveskydd

2. Rikta in CE-remkåpsfästet med hålen på den främre däckflänsens baksida (Figur 11).

3. Fäst CE-remskiveskyddet och remkåpsfästet vid den främre däckflänsen genom att montera sexkantsskruven (¼ x 1 tum) och en flänsmutter (¼ tum) i det yttre hålet. Se Figur 11.

4. Fäst remkåpsfästet vid den främre däckflänsen genom att montera en vagnsskruv (¼ x ¾ tum) och en flänsmutter (¼ tum) i det inre hålet. Se Figur 11.

5. Rikta in hålet i den bakre flänsen på CE-remkåpsfästet med hålet i klippdäcket där du tog bort remkåpfästet i steg 1 av Ta bort kåpans monteringsfäste. Se Figur 11.

6. Fäst den bakre flänsen av CE-remkåpsfästet vid däcket med en sexkantsskruv (⅜ x 1 tum) och en flänsmutter (⅜ tum). Se Figur 11.

7. Rikta in klämmuttern med hålet överst på CE-remkåpsfästet och tryck på klämmuttern på fästet (Figur 11).

8. Montera det bakre skyddet löst på klippdäcket med en sexkantsskruv (⅜ x 1 tum) och en flänsmutter (⅜ tum) enligt Figur 11.

   Dra åt fästelementen när du har monterat blåsaren. Se Montera blåsaren.

   Important: Detta steg gäller endast klippdäck på 122 cm.

1. Rikta in hålen på CE-remskiveskyddet med hålet i det främre gränsriktefästet och det yttre hålet i den främre däckflänsen (Figur 12).

   Note: CE-remskivefästet lindas runt gränsriktarfästets ytterkant.



   Figur 12

   1. CE-remskiveskydd
   2. Flänsskruv (¼ x 1 tum)
   3. Vagnsskruv (¼ x ¾ tum)
   4. Flänsmutter (¼ tum)
   5. Klämmutter
   6. Remkåpsfäste

2. Rikta in CE-remkåpsfästet med hålen på den främre däckflänsens baksida (Figur 12).

3. Fäst CE-remskiveskyddet och remkåpsfästet vid den främre däckflänsen genom att montera sexkantsskruven (¼ x 1 tum) och en flänsmutter (¼ tum) i det yttre hålet. Se Figur 12.

4. Fäst remkåpsfästet vid den främre däckflänsen genom att montera en vagnsskruv (¼ x ¾ tum) och en flänsmutter (¼ ) i det inre hålet. Se Figur 12.

5. Rikta in klämmuttern med hålet överst på CE-remkåpsfästet och tryck på klämmuttern på fästet (Figur 12).

1. Rikta in CE-axelskyddet med de tre skruvarna och muttrarna som håller fast det övre lagerhuset (Figur 13).



   Figur 13

   1. Sågtandad mutter (5/16 tum)
   2. CE-axelskydd
   3. Skruv och mutter (övre lagerhus)
   4. Sexkantsskruv (¼ x ¾ tum)
   5. Främre CE-skydd
   6. Låsmutter (¼ tum)
   7. CE-spännskydd

2. Fäst CE-axelskyddet vid blåsaren med hjälp av de tre sågtandade muttrarna (Figur 13).

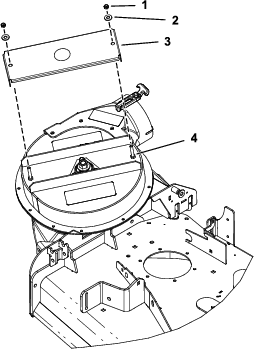

Montera CE-axelskyddet på blåsarenheten med två muttrar och två brickor (Figur 14).

Figur 14

1. Mutter
2. Bricka
3. CE-axelskydd (HD)
4. Skruv

1. Rikta in det främre CE-skyddet med det övre blåsarhuset (Figur 13).

2. Fäst det främre CE-skyddet vid det övre blåsarhuset med en sexkantsskruv (¼ x ¾ tum) och en låsmutter (¼ tum) enligt Figur 13.

3. Rikta in CE-spännskyddet med det övre blåsarhuset (Figur 13).

4. Fäst CE-spännskyddet vid det övre blåsarhuset med två sexkantsskruvar (¼ x ¾ tum) och två låsmuttrar (¼ tum) enligt Figur 13.

Om blåsarenheten är monterad på klippdäcket ska den tas bort på följande sätt:

1. Dra den fjäderbelastade mellanremskivan bort från den fasta fjäderhållaren och ta bort remmen från mellanremskivan (Figur 15).



   Figur 15

   1. Låspinne (låst läge)
   2. Utkastarfäste
   3. Blåsarenhet
   4. Fjäderkroksändar
   5. Mellanremskivans tappfäste
   6. Rem (justerad efter mellanremskivan)
   7. Mellanremskivans fjäderhållare
   8. Fjäder
   9. Fast fjäderhållare

2. Flytta mellanremskivans tappfäste mot den fasta fjäderhållaren. Ta bort fjäderns krok från mellanremskivans fjäderhållare (Figur 15).

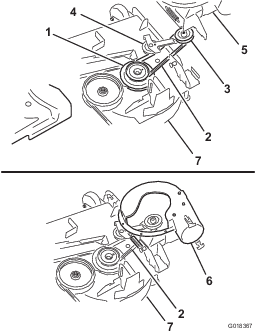

3. Dra remmen under mellanremskivan (Figur 16).



   Figur 16

   1. Drivskiva
   2. Blåsarrem
   3. Blåsarremskiva
   4. Mellanskiva/spänningsskiva
   5. Blåsare (huset har flyttas i illustrationssyfte)
   6. Blåsare på plats (del av hus borttaget i illustrationssyfte)
   7. Klippdäck

4. Ta bort remmen från drivskivan (Figur 16).

5. Flytta blåsarens låssprint till det öppna läget och sväng blåsaren utåt (Figur 15).

6. Ta bort blåsaren och remmen från klippdäcket.

1. Rikta in det nedre CE-skyddet med blåsarens utkastarfäste som i Figur 17.



   Figur 17

   1. Hål 1
   2. Hål 2
   3. Hål 3
   4. Hål 4
   5. Nedre CE-skydd
   6. Bricka
   7. Sexkantsskruv (¼ x ¾ tum)
   8. Låsmutter (¼ tum)
   9. Nitändar
   10. Blåsarutkastarfäste
   11. Borrskär – 7 mm

2. Rikta in hål 2 och hål 4 i det nedre CE-skyddet med de nitändar som sticker ut genom blåsarutkastarfästet (Figur 17).

   Note: Se till att flänsen på det nedre CE-skyddet (flänsen med hålen) ligger plant mot blåsarutkastarfästet.

3. Markera konturen av hål 1 och hål 3 på det nedre CE-skyddet på blåsarutkastarfästet och ta bort CE-skyddet (Figur 17).

4. Leta rätt på markeringarna på blåsarutkastarfästet och mittmarkera punkterna med en körnare.

5. Borra hål på 7 mm i blåsarutkastarfästet vid de två mittmarkeringarna (Figur 17).

Note: Montera det nedre CE-skyddet med blåsarenheten borttagen från klippdäcket. Se monteringsanvisningarna för blåsar- och drivenhetssatsen till E-Z Vac™.

1. Rikta in det nedre CE-skyddet med blåsarutkastarfästet (Figur 17).

2. Rikta in hål 2 och hål 4 i det nedre CE-skyddet med de nitändar som sticker ut ur blåsarutkastarfästet (Figur 17).

3. Fäst det nedre CE-skyddet vid blåsaren med 2 sexkantsskruvar (¼ x ¾ tum), 2 brickor och 2 låsmuttrar (¼ tum) genom hål 1 och hål 4 i CE-skyddet (Figur 17).

Om du tog bort blåsaren ska blåsarenheten monteras på klippdäcket så här:

Note: Se bruksanvisningen för E-Z Vac™ dubbel mjuk uppsamlare, 122 eller 132 cm bred.

1. Rikta in blåsarremmen runt blåsarens remskiva (Figur 16).

2. Rikta in svängtappen på blåsaren efter svängtappshålet i däcket och sänk ner blåsaren på däcket.

3. Öppna blåsarens låssprint, stäng blåsaren på däcket och fäst låssprinten vid utkastarfästet (Figur 15).

   Note: Kontrollera att låssprinten sticker ut genom hålet i utkastarfästet och CE-remskiveskyddet.

4. Dra tillfälligt remmen under mellanremskivan (Figur 16).

5. Dra remmen runt drivskivan (Figur 16).

6. Flytta mellanremskivan/spännskivan mot den fasta fjäderhållaren och montera fjädern genom att rikta in fjäderkroken på mellanremskivans fjäderhållare (Figur 15).

7. Dra den fjäderbelastade mellanremskivan/spännskivan bort från den fasta fjäderhållaren och dra remmen runt mellanremskivan (Figur 16).

1. Sätt ihop brickan (5/16 x ¾ tum) med sexkantsskruven (¼ x ¾ tum) som i Figur 18.



   Figur 18

   Klippdäck på 122 cm visas

   1. Sexkantsskruv (¼ x ¾ tum)
   2. Bricka (5/16 x ¾ tum)
   3. Remkåpa
   4. Bricka (¼ x ½ tum)
   5. Hållare
   6. Skåra i däckfästet
   7. CE-remkåpsfäste
   8. Klämmutter

2. För in skruven och brickan genom hålet högst upp i remkåpan från blåsar- och drivsatsen (OEM) (Figur 18).

3. Från remkåpans nederdel, sätt ihop brickan (¼ x ½ tum) och hållaren över sexkantsskruvens gängor (Figur 18).

   Se till att skruvhuvudet och brickan ligger tätt intill remkåpans ovansida och att brickan och hållaren ligger tätt intill kåpans underdel.

1. Lossa på blåsaren och dra ut den delvis.

2. Rikta in remkåpan med skårorna i däckflänsarna (Figur 18).

3. Rikta in sexkantsskruvarna i kåpan med klämmuttern på remkåpsfästet.

4. Fäst remkåpan vid kåpfästet med hjälp av sexkantsskruven (Figur 18).

5. Öppna blåsarens låssprint, stäng blåsaren på däcket och fäst låssprinten vid utkastarfästet.
