Kit CE

Si le protège-courroie est en place, déposez-le comme suit :

1. Desserrez le boulon qui fixe le protège-courroie au plateau en le tournant dans le sens antihoraire (Figure 2).



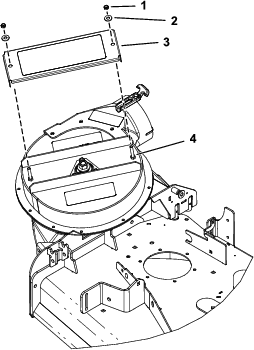

   Figure 2

   1. Boulon (laissé sur le protège-courroie)
   2. Protège-courroie
   3. Support de fixation du couvercle
   4. Écrou à embase (⅜")
   5. Boulon de carrosserie (⅜" x ⅞")

2. Retirez le protège-courroie et le boulon du support de fixation (Figure 2).

Note: Conservez le protège-courroie et le boulon pour le remontage lorsque vous utilisez la tondeuse sans l'accessoire ventilateur.

1. Retirez les 2 boulons et les 2 écrous à embase qui fixent le support de fixation du couvercle sur le plateau (Figure 2).

2. Déposez le support.

   Note: Conservez le support de fixation du couvercle, les boulons et l'écrou à embase pour le remontage lorsque vous utilisez la tondeuse sans l'accessoire ventilateur.

Retirez le boulon de carrosserie et l'écrou de la tige de support inférieure existante, et déposez la tige (Figure 3).

Note: Conservez le boulon de carrosserie et l'écrou.

Figure 3

1. Tige de support inférieure existante
2. Écrou
3. Boulon de carrosserie

Montez la nouvelle tige de support inférieure à l'aide du boulon de carrosserie et de l'écrou que vous avez retirés précédemment (Figure 4).

Figure 4

1. Tige de support inférieure existante
2. Écrou
3. Boulon de carrosserie

Si le kit ventilateur est monté sur la machine, déposez le protège-courroie du kit ventilateur et entraînement comme suit :

1. Retirez la vis à oreilles qui fixe le protège-courroie (Figure 7).



   Figure 7

   1. Vis à oreilles
   2. Protège-courroie

2. Déplacez le couvercle vers l'extérieur jusqu'à ce que le bord passe les crochets dans les brides du plateau (Figure 7).

3. Déposez le couvercle du plateau.

   Note: Mettez la vis à oreilles au rebut.

Si le kit ventilateur est monté sur la machine, déposez le support du protège-courroie du kit ventilateur et entraînement comme suit :

1. Retirez les 2 boulons de carrosserie (¼" x ¾") et les 2 contre-écrous (¼") qui fixent le support du protège-courroie à la bride avant du plateau de coupe (Figure 8).



   Figure 8

   1. Boulon de carrosserie (¼" x ¾")
   2. Support du protège-courroie
   3. Contre-écrou (¼")

2. Déposez le support du protège-courroie du plateau de coupe (Figure 8).

   Note: Mettez au rebut le support du protège-courroie.

1. Retirez les 3 écrous cannelés qui fixent la protection d'arbre au ventilateur (Figure 9).

   Note: Ne desserrez pas les boulons et écrous qui fixent le logement de roulement supérieur situé sous la protection d'arbre.



   Figure 9

   Dépose de la protection d'arbre de ventilateur et des fixations

   1. Écrou cannelé (5/16")
   2. Protection d'arbre
   3. Boulon et écrou (logement de roulement supérieur)
   4. Boulon à tête hexagonale (¼" x ¾")
   5. Contre-écrou (¼")

2. Déposez la protection d'arbre et mettez-la au rebut (Figure 9).

3. Retirez les 3 boulons à tête hexagonale (¼" x ¾") et les 3 contre-écrous (¼") du carter de ventilateur, comme montré à la Figure 9.

1. Retirez les 2 écrous et 2 rondelles qui fixent la protection d'arbre au ventilateur (Figure 10).



   Figure 10

   Plateau de coupe de 122 cm montré

   1. Écrou
   2. Rondelle
   3. Protection d'arbre
   4. Boulon

2. Déposez la protection d'arbre et mettez-la au rebut (Figure 10).

1. Alignez les trous du couvercle de poulie CE sur le trou du support de déflecteur avant et sur le trou extérieur à l'avant de la bride de plateau (Figure 11).

   Note: Le support de poulie CE enveloppe le bord extérieur du support de déflecteur.



   Figure 11

   1. Boulon à tête hexagonale (⅜" x 1")
   2. Écrou à embase (⅜")
   3. Protection arrière (plateau de coupe de 122 cm seulement)
   4. Support de protège-courroie
   5. Écrou à clip
   6. Écrou à embase (¼")
   7. Bride de plateau (à l'avant)
   8. Boulon de carrosserie (¼" x ¾")
   9. Boulon à embase (¼" x 1")
   10. Protection de poulie CE

2. Alignez le support du protège-courroie CE sur les trous situés à l'arrière de la bride avant du plateau (Figure 11)

3. Fixez la protection de poulie CE et le support du protège-courroie sur la bride avant du plateau au niveau du trou extérieur à l'aide du boulon de carrosserie (¼" x 1") et d'un écrou à embase (¼"), comme montré à la Figure 11.

4. Fixez le support du protège-courroie à la bride avant du plateau au niveau du trou intérieur au moyen d'un boulon de carrosserie (¼" x ¾") et d'un écrou à embase (¼"), comme montré à la Figure 11.

5. Alignez le trou dans la bride arrière du support du protège-courroie et le trou du plateau duquel vous avez retiré le support du protège-courroie à l'étape 1 de Dépose du support de fixation du couvercle ; voir Figure 11.

6. Fixez la bride arrière du support du protège-courroie CE au plateau à l'aide d'un boulon à tête hexagonale (⅜" x 1") et d'un écrou à embase (⅜"), comme montré à la Figure 11.

7. Alignez l'écrou à clip sur le trou au sommet du support du protège-courroie CE, et poussez-le sur le support (Figure 11).

8. Fixez légèrement la protection arrière sur le plateau de coupe à l'aide d'un boulon de carrosserie (⅜" x 1") et d'un écrou à embase (⅜"), comme montré à la Figure 11.

   Serrez les fixations après avoir monté le ventilateur ; voir Pose du ventilateur.

   Important: Cette opération ne concerne que les plateaux de coupe de 122 cm.

1. Alignez les trous du couvercle de poulie CE sur le trou du support de déflecteur avant et sur le trou extérieur à l'avant de la bride de plateau (Figure 12).

   Note: Le support de poulie CE enveloppe le bord extérieur du support de déflecteur.



   Figure 12

   1. Protection de poulie CE
   2. Boulon à embase (¼" x 1")
   3. Boulon de carrosserie (¼" x ¾")
   4. Écrou à embase (¼")
   5. Écrou à clip
   6. Support de protège-courroie

2. Alignez le support du protège-courroie CE sur les trous situés à l'arrière de la bride avant du plateau (Figure 12)

3. Fixez la protection de poulie CE et le support du protège-courroie sur la bride avant du plateau au niveau du trou extérieur à l'aide du boulon de carrosserie (¼" x 1") et d'un écrou à embase (¼"), comme montré à la Figure 12.

4. Fixez le support du protège-courroie à la bride avant du plateau au niveau du trou intérieur au moyen d'un boulon de carrosserie (¼" x ¾") et d'un écrou à embase (¼"), comme montré à la Figure 12.

5. Alignez l'écrou à clip sur le trou au sommet du support du protège-courroie CE, et poussez-le sur le support (Figure 12).

1. Alignez le chapeau d'arbre CE sur les 3 boulons et les 3 écrous qui fixent le boîtier de palier supérieur (Figure 13).



   Figure 13

   1. Écrou cranté (5/16")
   2. Chapeau d'arbre CE
   3. Boulon et écrou (boîtier de palier supérieur)
   4. Boulon à tête hexagonale (¼" x ¾")
   5. Protection avant CE
   6. Contre-écrou (¼")
   7. Protection de tendeur CE

2. Fixez le chapeau d'arbre CE au ventilateur à l'aide les 3 écrous crantés (Figure 13).

Fixez le chapeau d'arbre CE au ventilateur à l'aide de 2 écrous et 2 rondelles (Figure 14).

Figure 14

1. Écrou
2. Rondelle
3. Chapeau d'arbre CE (HD)
4. Boulon

1. Alignez la protection avant CE sur le carter de ventilateur supérieur (Figure 13).

2. Fixez la protection avant CE au carter de ventilateur supérieur à l'aide d'un boulon à tête hexagonale (¼" x ¾") et d'un contre-écrou (¼"), comme montré à la Figure 13.

3. Alignez la protection du tendeur CE sur le carter de ventilateur supérieur (Figure 13).

4. Fixez la protection du tendeur CE au carter de ventilateur supérieur à l'aide de 2 boulons à tête hexagonale (¼" x ¾") et de 2 contre-écrous (¼"), comme montré à la Figure 13.

Si le ventilateur est installé, déposez-le du plateau de coupe comme suit :

1. Tirez sur la poulie de tension rappelée par ressort pour l'éloigner du tenon fixe et déchaussez la courroie de la poulie de tension (Figure 15).



   Figure 15

   1. Goupille de verrouillage (position verrouillée)
   2. Support de goulotte
   3. Ventilateur
   4. Crochets d'extrémité du ressort
   5. Support de pivot de poulie de tension
   6. Courroie (alignée sur la poulie de tension)
   7. Tenon mobile de ressort
   8. Ressort
   9. Tenon fixe de ressort

2. Déplacez le support de pivot de poulie la de tension vers le tenon de ressort fixe. Décrochez le ressort du tenon mobile (Figure 15).

3. Faites passer la courroie sous la poulie de tension (Figure 16).

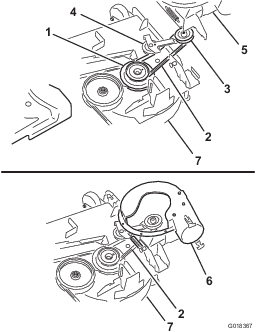

   Figure 16

   1. Poulie d'entraînement
   2. Courroie de ventilateur
   3. Poulie de ventilateur
   4. Poulie de tension
   5. Ventilateur (carter déplacé aux fins d'illustration)
   6. Ventilateur en position (carter partiellement représenté aux fins d'illustration)
   7. Plateau de coupe

4. Retirez la courroie de la poulie d'entraînement (Figure 16).

5. Placez la goupille de verrouillage du ventilateur en position ouverte et faites pivoter le ventilateur vers l'extérieur (Figure 15).

6. Déposez le ventilateur et la courroie du plateau de coupe.

1. Alignez la protection inférieure CE sur le support de la goulotte de ventilateur, comme montré à la Figure 17.



   Figure 17

   1. Trou 1
   2. Trou 2
   3. Trou 3
   4. Trou 4
   5. Protection inférieure CE
   6. Rondelle
   7. Boulon à tête hexagonale (¼" x ¾")
   8. Contre-écrou (¼")
   9. Queues de rivet
   10. Support de goulotte de ventilateur
   11. Foret de 7 mm

2. Alignez les trous 2 et 4 de la protection inférieure CE sur les queues de rivet qui dépassent du support de goulotte du ventilateur (Figure 17).

   Note: Veillez à placer la bride de la protection inférieure CE (bride avec les trous) bien à plat contre le support de la goulotte.

3. Marquez le contour des trous 1 et 3 de la protection inférieure CE sur le support de goulotte de ventilateur, et déposez la protection (Figure 17).

4. Localisez les repères sur le support de goulotte du ventilateur puis marquez-les au pointeau.

5. Percez des trous de 7 mm dans le support de goulotte du ventilateur aux 2 emplacements marqués au pointeau (Figure 17).

Note: Posez la protection inférieure après avoir déposé le ventilateur du plateau de coupe ; voir les instructions d'installation accompagnant du kit ventilateur et entraînement E-Z Vac™.

1. Alignez la protection inférieure CE sur le support de goulotte de ventilateur (Figure 17).

2. Alignez les trous 2 et 4 de la protection inférieure CE sur les queues de rivet qui dépassent du support de goulotte du ventilateur (Figure 17).

3. Fixez la protection inférieure CE sur le ventilateur à l'aide de 2 boulons à tête hexagonale (¼" x ¾"), 2 rondelles et 2 contre-écrous (¼") placés dans les trous 1 et 4 de la protection (Figure 17).

Si vous avez déposé le ventilateur, reposez-le sur le plateau de coupe comme suit :

Note: Voir le manuel de l'utilisateur du système de ramassage à deux bacs souples E-Z Vac™ de 122 cm ou 132 cm.

1. Chaussez la courroie de ventilateur sur la poulie du ventilateur (Figure 16).

2. Alignez l'axe de pivot du ventilateur sur le trou correspondant dans le plateau de coupe et abaissez le ventilateur sur le plateau de coupe.

3. Ouvrez la goupille de verrouillage de ventilateur, approchez le ventilateur du plateau et fixez la goupille de verrouillage au support de goulotte (Figure 15).

   Note: Vérifiez que la goupille de verrouillage dépasse du trou dans le support de goulotte et la protection de la poulie.

4. Faites passer la courroie momentanément sous la poulie de tension (Figure 16).

5. Acheminez la courroie autour de la poulie de tension (Figure 16).

6. Déplacez la poulie de tension vers le tenon fixe du ressort et accrochez le ressort en alignant le crochet sur le tenon mobile du ressort (Figure 15).

7. Tirez sur la poulie de tension rappelée par ressort pour l'éloigner du tenon fixe et chaussez la courroie sur la poulie de tension (Figure 16).

1. Placez la rondelle (5/16" x ¾") sur le boulon à tête hexagonale (¼" x ¾") comme montré à la Figure 18.



   Figure 18

   Plateau de coupe de 122 cm montré

   1. Boulon à tête hexagonale (¼" x ¾")
   2. Rondelle (5/16" x ¾")
   3. Protège-courroie
   4. Rondelle (¼" x ½")
   5. Bague de retenue
   6. Cran de support de plateau
   7. Support de protège-courroie CE
   8. Écrou à clip

2. Insérez le boulon et la rondelle par le trou au sommet du protège-courroie, provenant du kit ventilateur et entraînement OEM (Figure 18).

3. En passant par le bas du protège-courroie, placez la rondelle (¼" x ½") et la bague de retenue sur les filets du boulon à tête hexagonale (Figure 18).

   Veillez à bien aligner la tête du boulon et la rondelle sur la surface supérieure du protège-courroie, et la rondelle et la bague de retenue sur la surface inférieure.

1. Déverrouillez le ventilateur et sortez-le partiellement.

2. Alignez le protège-courroie sur les crans dans les brides du plateau (Figure 18).

3. Alignez le boulon à tête hexagonale du protège-courroie et l'écrou à clip sur le support du protège-courroie.

4. Fixez le protège-courroie sur son support au moyen du boulon à tête hexagonale (Figure 18).

5. Ouvrez la goupille de verrouillage de ventilateur, approchez le ventilateur du plateau et fixez la goupille au support de goulotte.
