CE-sett

Hvis det er montert, fjern remdekslet på følgende måte:

1. Roter bolten som fester remdekselet til klippeenheten mot urviseren for å løsne den (Figur 2).



   Figur 2

   1. Skrue (festet til remdekselet)
   2. Remdeksel
   3. Dekselmonteringsbrakett
   4. Flensmutter (⅜ tomme)
   5. Låsebolt (⅜ x ⅞ tomme)

2. Fjern remdekslet og bolten fra monteringsbraketten (Figur 2).

Note: Ta vare på remdekslet og bolten til montering når du bruker gressklipperen uten vifteutstyr.

1. Fjern de to skruene og de to flensmutterne som fester dekselmonteringsbraketten til enheten (Figur 2).

2. Fjern braketten.

   Note: Ta vare på dekselmonteringsbraketten, boltene og flensmutteren til montering når du bruker gressklipperen uten vifteutstyr.

Fjern låsebolten og mutteren fra den eksisterende nedre støttestangen, og fjern den (Figur 3).

Note: Ta vare på låsebolten og mutteren.

Figur 3

1. Eksisterende nedre støttestang
2. Mutter
3. Låsebolt

Monter den nye nedre støttestangen ved å bruke låsebolten og mutteren du fjernet tidligere (Figur 4).

Figur 4

1. Eksisterende nedre støttestang
2. Mutter
3. Låsebolt

Hvis blåsemaskinen er montert på maskinen, fjern remdekslet fra vifte- og driftssett på følgende måte:

1. Fjern tommeskruen som sikrer remdekselet (Figur 7).



   Figur 7

   1. Tommeskrue
   2. Remdeksel

2. Flytt dekselet utover til kanten av dekselet fjerner krokene på klippeenhetens flenser (Figur 7).

3. Fjern dekselet fra klippeenheten.

   Note: Kast tommeskruen.

Hvis blåsemaskinen er montert på maskinen, fjern remdekselbrakett fra vifte- og driftssett på følgende måte:

1. Fjern de to låseboltene (¼ x ¾ tomme) og de to låsemutterne (¼ tomme) som fester remdekselbraketten til den fremre flensen på klippeenheten (Figur 8).



   Figur 8

   1. Låsebolt (¼ x ¾ tomme)
   2. Remdekselbrakett
   3. Låsemutter (¼ tomme)

2. Fjern remdekselbraketten fra klippeenhet (Figur 8).

   Note: Kast remdekselbraketten.

1. Fjern de tre sagtakkede mutterene som fester akseldekslet til viftehuset (Figur 9).

   Note: Løsne ikke boltene og mutterne som fester det øvre lagerhuset som ligger under akseldekslet.



   Figur 9

   Fjerning av vifteakseldeksel og monteringsdeler

   1. Sagtakket mutter, (5/16 tomme)
   2. Akseldeksel
   3. Skrue og mutter (øvre lagerhus)
   4. Sekskantskrue (¼ x ¾ tomme)
   5. Låsemutter (¼ tomme)

2. Fjern og kast akseldekslet (Figur 9).

3. Fjern tre sekskantbolter (¼ x ¾ tomme) og tre låsemuttere (¼ tomme) fra viftehuset som vist i Figur 9.

1. Fjern de to mutterne og skivene som fester akseldekslet til viftehuset (Figur 10).

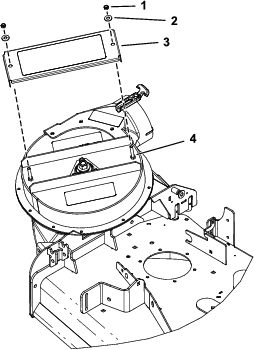

   Figur 10

   122 cm klippeenhet vist

   1. Mutter
   2. Skive
   3. Akseldeksel
   4. Bolt

2. Fjern og kast akseldekslet (Figur 10).

1. Rett inn hullene på CE-remskivevernet med hullet i den fremre avlederbraketten og hullet på utsiden av den fremre flensen på klippeenheten (Figur 11).

   Note: CE-remskivebraketten festes rundt ytre kant av avlederbraketten.



   Figur 11

   1. Sekskantbolt (⅜ x 1 tomme)
   2. Flensmutter (⅜ tomme)
   3. Bakre vern (kun 122 cm klippeenhet)
   4. Remdekselbrakett
   5. Klipsmutter
   6. Flensmutter (¼ tomme)
   7. Klippeenhetsflenser (forover)
   8. Låsebolt (¼ x ¾ tomme)
   9. Flenshodebolt (¼ x 1 tomme)
   10. CE-remskivevern

2. Rett inn CE-remdekselbraketten med hullene på baksiden av fremre klippeenhetsflens (Figur 11).

3. Fest CE-remskivevern og remdekselbraketten til fremre klippeenhetsflens på det ytterste hullet med sekskantbolten (¼ x 1 tomme) og en flensmutter (¼ tomme) som vist i Figur 11.

4. Fest remdekselbraketten til fremre klippeenhetsflens på det innvendige hullet med en låsebolt (¼ x ¾ tomme) og en flensmutter (¼ tomme) som vist i Figur 11.

5. Rett inn hullet på bakre flens på CE-remdekselbraketten med hullet på klippeenheten der du fjernet remdekselbraketten i trinn 1 av Fjerne dekselmonteringsbraketten. Se Figur 11.

6. Fest bakre flense på CE-remdekselbraketten til klippeenheten med en sekskantbolt (⅜ x 1 tomme) og en flensmutter (⅜ tomme) som vist i Figur 11.

7. Rett inn klipsmutteren med hullet på toppen av CE-remdekselbraketten og skyv klipsmutteren på braketten (Figur 11).

8. Monter det bakre vernet løst på klippeenheten med en sekskantbolt (⅜ x 1 tomme) og en flensmutter (⅜ tomme) som vist i Figur 11.

   Stram festene etter at du har montert viften. Se Montere viften.

   Important: Dette trinnet gjelder kun for 122 cm klippeenheter.

1. Rett inn hullene på CE-remskivevernet med hullet i den fremre avlederbraketten og hullet på utsiden av den fremre flensen på klippeenheten (Figur 12).

   Note: CE-remskivebraketten festes rundt ytre kant av avlederbraketten.



   Figur 12

   1. CE-remskivevern
   2. Flenshodebolt (¼ x 1 tomme)
   3. Låsebolt (¼ x ¾ tomme)
   4. Flensmutter (¼ tomme)
   5. Klipsmutter
   6. Remdekselbrakett

2. Rett inn CE-remdekselbraketten med hullene på baksiden av fremre klippeenhetsflens (Figur 12).

3. Fest CE-remskivevern og remdekselbraketten til fremre klippeenhetsflens på det ytterste hullet med sekskantbolten (¼ x 1 tomme) og en flensmutter (¼ tomme) som vist i Figur 12.

4. Fest remdekselbraketten til fremre klippeenhetsflens på det innvendige hullet med en låsebolt (¼ x ¾ tomme) og en flensmutter (¼ tomme) som vist i Figur 12.

5. Rett inn klipsmutteren med hullet på toppen av CE-remdekselbraketten og skyv klipsmutteren på braketten (Figur 12).

1. Rett inn CE-akselvernet med de tre skruene og de tre mutterne som sikrer det øvre lagerhuset (Figur 13).



   Figur 13

   1. Sagtakket mutter, (5/16 tomme)
   2. CE-akselvern
   3. Skrue og mutter (øvre lagerhus)
   4. Sekskantskrue (¼ x ¾ tomme)
   5. CE-foroververn
   6. Låsemutter (¼ tomme)
   7. CE-strammevern

2. Fest CE-akslingsvernet til viften med de tre sagtakkende mutterne (Figur 13).

Monter CE-akslingsvernet til vifteenheten med to muttere og to skiver (Figur 14).

Figur 14

1. Mutter
2. Skive
3. CE-akslingsvern (HD)
4. Bolt

1. Rett inn CE-foroververnet med det øvre viftehuset (Figur 13).

2. Fest CE-foroververnet til øvre viftehus med en sekskantbolt (¼ x ¾ tomme) og en låsemutter (¼ tomme) som vist i Figur 13.

3. Rett inn CE-strammevernet med det øvre viftehuset (Figur 13).

4. Fest CE-foroververnet til øvre viftehus med to sekskantbolter (¼ x ¾ tomme) og to låsemuttere (¼ tomme) som vist i Figur 13.

Hvis montert, fjern viftehuset fra klippeenheten på følgende måte:

1. Dra den fjærbelastede lederullen bort fra den faste fjærposten, og fjern remmen fra lederullen (Figur 15).



   Figur 15

   1. Låsestift (låst stilling)
   2. Sjaktbrakett
   3. Vifteenhet
   4. Fjærens krokender
   5. Blindsvingbrakett
   6. Rem (rettet inn etter lederullen)
   7. Ledefjærstolpe
   8. Fjær
   9. Fast fjærpost

2. Flytt blindsvingsbraketten mot den faste fjærposten. Fjern kroken på fjæren fra ledefjærstolpen (Figur 15).

3. Legg remmen under lederullen (Figur 16).

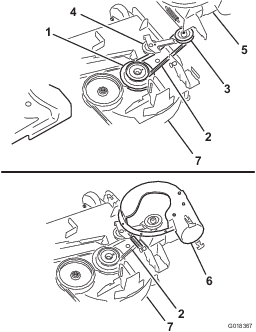

   Figur 16

   1. Drivremskive
   2. Vifterem
   3. Vifteremskive
   4. Tomgangs-/strammeskive
   5. Vifte (huset er flyttet av visningshensyn)
   6. Vifte (huset er flyttet av visningshensyn)
   7. Klippeenhet

4. Fjern rem fra lederull (Figur 16).

5. Flytt viftelåsstiften til åpen posisjon og sving viften utover (Figur 15).

6. Fjern viften og remmen fra klippeenheten.

1. Rett inn nedre del av nedre CE-vern med viftesjaktbraketten som vist på Figur 17.



   Figur 17

   1. Hull 1
   2. Hull 2
   3. Hull 3
   4. Hull 4
   5. Nedre CE-vern
   6. Skive
   7. Sekskantskrue (¼ x ¾ tomme)
   8. Låsemutter (¼ tomme)
   9. Nagleender
   10. Viftesjaktbrakett
   11. Borekrone 7 mm (¼ tomme)

2. Rett inn hull 2 og hull 4 på den nedre delen av nedre CE-vern med nagleendene som stikker ut gjennom viftesjaktbraketten (Figur 17).

   Note: Sørg for at flensen på nedre CE-vern (flensen med hull) ligger flatt mot viftesjaktbraketten.

3. Merk ytterkanten av hull 1 og hull 3 på nedre CE-vern på viftesjaktbraketten, og fjern CE-vernet (Figur 17).

4. Finn merkene på viftesjaktbraketten og og bruk kjørneren til å merke stedene.

5. Bor et 7 mm (¼ tomme) hull i viftesjaktbraketten ved de to midtre kjørnermerkene (Figur 17).

Note: Monter nedre CE-vern med viftehuset fjernet fra klippeenheten. Se monteringsinstruksjoner for E-Z Vac™-vifte- og driftssett.

1. Rett inn nedre CE-vern med viftesjaktbraketten (Figur 17).

2. Rett inn hull 2 og hull 4 på nedre CE-vern med nagleendene som stikker ut gjennom viftesjaktbraketten (Figur 17).

3. Fest det nedre CE-vernet til viften med to sekskantbolter (¼ x ¾ tomme), to skiver og to låsemuttere (¼ tomme) gjennom hull 1 og hull 4 på CE-vernet (Figur 17).

Hvis du fjernet viften, monter viftehuset til klippeenheten på følgende måte:

Note: Se brukerhåndbok for 122 og 132 cm dobbel E-Z Vac™-oppsamler.

1. Rett inn vifteremmen rundt remskiven på viften (Figur 16).

2. Rett inn svingbolten på viften med svingbolthullet på klippeenheten, og senk viften på klippeenheten.

3. Åpne viftelåsstiften, sett viften på klippeenheten, og fest låsestiften til sjaktbraketten (Figur 15).

   Note: Sørg for at låsestiften når helt gjennom hullet i sjaktbraketten og i CE-remskivevernet.

4. Legg remmen midlertidig under lederullen (Figur 16).

5. Før remmen rundt lederullen (Figur 16).

6. Flytt lederullen/strammeskiven mot den faste fjærposten, og monter fjæren ved å rette inn fjærkrokene mot stolpens blindfjær (Figur 15).

7. Dra den fjærbelastede lederullen/strammeskiven bort fra den faste fjærposten, og før remmen rundt lederullen (Figur 16).

1. Sett skive (5/16 x ¾ tomme) på sekskantskrue (¼ x ¾ tomme) som vist på Figur 18.



   Figur 18

   122 cm klippeenhet vist

   1. Sekskantskrue (¼ x ¾ tomme)
   2. Skive (5/16 x ¾ tomme)
   3. Remdeksel
   4. Skive (¼ x ½ tomme)
   5. Holder
   6. Klippeenhetsbraketthakk
   7. CE-remdekselbrakett
   8. Klipsmutter

2. Sett inn skruen og skiven gjennom hullet på toppen av remdekselet fra OEM-vifte- og driftssett (Figur 18).

3. Fra bunnen av remdekselet, sett skiven (¼ x ½ tomme) og holderen over gjengene på sekskantskruen (Figur 18).

   Sørg for at skruehodet og skiven er posisjonert jevnt med øvre flate på remdekselet og at skiven og holderen er jevn med nedre flate på dekselet.

1. Frigjør viften og dra den delvis ut.

2. Rett inn remdekselet med hakkene på klippeenhetsflensene (Figur 18).

3. Rett in sekskantskruen på dekselet med klipsmutteren på remdekselbraketten.

4. Fest remdekselet til dekselbraketten med sekskantskruen (Figur 18).

5. Åpne viftelåsstiften, lukk viften til klippeenheten, og fest låsestiften til sjaktbraketten.
