Kit CE

Rimuovete il copricinghia, se installato, come segue:

1. Ruotate il bullone che fissa il copricinghia al piatto in senso antiorario per allentarlo (Figura 2).



   Figura 2

   1. Bullone (fissato al copricinghia)
   2. Copricinghia
   3. Staffa di montaggio del copricinghia
   4. Dado flangiato (⅜")
   5. Bullone a testa tonda (3/8 x 7/8 poll.)

2. Rimuovete il bullone e il copricinghia dalla staffa di montaggio (Figura 2).

Note: Conservate il bullone e il copricinghia per l'installazione quando azionate il tosaerba con l'accessorio soffiatore rimosso.

1. Rimuovete i 2 bulloni e i 2 dadi flangiati che fissano la staffa di montaggio del copricinghia alla scocca (Figura 2).

2. Rimuovete la staffa.

   Note: Conservate il dado flangiato, i bulloni e la staffa di montaggio del copricinghia per l'installazione quando azionate il tosaerba con l'accessorio soffiatore rimosso.

Rimuovete il bullone a testa tonda e il dado dall'asta di supporto inferiore preesistente e rimuovetela (Figura 3).

Note: Conservate il bullone a testa tonda e il dado.

Figura 3

1. Asta di supporto inferiore preesistente
2. Dado
3. Bullone a testa tonda

Montate la nuova asta di supporto inferiore utilizzando il bullone a testa tonda e il dado che avete rimosso in precedenza (Figura 4).

Figura 4

1. Asta di supporto inferiore preesistente
2. Dado
3. Bullone a testa tonda

Se il kit soffiatore è installato sulla macchina, rimuovete il copricinghia installato dal soffiatore e dal kit di trazione come segue:

1. Rimuovete la vite a testa zigrinata che fissa il copricinghia (Figura 7).



   Figura 7

   1. Vite a testa zigrinata
   2. Copricinghia

2. Spostate il copricinghia all'esterno in modo che il suo bordo rimuova i ganci nelle flange della scocca (Figura 7).

3. Staccate il coperchio dalla scocca.

   Note: Eliminate la vite a testa zigrinata.

Se il kit soffiatore è installato sulla macchina, rimuovete la staffa del copricinghia installato dal soffiatore e dal kit di trazione come segue:

1. Rimuovete i 2 bulloni a testa tonda (¼ x ¾") e 2 dadi di bloccaggio (¼") che fissano la staffa del copricinghia alla flangia anteriore del piatto di taglio (Figura 8).



   Figura 8

   1. Bullone a testa tonda (¼" x ¾")
   2. Staffa del copricinghia
   3. Dado di bloccaggio (¼")

2. Rimuovete la staffa del copricinghia dal piatto di taglio (Figura 8).

   Note: Eliminate la staffa del copricinghia.

1. Rimuovete i 3 dadi scanalati che fissano la copertura dell'albero al gruppo soffiatore (Figura 9).

   Note: Non allentate i bulloni e i dadi che fissano l'alloggiamento del cuscinetto superiore sotto la copertura dell'albero



   Figura 9

   Rimozione della copertura dell'albero del soffiatore e della bulloneria

   1. Dado scanalato (5/16")
   2. Copertura dell'albero
   3. Bullone e dado (alloggiamento del cuscinetto superiore)
   4. Bullone a testa esagonale (¼ x ¾")
   5. Dado di bloccaggio (¼")

2. Rimuovete ed eliminate la copertura dell'albero (Figura 9).

3. Rimuovete i 3 bulloni a testa esagonale (1/4 x 3/4 poll.) e i 3 dadi di bloccaggio (1/4 poll.) dall'alloggiamento del soffiatore come mostrato nella Figura 9.

1. Rimuovete i 2 dadi e le 2 rondelle che fissano la copertura dell’albero al gruppo soffiatore (Figura 10).



   Figura 10

   Piatto di taglio da 122 cm illustrato

   1. Dado
   2. Rondella
   3. Copertura dell'albero
   4. Bullone

2. Rimuovete ed eliminate la copertura dell'albero (Figura 10).

1. Allineate i fori della puleggia CE al foro nella staffa del deflettore anteriore e al foro esterno nella flangia della scocca anteriore (Figura 11).

   Note: La staffa della puleggia avvolge il bordo esterno della staffa del deflettore..



   Figura 11

   1. Bullone a testa esagonale (⅜ x 1")
   2. Dado flangiato (⅜")
   3. Protezione posteriore (solo piatti di taglio da 122 cm)
   4. Staffa del copricinghia
   5. Dado a graffetta
   6. Dado flangiato (¼")
   7. Flangia della scocca (anteriore)
   8. Bullone a testa tonda (¼" x ¾")
   9. Bullone a testa flangiata (¼ x 1")
   10. Protezione della puleggia CE

2. Allineate la staffa del copricinghia CE con i fori sul lato posteriore della flangia della scocca anteriore (Figura 11).

3. Fissate la protezione della puleggia CE e la staffa del copricinghia alla flangia del piatto anteriore nel foro esterno con il bullone a testa esagonale (¼ x 1") e un dado flangiato (¼") come illustrato nella Figura 11.

4. Fissate la staffa del copricinghia alla flangia del piatto anteriore nel foro interno con il bullone a testa tonda (¼ x ¾") e un dado flangiato (¼") come illustrato nella Figura 11.

5. Allineate il foro alla flangia posteriore della staffa del copricinghia CE al foro nella scocca in cui avete rimosso la staffa del copricinghia alla fase 1 di Rimozione della staffa di montaggio del copricinghia; fate riferimento a Figura 11.

6. Fissate la flangia posteriore della staffa del copricinghia CE al piatto con un bullone a testa esagonale (⅜ x 1") e un dado flangiato (⅜") come illustrato nella Figura 11.

7. Allineate il dado a graffetta al foro nella parte superiore della staffa del copricinghia CE e premetelo sulla staffa (Figura 11).

8. Montate, senza serrarla, la protezione posteriore sul piatto di taglio utilizzando un bullone a testa esagonale (⅜ x 1") e un dado flangiato (⅜") come illustrato nella Figura 11.

   Serrate i dispositivi di fissaggio una volta montato il soffiatore; fate riferimento a Montaggio del soffiatore.

   Important: Questo passaggio si applica solo ai piatti di taglio da 122 cm.

1. Allineate i fori della puleggia CE al foro nella staffa del deflettore anteriore e al foro esterno nella flangia della scocca anteriore (Figura 12).

   Note: La staffa della puleggia avvolge il bordo esterno della staffa del deflettore..



   Figura 12

   1. Protezione della puleggia CE
   2. Bullone a testa flangiata (¼ x 1")
   3. Bullone a testa tonda (¼" x ¾")
   4. Dado flangiato (¼")
   5. Dado a graffetta
   6. Staffa del copricinghia

2. Allineate la staffa del copricinghia CE con i fori sul lato posteriore della flangia della scocca anteriore (Figura 12).

3. Fissate la protezione della puleggia CE e la staffa del copricinghia alla flangia del piatto anteriore nel foro esterno con il bullone a testa esagonale (¼ x 1") e un dado flangiato (¼") come illustrato nella Figura 12.

4. Fissate la staffa del copricinghia alla flangia del piatto anteriore nel foro interno con il bullone a testa tonda (¼ x ¾") e un dado flangiato (¼") come illustrato nella Figura 12.

5. Allineate il dado a graffetta al foro nella parte superiore della staffa del copricinghia CE e premetelo sulla staffa (Figura 12).

1. Allineate la protezione dell'albero CE ai 3 bulloni e ai 3 dadi che fissano l'alloggiamento superiore dei cuscinetti (Figura 13).



   Figura 13

   1. Dado scanalato (5/16")
   2. Protezione dell'albero CE
   3. Bullone e dado (alloggiamento del cuscinetto superiore)
   4. Bullone a testa esagonale (¼ x ¾")
   5. Protezione anteriore CE
   6. Dado di bloccaggio (¼")
   7. Protezione del tensionatore CE

2. Fissate la protezione dell'albero CE al soffiatore con i 3 dadi scanalati (Figura 13).

Montate la protezione dell'albero CE sul gruppo soffiatore, utilizzando 2 dadi e 2 rondelle (Figura 14).

Figura 14

1. Dado
2. Rondella
3. Protezione dell'albero CE (HD)
4. Bullone

1. Allineate la protezione anteriore CE all'alloggiamento del soffiatore superiore (Figura 13).

2. Fissate la protezione anteriore CE all'alloggiamento superiore del soffiatore con un bullone a testa esagonale (¼ x ¾") e un dado di bloccaggio (¼") come illustrato nella Figura 13.

3. Allineate la protezione del tensionatore CE all'alloggiamento del soffiatore superiore (Figura 13).

4. Fissate la protezione del tensionatore CE all’alloggiamento superiore del soffiatore con 2 bulloni a testa esagonale (¼ x ¾”) e 2 dadi di bloccaggio (¼") come illustrato nella Figura 13.

Rimuovete il gruppo soffiatore, se installato, dal piatto di taglio come segue:

1. Allontanate la puleggia tendicinghia a molla dal supporto a molla fisso e rimuovete la cinghia dalla puleggia tendicinghia (Figura 15).



   Figura 15

   1. Perno di bloccaggio (posizione di blocco)
   2. Staffa del camino
   3. Gruppo soffiatore
   4. Estremità del gancio della molla
   5. Staffa orientabile tendicinghia
   6. Cinghia (allineata con la puleggia tendicinghia)
   7. Supporto a molla del tendicinghia
   8. Molla
   9. Supporto a molla fisso

2. Spostate la staffa orientabile tendicinghia verso il supporto a molla fisso. Togliete il gancio della molla dal supporto a molla del tendicinghia (Figura 15),

3. Infilate la cinghia sotto la puleggia tendicinghia (Figura 16).

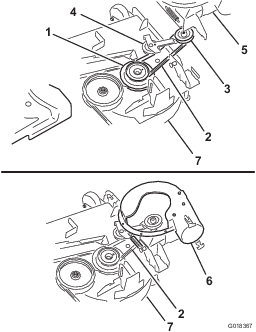

   Figura 16

   1. Puleggia motrice
   2. Cinghia del soffiatore
   3. Puleggia del soffiatore
   4. Puleggia tendicinghia/di tensione
   5. Soffiatore (alloggiamento riposizionato a scopo illustrativo)
   6. Soffiatore in posizione (porzione di alloggiamento rimossa a scopo illustrativo)
   7. Piatto di taglio

4. Togliete la cinghia dalla puleggia motrice (Figura 16).

5. Portate il perno di bloccaggio del soffiatore in posizione di apertura e spostate il soffiatore all'esterno (Figura 15).

6. Togliete il soffiatore e la cinghia dalla scocca del tosaerba.

1. Allineate la protezione inferiore CE alla staffa del camino del soffiatore come mostrato in (Figura 17).



   Figura 17

   1. Foro 1
   2. Foro 2
   3. Foro 3
   4. Foro 4
   5. Protezione inferiore CE
   6. Rondella
   7. Bullone a testa esagonale (¼" x ¾")
   8. Dado di bloccaggio (¼")
   9. Code dei rivetti
   10. Staffa del camino del soffiatore
   11. Punta da trapano da 7 mm

2. Allineate il foro 2 e il foro 4 della protezione inferiore CE alle code dei rivetti che sporgono dalla staffa del camino del soffiatore (Figura 17).

   Note: Accertate che la flangia della protezione inferiore CE (quella con i fori) sia piatta sulla staffa del camino del soffiatore.

3. Segnate il profilo del foro 1 e del foro 3 della protezione inferiore CE sulla staffa del camino del soffiatore e rimuovete la protezione CE (Figura 17).

4. Individuate i segni sulla staffa del camino del soffiatore e punzonateli al centro.

5. Praticate fori da 7 mm sulla staffa del camino del soffiatore sui 2 segni punzonati al centro (Figura 17).

Note: Montate la protezione inferiore CE con il gruppo soffiatore rimosso dal piatto di taglio; fate riferimento alle istruzioni di installazione del Kit soffiatore e trasmissione E-Z Vac™.

1. Allineate la protezione inferiore CE con la staffa del camino del soffiatore (Figura 17).

2. Allineate il foro 2 e il foro 4 della protezione inferiore CE con le code dei rivetti che sporgono dalla staffa del camino del soffiatore (Figura 17).

3. Fissate la protezione inferiore CE al soffiatore con 2 bulloni a testa esagonale (¼" x ¾"), 2 rondelle e 2 dadi di bloccaggio (¼") attraverso il foro 1 e il foro 4 della protezione CE (Figura 17).

Dopo avere rimosso il soffiatore , montate il gruppo soffiatore sul piatto di taglio come segue:

Note: Fate riferimento al Manuale d'uso del doppio sistema di raccolta morbido da 122 cm o 132 cm E-Z Vac™.

1. Allineate la cinghia del soffiatore sulla puleggia del soffiatore (Figura 16).

2. Allineate il perno di articolazione sul soffiatore al relativo foro nella scocca e abbassate il soffiatore sulla scocca.

3. Aprite il perno di bloccaggio del soffiatore, chiudete il soffiatore sulla scocca e fissate il perno di bloccaggio alla staffa del condotto (Figura 15).

   Note: Accertate che il perno di bloccaggio si inserisca nel foro fino alla staffa del camino del soffiatore e della protezione della puleggia CE.

4. Fate passare temporaneamente la cinghia sotto la puleggia tendicinghia (Figura 16).

5. Disponete la cinghia attorno alla puleggia motrice(Figura 16).

6. Spostate la puleggia tendicinghia/di tensionamento verso il supporto a molla fisso e installate la molla allineando il relativo gancio al supporto a molla del tendicinghia (Figura 15).

7. Allontanate la puleggia tendicinghia/di tensione a molla dal supporto a molla fisso e spostate la cinghia attorno alla puleggia tendicinghia (Figura 16).

1. Assemblate la rondella (5/16 x ¾") con il bullone a testa esagonale (¼ x ¾") come mostrato in Figura 18.

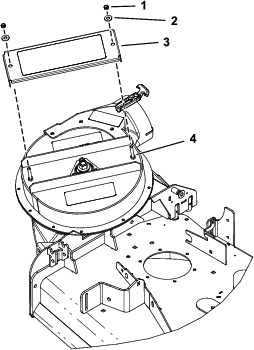

   Figura 18

   Piatto di taglio da 122 cm illustrato

   1. Bullone a testa esagonale (¼ x ¾")
   2. Rondella (5/16 x ¾")
   3. Copricinghia
   4. Rondella (¼" x ½")
   5. Fermo
   6. Tacca della staffa della scocca
   7. Staffa copricinghia CE
   8. Dado a graffetta

2. Inserite bullone e rondella nel foro sopra il copricinghia del kit soffiatore e trasmissione OEM (Figura 18).

3. Dalla base del copricinghia, assemblate la rondella (¼" x ½") e il fermo sulle filettature del bullone a testa esagonale (Figura 18).

   Accertate che la testa del bullone e la rondella siano posizionati a filo con la superficie superiore del copricinghia e che la rondella e il fermo siano a filo con la superficie inferiore del copricinghia.

1. Sbloccate il soffiatore ed estraetelo parzialmente.

2. Allineate il copricinghia alle tacche nelle flange della scocca (Figura 18).

3. Allineate il bullone a testa esagonale nel copricinghia con il dado a graffetta sulla staffa del copricinghia.

4. Fissate il copricinghia alla relativa staffa con il bullone a testa esagonale (Figura 18).

5. Aprite il perno di bloccaggio del soffiatore, chiudete il soffiatore sulla scocca e fissate il perno di bloccaggio alla staffa del condotto.
