CE-sæt

Hvis remskærmen er monteret, afmonteres den som følger:

1. Drej bolten, der fastgør remskærmen til skjoldet, mod uret for at løsne den (Figur 2).



   Figur 2

   1. Bolt (siddende på remskærmen)
   2. Remskærm
   3. Skærmmonteringsbeslag
   4. Flangemøtrik (⅜")
   5. Bræddebolt (⅜" x ⅞")

2. Fjern remskærmen og bolten fra monteringsbeslaget (Figur 2).

Note: Behold remskærmen og bolten til montering, når du bruger plæneklipperen med blæsersættet afmonteret.

1. Afmonter de 2 bolte og 2 flangemøtrikker, der fastgør skærmmonteringsbeslaget til skjoldet (Figur 2).

2. Fjern beslaget.

   Note: Gem skærmmonteringsbeslag, bolte og flangemøtrik til montering, når du bruger plæneklipperen med blæsersættet afmonteret.

Fjern bræddebolten og møtrikken fra den eksisterende nedre støttestang, og afmonter den (Figur 3).

Note: Gem bræddebolten og møtrikken.

Figur 3

1. Eksisterende nedre støttestang
2. Møtrik
3. Bræddebolt

Monter den nye nedre støttestang med den bræddebolt og møtrik, der blev fjernet tidligere (Figur 4).

Figur 4

1. Eksisterende nedre støttestang
2. Møtrik
3. Bræddebolt

Hvis blæsersættet er monteret på maskinen, skal den monterede remskærm fra blæser- og drevsættet afmonteres som følger:

1. Afmonter fingerskruen, der fastgør remskærmen (Figur 7).



   Figur 7

   1. Fingerskrue
   2. Remskærm

2. Flyt skærmen udad, indtil kanten af skærmen er fri af krogene i skjoldflangerne (Figur 7).

3. Fjern skærmen fra skjoldet.

   Note: Kasser fingerskruerne.

Hvis blæsersættet er monteret på maskinen, skal det installerede remskærmbeslag fra blæser- og drevsættet afmonteres som følger:

1. Fjern de 2 bræddebolte (¼" x ¾") og 2 låsemøtrikker (¼"), der fastgør remskærmbeslaget til plæneklipperskjoldets fremadrettede flange (Figur 8).



   Figur 8

   1. Bræddebolt (¼" x ¾")
   2. Remskærmsbeslag
   3. Låsemøtrik (¼")

2. Fjern remskærmbeslaget fra plæneklipperskjoldet (Figur 8).

   Note: Kasser remskærmbeslaget.

1. Fjern de 3 takkede møtrikker, der holder akseldækslet fast på blæserenheden (Figur 9).

   Note: Løsn ikke boltene og møtrikkerne, der holder det øvre lejehus fast, som sidder under akseldækslet.



   Figur 9

   Afmontering af kapsel til blæserakslen og metaldele

   1. Stjernemøtrik (5/16")
   2. Akseldæksel
   3. Bolt og møtrik (øverste lejehus)
   4. Sekskantbolt (¼" x ¾")
   5. Låsemøtrik (¼")

2. Fjern og kasser akseldækslet (Figur 9).

3. Fjern de 3 sekskantbolte (¼" x ¾") og 3 låsemøtrikker (¼") fra blæserhuset som vist i Figur 9.

1. Afmonter de 2 møtrikker og 2 spændeskiver, der fastgør akseldækslet til blæserenheden (Figur 10).

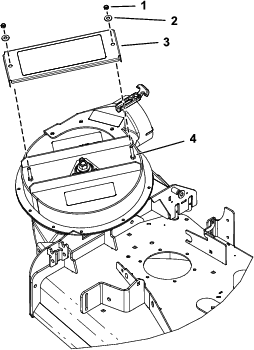

   Figur 10

   Plæneklipperskjold på 122 cm er vist

   1. Møtrik
   2. Spændeskive
   3. Akseldæksel
   4. Bolt

2. Fjern og kasser akseldækslet (Figur 10).

1. Ret hullerne i CE-remskiveskærmen ind efter hullet i det fremadrettede deflektorbeslag og det udvendige hul i den fremadrettede skjoldflange (Figur 11).

   Note: CE-remskivebeslaget svøber sig om deflektorbeslagets udvendige kant.



   Figur 11

   1. Sekskantbolt (⅜" x 1")
   2. Flangemøtrik (⅜")
   3. Bageste afskærmning (kun til plæneklipperskjold på 122 cm)
   4. Remskærmsbeslag
   5. Klemmemøtrik
   6. Flangemøtrik (¼")
   7. Skjoldflange (fremadrettet)
   8. Bræddebolt (¼" x ¾")
   9. Flangehovedbolt (¼" x 1")
   10. CE-remskiveskærm

2. Ret CE-remskærmbeslaget ind efter hullerne i bagsiden af den fremadrettede skjoldflange (Figur 11).

3. Fastgør CE-remskiveskærmen og remskærmbeslaget til den fremadrettede skjoldflange ved det udvendige hul med sekskantsbolten (¼" x 1") og en flangemøtrik (¼") som vist i Figur 11.

4. Fastgør remskærmbeslaget til den fremadrettede skjoldflange ved det indvendige hul med en bræddebolt (¼" x ¾") og en flangemøtrik (¼") som vist i Figur 11.

5. Ret hullet i den bageste flange i CE-remskærmbeslaget ind efter hullet i skjoldet, hvor du afmonterede remskærmbeslaget i trin 1 i Afmontering af skærmmonteringsbeslaget. Se Figur 11.

6. Fastgør den bageste flange på CE-remskærmbeslaget til skjoldet med en sekskantbolt (⅜" x 1 tomme) og en flangemøtrik (⅜") som vist i Figur 11.

7. Ret klemmemøtrikken ind efter hullet i toppen af CE-remskærmbeslaget, og pres klemmemøtrikken på beslaget (Figur 11).

8. Monter bageste afskærmning løst på plæneklipperskjoldet med en sekskantsbolt (⅜" x 1 tomme) og en flangemøtrik (⅜") som vist i Figur 11.

   Stram fastgørelsesanordningerne, når du har monteret blæseren. Se Montering af blæseren.

   Important: Dette trin gælder kun for plæneklipperskjolde på 122 cm.

1. Ret hullerne i CE-remskiveskærmen ind efter hullet i det fremadrettede deflektorbeslag og det udvendige hul i den fremadrettede skjoldflange (Figur 12).

   Note: CE-remskivebeslaget svøber sig om deflektorbeslagets udvendige kant.



   Figur 12

   1. CE-remskiveskærm
   2. Flangehovedbolt (¼" x 1")
   3. Bræddebolt (¼" x ¾")
   4. Flangemøtrik (¼")
   5. Klemmemøtrik
   6. Remskærmbeslag

2. Ret CE-remskærmbeslaget ind efter hullerne i bagsiden af den fremadrettede skjoldflange (Figur 12).

3. Fastgør CE-remskiveskærmen og remskærmbeslaget til den fremadrettede skjoldflange ved det udvendige hul med sekskantsbolten (¼" x 1") og en flangemøtrik (¼") som vist i Figur 12.

4. Fastgør remskærmbeslaget til den fremadrettede skjoldflange ved det indvendige hul med en bræddebolt (¼" x ¾") og en flangemøtrik (¼") som vist i Figur 12.

5. Ret klemmemøtrikken ind med hullet i toppen af CE-remskærmbeslaget, og pres klemmemøtrikken på beslaget (Figur 12).

1. Ret CE-akslens afskærmning ind efter de 3 bolte og 3 møtrikker, der fastgør det øverste lejehus (Figur 13).



   Figur 13

   1. Takket møtrik (5/16")
   2. CE-akslens afskærmning
   3. Bolt og møtrik (øverste lejehus)
   4. Sekskantbolt (¼" x ¾")
   5. Fremadrettet CE-afskærmning
   6. Låsemøtrik (¼")
   7. CE-strammerens afskærmning

2. Monter CE-akslens afskærmning på blæseren med de 3 takkede møtrikker (Figur 13).

Monter CE-akslens afskærmning på blæserenheden med 2 møtrikker og 2 spændeskiver (Figur 14).

Figur 14

1. Møtrik
2. Spændeskive
3. CE-akslens afskærmning (HD)
4. Bolt

1. Ret den fremadrettede CE-afskærmning ind efter det øverste blæserhus (Figur 13).

2. Fastgør den forreste CE-afskærmning til det øvre blæserhus med en sekskantbolt (¼" x ¾") og en låsemøtrik (¼"), som vist i Figur 13.

3. Ret CE-strammerens afskærmning ind efter det øverste blæserhus (Figur 13).

4. Fastgør CE-strammerens afskærmning til det øvre blæserhus med 2 sekskantbolte (¼" x ¾") og 2 låsemøtrikker (¼") som vist i Figur 13.

Hvis blæserenheden er monteret, skal den afmonteres fra plæneklipperskjoldet som følger:

1. Træk den fjederbelastede styreremskive væk fra den faste fjederstang, og afmonter remmen fra styreremskiven (Figur 15).



   Figur 15

   1. Låsetap (låst position)
   2. Sliskebeslag
   3. Blæserenhed
   4. Fjederkrogens ender
   5. Styredrejebeslag
   6. Rem (placeret i forhold til styreremskiven)
   7. Styrefjedertap
   8. Fjeder
   9. Fast fjederstang

2. Flyt styredrejebeslaget mod den faste fjederstang. tag fjederens krog af styrefjedertappen (Figur 15).

3. Før remmen under styreremskiven (Figur 16).

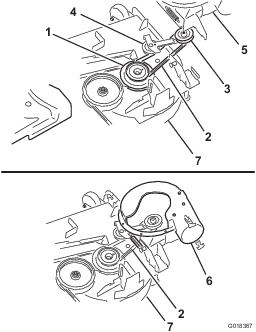

   Figur 16

   1. Drivremskive
   2. Blæserrem
   3. Blæserremskive
   4. Styre-/spændingsremskive
   5. Blæser (huset placeret anderledes af illustrative hensyn)
   6. Blæser på plads (husdelen fjernet af illustrative hensyn)
   7. Plæneklipperskjold

4. Afmonter remmen fra drivremskiven (Figur 16).

5. Flyt blæserens låsestift til den åbne position, og drej blæseren udad (Figur 15).

6. Fjern blæseren og remmen fra plæneklipperskjoldet.

1. Ret den nederste CE-afskærmning ind efter blæserørsbeslaget som vist i Figur 17.



   Figur 17

   1. Hul 1
   2. Hul 2
   3. Hul 3
   4. Hul 4
   5. Nederste CE-afskærmning
   6. Skive
   7. Sekskantbolt (¼" x ¾")
   8. Låsemøtrik (¼")
   9. Knapper
   10. Blæserørsbeslag
   11. Bor 7 mm

2. Ret hul 2 og hul 4 i den nederste CE-afskærmning ind efter knapperne, der stikker ud gennem blæserørsbeslaget (Figur 17).

   Note: Sørg for, at flangen på den nederste CE-afskærmning (flangen med hullerne) ligger fladt mod blæserørsbeslaget.

3. Afmærk omridset af hul 1 og hul 3 i den nederste CE-afskærmning på blæserørsbeslaget, og afmonter CE-afskærmningen (Figur 17).

4. Find mærkerne på blæserørsbeslaget, og udstans placeringerne.

5. Bor huller på 7 mm i blæserørsbeslaget ved de to udstansningsmærker (Figur 17).

Note: Monter den nederste CE-afskærmning med blæserenheden afmonteret fra plæneklipperskjoldet. Se monteringsvejledningen til E-Z Vac™-blæser- og drevsættet.

1. Ret den nederste CE-afskærmning ind efter blæserørsbeslaget (Figur 17).

2. Ret hul 2 og hul 4 i den nederste CE-afskærmning ind efter knapperne, der stikker ud gennem blæserørsbeslaget (Figur 17).

3. Fastgør den nederste CE-afskærmning til blæseren ved hjælp af 2 sekskantbolte (¼" x ¾"), 2 spændeskiver og 2 låsemøtrikker (¼") gennem hul 1 og hul 4 i CE-afskærmningen (Figur 17).

Hvis du afmonterede blæseren, skal du montere blæserenheden på plæneklipperskjoldet som følger:

Note: Se betjeningsvejledningen til 122 eller 132 cm E-Z Vac™ Twin Soft-opsamleren.

1. Ret blæserremmen ind rundt om blæserens remskive (Figur 16).

2. Placer drejetappen på blæseren ud for drejetaphullet i skjoldet, og sænk blæseren ned på skjoldet.

3. Åbn blæserens låsestift, fastgør blæseren til skjoldet, og fastgør låsestiften til rørbeslaget (Figur 15).

   Note: Sørg for, at låsetappen går hele vejen igennem hullet i sliskebeslaget og CE-remskiveskærmen.

4. Før midlertidigt remmen under styreremskiven (Figur 16).

5. Før remmen omkring drivremskiven (Figur 16).

6. Bevæg styre-/strammeremskiven mod den faste fjedertap, og monter fjederen ved at rette fjederkrogen ind på styrefjedertappen (Figur 15).

7. Træk den fjederbelastede styre-/strammeremskive væk fra den faste fjederstang, og før remmen rundt om styreremskiven (Figur 16).

1. Monter skiven (5/16" x ¾") på sekskantbolten (¼" x ¾") som vist i Figur 18.



   Figur 18

   Plæneklipperskjold på 122 cm er vist

   1. Sekskantbolt (¼" x ¾")
   2. Skive (5/16" x ¾")
   3. Remskærm
   4. Skive (¼" x ½")
   5. Holder
   6. Hak i skjoldbeslag
   7. CE-remskærmbeslag
   8. Klemmemøtrik

2. Isæt bolten og skiven gennem hullet i toppen af remskærmen fra OEM-blæser- og drevsættet (Figur 18).

3. Fra bunden af remskærmen skal skiven (¼" x ½") og holderen monteres på sekskantboltens gevind (Figur 18).

   Sørg for, at bolthovedet og skiven flugter med den øverste overflade på remskærmen, og at skiven og holderen flugter med skærmens underste flade.

1. Åbn blæseren, og træk den delvist ud.

2. Ret remskærmen ind med hakkene i skjoldflangerne (Figur 18).

3. Ret sekskantbolten ind med klemmemøtrikken på remskærmbeslaget.

4. Fastgør remskærmen til skærmbeslaget med sekskantbolten (Figur 18).

5. Åbn blæserens låsestift, fastgør blæseren til skjoldet, og fastgør låsestiften til rørbeslaget.
