CE-sarja

Jos hihnasuojus on asennettu, irrota se seuraavalla tavalla:

1. Löysää pulttia, jolla hihnasuojus on kiinnitetty leikkuupöytään, kiertämällä sitä vastapäivään (Kuva 2).



   Kuva 2

   1. Pultti (kiinni hihnasuojuksessa)
   2. Hihnasuojus
   3. Suojuksen asennuskannatin
   4. Laippamutteri (⅜ tuumaa)
   5. Lukkopultti (⅜ × ⅞ tuumaa)

2. Irrota hihnasuojus ja pultti asennuskannattimesta (Kuva 2).

Note: Säilytä hihnasuojus ja pultti asennusta varten, kun leikkuria käytetään puhallin irrotettuna.

1. Irrota kaksi pulttia ja kaksi laippamutteria, jotka kiinnittävät suojuksen asennuskannattimen leikkuupöytään (Kuva 2).

2. Irrota kannatin.

   Note: Säilytä suojuksen asennuskannatin, pultit ja laippamutteri asennusta varten, kun leikkuria käytetään puhallin irrotettuna.

Irrota lukkopultti ja mutteri nykyisestä alemmasta tukitangosta ja irrota se (Kuva 3).

Note: Säilytä lukkopultti ja mutteri.

Kuva 3

1. Nykyinen alempi tukitanko
2. Mutteri
3. Lukkopultti

Asenna uusi alempi tukitanko aikaisemmin irrotetulla lukkopultilla ja mutterilla (Kuva 4).

Kuva 4

1. Nykyinen alempi tukitanko
2. Mutteri
3. Lukkopultti

Jos koneeseen on asennettu puhallinsarja, irrota asennettu hihnasuojus puhallin- ja vetosarjasta seuraavasti:

1. Irrota hihnasuojuksen kiinnittävä siipiruuvi (Kuva 7).



   Kuva 7

   1. Siipiruuvi
   2. Hihnasuojus

2. Siirrä suojusta ulospäin, kunnes suojuksen reuna irtoaa leikkuupöydän laippojen koukuista (Kuva 7).

3. Irrota suojus leikkuupöydästä.

   Note: Hävitä siipiruuvi.

Jos koneeseen on asennettu puhallinsarja, irrota asennettu hihnasuojuksen kannatin puhallin- ja vetosarjasta seuraavasti:

1. Irrota kaksi lukkopulttia (¼ × ¾ tuumaa) ja kaksi lukkomutteria (¼ tuumaa), joilla hihnasuojuksen kannatin on kiinnitetty leikkuupöydän etulaippaan (Kuva 8).



   Kuva 8

   1. Lukkopultti (¼ × ¾ tuumaa)
   2. Hihnasuojuksen kannatin
   3. Lukkomutteri (¼ tuumaa)

2. Irrota hihnasuojuksen kannatin leikkuupöydästä (Kuva 8).

   Note: Hävitä hihnasuojuksen kannatin.

1. Irrota kolme hammastettua mutteria, joilla akselin suojus on kiinnitetty puhallinkokoonpanoon (Kuva 9).

   Note: Älä löysää pultteja ja muttereita, joilla ylälaakeripesä on kiinnitetty ja jotka ovat akselin suojuksen alapuolella.



   Kuva 9

   Puhaltimen akselisuojuksen ja kiinnitysosien irrotus

   1. Hammastettu mutteri (5/16 tuumaa)
   2. Akselin suojus
   3. Pultti ja mutteri (ylälaakeripesä)
   4. Kuusiokantapultti (¼ × ¾ tuumaa)
   5. Lukkomutteri (¼ tuumaa)

2. Irrota ja hävitä akselin suojus (Kuva 9).

3. Irrota kolme kuusiokantapulttia (¼ × ¾ tuumaa) ja kolme lukkomutteria (¼ tuumaa) puhaltimen kotelosta kuvan mukaisesti (Kuva 9).

1. Irrota kaksi mutteria ja kaksi aluslaattaa, joilla akselisuojus on kiinnitetty puhallinkokoonpanoon (Kuva 10).

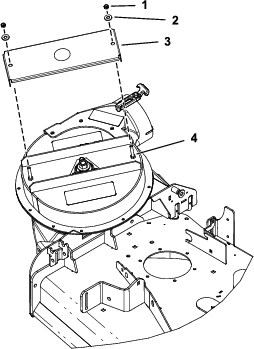

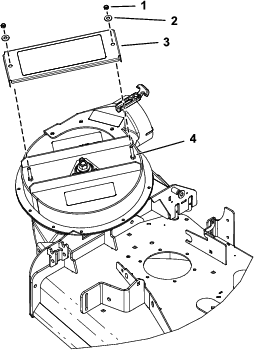

   Kuva 10

   122 cm:n leikkuupöytä kuvassa

   1. Mutteri
   2. Aluslaatta
   3. Akselin suojus
   4. Pultti

2. Irrota ja hävitä akselin suojus (Kuva 10).

1. Kohdista CE-hihnapyöräsuojuksen reiät suuntaimen etukannattimessa olevaan reikään ja leikkuupöydän etulaipan ulkopuolella olevaan reikään (Kuva 11).

   Note: CE-hihnapyöräkiinnike kiertyy suuntaimen kannattimen ulkoreunan ympäri.



   Kuva 11

   1. Kuusiokantapultti (⅜ × 1 tuuma)
   2. Laippamutteri (⅜ tuumaa)
   3. Takasuojus (vain 122 cm:n leikkuupöytä)
   4. Hihnasuojuksen kannatin
   5. Levymutteri
   6. Laippamutteri (¼ tuumaa)
   7. Leikkuupöydän laippa (etupuoli)
   8. Lukkopultti (¼ × ¾ tuumaa)
   9. Laippakantapultti (¼ × 1 tuuma)
   10. CE-hihnapyöräsuojus

2. Kohdista CE-hihnasuojuksen kannatin leikkuupöydän etulaipan takapuolella oleviin reikiin (Kuva 11).

3. Kiinnitä CE-hihnapyöräsuojus ja hihnasuojuksen kannatin leikkuupöydän etulaipan ulkopuolen reikään kuusiokantapultilla (¼ × 1 tuuma) ja laippamutterilla (¼ tuumaa) kuvan mukaisesti (Kuva 11).

4. Kiinnitä hihnasuojuksen kannatin leikkuupöydän etulaipan sisäpuolen reikään lukkopultilla (¼ × ¾ tuumaa) ja laippamutterilla (¼ tuumaa) kuvan mukaisesti (Kuva 11).

5. Kohdista CE-hihnasuojuksen kannattimen takalaipan reikä leikkuupöydässä olevaan reikään, josta irrotettiin hihnasuojuksen kannatin kohdan Suojuksen asennuskannattimen irrotus vaiheessa 1. Katso Kuva 11.

6. Kiinnitä CE-hihnasuojuksen kannattimen takalaippa leikkuupöytään kuusiokantapultilla (⅜ × 1 tuuma) ja laippamutterilla (⅜ tuumaa) kuvan mukaisesti (Kuva 11).

7. Kohdista levymutteri CE-hihnasuojuksen kannattimen yläosan reikään ja paina levymutteri kannattimeen (Kuva 11).

8. Asenna takasuojus löysästi leikkuupöytään kuusiokantapultilla (⅜ × 1 tuuma) ja laippamutterilla (⅜ tuumaa) kuvan mukaisesti (Kuva 11).

   Kiristä kiinnikkeet puhaltimen asennuksen jälkeen. Katso kohta Puhaltimen asennus.

   Important: Tämä vaihe koskee vain 122 cm:n leikkuupöytiä.

1. Kohdista CE-hihnapyöräsuojuksen reiät suuntaimen etukannattimessa olevaan reikään ja leikkuupöydän etulaipan ulkopuolella olevaan reikään (Kuva 12).

   Note: CE-hihnapyöräkiinnike kiertyy suuntaimen kannattimen ulkoreunan ympäri.



   Kuva 12

   1. CE-hihnapyöräsuojus
   2. Laippakantapultti (¼ × 1 tuumaa)
   3. Lukkopultti (¼ × ¾ tuumaa)
   4. Laippamutteri (¼ tuumaa)
   5. Levymutteri
   6. Hihnasuojuksen kannatin

2. Kohdista CE-hihnasuojuksen kannatin leikkuupöydän etulaipan takapuolella oleviin reikiin (Kuva 12).

3. Kiinnitä CE-hihnapyöräsuojus ja hihnasuojuksen kannatin leikkuupöydän etulaipan ulkopuolen reikään kuusiokantapultilla (¼ × 1 tuumaa) ja laippamutterilla (¼ tuumaa) kuvan mukaisesti (Kuva 12).

4. Kiinnitä hihnasuojuksen kannatin leikkuupöydän etulaipan sisäpuolen reikään lukkopultilla (¼ × ¾ tuumaa) ja laippamutterilla (¼ tuumaa) kuvan mukaisesti (Kuva 12).

5. Kohdista levymutteri CE-hihnasuojuksen kannattimen yläosan reikään ja paina levymutteri kannattimeen (Kuva 12).

1. Kohdista CE-akselisuojus kolmeen pulttiin ja kolmeen mutteriin, joilla ylälaakeripesä on kiinnitetty (Kuva 13).



   Kuva 13

   1. Hammastettu mutteri (5/16 tuumaa)
   2. CE-akselisuojus
   3. Pultti ja mutteri (ylälaakeripesä)
   4. Kuusiokantapultti (¼ × ¾ tuumaa)
   5. CE-etusuojus
   6. Lukkomutteri (¼ tuumaa)
   7. CE-kiristinsuojus

2. Kiinnitä CE-akselisuojus puhaltimeen kolmella hammastetulla mutterilla (Kuva 13).

Asenna CE-akselisuojus puhallinkokoonpanoon kahdella mutterilla ja kahdella aluslaatalla (Kuva 14).

Kuva 14

1. Mutteri
2. Aluslaatta
3. CE-akselisuojus (HD)
4. Pultti

1. Kohdista CE-etusuojus yläpuhallinkoteloon (Kuva 13).

2. Kiinnitä CE-etusuojus yläpuhallinkoteloon kuusiokantapultilla (¼ × ¾ tuumaa) ja lukkomutterilla (¼ tuumaa) kuvan mukaisesti (Kuva 13).

3. Kohdista CE-kiristinsuojus yläpuhallinkoteloon (Kuva 13).

4. Kiinnitä CE-kiristinsuojus yläpuhallinkoteloon kahdella kuusiopultilla (¼ × ¾ tuumaa) ja kahdella lukkomutterilla (¼ tuumaa) kuvan mukaisesti (Kuva 13).

Jos puhallinkokoonpano on asennettu, irrota se leikkuupöydästä seuraavasti:

1. Vedä jousikuormitteinen kiristinpyörä poispäin kiinteästä jousitapista ja irrota hihna kiristinpyörästä (Kuva 15).



   Kuva 15

   1. Lukitsimen tappi (lukitussa asennossa)
   2. Suppilon kannake
   3. Puhallinkokoonpano
   4. Jousen koukkupäät
   5. Kiristinpyörän kääntökannatin
   6. Hihna (kohdistettu kiristinpyörään)
   7. Kiristinpyörän jousitappi
   8. Jousi
   9. Kiinteä jousitappi

2. Siirrä kiristinpyörän kääntökannatinta kohti kiinteää jousitappia. Irrota jousen koukku kiristinpyörän jousitapista (Kuva 15).

3. Vie hihna kiristinpyörän alta (Kuva 16).



   Kuva 16

   1. Käyttöpyörä
   2. Puhaltimen hihna
   3. Puhaltimen hihnapyörä
   4. Hihna-/kiristinpyörä
   5. Puhallin (kotelo siirretty kuvan selkeyttämiseksi)
   6. Puhallin paikallaan (kotelo irrotettu kuvan selkeyttämiseksi)
   7. Leikkuupöytä

4. Irrota hihna käyttöpyörältä (Kuva 16).

5. Siirrä puhaltimen lukitsimen tappi avoimeen asentoon ja käännä puhallin ulospäin (Kuva 15).

6. Irrota puhallin ja hihna leikkuupöydästä.

1. Kohdista alempi CE-alasuojus puhallinsuppilon kannakkeeseen kuvan mukaisesti (Kuva 17).



   Kuva 17

   1. Reikä 1
   2. Reikä 2
   3. Reikä 3
   4. Reikä 4
   5. CE-alasuojus
   6. Aluslaatta
   7. Kuusiokantapultti (¼ × ¾ tuumaa)
   8. Lukkomutteri (¼ tuumaa)
   9. Niitit
   10. Puhallinsuppilon kannake
   11. Poran terä 7 mm (¼ tuumaa)

2. Kohdista alemman CE-alasuojuksen reiät 2 ja 4 puhallinsuppilon kannakkeen läpi työntyviin niitteihin (Kuva 17).

   Note: Varmista, että CE-alasuojuksen laippa (jossa on reiät) on tasaisesti puhallinsuppilon kannaketta vasten.

3. Merkitse CE-alasuojuksen reikien 1 ja 3 ääriviivat puhallinsuppilon kannakkeeseen ja irrota CE-suojus (Kuva 17).

4. Paikanna puhallinsuppilon kannakkeeseen tehdyt merkinnät ja tee lävistimellä reikä niiden keskelle.

5. Poraa 7 mm:n (¼ tuuman) reiät kahden puhallinsuppilon kannakkeeseen lävistetyn merkin kohdalle (Kuva 17).

Note: Asenna CE-alasuojus ja leikkuupöydästä irrotettu puhallinkokoonpano. Katso E-Z Vac™ -puhallin- ja vetosarjan asennusohjeet.

1. Kohdista CE-alasuojus puhallinsuppilon kannakkeeseen (Kuva 17).

2. Kohdista CE-alasuojuksen reiät 2 ja 4 puhallinsuppilon kannakkeen läpi työntyviin niitteihin (Kuva 17).

3. Kiinnitä CE-alasuojus puhaltimeen kahdella kuusiopultilla (¼ × ¾ tuumaa), kahdella aluslaatalla ja kahdella lukkomutterilla (¼ tuumaa) CE-suojuksen reikien 1 ja 4 läpi (Kuva 17).

Jos puhallin irrotettiin, asenna puhallinkokoonpano leikkuupöytään seuraavasti:

Note: Lisätietoja on 122 tai 132 cm:n pehmeän E-Z Vac™ -kaksoiskerääjän käyttöoppaassa.

1. Kohdista puhaltimen hihna puhaltimen hihnapyörän ympäri (Kuva 16).

2. Kohdista puhaltimen saranatappi leikkuupöydän saranatapin reikään ja laske puhallin leikkuupöydälle.

3. Avaa puhaltimen lukitsimen tappi, sulje puhallin leikkuupöytää vasten ja kiinnitä lukitsimen tappi suppilon kannakkeeseen (Kuva 15).

   Note: Varmista, että lukitsimen tappi ulottuu suppilon kannakkeen ja CE-hihnapyöräsuojuksen reiän läpi.

4. Vie hihna tilapäisesti kiristinpyörän alta (Kuva 16).

5. Vie hihna käyttöpyörän ympäri (Kuva 16).

6. Siirrä hihna-/kiristinpyörää kohti kiinteää jousitappia ja asenna jousi kohdistamalla jousikoukku kiristinpyörän jousitappiin (Kuva 15).

7. Vedä jousikuormitteinen hihna-/kiristinpyörä poispäin kiinteästä jousitapista ja vie hihna kiristinpyörän ympärille (Kuva 16).

1. Asenna aluslaatta (5/16 × ¾ tuumaa) kuusiokantapulttiin (¼ × ¾ tuumaa) kuvan mukaisesti (Kuva 18).



   Kuva 18

   122 cm:n leikkuupöytä kuvassa

   1. Kuusiokantapultti (¼ × ¾ tuumaa)
   2. Aluslaatta (5/16 × ¾ tuumaa)
   3. Hihnasuojus
   4. Aluslaatta (¼ × ½ tuumaa)
   5. Kiinnike
   6. Leikkuupöydän kannattimen lovi
   7. CE-hihnasuojuksen kannatin
   8. Levymutteri

2. Asenna pultti ja aluslaatta hihnasuojuksen (alkuperäisestä puhallin- ja vetosarjasta) yläosassa olevan reiän läpi (Kuva 18).

3. Asenna aluslaatta (¼ × ½ tuumaa) ja kiinnike kuusiokantapultin kierteisiin hihnasuojuksen alapuolella (Kuva 18).

   Varmista, että pultin kanta ja aluslaatta ovat tasan hihnasuojuksen yläpinnan kanssa ja että aluslaatta ja kiinnike ovat tasan suojuksen alapinnan kanssa.

1. Avaa puhaltimen lukitus ja vedä se osittain ulos.

2. Kohdista hihnasuojus leikkuupöydän laippojen loviin (Kuva 18).

3. Kohdista suojuksen kuusiokantapultti hihnasuojuksen kannattimen levymutteriin.

4. Kiinnitä hihnasuojus suojuksen kannattimeen kuusiokantapultilla (Kuva 18).

5. Avaa puhaltimen lukitsimen tappi, sulje puhallin leikkuupöytää vasten ja kiinnitä lukitsimen tappi suppilon kannakkeeseen.
