CE-Kit

Falls installiert, entfernen Sie die Riemenabdeckung wie nachfolgend beschrieben:

1. Drehen Sie die Schraube, mit der die Riemenabdeckung am Mähwerk befestigt ist, nach links, um sie zu lösen (Bild 2).



   Bild 2

   1. Schraube (zur Riemenabdeckung gehörig)
   2. Riemenabdeckung
   3. Abdeckungsbefestigungshalterung
   4. Bundmutter (⅜")
   5. Schlossschraube (⅜" x ⅞")

2. Entfernen Sie die Riemenabdeckung und Schraube von der Befestigungshalterung (Bild 2).

Note: Bewahren Sie die Riemenabdeckung und Schraube für einen späteren Einbau auf, wenn Sie den Mäher mit abgenommenen Gebläse verwenden.

1. Entfernen Sie die zwei Schrauben und zwei Bundmuttern, mit denen die Befestigungshalterung für die Abdeckung am Mähwerk befestigt ist (Bild 2).

2. Entfernen Sie die Halterung.

   Note: Bewahren Sie die Befestigungshalterung für die Abdeckung, die Schrauben und die Bundmutter für den Einbau auf, wenn der Mäher mit abgenommenen Gebläse eingesetzt wird.

Nehmen Sie die Schlossschraube und Mutter von der vorhandenen unteren Stützstange ab und entfernen Sie die Stützstange (Bild 3).

Note: Bewahren Sie die Schlossschraube und Mutter auf.

Bild 3

1. Vorhandene untere Stützstange
2. Mutter
3. Schlossschraube

Montieren Sie die neue untere Stützstange mit der vorher entfernten Schlossschraube und Mutter (Bild 4).

Bild 4

1. Vorhandene untere Stützstange
2. Mutter
3. Schlossschraube

Falls das Gebläse-Kit an der Maschine installiert ist, nehmen Sie die installierte Riemenabdeckung vom Gebläse- und Antriebs-Kit wie folgt ab:

1. Entfernen Sie die Daumenschraube, die die Riemenabdeckung festhält (Bild 7).



   Bild 7

   1. Daumenschraube
   2. Riemenabdeckung

2. Bewegen Sie die Abdeckung nach außen, bis die Kante der Abdeckung die Haken in den Mähwerk-Flanschen freigibt (Bild 7).

3. Entfernen Sie die Abdeckung vom Mähwerk.

   Note: Werfen Sie die Daumenschraube weg.

Falls das Gebläse-Kit an der Maschine befestigt ist, nehmen Sie die installierte Riemenabdeckungshalterung vom Gebläse- und Antriebs-Kit wie folgt ab:

1. Entfernen Sie die zwei Schlossschrauben (¼" x ¾") und zwei Sicherungsmuttern (¼"), mit denen die Halterung der Riemenabdeckung am vorderen Flansch des Mähwerks befestigt ist (Bild 8).



   Bild 8

   1. Schlossschraube (¼" x ¾")
   2. Riemenabdeckungshalterung
   3. Sicherungsmutter (¼")

2. Nehmen Sie die Halterung der Riemenabdeckung vom Mähwerk ab (Bild 8).

   Note: Werfen Sie die Halterung der Riemenabdeckung weg.

1. Entfernen Sie die gezackten Muttern, mit denen die Wellenabdeckung am Gebläse befestigt ist (Bild 9).

   Note: Lockern Sie nicht die Schrauben und Muttern, mit denen das obere Lagergehäuse unter der Wellenabdeckung befestigt ist.



   Bild 9

   Entfernen der Gebläsewellenabdeckung und Befestigungen

   1. Gezackte Mutter (5/16")
   2. Wellenabdeckung
   3. Schraube und Mutter (oberes Lagergehäuse)
   4. Sechskantschraube (¼" x ¾")
   5. Sicherungsmutter (1/4")

2. Nehmen Sie die Wellenabdeckung ab und werfen sie weg (Bild 9).

3. Entfernen Sie die drei Sechskantschrauben (1/4" x 3/4") und drei Sicherungsmuttern (1/4") vom Gebläsegehäuse, wie in Bild 9 abgebildet.

1. Entfernen Sie die beiden Muttern und Unterlegscheiben, mit denen die Wellenabdeckung am Gebläse befestigt ist (Bild 10).



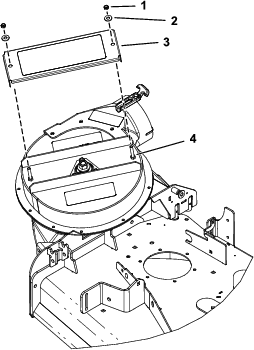

   Bild 10

   Bild zeigt 122 cm-Mähwerk

   1. Mutter
   2. Scheibe
   3. Wellenabdeckung
   4. Schraube

2. Nehmen Sie die Wellenabdeckung ab und werfen sie weg (Bild 10).

1. Fluchten Sie die Löcher der CE-Riemenscheiben-Schutzvorrichtung mit dem Loch in der vorderen Ablenkblech-Halterung und dem äußeren Loch im vorderen Mähwerkflansch aus (Bild 11).

   Note: Die CE-Riemenscheiben-Halterung umgibt fasst um die äußere Kante der Ablenkblechhalterung.



   Bild 11

   1. Sechskantschraube (⅜" x 1")
   2. Bundmutter (⅜")
   3. Hintere Schutzvorrichtung (nur 122-cm-Mähwerk)
   4. Riemenabdeckungshalterung
   5. Klippmutter
   6. Bundmutter (¼")
   7. Mähwerkflansch (vorne)
   8. Schlossschraube (¼" x ¾")
   9. Bundkopfschraube (¼" x 1")
   10. CE-Riemenscheiben-Schutzvorrichtung

2. Fluchten Sie die Halterung der CE-Riemenabdeckung mit den Löchern an der Rückseite des vorderen Mähwerkflansches aus (Bild 11).

3. Befestigen Sie die CE-Riemenscheiben-Schutzvorrichtung und die Halterung der Riemenabdeckung mit der Sechskantschraube (¼" x 1") und einer Bundmutter (¼") im äußeren Loch des vorderen Mähwerkflansches, wie in Bild 11 abgebildet.

4. Befestigen Sie die Riemenscheiben-Schutzvorrichtung mit einer Schlossschraube (¼" x ¾") und einer Bundmutter (¼") im inneren Loch des vorderen Mähwerkflansches, wie in Bild 11 abgebildet.

5. Fluchten Sie das Loch im hinteren Flansch der CE-Riemenabdeckungshalterung mit dem Loch im Mähwerk aus, aus dem Sie die Riemenabdeckungshalterung in Schritt 1 von Entfernen der Befestigungshalterung für die Abdeckung entfernt haben; siehe Bild 11.

6. Befestigen Sie den hinteren Flansch der Halterung der CE-Riemenabdeckung mit einer Sechskantschraube (⅜" x 1") und einer Bundmutter (⅜") am Mähwerk, wie in Bild 11 abgebildet.

7. Fluchten Sie die Klippmutter mit dem Loch oben in der Halterung der CE-Riemenabdeckung aus und drücken Sie die Klippmutter auf die Halterung (Bild 11).

8. Befestigen Sie die hintere Schutzvorrichtung mit einer Sechskantschraube (⅜" x 1") und einer Bundmutter (⅜") lose am Mähwerk, wie in Bild 11 abgebildet.

   Ziehen Sie die Befestigungen nach dem Montieren des Gebläses an, siehe Einbauen des Gebläses.

   Important: Dieser Schritt gilt nur für 122-cm-Mähwerke.

1. Fluchten Sie die Löcher der CE-Riemenscheiben-Schutzvorrichtung mit dem Loch in der vorderen Ablenkblech-Halterung und dem äußeren Loch im vorderen Mähwerkflansch aus (Bild 12).

   Note: Die CE-Riemenscheiben-Halterung umgibt fasst um die äußere Kante der Ablenkblechhalterung.



   Bild 12

   1. CE-Riemenscheiben-Schutzvorrichtung
   2. Bundkopfschraube (¼" x 1")
   3. Schlossschraube (¼" x ¾")
   4. Bundmutter (¼")
   5. Klippmutter
   6. Riemenabdeckungshalterung

2. Fluchten Sie die Halterung der CE-Riemenabdeckung mit den Löchern an der Rückseite des vorderen Mähwerkflansches aus (Bild 12).

3. Befestigen Sie die CE-Riemenscheiben-Schutzvorrichtung und die Halterung der Riemenabdeckung mit der Sechskantschraube (¼" x 1") und einer Bundmutter (¼") im äußeren Loch des vorderen Mähwerkflansches, wie in Bild 12 abgebildet.

4. Befestigen Sie die Riemenscheiben-Schutzvorrichtung mit einer Schlossschraube (¼" x ¾") und einer Bundmutter (¼") im inneren Loch des vorderen Mähwerkflansches, wie in Bild 12 abgebildet.

5. Fluchten Sie die Klippmutter mit dem Loch oben in der Halterung der CE-Riemenabdeckung aus und drücken Sie die Klippmutter auf die Halterung (Bild 12).

1. Fluchten Sie die CE-Wellenschutzvorrichtung mit den drei Schrauben und drei Muttern im oberen Lagergehäuse aus (Bild 13).



   Bild 13

   1. Gezackte Mutter (5/16")
   2. CE-Wellenschutzvorrichtung
   3. Schraube und Mutter (oberes Lagergehäuse)
   4. Sechskantschraube (¼" x ¾")
   5. Vordere CE-Schutzvorrichtung
   6. Sicherungsmutter (¼")
   7. Schutzvorrichtung für CE-Spannvorrichtung

2. Befestigen Sie die CE-Wellenschutzvorrichtung mit den drei gezackten Muttern am Gebläse (Bild 13).

Befestigen Sie die CE-Wellenschutzvorrichtung mit zwei Muttern und zwei Scheiben am Gebläse (Bild 14).

Bild 14

1. Mutter
2. Scheibe
3. CE-Wellenschutzvorrichtung ( HD)
4. Schraube

1. Fluchten Sie die vordere CE-Schutzvorrichtung mit dem oberen Gebläsegehäuse aus (Bild 13).

2. Befestigen Sie die vordere CE-Schutzvorrichtung mit einer Sechskantschraube (¼" x ¾") und einer Sicherungsmutter (¼") am oberen Gebläsegehäuse, wie in Bild 13 abgebildet.

3. Fluchten Sie die Schutzvorrichtung der CE-Spannvorrichtung mit dem oberen Gebläsegehäuse aus (Bild 13).

4. Befestigen Sie die Schutzvorrichtung der CE-Spannvorrichtung mit einer Sechskantschraube (¼" x ¾") und zwei Sicherungsmuttern (¼") am oberen Gebläsegehäuse, wie in Bild 13 abgebildet.

Falls das Gebläse montiert ist, nehmen Sie es wie folgt vom Mähwerk ab:

1. Ziehen Sie die gefederte Spannscheibe von der starren Federstrebe weg und nehmen Sie den Riemen von der Spannscheibe (Bild 15).



   Bild 15

   1. Arretierbolzen (verriegelt)
   2. Auswurfkanalhalterung
   3. Gebläse
   4. Federhakenenden
   5. Spannscheiben-Schwenkhalterung
   6. Riemen (mit Spannscheibe ausgefluchtet)
   7. Spannscheibenfederstrebe
   8. Feder
   9. Starre Federstrebe

2. Bewegen Sie die Spannscheiben-Schwenkhalterung zur starren Federstrebe. Entfernen Sie den Haken der Feder von der Spannscheibenfederstrebe (Bild 15).

3. Verlegen Sie den Riemen unter der Spannscheibe (Bild 16).



   Bild 16

   1. Antriebsscheibe
   2. Gebläseriemen
   3. Gebläseriemenscheibe
   4. Spannscheibe, Riemenscheibe
   5. Gebläse (Gehäuse wurde zur Verdeutlichung versetzt)
   6. Gebläse in Position (Abschnitt des Gehäuses wurde zur Verdeutlichung entfernt)
   7. Mähwerk

4. Entfernen Sie den Riemen von der Antriebsscheibe (Bild 16).

5. Bewegen Sie Arretierbolzen des Gebläses in die geöffnete Stellung und schwenken Sie das Gebläse nach außen (Bild 15).

6. Entfernen Sie das Gebläse und den Riemen vom Mähwerkdeck.

1. Fluchten Sie die untere CE-Schutzvorrichtung mit der Halterung des Gebläse-Auswurfkanals aus, wie in Bild 17 abgebildet.



   Bild 17

   1. Loch 1
   2. Loch 2
   3. Loch 3
   4. Loch 4
   5. Untere CE-Schutzvorrichtung
   6. Scheibe
   7. Sechskantschraube (¼" x ¾")
   8. Sicherungsmutter (¼")
   9. Nietenenden
   10. Halterung des Gebläse-Auswurfkanals
   11. Bohrer, 7 mm

2. Fluchten Sie Loch 2 und Loch 4 der unteren CE-Schutzvorrichtung mit den Nietenenden aus, die durch die Halterung des Gebläse-Auswurfkanals hervorragen (Bild 17).

   Note: Stellen Sie sicher, dass der Flansch der unteren CE-Schutzvorrichtung (der Flansch mit den Löchern) bündig mit der Halterung des Gebläse-Auswurfkanals ist.

3. Markieren Sie den Rand von Loch 1 und Loch 3 der unteren CE-Schutzvorrichtung auf der Halterung des Gebläse-Auswurfkanals und entfernen Sie die CE-Schutzvorrichtung (Bild 17).

4. Finden Sie die Markierungen auf der Halterung des Gebläse-Auswurfkanals und körnen Sie die Stellen.

5. Bohren Sie an den beiden gekörnten Markierungen 7 mm-Löcher in die Gebläsekanalhalterung (Bild 17).

Note: Montieren Sie die untere CE-Schutzvorrichtung mit dem vom Mähwerk entfernten Gebläse; siehe E-Z Vac™ Gebläse- und Antriebskit-Installationsanweisungen.

1. Fluchten Sie die untere CE-Schutzvorrichtung mit der Halterung des Gebläse-Auswurfkanals aus (Bild 17).

2. Fluchten Sie Loch 2 und Loch 4 der unteren CE-Schutzvorrichtung mit den Nietenenden aus, die durch die Halterung des Gebläse-Auswurfkanals hervorragen (Bild 17).

3. Befestigen Sie die untere CE-Schutzvorrichtung mit zwei Sechskantschrauben (¼" x ¾"), zwei Unterlegscheiben und zwei Sicherungsmuttern (¼") durch das Loch 1 und das Loch 4 der CE-Schutzvorrichtung am Gebläse (Bild 17).

Falls Sie das Gebläse entfernt haben, montieren Sie das Gebläse wie folgt am Mähwerk:

Note: Siehe Bedienungsanleitung für E-Z Vac™ Heckfangsystem mit zwei Gewebefangkörben (122 cm oder 132 cm).

1. Fluchten Sie den Gebläseriemen um die Riemenscheibe des Gebläses aus (Bild 16).

2. Fluchten Sie den Lagerbolzen am Gebläse mit dem Lagerbolzenloch im Mähwerk aus und senken Sie das Gebläse auf das Mähwerk ab.

3. Öffnen Sie den Arretierbolzen des Gebläses, schließen Sie das Gebläse am Mähwerk und befestigen Sie den Arretierbolzen an der Auswurfkanalhalterung (Bild 15).

   Note: Vergewissern Sie sich, dass der Arretierbolzen durch das Loch in der Auswurfkanalhalterung und der CE-Riemenscheiben-Schutzvorrichtung herausragt.

4. Verlegen Sie den Riemen vorübergehend unter die Spannscheibe (Bild 16).

5. Verlegen Sie den Riemen um die Antriebsscheibe (Bild 16).

6. Bewegen Sie die Riemenscheibe bzw. Spannscheibe zur starren Federstrebe und setzen die Feder ein, indem Sie den Federhaken an der Strebe der Spannscheibenfeder ausfluchten (Bild 15).

7. Ziehen Sie die gefederte Spannscheibe bzw. Riemenscheibe von der starren Federstrebe weg und verlegen Sie den Riemen um die Spannscheibe (Bild 16).

1. Bringen Sie die Scheibe (5/16" x ¾") an der Sechskantschraube (¼" x ¾") an, wie in Bild 18 abgebildet.



   Bild 18

   Bild zeigt 122 cm-Mähwerk

   1. Sechskantschraube (¼" x ¾")
   2. Scheibe (5/16" x ¾")
   3. Riemenabdeckung
   4. Scheibe (¼" x ½")
   5. Halter
   6. Mähwerkhalterungkerbe
   7. CE-Riemenabdeckungshalterung
   8. Klippmutter

2. Setzen Sie die Schraube und die Scheibe durch das Loch oben an der Riemenabdeckung des OEM-Gebläse- und Antriebskits (Bild 18) ein.

3. Legen Sie von Unterseite der Riemenabdeckung die Scheibe (¼" x ½") und den Halter auf das Gewinde der Sechskantschraube (Bild 18).

   Stellen Sie sicher, dass der Schraubenkopf und die Scheibe bündig mit der Oberseite der Riemenabdeckung sind, und dass die Scheibe und der Halter bündig mit der Unterseite der Abdeckung sind.

1. Entriegeln Sie das Gebläse und ziehen Sie es teilweise aus.

2. Fluchten Sie die Riemenabdeckung mit den Kerben in den Mähwerkflanschen aus (Bild 18).

3. Fluchten Sie die Sechskantschraube in der Abdeckung mit der Klippmutter an der Halterung der Riemenabdeckung-halterung aus.

4. Befestigen Sie die Riemenabdeckung mit der Sechskantschraube an der Abdeckungshalterung (Bild 18).

5. Öffnen Sie den Arretierbolzen des Gebläses, schließen Sie das Gebläse am Mähwerk und befestigen Sie den Arretierbolzen an der Halterung des Auswurfkanals.
