Kit de montagem da luz frontal

Note: Este kit inclui apenas a montagem da luz frontal; vai necessitar de encomendar o kit de luzes. Para mais informações, contacte o seu distribuidor autorizado Toro.

1. Estacione a máquina numa superfície plana.

2. Engate o travão de mão.

3. Baixe as unidades de corte.

4. Desligue o motor e retire a chave da ignição.

5. Desligue os conectores de alimentação; consulte o Manual do utilizador da sua máquina.

Peças necessárias para este passo:

Utilize dois parafusos (0,312-18 x 0,625 pol.) para prender a montagem da luz na frente da máquina (Figura 1).

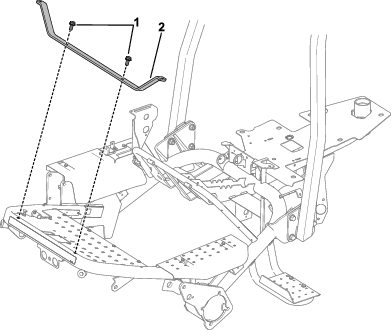

Figura 1

Instalação na Greensmaster 3150

1. Parafusos (0,312-18 x 0,625 pol.)
2. Montagem da luz

Peças necessárias para este passo:

1. Utilize dois parafusos (⅜-16 x ¾ pol.) para prender o suporte de montagem da luz na frente da máquina (A de Figura 2).

2. Instale a montagem da luz no suporte de montagem da luz com dois parafusos (0,313-18 x 1,25 pol.) e duas porcas (B de Figura 2).

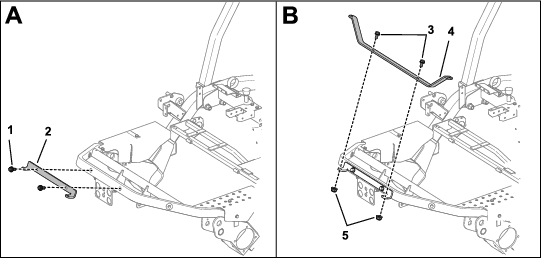

Figura 2

1. Parafuso (⅜-16 x ¾ pol.)
2. Suporte de montagem da luz
3. Parafusos (0,313-18 x 1,25 pol.)
4. Montagem da luz
5. Porcas

1. Se as luzes frontais se encontrarem na barra de segurança, remova-as da barra.

   Note: Guarde todas as peças removidas para instalação posterior.

2. Instale as luzes na montagem frontal (Figura 3).



   Figura 3

   Lado esquerdo mostrado

   1. Conjunto de luzes
   2. Porca de luz

Peças necessárias para este passo:

1. Se a cablagem tiver sido encaminhada para as luzes na barra de segurança, retire as braçadeiras de cabos que prendem as ligações da luz frontal da cablagem à estrutura (Figura 4 e Figura 5).

   Note: Pode deixar o segmento da luz traseira da cablagem ligado à barra de segurança se tiver uma luz traseira.

2. Encaminhe a cablagem e ligações das luzes para a nova montagem da luz como se mostra na Figura 4 e Figura 5.



   Figura 4

   Greensmaster 3250-D



   Figura 5

   Greensmaster 3150

3. Se não estiver a utilizar o kit de luzes traseiras, o ramal da cablagem com o conector das luzes traseiras (rotulado REAR WORK LIGHT) pode ser enrolado e preso com uma braçadeira junto do banco.

4. Ligue a cablagem do kit de luzes ao terminal na cablagem principal na consola.

5. Encaminhe as ligações das luzes da cablagem ao longo da estrutura para a nova montagem da luz (Figura 6 e Figura 7).



   Figura 6

   Greensmaster 3250-D



   Figura 7

   Greensmaster 3150

6. Prenda a cablagem à máquina utilizando as braçadeiras de cabos fornecidas.

   Important: Encaminhe a cablagem afastando-a de todas as partes quentes, afiadas ou móveis; prenda com braçadeiras de cabos se necessário.
