2 veya 4 Kişilik Tente Seti

Workman® GTX Genel Hizmet Araçları

Model No. 07921-Serial No. 400000000 and Up

Model No. 07922-Serial No. 400000000 and Up

Montaj

Makinenin Hazırlanması

  1. Makineyi düz bir zemine park edin.

  2. Park frenini etkinleştirin.

  3. Motoru kapatın ve anahtarı çıkarın.

  4. Akü bağlantısını ayırın; Kullanma Kılavuzuna bakın.

  5. Yük kasasını boşaltma konumuna yükseltin ve kasa tutma çubuğuyla sabitleyin.

Montaj Boruları için Delikler Açma

  1. Şekil Şekil 1 ile gösterilen ebatları kullanarak, makinenin her iki tarafındaki zemin levhalarının dış kısmında 1 adet delik (5/16 inç) açın.

    g259750

    Şekil 1

  2. Şekil Şekil 2 ile gösterilen ebatları kullanarak, makinenin sağ ve sol taraflarındaki ayaklıkların dış kısmında 1 adet delik (5/16 inç) açın.

    g259751

    Şekil 2

Ön Montaj Borularının Takılması

Bu prosedür için gerekli parçalar:

Ön montaj borusu2
Flanş başlı cıvata (5/16 x 3 inç)2
Ara parça (⅝ x 1 inç)2
Flanşlı somun (5/16 inç)4
Taşıyıcı cıvata (5/16 x 2 inç)2

Şekil Şekil 3 ile gösterildiği gibi, 2 flanş başlı cıvatayı (5/16 x 3 inç), 2 ara parçayı (⅝ x 1 inç), 4 flanşlı somunu (5/16 inç) ve 2 taşıyıcı cıvatayı (5/16 x 2 inç) kullanarak 2 ön montaj borusunu gevşek bir şekilde takın.

g268153

Şekil 3

Sol taraf gösterilmiştir

  1. Flanşlı somun (5/16 inç)
  2. Ön montaj borusu
  3. Flanş başlı cıvata (5/16 x 3 inç)
  4. Taşıyıcı cıvata (5/16 x 2 inç)
  5. Ara parça (⅝ x 1 inç)

Yan Panellerin Çıkarılması

Benzinli Makinelerde

Important: Bu işleme başlamadan önce, makinenizde zaten montaj delikleri olup olmadığını kontrol edin. Yoksa, bu işleme başlayın.

Note: Bu işlem boyunca çıkardığınız tüm donanımı saklayın.

  1. Yakıt deposunu depo tepsisine sabitleyen flanş başlı cıvatayı sökün (Şekil 4).

    g033946

    Şekil 4

    1. Yakıt deposu
    2. Vida
    3. Bastırma düzeneği
    4. Yakıt hattı
    5. Havalandırma hortumu
    6. Flanş başlı cıvata

  2. Bastırma düzeneğini sabitleyen vidaları sökün (Şekil 4).

  3. Havalandırma borusunu ve yakıt hattını depodan ayırın (Şekil 4).

    Note: Yakıt hattını depodan ayırırken dökülebilecek yakıtı tutmaya ve temizlemeye hazırlıklı olun.

    Tehlike

    Bazı koşullarda, yakıt aşırı derecede yanıcı ve patlayıcıdır. Benzinin yanması veya patlaması sizi ve başkalarını yakabilir, maddi hasar verebilir.

    • Yakıt deposundaki yakıtı motor soğukken boşaltın. Bu işlemi açık havada yapın. Dökülen yakıtı silerek giderin.

    • Yakıtla çalışırken asla sigara içmeyin ve alevlerden veya kıvılcımların yakıt buharlarını tutuşturabileceği yerlerden uzak durun.

  4. Yakıt deposunu tepsiden çıkarın.

  5. Depo tepsisini şasiye sabitleyen 2 flanş başlı cıvatayı sökün (Şekil 5).

    g033947

    Şekil 5

    1. Depo tepsisi
    2. Flanş başlı cıvata

  6. Sol yan paneli alt koltuk grubuna sabitleyen 4 vidayı sökün (Şekil 6).

    g034000

    Şekil 6

    1. Sol yan panel
    2. Vida

  7. Önce eksi (-), ardından da artı (+) kabloyu aküden ayırın (Şekil 7).

    g034125

    Şekil 7

    1. Somun
    2. Artı (+) kablo
    3. Cıvata
    4. Eksi (-) kablo

  8. Akü tepsisini şasiye sabitleyen 2 flanş başlı cıvatayı sökün (Şekil 8).

    g033999

    Şekil 8

    1. Flanş başlı cıvata
    2. Sac vidası
    3. Sağ yan panel

  9. Sağ yan paneli alt koltuk grubuna sabitleyen 4 vidayı sökün (Şekil 8).

Elektrikli Makinelerde

Important: Bu işleme başlamadan önce, makinenizde zaten montaj delikleri olup olmadığını kontrol edin. Yoksa, bu işleme başlayın.

Note: Bu işlem boyunca çıkardığınız tüm donanımı saklayın.

  1. Sağ yan paneli makineye sabitleyen 4 sac vidasını sökün (Şekil 9).

    g035126

    Şekil 9

    1. Sağ yan panel
    2. Sac vidası

  2. Şarj cihazı braketini akü tepsisine sabitleyen 2 cıvatayı sökün (Şekil 10).

    g035124

    Şekil 10

    1. Sol yan panel
    2. Sac vidası
    3. Cıvata

  3. Sol yan paneli makineye sabitleyen 4 sac vidasını sökün (Şekil 10).

Destek Braketinde Delik Açma

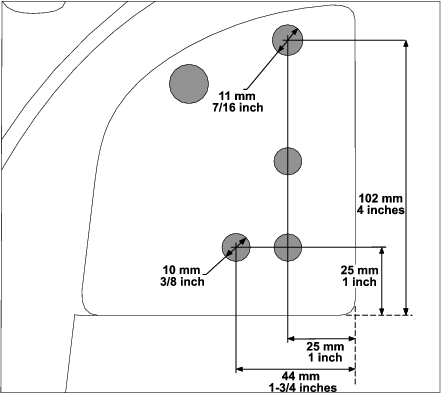

Şekil Şekil 11 ile gösterilen ölçümleri kullanarak destek braketinde delik açın.

En üstteki deliği açarken, dış brakete, şasi borusuna ve bölme sacına kadar delin.

Dikkat

Elektrikli bir makinenin şasisinin sağ tarafında delik açarken dikkatli olun.

Çok fazla delerseniz, akülere ve diğer bileşenlere zarar verebilirsiniz.

g260925

Şekil 11

Yan Panellerin Takılması

Benzinli Makinelerde

  1. Daha önce söktüğünüz 4 vidayı kullanarak sağ paneli sabitleyin (Şekil 8).

  2. Daha önce söktüğünüz 2 flanş başlı cıvatayı kullanarak akü tepsisini şasiye sabitleyin (Şekil 8).

  3. Daha önce söktüğünüz 2 cıvata ile 2 somunu kullanarak akü kablolarını sabitleyin ve akü terminallerini bağlayın (Şekil 7).

  4. Daha önce söktüğünüz 4 vidayı kullanarak sol paneli sabitleyin (Şekil 6).

  5. Daha önce söktüğünüz 2 flanş başlı cıvatayı kullanarak depo tepsisini şasiye sabitleyin (Şekil 5).

  6. Yakıt deposunu yakıt tepsisine yerleştirin.

  7. Yakıt hattını ve havalandırma borusunu yakıt deposuna bağlayın (Şekil 4).

  8. Daha önce söktüğünüz vidaları kullanarak bastırma düzeneğini sabitleyin (Şekil 4).

  9. Daha önce söktüğünüz flanş başlı cıvatayı kullanarak yakıt deposunu depo tepsisine sabitleyin (Şekil 4).

  10. Yakıt deposunu doldurun; bkz. Kullanma Kılavuzu.

Elektrikli Makinelerde

  1. Daha önce söktüğünüz 4 sac vidasını kullanarak sol paneli sabitleyin (Şekil 10).

  2. Daha önce söktüğünüz 2 cıvatayı kullanarak şarj cihazı braketini akü tepsisine sabitleyin (Şekil 10).

  3. Daha önce söktüğünüz 4 sac vidasını kullanarak sağ paneli sabitleyin (Şekil 9).

Arka Montaj Borularının ve Boru Montaj Braketinin Takılması

Bu prosedür için gerekli parçalar:

Arka montaj borusu2
Boru montaj braketi1
Flanş başlı cıvata (5/16 x 3 inç)2
Flanşlı somun (5/16 inç)2
Flanş başlı cıvata (⅜ x 1¾ inç)2
Flanş başlı cıvata (⅜ x 3½ inç)2
Kilit somunu (⅜ inç)4
İnce ayar contası1

  1. Şekil Şekil 12 ile gösterildiği gibi, 2 flanş başlı cıvatayı (⅜ x 3½ inç), 2 flanş başlı cıvatayı (⅜ x 1¾ inç) ve 4 kilit somununu (⅜ inç) kullanarak 2 arka montaj borusunu gevşek bir şekilde takın.

    g261071

    Şekil 12

    Sol taraf gösterilmiştir

    1. Arka montaj borusu
    2. Kilit somunu (⅜ inç)
    3. Flanş başlı cıvata (⅜ x 1¾ inç)
    4. Flanş başlı cıvata (⅜ x 3½ inç)

  2. 2 flanş başlı cıvatayı (5/16 x 3 inç) ve 2 flanşlı somunu (5/16 inç) kullanarak, boru montaj braketini şekil Şekil 13 ile gösterildiği gibi arka montaj borularına sabitleyin.

  3. İnce ayar contasını boru montaj braketinin üstüne takın (Şekil 13).

    g259788

    Şekil 13

    1. İnce ayar contası
    2. Flanşlı somun (5/16 inç)
    3. Flanş başlı cıvata (5/16 x 3 inç)
    4. Boru montaj braketi

  4. 1. adımda taktığınız sabitleme elemanlarını sıkın.

    5/16 inç sabitleme elemanlarını 20 ila 25 N∙m torkla sıkın.

    ⅜ inç sabitleme elemanlarını 37 ila 45 N∙m torkla sıkın.

Uzun Tente Destek Braketlerinin Takılması

Sadece 4 Kişilik bir Tente için

Bu prosedür için gerekli parçalar:

Uzun tente destek braketi2
Altıgen pullu cıvata (5/16 x ¾ inç)8
İnce ayar contası2

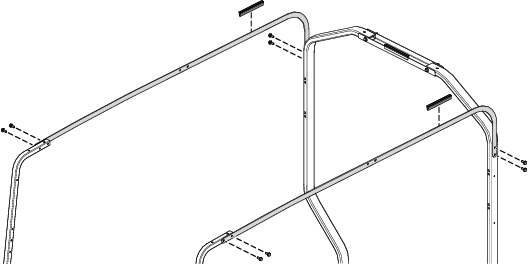

  1. Şekil 14 ile gösterildiği gibi 8 adet altıgen pullu cıvatayı (5/16 ve ¾ inç) kullanarak 2 uzun tente destek braketini ön ve arka montaj borularına sabitleyin.

  2. 2 ince ayar contasını, 2 uzun tente destek braketinin üzerine takın (Şekil 14).

    g261122

    Şekil 14

Tentenin Takılması

Bu prosedür için gerekli parçalar:

Tente1
Flanş başlı cıvata (¼ x 1¾ inç)4
Sızdırmazlık rondelası4
Kilit somunu (¼ inç)4

Important: Bir ayna seti takacaksanız, tenteden önce onu takın.

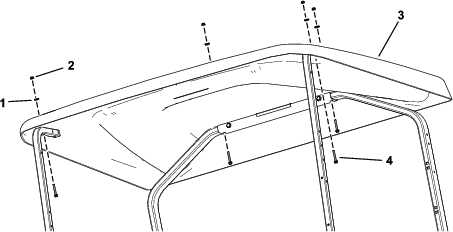

Şekil 15 ile gösterildiği gibi 4 flanş başlı cıvatayı (¼ x 1¾ inç), 4 sızdırmazlık rondelasını ve 4 kilit somununu (¼ inç) kullanarak tenteyi ön ve arka montaj borularına sabitleyin.

g259844

Şekil 15

2 kişilik tente gösterilmiştir

  1. Sızdırmazlık rondelası
  2. Kilit somunu (¼ inç)
  3. Tente
  4. Flanş başlı cıvata (¼ x 1¾ inç)

Tente Destek Braketinin Takılması

Bu prosedür için gerekli parçalar:

Tente destek braketi1
Flanş başlı cıvata (¼ x 2¼ inç)2
Kilit somunu (¼ inç)2
Sızdırmazlık rondelası2
İnce ayar contası1
Ara parça (¼ inç)2

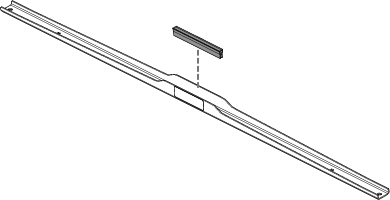

  1. İnce ayar contasını boru montaj braketinin üstüne takın (Şekil 16).

    g259845

    Şekil 16

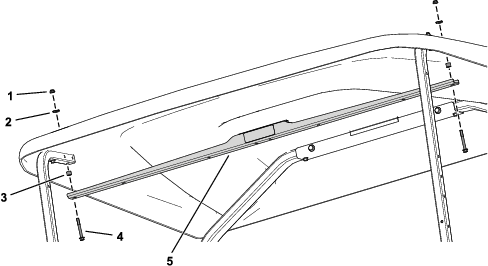

  2. Şekil 17 ile gösterildiği gibi 2 flanş başlı cıvatayı (¼ x 2¼ inç), 2 ara parçayı (¼ inç), 2 sızdırmazlık rondelasını ve 2 kilit somununu (¼ inç) kullanarak tente destek braketini ön destek borularına ve tenteye sabitleyin.

    g259846

    Şekil 17

    2 kişilik tente gösterilmiştir

    1. Kilit somunu (¼ inç)
    2. Sızdırmazlık rondelası
    3. Ara parça (¼ inç)
    4. Flanş başlı cıvata (¼ x 2¼ inç)
    5. Tente destek braketi

Tente Destek Borusunun Takılması

Sadece 4 Kişilik bir Tente için

Bu prosedür için gerekli parçalar:

Tente destek borusu1
Kilit somunu (¼ inç)6
Sızdırmazlık rondelası2
Flanş başlı cıvata (¼ x 1½ inç)2
Köpük dolgu1
Flanş başlı cıvata (¼ x 1¼ inç)4

  1. Köpük dolguyu tente destek borusuna uygulayın (Şekil 18).

    g261160

    Şekil 18

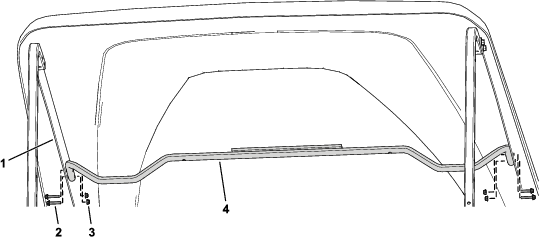

  2. Şekil 19 ile gösterildiği gibi 4 flanş başlı cıvatayı (¼ x 1¼ inç) ve 4 kilit somununu (¼ inç) kullanarak tente destek borusunu uzun tente destek braketlerine sabitleyin.

    g262068

    Şekil 19

    1. Uzun tente destek braketi
    2. Flanş başlı cıvata (¼ x 1¼ inç)
    3. Kilit somunu (¼ inç)
    4. Tente destek borusu

  3. Tente destek borusunu şablon olarak kullanarak, tentede 2 delik (6 mm veya ¼ inç) açın.

  4. Şekil 20 ile gösterildiği gibi 2 flanş başlı cıvatayı (¼ x 1½ inç), 2 sızdırmazlık rondelasını ve 2 kilit somununu (¼ inç) kullanarak tente destek borusunu tenteye sabitleyin.

    g261161

    Şekil 20

    1. Kilit somunu (¼ inç)
    2. Sızdırmazlık rondelası
    3. Flanş başlı cıvata (¼ x 1½ inç)
    4. Tente destek borusu
