Kit CE

Se estiver instalada a cobertura da correia de equipamento original, remova-a da seguinte forma:

1. Rode o parafuso que prende a cobertura da correia à plataforma no sentido contrário ao dos ponteiros do relógio para o desapertar (Figura 2).



   Figura 2

   1. Parafuso (guardado da cobertura da correia)
   2. Cobertura da correia
   3. Suporte de montagem da cobertura
   4. Porca flangeada (⅜ pol.)
   5. Parafuso de carroçaria (⅜ x ⅞ pol.)

2. Remova a cobertura da correia de equipamento original e parafuso do suporte de montagem (Figura 2).

Note: Guarde a cobertura da correia de equipamento original e parafuso para instalação quando operar o cortador com o acessório do soprador removido.

1. Retire os dois parafusos e duas porcas flangeadas que prendem o suporte de montagem da cobertura à plataforma (Figura 2).

2. Remova o suporte.

   Note: Guarde o suporte de montagem da cobertura, parafusos e porca flangeada para instalação quando operar o cortador com o acessório do soprador removido.

Remova o contrapino de bloqueio da barra de suporte inferior existente e remova-a (Figura 3).

Note: Guarde o contrapino de bloqueio e barra de suporte inferior para instalação se operar a máquina com o acessório do soprador removido.

Figura 3

1. Barra de suporte inferior existente
2. Contrapino de bloqueio

Se o kit do soprador estiver instalado na máquina, remova a cobertura da correia instalada a partir do kit do soprador e transmissão da seguinte forma:

1. Retire o parafuso recartilhado que prende a cobertura da correia (Figura 4).



   Figura 4

   1. Parafuso recartilhado
   2. Cobertura da correia

2. Mova a cobertura para fora até que a extremidade da cobertura fique afastada dos ganchos nas flanges da plataforma (Figura 4).

3. Retire a cobertura da plataforma.

   Note: Elimine o parafuso recartilhado.

1. Retire as duas porcas e duas anilhas que prendem a cobertura do eixo de equipamento original ao conjunto do soprador (Figura 5).



   Figura 5

   Mostrada a plataforma do cortador de 122 cm

   1. Porca
   2. Anilha
   3. Cobertura do eixo de equipamento original
   4. Parafuso

2. Retire e deite fora a cobertura do eixo de equipamento original (Figura 5).

1. Alinhe os furos da proteção da polia CE com o furo no suporte do defletor frontal e o furo exterior na plange da plataforma frontal (Figura 6).

   Note: O suporte da polia CE envolve em redor da extremidade exterior do suporte do defletor

2. Alinhe o suporte da cobertura da correia CE (se não instalado previamente) com os furos na traseira da flange da plataforma frontal (Figura 6).

3. Prenda a proteção da polia CE e o suporte da cobertura da correia à flange da plataforma frontal no furo exterior utilizando um parafuso de cabeça sextavada (¼ x 1 pol.) e uma porca de bloqueio (¼ pol.) como se mostra na Figura 6.

4. Prenda o suporte da cobertura da polia à flange da plataforma frontal no furo interior utilizando um parafuso de carroçaria (¼ x ¾ pol.) e uma porca de bloqueio (¼ pol.) como se mostra na Figura 6.

5. Alinhe o furo na flange traseira do suporte da cobertura da correia CE com o furo na plataforma de onde removeu o suporte da cobertura da correia de equipamento original no passo 1 de Remoção do suporte de montagem da cobertura; consulte a Figura 6.

6. Alinhe a porca de clipe com o furo na parte superior do suporte da cobertura da correia CE e empurre a porca de clipe no suporte (Figura 6).

7. Instale sem apertar a proteção traseira na plataforma do cortador utilizando um parafuso de cabeça sextavada (⅜ x 1 pol.) e uma porca flangeada (⅜ pol.), como se mostra na Figura 6.

   Aperte os fixadores depois de instalar o soprador; consulte a Instalação do soprador.

   Important: Este passo aplica-se apenas a plataformas de cortador de 122 cm.

Figura 6

1. Proteção da polia CE
2. Suporte da cobertura da correia
3. Proteção traseira (apenas plataformas de cortador de 122 cm)
4. Parafuso de cabeça hexagonal (⅜ x 1 pol.)
5. Porca do clipe
6. Porca flangeada (⅜ pol.)
7. Porca de bloqueio (¼ pol.)
8. Flange de plataforma (frontal)
9. Parafuso de carroçaria (¼ x ¾ pol.)
10. Parafuso com cabeça flangeada (¼ x 1 pol.)

1. Alinhe os furos da proteção da polia CE com o furo no suporte do defletor frontal e o furo exterior na plange da plataforma frontal (Figura 7).

   Note: O suporte da polia CE envolve em redor da extremidade exterior do suporte do defletor

2. Alinhe o suporte da cobertura da correia CE (se não instalada previamente) com os furos na traseira da flange da plataforma frontal (Figura 7).

3. Prenda a proteção da polia CE e o suporte da cobertura da correia (se não instalada previamente) à flange da plataforma frontal no furo exterior utilizando um parafuso de cabeça sextavada (¼ x 1 pol.) e uma porca de bloqueio (¼ pol.) como se mostra na Figura 7.

4. Prenda o suporte da cobertura da polia à flange da plataforma frontal no furo interior utilizando um parafuso de carroçaria (¼ x ¾ pol.) e uma porca de bloqueio (¼ pol.) como se mostra na Figura 7.

5. Alinhe a porca de clipe com o furo na parte superior do suporte da cobertura da correia CE e empurre a porca de clipe no suporte (Figura 7).



   Figura 7

   1. Proteção da polia CE
   2. Suporte da cobertura da correia (se não instalada previamente)
   3. Porca do clipe
   4. Porca de bloqueio (¼ pol.)
   5. Flange de plataforma (frontal)
   6. Parafuso de carroçaria (¼ x ¾ pol.)
   7. Parafuso com cabeça flangeada (¼ x 1 pol.)

Se estiver instalado o conjunto do soprador, remova-o da plataforma do cortador da seguinte forma:

1. Afaste a polia intermédia da mola do polo de mola fixo e remova a correia da polia intermédia (Figura 9).



   Figura 9

   1. Pino de fecho (posição de bloqueio)
   2. Suporte da calha
   3. Conjunto do soprador
   4. Extremidades do gancho da mola
   5. Suporte da articulação intermédia
   6. Correia (alinhada com a polia intermédia)
   7. Pólo de mola intermédio
   8. Mola
   9. Pólo de mola fixo

2. Mova o suporte da articulação intermédia para o polo de mola fixo e remova o gancho da mola do polo de mola intermédio (Figura 9).

3. Encaminhe a correia debaixo da polia intermédia (Figura 10).



   Figura 10

   1. Polia do soprador
   2. Polia intermédia
   3. Correia do soprador
   4. Polia da transmissão
   5. Polia intermédia/de tensão

4. Retire a correia da polia da transmissão (Figura 10).

5. Mova o pino do trinco do soprador para a posição aberta e oscile o soprador para fora (Figura 9).

6. Retire o soprador e correia da plataforma do cortador.

1. Alinhe a proteção CE inferior com o suporte da calha do soprador como se mostra na Figura 11.



   Figura 11

   1. Furo 1
   2. Furo 2
   3. Furo 3
   4. Furo 4
   5. Proteção CE inferior
   6. Anilha
   7. Parafuso de cabeça sextavada (¼ x ¾ pol.)
   8. Porca de bloqueio (¼ pol.)
   9. Caudas dos rebites
   10. Suporte da calha do soprador
   11. Broca de 7 mm

2. Alinhe o furo 2 e o furo 4 da proteção CE inferior com as caudas dos rebites que saem através do suporte da calha do soprador (Figura 11).

   Note: Certifique-se de que a flange da proteção CE inferior (a flange com os furos) está alinhada com o suporte da calha do soprador.

3. Marque o rebordo do furo 1 e furo 3 da proteção CE inferior no suporte da calha do soprador e remova a proteção CE (Figura 11).

4. Localize as marcas no suporte da calha do soprador e marque com punção o centro dos locais.

5. Faça furos de 7 mm no suporte da calha do soprador nas duas marcas centrais feitas com o punção (Figura 11).

Note: Instale a proteção CE inferior com o conjunto do soprador removido da plataforma do cortador; consulte as Instruções de instalação do kit do soprador e transmissão E-Z Vac™.

1. Alinhe a proteção CE inferior com o suporte da calha do soprador (Figura 11).

2. Alinhe o furo 2 e o furo 4 da proteção CE inferior com as caudas dos rebites que saem através do suporte da calha do soprador (Figura 11).

3. Prenda a proteção CE inferior ao soprador com dois parafusos de cabeça sextavada (¼ x ¾ pol.), duas anilhas e duas porcas de bloqueio (¼ pol.) através do furo 1 e furo 4 da proteção CE (Figura 11).

Se tiver removido o soprador, instale-o na plataforma do cortador da seguinte forma.

Note: Consulte o manual do kit de depósito de recolha (modelo Toro 78463).

1. Alinhe a correia do soprador em redor da polia do soprador (Figura 10).

2. Alinhe o pino articulado no soprador com o furo do pino articulado na plataforma e desça o soprador para a plataforma.

3. Abra o pino do trinco do soprador, feche o soprador para a plataforma e prenda o pino do trinco para o suporte da calha (Figura 9).

   Note: Certifique-se de que o pino do trinco se estende através do furo no suporte da calha e proteção da polia CE.

4. Encaminhe temporariamente a correia debaixo da polia intermédia (Figura 10).

5. Encaminhe a correia em redor da polia da transmissão (Figura 10).

6. Mova a polia intermédia/de tensão para o polo da mola fixo e instale a mola alinhando o gancho da mola no polo de mola intermédio (Figura 9).

7. Afaste a polia intermédia/de tensão da mola do pólo de mola fixo e coloque a correia em redor da polia intermédia (Figura 10).

1. Monte a anilha (5/16 x ¾ pol.) ao parafuso de cabeça sextavada (¼ x ¾ pol.) como se mostra na Figura 12.

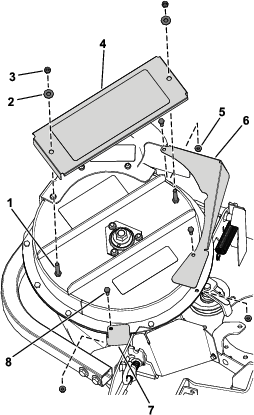

   Figura 12

   Mostrada a plataforma do cortador de 132 cm

   1. Anilha (5/16 x ¾ pol.)
   2. Parafuso de cabeça sextavada (¼ x ¾ pol.)
   3. Tampa de plástico
   4. Cobertura da correia
   5. Anilha (½ x ¼ pol.)
   6. Fixação
   7. Porca do clipe
   8. Suporte da cobertura da correia CE

2. Insira o parafuso e anilha através do furo na parte superior da cobertura da correia do kit do soprador e transmissão do equipamento original (Figura 12).

3. A partir da parte inferior da cobertura da correia, monte a anilha (¼ x ½ pol.) e retentor sobre as roscas do parafuso de cabeça sextavada (Figura 12).

   Certifique-se de que a cabeça do parafuso e anilha estão posicionados alinhados com a superfície superior da cobertura da correia e anilha e retentor estão alinhados com a superfície inferior da cobertura.

1. Destranque o soprador e retire-o parcialmente.

2. Alinhe a cobertura da correia com nervuras nas flanges da plataforma (Figura 12).

3. Alinhe o parafuso de cabeça sextavada na cobertura com a porca de clipe no suporte da cobertura da correia.

4. Prenda a cobertura da correia ao suporte da cobertura com o parafuso de cabeça sextavada (Figura 12).

5. Instale o tampão de plástico na cobertura (Figura 12).

6. Abra o pino do trinco do soprador, feche o soprador para a plataforma e prenda o pino do trinco para o suporte da calha.

Prenda as duas placas da cobertura da altura de corte aos intervalos de 102 a 140 mm do suporte da altura de corte utilizando dois parafusos de carroçaria (¼ x ¾ pol.) e duas porcas de bloqueio (¼ pol.) como se mostra na Figura 14 e Figura 15.

Figura 14

1. Suporte da altura de corte
2. Placa de cobertura da altura de corte (plataformas de 122 cm)
3. Porca de bloqueio (¼ pol.)
4. Parafuso de carroçaria (¼ x ¾ pol.)

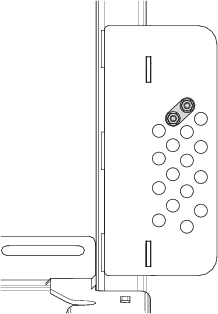

Figura 15

Vista instalada

Prenda as duas placas da cobertura da altura de corte aos intervalos de 133 a 140 mm do suporte da altura de corte utilizando dois parafusos de carroçaria (¼ x ¾ pol.) e duas porcas de bloqueio (¼ pol.) como se mostra na Figura 16 e Figura 17.

Figura 16

1. Suporte da altura de corte
2. Porca de bloqueio (¼ pol.)
3. Placa de cobertura da altura de corte (plataformas de 132 cm e 152 cm)
4. Parafuso de carroçaria (¼ x ¾ pol.)

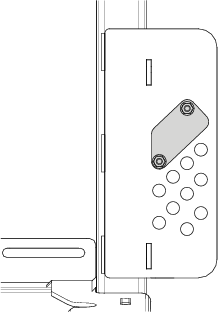

Figura 17

Vista instalada
