CE-sett

Z Master® 122 cm, 132 cm eller 152 cm plentraktor i 4000-serien

Model No. 145-1261-Serial No. and Up

Model No. 145-1262-Serial No. and Up

Model No. 145-1263-Serial No. and Up

Note: Dette settet på monteres på oppsamlersettet (Toro-modell 78463) for å lage en CE-oppsamler.

Sikkerhet

Sikkerhets- og instruksjonsmerker

Graphic

Sikkerhetsmerker og instruksjoner er lett synlige for føreren og er plassert i nærheten av alle områder som representerer en potensiell fare. Bytt ut alle merker som er ødelagte eller mangler.
decal117-0923

117-0923

  1. Advarsel – les brukerhåndboken, bruk hørselsvern.
  2. Fare for at gjenstander slynges gjennom luften – hold andre på god avstand.
  3. Fare for at gjenstander slynges fra avledervern – ikke bruk uten avleder, utslippsdeksel eller gressoppsamlingssystem på plass
  4. Fare at viftehjulet kan forårsake kutting/avkapping – koble fra kraftuttaket, ta ut nøkkelen og vent til alle bevegelige deler har stoppet.
  5. Fare at viftehjulet kan forårsake kutting/avkapping – hold deg borte fra bevegelige deler, behold alle skydd og vern på plass.

Montering

Klargjøre maskinen

  1. Parker maskinen på en jevn flate.

  2. Sett på parkeringsbremsen.

  3. Slå av motoren og ta ut nøkkelen.

  4. Rengjør klippeenheten grundig.

    Note: Du må fjerne alt rusk for å sikre at settet passer ordentlig.

  5. Reparer alle bøyde eller skadde områder og erstatt eventuelle manglende deler.

  6. Senk klippeenheten til den laveste klippehøyden, se gressklipperens brukerhåndbok.

Fjerne den eksisterende sideutløpssjakten

Fjern bolten, fjæren, avstandsstykket og låsemutteren som fester utløpssjakten, og fjern den (Figur 1).

Note: Behold sideutslippssjakten, bolten, fjæren, avstandsstykket og låsemutteren for montering, hvis du bruker maskinen med viftetilbehøret fjernet.

g348922

Figur 1

  1. Bolt
  2. Utløpssjakt
  3. Fjær
  4. Avstandsstykke
  5. Låsemutter

Fjerne OEM-dekselet og brakettene

Fjerne remdekselet

Hvis OEM-remdekselet er installert, fjern det slik:

  1. Roter bolten som fester remdekselet til klippeenheten mot urviseren for å løsne den (Figur 2).

    g203155

    Figur 2

    1. Skrue (festet til remdekselet)
    2. Remdeksel
    3. Dekselmonteringsbrakett
    4. Flensmutter (⅜ tomme)
    5. Låsebolt (⅜ x ⅞ tomme)

  2. Fjerne OEM-remdeksel og -bolt fra monteringsbrakett (Figur 2).

Note: Ta vare på OEM-remdeksel og skrue til montering når du bruker gressklipperen uten oppsamlerutstyr.

Fjerne dekselmonteringsbraketten

  1. Fjern de to skruene og de to flensmutterne som fester dekselmonteringsbraketten til enheten (Figur 2).

  2. Fjern braketten.

    Note: Ta vare på OEM-dekselmonteringsbraketten, skruene og flensmutterne til montering når du bruker gressklipperen uten oppsamlerutstyr.

Fjerne eksisterende nedre støttestang

Fjern låsesplinten fra den eksisterende nedre støttestangen, og fjern den (Figur 3).

Note: Behold låsesplinten og den nedre støttestangen for montering, hvis du bruker maskinen med viftetilbehøret fjernet.

g350950

Figur 3

  1. Eksisterende nedre støttestang
  2. Låsesplint

Fjerne viftens remdeksel (hvis montert)

Fjerne viftens remdeksel

Hvis blåsemaskinen er montert på maskinen, fjern remdekselet fra vifte- og driftssett på følgende måte:

  1. Fjern tommeskruen som sikrer remdekselet (Figur 4).

    g038117

    Figur 4

    1. Tommeskrue
    2. Remdeksel

  2. Flytt dekselet utover til kanten av dekselet fjerner krokene på klippeenhetens flenser (Figur 4).

  3. Fjern dekselet fra klippeenheten.

    Note: Kast tommeskruen.

Fjerne OEM-akseldeksel og monteringsdeler

  1. Fjern de to mutterne og skivene som fester OEM-akseldeksel til viftehuset (Figur 5).

    g203344

    Figur 5

    122 cm klippeenhet vist

    1. Mutter
    2. Skive
    3. OEM-akseldeksel
    4. Bolt

  2. Fjern og kast OEM-akseldeksel (Figur 5).

Montere øvre CE remskivevern

Deler som er nødvendige for dette trinnet:

CE-remskivevern 1
CE-remdekselbrakett(hvis ikke montert tidligere)1
Sekskantbolt (¼ x 1 tomme)1
Låseskrue (¼ x ¾ tomme)1
Låsemutter (¼ tomme)2
Sekskantbolt (⅜ x 1 tomme)– kun 122 cm klippeenheter1
Flensmutter (⅜ tomme) – kun 122 cm klippeenheter1
Klipsmutter 1
Bakre vern (kun 122 cm klippeenheter)1

122 cm klippeenheter

  1. Rett inn hullene på CE-remskivevernet med hullet i den fremre avlederbraketten og hullet på utsiden av den fremre flensen på klippeenheten (Figur 6).

    Note: CE-remskivebraketten festes rundt ytre kant av avlederbraketten

  2. Innrett CE-remdekselbraketten (hvis ikke montert allerede) med hullene på baksiden av fremre klippeenhetsflens (Figur 6).

  3. Fest CE-remskivevern og remdekselbraketten til fremre klippeenhetsflens på det ytterste hullet ved hjelp av sekskantbolten (¼ x 1 tomme) og en låsemutter (¼ tomme) som vist i Figur 6.

  4. Fest remdekselbraketten til fremre klippeenhetsflens på det innvendige hullet med en låsebolt (¼ x ¾ tomme) og en flensmutter (¼ tomme) som vist i Figur 6.

  5. Rett inn hullet på bakre flens på CE-remdekselbraketten med hullet på klippeenheten der du fjernet OEM-remdekselbraketten i trinn 1 av Fjerne dekselmonteringsbraketten. Se Figur 6.

  6. Rett inn klipsmutteren med hullet på toppen av CE-remdekselbraketten og skyv klipsmutteren på braketten (Figur 6).

  7. Monter det bakre vernet løst på klippeenheten med en sekskantbolt (⅜ x 1 tomme) og en flensmutter (⅜ tomme) som vist i Figur 6.

    Stram festene etter at du har montert viften. Se Montere viften.

    Important: Dette trinnet gjelder kun for 122 cm klippeenheter.

g351269

Figur 6

  1. CE-remskivevern
  2. Remdekselbrakett
  3. Bakre vern (kun 122 cm klippeenhet)
  4. Bolt med sekskanthode (⅜ x 1 tomme)
  5. Klipsmutter
  6. Flensmutter (⅜ tomme)
  7. Låsemutter (¼ tomme)
  8. Klippeenhetsflenser (forover)
  9. Låsebolt (¼ x ¾ tomme)
  10. Flenshodebolt (¼ x 1 tomme)

132 cm og 152 cm klippeenheter

  1. Rett inn hullene på CE-remskivevernet med hullet i den fremre avlederbraketten og hullet på utsiden av den fremre flensen på klippeenheten (Figur 7).

    Note: CE-remskivebraketten festes rundt ytre kant av avlederbraketten

  2. Innrett CE-remdekselbraketten (hvis ikke montert allerede) med hullene på baksiden av fremre klippeenhetsflens (Figur 7).

  3. Fest CE-remskivevernet og remdekselbraketten (hvis ikke montert allerede) til fremre klippeenhetsflens på det ytterste hullet med sekskantbolten (¼ x 1 tomme) og en flensmutter (¼ tomme) som vist i Figur 7.

  4. Fest remdekselbraketten til fremre klippeenhetsflens på det innvendige hullet med en låsebolt (¼ x ¾ tomme) og en flensmutter (¼ tomme) som vist i Figur 7.

  5. Rett inn klipsmutteren med hullet på toppen av CE-remdekselbraketten og skyv klipsmutteren på braketten (Figur 7).

    g351270

    Figur 7

    1. CE-remskivevern
    2. Remdekselbrakett (hvis ikke montert allerede)
    3. Klipsmutter
    4. Låsemutter (¼ tomme)
    5. Klippeenhetsflenser (forover)
    6. Låsebolt (¼ x ¾ tomme)
    7. Flenshodebolt (¼ x 1 tomme)

Montere øvre CE-vern

Deler som er nødvendige for dette trinnet:

CE-akselvern1
CE-foroververn1
CE-strammevern1

  1. Fjern de tre låsemutterne (¼ tomme) fra vifteenheten.

  2. Fest CE-strammevernet til viften med to sekskantbolter (¼ x ¾ tomme) og de to tidligere fjernede låsemutterne (¼ tomme) som vist i Figur 8.

  3. Monter CE-akselvernet ved hjelp av to låsemuttere (5/16 tomme) og to skiver (Figur 8).

  4. Feste CE-foroververnet ved hjelp av én sekskantbolt (¼ x ¾ tomme) og den tidligere fjernede låsemutteren (¼ tomme), som vist i Figur 8.

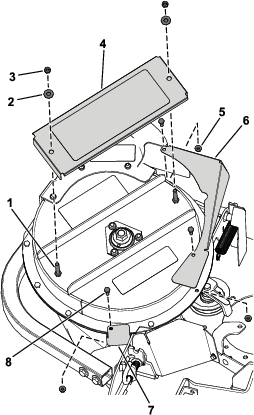

g351116

Figur 8

122 cm klippeenhet vist

  1. Sekskantskrue (5/16 x 1¾ tomme)
  2. Skive (⅜ tomme)
  3. Låsemutter (5/16 tomme)
  4. CE-akselvern
  5. Låsemutter ¼ tomme)
  6. CE-strammevern
  7. CE-foroververn
  8. Sekskantskrue (¼ x ¾ tomme)

Montere nedre CE-vern

Deler som er nødvendige for dette trinnet:

Nedre CE-vern1
Sekskantskrue (¼ x ¾ tomme)2
Skive (¼ tomme)2
Låsemutter (¼ tomme) 2

Fjerne viften

Hvis vifteenheten er montert, fjern den fra klippeenheten på følgende måte:

  1. Dra den fjærbelastede lederullen bort fra den faste fjærposten, og fjern remmen fra lederullen (Figur 9).

    g203195

    Figur 9

    1. Låsestift (låst stilling)
    2. Sjaktbrakett
    3. Vifteenhet
    4. Fjærens krokender
    5. Blindsvingbrakett
    6. Rem (rettet inn etter lederullen)
    7. Ledefjærstolpe
    8. Fjær
    9. Fast fjærpost

  2. Flytt blindsvingsbraketten mot den faste fjærposten, og fjern kroken på fjæren fra ledefjærstolpen (Figur 9).

  3. Legg remmen under lederullen (Figur 10).

    g341600

    Figur 10

    1. Vifteremskive
    2. Lederull
    3. Vifterem
    4. Drivremskive
    5. Tomgangs-/strammeskive

  4. Fjern rem fra lederull (Figur 10).

  5. Flytt viftelåsstiften til åpen posisjon og sving viften utover (Figur 9).

  6. Fjern viften og remmen fra klippeenheten.

Bore monteringshull på nedre CE-vern

  1. Rett inn nedre del av nedre CE-vern med viftesjaktbraketten som vist på Figur 11.

    g018859

    Figur 11

    1. Hull 1
    2. Hull 2
    3. Hull 3
    4. Hull 4
    5. Nedre CE-vern
    6. Skive
    7. Sekskantskrue (¼ x ¾ tomme)
    8. Låsemutter (¼ tomme)
    9. Nagleender
    10. Viftesjaktbrakett
    11. 7 mm (0,28 tomme) bor

  2. Rett inn hull 2 og hull 4 på den nedre delen av nedre CE-vern med nagleendene som stikker ut gjennom viftesjaktbraketten (Figur 11).

    Note: Sørg for at flensen på nedre CE-vern (flensen med hull) ligger flatt mot viftesjaktbraketten.

  3. Merk ytterkanten av hull 1 og hull 3 på nedre CE-vern på viftesjaktbraketten, og fjern CE-vernet (Figur 11).

  4. Finn merkene på viftesjaktbraketten og og bruk kjørneren til å merke stedene.

  5. Bor et 7 mm (0,28 tomme) hull i viftesjaktbraketten ved de to midtre kjørnermerkene (Figur 11).

Montere nedre CE-vern

Note: Monter nedre CE-vern med viftehuset fjernet fra klippeenheten. Se monteringsinstruksjoner for E-Z Vac™-vifte- og driftssett.

  1. Rett inn nedre CE-vern med viftesjaktbraketten (Figur 11).

  2. Rett inn hull 2 og hull 4 på nedre CE-vern med nagleendene som stikker ut gjennom viftesjaktbraketten (Figur 11).

  3. Fest det nedre CE-vernet til viften med to sekskantbolter (¼ x ¾ tomme), to skiver og to låsemuttere (¼ tomme) gjennom hull 1 og hull 4 på CE-vernet (Figur 11).

Montere viften

Hvis du fjernet viften, monter det på klippeenheten på følgende måte:

Note: Se oppsamlersett (Toro-modell: 78463) manuell.

  1. Rett inn vifteremmen rundt remskiven på viften (Figur 10).

  2. Rett inn svingbolten på viften med svingbolthullet på klippeenheten og senk viften ned på klippeenheten.

  3. Åpne viftelåsstiften, sett viften på klippeenheten, og fest låsestiften til sjaktbraketten (Figur 9).

    Note: Sørg for at låsestiften når helt gjennom hullet i sjaktbraketten og i CE-remskivevernet.

  4. Legg remmen midlertidig under lederullen (Figur 10).

  5. Før remmen rundt lederullen (Figur 10).

  6. Flytt lederullen/strammeskiven mot den faste fjærposten, og monter fjæren ved å rette inn fjærkrokene mot stolpens blindfjær (Figur 9).

  7. Dra den fjærbelastede lederullen/strammeskiven bort fra den faste fjærposten, og før remmen rundt lederullen (Figur 10).

Montere CE-remdekselet

Deler som er nødvendige for dette trinnet:

Sekskantskrue (¼ x ¾ tomme) 1
Skive (5/16 x ¾ tomme) 1
Skive (¼ x ½ tomme) 1
Holder 1

Montere CE-remdekselskrue

  1. Sett skive (5/16 x ¾ tomme) på sekskantskrue (¼ x ¾ tomme) som vist på Figur 12.

    g351271

    Figur 12

    132 cm klippeenhet vist

    1. Skive (5/16 x ¾ tomme)
    2. Sekskantskrue (1/4 x 3/4 tomme)
    3. Plastplugg
    4. Remdeksel
    5. Skive (¼ x ½ tomme)
    6. Holder
    7. Klipsmutter
    8. CE-remdekselbrakett

  2. Sett inn skruen og skiven gjennom hullet på toppen av remdekselet fra OEM-vifte- og driftssett (Figur 12).

  3. Fra bunnen av remdekselet, sett skiven (¼ x ½ tomme) og holderen over gjengene på sekskantskruen (Figur 12).

    Sørg for at skruehodet og skiven er posisjonert jevnt med øvre flate på remdekselet og at skiven og holderen er jevn med nedre flate på dekselet.

Montere remdekselet

  1. Frigjør viften og dra den delvis ut.

  2. Rett inn remdekselet med hakkene på klippeenhetsflensene (Figur 12).

  3. Rett in sekskantskruen på dekselet med klipsmutteren på remdekselbraketten.

  4. Fest remdekselet til dekselbraketten med sekskantskruen (Figur 12).

  5. Monter plastpluggen inn i dekselet (Figur 12).

  6. Åpne viftelåsstiften, lukk viften til klippeenheten, og fest låsestiften til sjaktbraketten.

Montere den nye nedre støttestangen

Deler som er nødvendige for dette trinnet:

Nedre støttestang1
Flenshodeskrue (¼ x ¾ tomme)1
Låsemutter (¼ tomme)1

  1. Træ den nye nedre støttestangen gjennom den nedre skjermåpningen.

  2. Fest stangen med én flenshodebolt (¼ x ⅜ tomme) og én låsemutter (¼ tomme) som vist i Figur 13.

    g351272

    Figur 13

    1. Nedre støttestang
    2. Låsemutter (¼ tomme)
    3. Flenshodeskrue (¼ x ¾ tomme)

Montere klippehøydedekkplatene

Deler som er nødvendige for dette trinnet:

Klippehøydedekkplate (122 cm klippeenhet)2
Klippehøydedekkplate (132 cm og 152 cm klippeenhet)2
Låsemutter (¼ tomme)2
Låseskrue (1/4 x 3/4 tomme)2

122 cm klippeenheter

Monter de to klippehøydedekkplatene til 102–140 mm området av klippehøydebraketten ved hjelp av to låsebolter (¼ x ¾ tomme) og to låsemuttere (¼ tomme), som vist i Figur 14 og Figur 15.

g351283

Figur 14

  1. Klippehøydebrakett
  2. Klippehøydedekkplate (122 cm klippeenhet)
  3. Låsemutter (¼ tomme)
  4. Låsebolt (¼ x ¾ tomme)

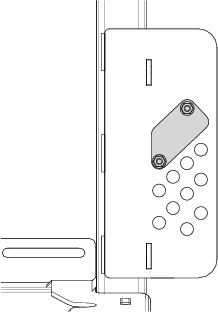

g351823

Figur 15

Installert visning

132 cm og 152 cm klippeenheter

Monter de to klippehøydedekkplatene til 133–140 mm området av klippehøydebraketten ved hjelp av to låsebolter (¼ x ¾ tomme) og to låsemuttere (¼ tomme), som vist i Figur 16 og Figur 17.

g351284

Figur 16

  1. Klippehøydebrakett
  2. Låsemutter (¼ tomme)
  3. Klippehøydedekkplate (132 cm og 152 cm klippeenhet)
  4. Låsebolt (¼ x ¾ tomme)

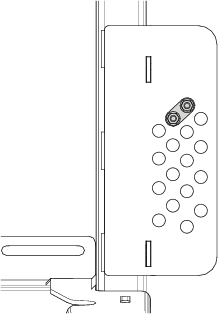

g351824

Figur 17

Installert visning

Justere motorhastigheten

  1. Finn kombinasjonen av gressklipper og oppsamler i samsvarserklæringen.

  2. Still inn motorhastigheten (o/min) som er oppført i tilsvarende kolonne, i samsvarserklæringen.
