Kit CE

Si está instalada, retire la cubierta de la correa original como se indica a continuación:

1. Gire el perno que sujeta la cubierta de la correa a la carcasa en sentido antihorario para aflojarlo (Figura 2).



   Figura 2

   1. Perno (sujeto a la cubierta de la correa)
   2. Cubierta de la correa
   3. Soporte de montaje de la cubierta
   4. Tuerca con arandela prensada (⅜")
   5. Perno de cuello cuadrado (⅜ x ⅞")

2. Retire la cubierta de la correa original y el perno del soporte de montaje (Figura 2).

Note: Guarde la cubierta de la correa original y el perno para su instalación posterior al usar el cortacésped sin soplador.

1. Retire los 2 pernos y las 2 tuercas con arandela prensada que sujetan el soporte de montaje de la cubierta a la carcasa (Figura 2).

2. Retire el soporte.

   Note: Guarde el soporte de montaje de la cubierta original, los pernos y la tuerca con arandela prensada para su instalación al usar el cortacésped sin soplador.

Retire el fiador de la varilla de soporte inferior existente, y retire la varilla (Figura 3).

Note: Guarde el fiador y la varilla de soporte inferior para su instalación en el caso de utilizar la máquina sin soplador.

Figura 3

1. Varilla de soporte inferior existente
2. Fiador

Si el kit de soplador está instalado en la máquina, retire la cubierta de la correa que se instaló con el kit de soplador y transmisión, como se indica a continuación:

1. Retire el tornillo de mariposa que sujeta la cubierta de la correa (Figura 4).



   Figura 4

   1. Tornillo de mariposa
   2. Cubierta de la correa

2. Mueva la cubierta hacia fuera hasta que el borde de la cubierta se libere de los ganchos de las pestañas de la carcasa (Figura 4).

3. Retire la cubierta de la carcasa.

   Note: Deseche el tornillo de mariposa.

1. Retire las 2 tuercas y 2 arandelas que sujetan la cubierta del eje original al conjunto del soplador (Figura 5).



   Figura 5

   Carcasa de corte de 122 cm ilustrada

   1. Tuerca
   2. Arandela
   3. Cubierta del eje original
   4. Perno

2. Retire y deseche la cubierta del eje original (Figura 5).

1. Alinee los orificios del protector de la polea (CE) con el orificio del soporte del deflector delantero y el orificio exterior de la pestaña delantera de la carcasa (Figura 6).

   Note: El soporte de polea (CE) rodea el borde exterior del soporte del deflector

2. Instale el soporte de la cubierta de la correa (CE) (si no se instaló anteriormente) en los orificios de la parte trasera de la pestaña delantera de la carcasa (Figura 6).

3. Sujete el protector de la polea (CE) y el soporte de la cubierta de la correa al orificio exterior de la pestaña delantera de la carcasa con 1 perno de cabeza hexagonal (¼" x 1") y una contratuerca (¼"), como se muestra en la Figura 6.

4. Sujete el soporte de la cubierta de la correa al orificio interior de la pestaña delantera de la carcasa con un perno de cuello cuadrado (¼" x ¾") y una contratuerca (¼"), como se muestra en la Figura 6.

5. Alinee el orificio de la pestaña trasera del soporte de la cubierta de la correa (CE) con el orificio de la carcasa de donde retiró el soporte de la cubierta de la correa original en el paso 1 de Retirada del soporte de montaje de la cubierta; consulte Figura 6.

6. Alinee la tuerca rápida con el orificio de la parte superior del soporte de la cubierta de la correa (CE), y coloque la tuerca rápida a presión en el soporte (Figura 6).

7. Instale provisionalmente el protector trasero en la carcasa de corte con un perno de cabeza hexagonal (⅜" x 1") y una tuerca con arandela prensada (⅜"), como se muestra en la Figura 6.

   Apriete las fijaciones después de instalar el soplador; consulte Instalación del soplador.

   Important: Este paso es aplicable solamente a las carcasas de corte de 122 cm.

Figura 6

1. Protector de la polea (CE)
2. Soporte de la cubierta de la correa
3. Protector trasero (carcasa de corte de 122 cm solamente)
4. Perno de cabeza hexagonal (⅜" x 1")
5. Tuerca rápida
6. Tuerca con arandela prensada (⅜")
7. Contratuerca (¼")
8. Pestaña de la carcasa (delantera)
9. Perno de cuello cuadrado (¼" x ¾")
10. Perno con arandela prensada (¼" x 1")

1. Alinee los orificios del protector de la polea (CE) con el orificio del soporte del deflector delantero y el orificio exterior de la pestaña delantera de la carcasa (Figura 7).

   Note: El soporte de polea (CE) rodea el borde exterior del soporte del deflector

2. Instale el soporte de la cubierta de la correa (CE) (si no se instaló anteriormente) en los orificios de la parte trasera de la pestaña delantera de la carcasa (Figura 7).

3. Sujete el protector de la polea (CE) y el soporte de la cubierta de la correa (si no se instaló anteriormente) al orificio exterior de la pestaña delantera de la carcasa con 1 perno de cabeza hexagonal (¼" x 1") y una contratuerca (¼"), como se muestra en la Figura 7.

4. Sujete el soporte de la cubierta de la correa al orificio interior de la pestaña delantera de la carcasa con un perno de cuello cuadrado (¼" x ¾") y una contratuerca (¼"), como se muestra en la Figura 7.

5. Alinee la tuerca rápida con el orificio de la parte superior del soporte de la cubierta de la correa (CE), y coloque la tuerca rápida a presión en el soporte (Figura 7).



   Figura 7

   1. Protector de la polea (CE)
   2. Soporte de la cubierta de la correa (si no se instaló anteriormente)
   3. Tuerca rápida
   4. Contratuerca (¼")
   5. Pestaña de la carcasa (delantera)
   6. Perno de cuello cuadrado (¼" x ¾")
   7. Perno con arandela prensada (¼" x 1")

Si el conjunto del soplador está instalado, retírelo de la carcasa de corte como se indica a continuación:

1. Tire de la polea tensora tensada con muelle para separarla de la clavija fija del muelle, y retire la correa de la polea tensora (Figura 9).



   Figura 9

   1. Pestillo (posición de bloqueo)
   2. Soporte del conducto
   3. Conjunto del soplador
   4. Ganchos del muelle
   5. Brazo de la polea tensora
   6. Correa (alineada con la polea tensora)
   7. Clavija del muelle tensor
   8. Muelle
   9. Anclaje fijo de muelle

2. Mueva el brazo de la polea tensora hacia el anclaje fijo del muelle y retire el gancho del muelle de la clavija del muelle tensor (Figura 9).

3. Enrute la correa por debajo de la polea tensora (Figura 10).



   Figura 10

   1. Polea del soplador
   2. Tensor/polea
   3. Correa del soplador
   4. Polea motriz
   5. Polea tensora

4. Retire la correa de la polea motriz (Figura 10).

5. Abra el pestillo del soplador y gire el soplador hacia fuera (Figura 9).

6. Retire el soplador y la correa de la carcasa de corte.

1. Alinee el protector inferior (CE) con el soporte del conducto del soplador, como se muestra en la Figura 11.



   Figura 11

   1. Orificio 1
   2. Orificio 2
   3. Orificio 3
   4. Orificio 4
   5. Protector inferior (CE)
   6. Arandela
   7. Perno de cabeza hexagonal (¼" x ¾")
   8. Contratuerca (¼")
   9. Colas de remache
   10. Soporte del conducto del soplador
   11. Broca de 7 mm

2. Alinee el orificio 2 y el orificio 4 del protector inferior (CE) con las colas de los remaches que sobresalen por el soporte del conducto del soplador (Figura 11).

   Note: Asegúrese de que la pestaña del protector inferior (CE) (la pestaña con orificios) está plana contra el soporte del conducto del soplador.

3. Marque el contorno de los orificios 1 y 3 del protector inferior (CE) en el soporte del conducto del soplador, y retire el protector (CE) (Figura 11).

4. Localice las marcas en el soporte del conducto del soplador, y marque los centros con un punzón.

5. Perfore orificios de 7 mm en el soporte del conducto del soplador en las 2 marcas hechas con el punzón (Figura 11).

Note: Instale el protector inferior (CE) (sin el conjunto del soplador) de la carcasa de corte; consulte las Instrucciones de instalación del kit de soplador y transmisión del E-Z Vac™.

1. Alinee el protector inferior (CE) con el soporte del conducto del soplador (Figura 11).

2. Alinee los orificios 2 y 4 del protector inferior (CE) con las colas de los remaches que sobresalen por el soporte del conducto del soplador (Figura 11).

3. Sujete el protector inferior (CE) al soplador con 2 pernos de cabeza hexagonal (¼" x ¾"), 2 arandelas, y 2 contratuercas (¼") por los orificios 1 y 4 del protector (CE) (Figura 11).

Si se retiró el soplador, instálelo en la carcasa de corte como se indica a continuación:

Note: Consulte el manual del Kit de ensacador (modelo Toro 78463).

1. Alinee la correa del soplador alrededor de la polea del soplador (Figura 10).

2. Alinee el pasador de giro del soplador con el orificio del pasador de giro de la carcasa, y baje el soplador sobre la carcasa.

3. Abra el pestillo del soplador, cierre el soplador contra la carcasa y cierre el pestillo contra el soporte del conducto (Figura 9).

   Note: Asegúrese de que el pestillo pasa por el orificio del soporte del conducto y por el protector de la polea (CE).

4. Enrute la correa provisionalmente por debajo de la polea tensora (Figura 10).

5. Pase la correa alrededor de la polea motriz (Figura 10).

6. Mueva la polea tensora hacia la clavija fija del muelle e instale el muelle colocando el gancho del muelle en la clavija del muelle tensor (Figura 9).

7. Aparte la polea tensora tensada con muelle de la clavija fija del muelle, y pase la correa alrededor de la polea tensora (Figura 10).

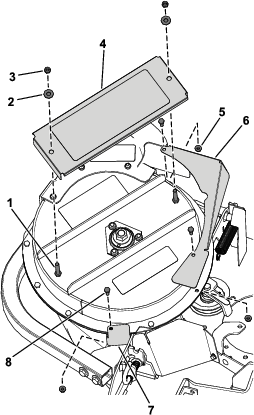

1. Coloque la arandela (5/16" x ¾") en el perno de cabeza hexagonal (¼" x ¾"), como se muestra en la Figura 12.



   Figura 12

   Carcasa de corte de 132 cm ilustrada

   1. Arandela (5/16" x ¾")
   2. Perno de cabeza hexagonal (¼" x ¾")
   3. Tapón de plástico
   4. Cubierta de la correa
   5. Arandela (¼" x ½")
   6. Retenedor
   7. Tuerca rápida
   8. Soporte de la cubierta de la correa (CE)

2. Inserte el perno y la arandela a través del orificio de la parte superior de la cubierta de la correa, incluida en el Kit de soplador y transmisión original (Figura 12).

3. Desde debajo de la cubierta de la correa, monte la arandela (¼" x ½") y el retenedor sobre las roscas del perno de cabeza hexagonal (Figura 12).

   Asegúrese de que la cabeza del perno y la arandela están enrasadas con la superficie superior de la cubierta de la correa, y que la arandela y el retenedor están enrasados con la superficie inferior de la cubierta.

1. Desenganche el soplador y retírelo parcialmente.

2. Alinee la cubierta de la correa con las muescas de las pestañas de la carcasa (Figura 12).

3. Alinee el perno de la cubierta con la tuerca rápida del soporte de la cubierta de la correa.

4. Sujete la cubierta de la correa al soporte de la cubierta con el perno de cabeza hexagonal (Figura 12).

5. Instale el tapón de plástico en la cubierta (Figura 12).

6. Abra el pestillo del soplador, cierre el soplador contra la carcasa y cierre el pestillo contra el soporte del conducto.

Sujete las 2 placas de cierre de altura de corte sobre los rangos de 102–140 mm del soporte de altura de corte usando 2 pernos de cuello cuadrado (¼" x ¾") y 2 contratuercas (¼"), como se muestra en la Figura 14 y la Figura 15.

Figura 14

1. Soporte de altura de corte
2. Placa de cierre de la altura de corte (carcasas de 122 cm)
3. Contratuerca (¼")
4. Perno de cuello cuadrado (¼" x ¾")

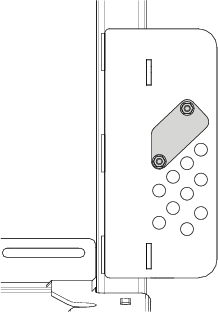

Figura 15

Vista de la instalación

Sujete las 2 placas de cierre de altura de corte sobre los rangos de 133 y 140 mm del soporte de altura de corte usando 2 pernos de cuello cuadrado (¼" x ¾") y 2 contratuercas (¼"), como se muestra en la Figura 16 y la Figura 17.

Figura 16

1. Soporte de altura de corte
2. Contratuerca (¼")
3. Placa de cierre de la altura de corte (carcasas de 132 cm y 152 cm)
4. Perno de cuello cuadrado (¼" x ¾")

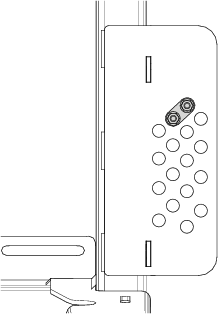

Figura 17

Vista de la instalación
