CE-készlet

Ha az OEM ékszíjburkolat fel van szerelve, távolítsa el az alábbi módon:

1. A meglazításához forgassa el balra az ékszíjburkolatot a nyíróasztalhoz rögzítő csavart (Ábra 2).



   Ábra 2

   1. Csavar (a szíjburkolathoz rögzítve)
   2. Ékszíjburkolat
   3. Burkolat rögzítő konzol
   4. Peremes anya (⅜")
   5. Kapupántcsavar (⅜ × ⅞")

2. Szerelje le az OEM ékszíjburkolatot és a csavart a tartókonzolról (Ábra 2).

Note: Őrizze meg az OEM ékszíjburkolatot és a csavart arra az esetre, ha a fűnyírót a ventilátoregység nélkül üzemeltetné.

1. Távolítsa el a burkolattartó konzolt a nyíróasztalhoz rögzítő 2 csavart és 2 peremes anyát (Ábra 2).

2. Távolítsa el a konzolt.

   Note: Őrizze meg az OEM burkolattartó konzolt, a csavarokat és a peremes anyákat arra az esetre, ha a fűnyírót a ventilátoregység nélkül üzemeltetné.

Távolítsa el belőle a rugós sasszeget, majd távolítsa el a meglévő alsó tartórudat (Ábra 3).

Note: Őrizze meg a rugós sasszeget és az alsó tartórudat a későbbiekre, ha a gépet a ventilátoregység nélkül üzemeltetné.

Ábra 3

1. Meglévő alsó tartórúd
2. Rugós sasszeg

Ha a ventilátoregység fel van szerelve a gépre, távolítsa el a ventilátorról a burkolatot és a hajtáskészletet az alábbi módon:

1. Távolítsa el az ékszíjburkolatot rögzítő szárnyas csavart (Ábra 4).



   Ábra 4

   1. Szárnyas csavar
   2. Ékszíjburkolat

2. Tolja el kifelé a burkolatot annyira, hogy a szélei leakadjanak a nyíróasztal peremének horgairól (Ábra 4).

3. Távolítsa el a burkolatot a nyíróasztalról.

   Note: A szárnyas csavart selejtezze le.

1. Távolítsa el az OEM tengelyburkolatot a ventilátoregységhez rögzítő 2 anyát és 2 alátétet (Ábra 5).

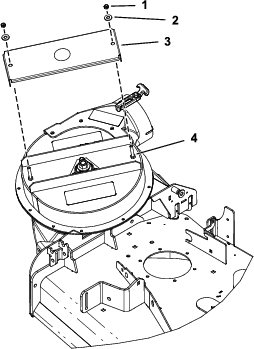

   Ábra 5

   122 cm-es nyíróasztal

   1. Anya
   2. Alátét
   3. OEM tengelyburkolat
   4. Csavar

2. Távolítsa el és selejtezze le az OEM tengelyburkolatot (Ábra 5).

1. Igazítsa össze a CE szíjtárcsaburkolaton található furatokat az elülső terelőlemez-konzolban található és a nyíróasztal elülső peremében található furattal (Ábra 6).

   Note: A CE szíjtárcsaburkolat-konzol a terelőlemez-konzol külső széle köré illeszkedik

2. Igazítsa a CE szíjtárcsaburkolat-konzolt (ha még nincs felszerelve) a nyíróasztal elülső peremének hátoldalán található furatokhoz (Ábra 6).

3. Rögzítse a CE szíjtárcsaburkolatot és a szíjtárcsaburkolat-konzolt a nyíróasztal elülső pereméhez a külső furatnál 1 hatlapfejű csavar (¼ × 1") és 1 önbiztosító anya (¼") segítségével a Ábra 6 szerint.

4. Rögzítse a szíjtárcsaburkolat-konzolt a nyíróasztal elülső pereméhez a belső furatnál 1 kapupántcsavar (¼ × ¾") és 1 önbiztosító anya (¼") segítségével a Ábra 6 szerint.

5. Igazítsa össze a CE szíjtárcsaburkolat-konzol hátsó peremében kialakított furatot a nyíróasztalnak azzal a furatával, ahonnan eltávolította az OEM szíjtárcsaburkolat-konzolt (A burkolattartó konzol eltávolítása1. lépés); lásd Ábra 6.

6. Igazítsa össze a lemezanyát a CE szíjtárcsaburkolat-konzol furatával, majd nyomja rá a lemezanyát a konzolra (Ábra 6).

7. Rögzítse lazán a hátsó védőburkolatot a nyíróasztalhoz 1 hatlapfejű csavar (⅜ × 1") és 1 peremes anya (⅜") segítségével a Ábra 6 szerint.

   Húzza meg a kötőelemeket, miután felszerelte a ventilátort; lásd: A ventilátor felszerelése.

   Important: Ez a lépés csak a 122 cm-es nyíróasztalokra vonatkozik.

Ábra 6

1. CE szíjtárcsaburkolat
2. Szíjtárcsaburkolat-konzol
3. Hátsó védőburkolat (csak a 122 cm-es nyíróasztaloknál)
4. Hatlapfejű csavar (⅜ × 1")
5. Lemezanya
6. Peremes anya (⅜")
7. Önbiztosító anya (¼")
8. Nyíróasztal pereme (elülső)
9. Kapupántcsavar (¼ × ¾")
10. Peremes csavar (¼ × 1")

1. Igazítsa össze a CE szíjtárcsaburkolaton található furatokat az elülső terelőlemez-konzolban található és a nyíróasztal elülső peremében található furattal (Ábra 7).

   Note: A CE szíjtárcsaburkolat-konzol a terelőlemez-konzol külső széle köré illeszkedik

2. Igazítsa a CE szíjtárcsaburkolat-konzolt (ha még nincs felszerelve) a nyíróasztal elülső peremének hátoldalán található furatokhoz (Ábra 7).

3. Rögzítse a CE szíjtárcsaburkolatot és a szíjtárcsaburkolat-konzolt (ha nincs felszerelve) a nyíróasztal elülső pereméhez a külső furatnál 1 hatlapfejű csavar (¼ × 1") és 1 önbiztosító anya (¼") segítségével a Ábra 7 szerint.

4. Rögzítse a szíjtárcsaburkolat-konzolt a nyíróasztal elülső pereméhez a belső furatnál 1 kapupántcsavar (¼ × ¾") és 1 önbiztosító anya (¼") segítségével a Ábra 7 szerint.

5. Igazítsa össze a lemezanyát a CE szíjtárcsaburkolat-konzol furatával, majd nyomja rá a lemezanyát a konzolra (Ábra 7).



   Ábra 7

   1. CE szíjtárcsaburkolat
   2. Szíjtárcsaburkolat-konzol (ha még nincs felszerelve)
   3. Lemezanya
   4. Önbiztosító anya (¼")
   5. Nyíróasztal pereme (elülső)
   6. Kapupántcsavar (¼ × ¾")
   7. Peremes csavar (¼ × 1")

Ha a ventilátoregység fel van szerelve, távolítsa el a nyíróasztalról az alábbi módon:

1. Húzza el a rugós feszítőtárcsát a fix rugócsaptól, majd vegye le az ékszíjat a feszítőtárcsáról (Ábra 9).



   Ábra 9

   1. Reteszcsap (reteszelő helyzet)
   2. Csatornakonzol
   3. Ventilátoregység
   4. Rugó kampós végei
   5. Feszítőtárcsa-forgócsap konzolja
   6. Ékszíj (a feszítőtárcsához igazítva)
   7. Feszítőrugócsap
   8. Rugó
   9. Fix rugócsap

2. Fordítsa a feszítőtárcsa-forgócsap konzolját a fix rugócsap felé, és távolítsa el a rugót a feszítőrugó-csapról (Ábra 9).

3. Húzza át az ékszíjat a feszítőtárcsa alatt (Ábra 10).



   Ábra 10

   1. Ventilátor-ékszíjtárcsa
   2. Vezetőtárcsa
   3. Ventilátorékszíj
   4. Hajtótárcsa
   5. Szíjfeszítő tárcsa

4. Vegye le az ékszíjat a hajtótárcsáról (Ábra 10).

5. Állítsa a ventilátor reteszcsapját nyitott helyzetbe, és fordítsa el kifelé a ventilátort (Ábra 9).

6. Távolítsa el a ventilátort és az ékszíjat a nyíróasztalról.

1. Igazítsa az alsó CE védőburkolatot a ventilátor csatornakonzoljához a Ábra 11 szerint.



   Ábra 11

   1. 1. furat
   2. 2. furat
   3. 3. furat
   4. 4. furat
   5. Alsó CE védőburkolat
   6. Alátét
   7. Hatlapfejű csavar (¼ × ¾")
   8. Önbiztosító anya (¼")
   9. Szegecsvégek
   10. Ventilátor-csatornakonzol
   11. 7 mm-es fúrószár

2. Igazítsa az alsó CE védőburkolat 2. és a 4. furatát a ventilátor-csatornakonzolból kinyúló szegecsvégekre (Ábra 11).

   Note: Az alsó CE védőburkolat pereme (a furatos perem) feküdjön fel a ventilátor-csatornakonzolra.

3. Jelölje be a ventilátor-csatornakonzolra felfekvő alsó CE védőburkolat 1. és 3. furatát azok szélét körberajzolva, majd vegye le a CE védőburkolatot (Ábra 11).

4. Keresse meg a ventilátor-csatornakonzolon a jeleket, majd pontozza be a furatok helyének közepét.

5. Készítse el a 7 mm átmérőjű furatot a ventilátor-csatornakonzolba a 2 pontozott helyen (Ábra 11).

Note: Szerelje fel alsó CE védőburkolatot a ventilátoregység nyíróasztalról leszerelt állapotában; lásd az E-Z Vac™ ventilátor és meghajtás készlet felszerelési utasítását.

1. Igazítsa az alsó CE védőburkolatot a ventilátor csatornakonzoljához (Ábra 11).

2. Igazítsa az alsó CE védőburkolat 2. és a 4. furatát a ventilátor-csatornakonzolból kinyúló szegecsvégekre (Ábra 11).

3. Rögzítse az alsó CE védőburkolatot a ventilátorhoz a 2 hatlapfejű csavar (¼ × ¾"), a 2 alátét és a 2 önbiztosító anya (¼") segítségével a CE védőburkolat 1. és 4. furatát felhasználva (Ábra 11).

Ha eltávolította a ventilátort, szerelje fel a nyíróasztalra az alábbi módon:

Note: Lásd a Fűgyűjtő készlet (Toro 78463) kézikönyvét.

1. Tegye fel a ventilátorékszíjat a ventilátor ékszíjára (Ábra 10).

2. Igazítsa össze a ventilátor forgócsapját a nyíróasztal forgócsapfuratával, majd eressze rá a ventilátort a nyíróasztalra.

3. Állítsa a ventilátor reteszcsapját nyitott helyzetbe, csukja rá a ventilátort a nyíróasztalra, majd zárja be a reteszcsapot a csatornakonzolba (Ábra 9).

   Note: Gondoskodjon arról, hogy a reteszcsap átnyúljon a csatornakonzol és a CE szíjtárcsaburkolat furatán.

4. Átmenetileg vezesse el az ékszíjat a feszítőtárcsa alatt (Ábra 10).

5. Vezesse az ékszíjat a feszítőtárcsa köré (Ábra 10).

6. Fordítsa a feszítőtárcsát a fix rugócsap felé, és szerelje fel a rugót úgy, hogy a rugó kampóját a feszítő rugócsapra igazítja (Ábra 9).

7. Húzza el a rugós feszítőgörgőt a fix rugócsaptól, és tegye rá az ékszíjat a feszítőtárcsára (Ábra 10).

1. Szerelje fel az alátétet (5/16 × ¾") a hatlapfejű csavarra (¼ × ¾") a Ábra 12 szerint.

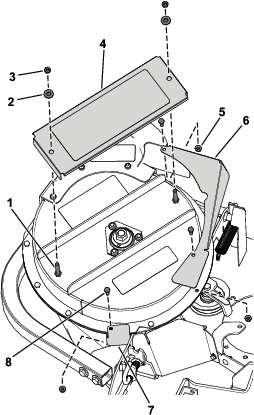

   Ábra 12

   132 cm-es nyíróasztal

   1. Alátét (5/16 × ¾")
   2. Hatlapfejű csavar (¼ × ¾")
   3. Műanyag dugó
   4. Ékszíjburkolat
   5. Alátét (¼ × ½")
   6. Rögzítőgyűrű
   7. Lemezanya
   8. CE szíjburkolat-konzol

2. Csúsztassa át az alátéttel felszerelt csavart az OEM ventilátor és meghajtás készlet szíjburkolatának furatán (Ábra 12).

3. Szerelje fel a szíjburkolat alja felől az alátétet (¼ × ½") és a rögzítőgyűrűt a hatlapfejű csavar meneteire (Ábra 12).

   A csavarfej és az alátét feküdjön fel a szíjburkolat felső felületén, az alátét és a rögzítőgyűrű pedig feküdjön fel a szíjburkolat alsó felületén.

1. Oldja ki a ventilátort, és húzza ki részlegesen.

2. Igazítsa össze a szíjburkolatot a nyíróasztal peremein található bevágásokkal (Ábra 12).

3. Igazítsa a szíjburkolatba beszerelt hatlapfejű csavart a szíjburkolat-konzolon található lemezanyával.

4. Rögzítse a szíjburkolatot a szíjburkolat-konzolhoz a hatlapfejű csavarral (Ábra 12).

5. Szerelje be a műanyag dugót a burkolatba (Ábra 12).

6. Állítsa a ventilátor reteszcsapját nyitott helyzetbe, csukja rá a ventilátort a nyíróasztalra, majd zárja be a reteszcsapot a csatornakonzolba.

Rögzítse a vágásmagasság állító rendszer 2 fedőlemezét a vágásmagasság-konzol 102–140 mm-es tartományára a 2 kapupántcsavar (¼ × ¾") és 2 önbiztosító anya (¼") segítségével a Ábra 14 és a Ábra 15 szerint.

Ábra 14

1. Vágásmagasság-konzol
2. Vágásmagasság állító rendszer fedőlemez (122 cm-es nyíróasztalok)
3. Önbiztosító anya (¼")
4. Kapupántcsavar (¼ × ¾")

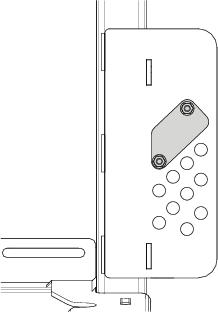

Ábra 15

Felszerelt nézet

Rögzítse a vágásmagasság állító rendszer 2 fedőlemezét a vágásmagasság-konzol 133–140 mm-es tartományára a 2 kapupántcsavar (¼ × ¾") és 2 önbiztosító anya (¼") segítségével a Ábra 16 és a Ábra 17 szerint.

Ábra 16

1. Vágásmagasság-konzol
2. Önbiztosító anya (¼")
3. Vágásmagasság állító rendszer fedőlemez (132 cm-es és 152 cm-es nyíróasztalok)
4. Kapupántcsavar (¼ × ¾")

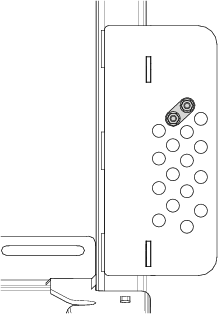

Ábra 17

Felszerelt nézet
