CE-Kit

Wenn die OEM-Riemenabdeckung installiert ist, entfernen Sie diese folgendermaßen:

1. Drehen Sie die Schraube, mit der die Riemenabdeckung am Mähwerk befestigt ist, nach links, um sie zu lösen (Bild 2).



   Bild 2

   1. Schraube (zur Riemenabdeckung gehörig)
   2. Riemenabdeckung
   3. Abdeckungsbefestigungshalterung
   4. Bundmutter (⅜")
   5. Schlossschraube (⅜" x ⅞")

2. Entfernen Sie die OEM-Riemenabdeckung von der Befestigungshalterung (Bild 2).

Note: Bewahren Sie die OEM-Riemenabdeckung und Schraube zwecks späterer Anbringung auf, wenn Sie das Mähwerk ohne Gebläsesystem benutzen.

1. Entfernen Sie die zwei Schrauben und zwei Bundmuttern, mit denen die Befestigungshalterung für die Abdeckung am Mähwerk befestigt ist (Bild 2).

2. Entfernen Sie die Halterung.

   Note: Bewahren Sie die OEM-Abdeckungsbefestigungshalterung, Schrauben und Flanschmuttern zwecks späterer Anbringung auf, wenn Sie das Mähwerk ohne Gebläsesystem benutzen.

Entfernen Sie den Sperrsplint von der vorhandenen unteren Stützstange und entfernen Sie die Stützstange (Bild 3).

Note: Bewahren Sie den Sperrsplint und die untere Stützstange für den Einbau auf, wenn Sie die Maschine mit abgenommenem Gebläsesystem betreiben.

Bild 3

1. Vorhandene untere Stützstange
2. Sperrsplint

Falls das Gebläse-Kit auf dem Gerät installiert ist, entfernen sie die Riemenabdeckung vom Gebläse- und Antriebs-Kit wie nachfolgend beschrieben:

1. Entfernen Sie die Daumenschraube, die die Riemenabdeckung festhält (Bild 4).



   Bild 4

   1. Daumenschraube
   2. Riemenabdeckung

2. Bewegen Sie die Abdeckung nach außen, bis die Kante der Abdeckung die Haken in den Mähwerk-Flanschen freigibt (Bild 4).

3. Entfernen Sie die Abdeckung vom Mähwerk.

   Note: Werfen Sie die Daumenschraube weg.

1. Entfernen Sie die zwei Muttern und zwei Scheiben, mit denen die OEM-Wellenabdeckung am Gebläse befestigt ist (Bild 5).



   Bild 5

   Bild zeigt 122 cm-Mähwerk

   1. Mutter
   2. Scheibe
   3. OEM-Wellenabdeckung
   4. Schraube

2. Entfernen und werfen Sie die OEM-Wellenabdeckung weg (Bild 5).

1. Fluchten Sie die Löcher der CE-Riemenscheiben-Schutzvorrichtung mit dem Loch in der vorderen Ablenkblech-Halterung und dem äußeren Loch im vorderen Mähwerkflansch aus (Bild 6).

   Note: Die CE-Riemenscheiben-Halterung umgibt fasst um die äußere Kante der Ablenkblechhalterung

2. Fluchten Sie die Halterung der CE-Riemenabdeckung (sofern nicht zuvor installiert) mit den Löchern an der Rückseite des vorderen Mähwerkflansches aus (Bild 6).

3. Befestigen Sie die CE-Riemenscheiben-Schutzvorrichtung und die Halterung der Riemenabdeckung mit einer Sechskantschraube (¼" x 1") und einer Sicherungsmutter (¼") im äußeren Loch des vorderen Mähwerkflansches, wie in Bild 6 dargestellt.

4. Befestigen Sie die Halterung der Riemenabdeckung am vorderen Mähwerkflansch am inneren Loch mit einer Schlossschraube (¼" x ¾") und einer Sicherungsmutter (¼"), wie in Bild 6 dargestellt.

5. Fluchten Sie das Loch im hinteren Flansch der Halterung der CE-Riemenabdeckung mit dem Loch im Mähwerk aus, aus dem Sie die Halterung der OEM-Riemenabdeckung in Schritt 1von Entfernen der Befestigungshalterung für die Abdeckung entfernt haben, siehe Bild 6.

6. Fluchten Sie die Klippmutter mit dem Loch oben in der Halterung der CE-Riemenabdeckung aus und drücken Sie die Klippmutter auf die Halterung (Bild 6).

7. Befestigen Sie die hintere Schutzvorrichtung mit einer Sechskantschraube (⅜" x 1") und einer Bundmutter (⅜") lose am Mähwerk, wie in Bild 6 dargestellt.

   Ziehen Sie die Befestigungen nach dem Montieren des Gebläses an, siehe Einbauen des Gebläses.

   Important: Dieser Schritt gilt nur für 122-cm-Mähwerke.

Bild 6

1. CE-Riemenscheiben-Schutzvorrichtung
2. Riemenabdeckungshalterung
3. Hintere Schutzvorrichtung (nur 122-Mähwerk)
4. Sechskantschraube (⅜" x 1")
5. Klemmmutter
6. Bundmutter (⅜")
7. Sicherungsmutter (¼")
8. Mähwerkflansch (vorne)
9. Schlossschraube (¼" x ¾")
10. Bundkopfschraube (¼" x 1")

1. Fluchten Sie die Löcher der CE-Riemenscheiben-Schutzvorrichtung mit dem Loch in der vorderen Ablenkblech-Halterung und dem äußeren Loch im vorderen Mähwerkflansch aus (Bild 7).

   Note: Die CE-Riemenscheiben-Halterung umgibt fasst um die äußere Kante der Ablenkblechhalterung

2. Fluchten Sie die Halterung der CE-Riemenabdeckung (sofern nicht zuvor installiert) mit den Löchern an der Rückseite des vorderen Mähwerkflansches aus (Bild 7).

3. Befestigen Sie die CE-Riemenscheiben-Schutzvorrichtung und die Halterung der Riemenabdeckung (sofern nicht zuvor installiert) mit einer Sechskantschraube (¼" x 1") und einer Sicherungsmuttern (¼") im äußeren Loch des vorderen Mähwerkflansches, wie in Bild 7 abgebildet.

4. Befestigen Sie die Halterung der Riemenabdeckung am vorderen Mähwerkflansch am inneren Loch mit einer Schlossschraube (¼" x ¾") und einer Sicherungsmutter (¼"), wie in Bild 7 dargestellt.

5. Fluchten Sie die Klippmutter mit dem Loch oben in der Halterung der CE-Riemenabdeckung aus und drücken Sie die Klippmutter auf die Halterung (Bild 7).



   Bild 7

   1. CE-Riemenscheiben-Schutzvorrichtung
   2. Riemenabdeckungshalterung (falls nicht bereits installiert)
   3. Klemmmutter
   4. Sicherungsmutter (¼")
   5. Mähwerkflansch (vorne)
   6. Schlossschraube (¼" x ¾")
   7. Bundkopfschraube (¼" x 1")

Wenn die Gebläsebaugruppe installiert ist, nehmen Sie diese wie folgt vom Mähwerk ab:

1. Ziehen Sie die gefederte Spannscheibe von der starren Federstrebe weg und nehmen Sie den Riemen von der Spannscheibe (Bild 9).



   Bild 9

   1. Arretierbolzen (verriegelt)
   2. Auswurfkanalhalterung
   3. Gebläse
   4. Federhakenenden
   5. Spannscheiben-Schwenkhalterung
   6. Riemen (mit Spannscheibe ausgefluchtet)
   7. Spannscheibenfederstrebe
   8. Feder
   9. Starre Federstrebe

2. Bewegen Sie die Spannscheiben-Schwenkhalterung in Richtung der starren Federstrebe und entfernen Sie den Haken der Feder von der Spannscheibenfederstrebe (Bild 9).

3. Verlegen Sie den Riemen unter der Spannscheibe (Bild 10).



   Bild 10

   1. Gebläseriemenscheibe
   2. Spannscheibe
   3. Gebläseriemen
   4. Antriebsscheibe
   5. Spannscheibe

4. Entfernen Sie den Riemen von der Antriebsscheibe (Bild 10).

5. Bewegen Sie Arretierbolzen des Gebläses in die geöffnete Stellung und schwenken Sie das Gebläse nach außen (Bild 9).

6. Entfernen Sie das Gebläse und den Riemen vom Mähwerkdeck.

1. Fluchten Sie die untere CE-Schutzvorrichtung mit der Halterung des Gebläse-Auswurfkanals aus, wie in Bild 11 abgebildet.



   Bild 11

   1. Loch 1
   2. Loch 2
   3. Loch 3
   4. Loch 4
   5. Untere CE-Schutzvorrichtung
   6. Scheibe
   7. Sechskantschraube (¼" x ¾")
   8. Sicherungsmutter (¼")
   9. Nietenenden
   10. Halterung des Gebläse-Auswurfkanals
   11. Bohrer, 7 mm

2. Fluchten Sie Loch 2 und Loch 4 der unteren CE-Schutzvorrichtung mit den Nietenenden aus, die durch die Halterung des Gebläse-Auswurfkanals hervorragen (Bild 11).

   Note: Stellen Sie sicher, dass der Flansch der unteren CE-Schutzvorrichtung (der Flansch mit den Löchern) bündig mit der Halterung des Gebläse-Auswurfkanals ist.

3. Markieren Sie den Rand von Loch 1 und Loch 3 der unteren CE-Schutzvorrichtung auf der Halterung des Gebläse-Auswurfkanals und entfernen Sie die CE-Schutzvorrichtung (Bild 11).

4. Finden Sie die Markierungen auf der Halterung des Gebläse-Auswurfkanals und körnen Sie die Stellen.

5. Bohren Sie an den beiden gekörnten Markierungen 7 mm-Löcher in die Gebläsekanalhalterung (Bild 11).

Note: Montieren Sie die untere CE-Schutzvorrichtung mit dem vom Mähwerk entfernten Gebläse; siehe E-Z Vac™ Gebläse- und Antriebskit-Installationsanweisungen.

1. Fluchten Sie die untere CE-Schutzvorrichtung mit der Halterung des Gebläse-Auswurfkanals aus (Bild 11).

2. Fluchten Sie Loch 2 und Loch 4 der unteren CE-Schutzvorrichtung mit den Nietenenden aus, die durch die Halterung des Gebläse-Auswurfkanals hervorragen (Bild 11).

3. Befestigen Sie die untere CE-Schutzvorrichtung mit zwei Sechskantschrauben (¼" x ¾"), zwei Unterlegscheiben und zwei Sicherungsmuttern (¼") durch das Loch 1 und das Loch 4 der CE-Schutzvorrichtung am Gebläse (Bild 11).

Falls Sie das Gebläse entfernt haben, montieren Sie das Gebläse wie folgt am Mähwerk:

Note: Siehe Betriebsanleitung des Grasfangkorbkits (Toro Modell 78463).

1. Fluchten Sie den Gebläseriemen um die Riemenscheibe des Gebläses aus (Bild 10).

2. Fluchten Sie den Lagerbolzen am Gebläse mit dem Lagerbolzenloch im Mähwerk aus und senken das Gebläse auf das Mähwerk ab.

3. Öffnen Sie den Arretierbolzen des Gebläses, schließen Sie das Gebläse am Mähwerk und befestigen Sie den Arretierbolzen an der Auswurfkanalhalterung (Bild 9).

   Note: Vergewissern Sie sich, dass der Arretierbolzen durch das Loch in der Auswurfkanalhalterung und der CE-Riemenscheiben-Schutzvorrichtung herausragt.

4. Verlegen Sie den Riemen vorübergehend unter die Spannscheibe (Bild 10).

5. Verlegen Sie den Riemen um die Antriebsscheibe (Bild 10).

6. Bewegen Sie die Riemenscheibe bzw. Spannscheibe zur starren Federstrebe und setzen die Feder ein, indem Sie den Federhaken an der Strebe der Spannscheibenfeder ausfluchten (Bild 9).

7. Ziehen Sie die gefederte Spannscheibe bzw. Riemenscheibe von der starren Federstrebe weg und verlegen Sie den Riemen um die Spannscheibe (Bild 10).

1. Bringen Sie die Scheibe (5/16" x ¾") an der Sechskantschraube (¼" x ¾") an, wie in Bild 12 abgebildet.

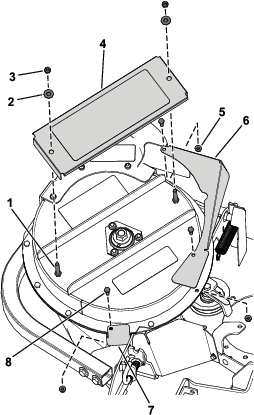

   Bild 12

   Bild zeigt 132 cm-Mähwerk

   1. Scheibe (5/16" x ¾")
   2. Sechskantschraube (¼" x ¾")
   3. Kunststoffstöpsel
   4. Riemenabdeckung
   5. Scheibe (¼" x ½")
   6. Halter
   7. Klemmmutter
   8. CE-Riemenabdeckungshalterung

2. Setzen Sie die Schraube und die Scheibe durch das Loch oben an der Riemenabdeckung des OEM-Gebläse- und Antriebskits (Bild 12) ein.

3. Legen Sie von Unterseite der Riemenabdeckung die Scheibe (¼" x ½") und den Halter auf das Gewinde der Sechskantschraube (Bild 12).

   Stellen Sie sicher, dass der Schraubenkopf und die Scheibe bündig mit der Oberseite der Riemenabdeckung sind, und dass die Scheibe und der Halter bündig mit der Unterseite der Abdeckung sind.

1. Entriegeln Sie das Gebläse und ziehen Sie es teilweise aus.

2. Fluchten Sie die Riemenabdeckung mit den Kerben in den Mähwerkflanschen aus (Bild 12).

3. Fluchten Sie die Sechskantschraube in der Abdeckung mit der Klippmutter an der Halterung der Riemenabdeckung-halterung aus.

4. Befestigen Sie die Riemenabdeckung mit der Sechskantschraube an der Abdeckungshalterung (Bild 12).

5. Setzen Sie den Kunststoffstopfen in die Abdeckung ein (Bild 12).

6. Öffnen Sie den Arretierbolzen des Gebläses, schließen Sie das Gebläse am Mähwerk und befestigen Sie den Arretierbolzen an der Halterung des Auswurfkanals.

Befestigen Sie die beiden Abdeckplatten für die Schnitthöheneinstellung an den Bereichen 102 bis 140 mm der Schnitthöhenhalterung mit zwei Schlossschrauben (¼" x ¾") und zwei Sicherungsmuttern (¼"), wie in Bild 14 und Bild 15 dargestellt.

Bild 14

1. Schnitthöhenhalterung
2. Abdeckplatte der Schnitthöheneinstellung (122 cm Mähwerke)
3. Sicherungsmutter (¼")
4. Schlossschraube (¼" x ¾")

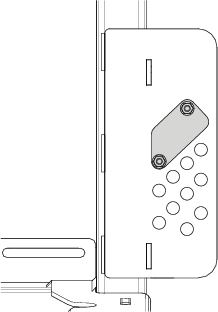

Bild 15

Ansicht im eingebauten Zustand

Befestigen Sie die beiden Abdeckplatten für die Schnitthöheneinstellung an den Bereichen 133 mm und 140 mm der Schnitthöhenhalterung mit zwei Schlossschrauben (¼" x ¾") und zwei Sicherungsmuttern (¼"), wie in Bild 16 und Bild 17 dargestellt.

Bild 16

1. Schnitthöhenhalterung
2. Sicherungsmutter (¼")
3. Abdeckplatte der Schnitthöheneinstellung (132 cm und 152 cm Mähwerke)
4. Schlossschraube (¼" x ¾")

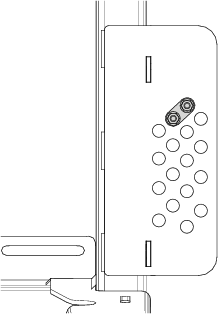

Bild 17

Ansicht im eingebauten Zustand
