CE-sats

Om OEM-remkåpan har monterats tar du bort den på följande sätt:

1. Vrid skruven som håller fast remkåpan vid klippdäcket motsols för att lossa den (Figur 2).



   Figur 2

   1. Skruv (sitter fast i remkåpan)
   2. Remkåpa
   3. Monteringsfäste för kåpa
   4. Flänsmutter (⅜ tum)
   5. Vagnsskruv (⅜ x ⅞ tum)

2. Ta bort OEM-remkåpan och -skruven från monteringsfästet (Figur 2).

Note: Spara OEM-remkåpan och -skruven för montering när du använder klipparen med blåsartillbehöret bortmonterat.

1. Ta bort de två skruvarna och de två flänsmuttrarna som håller fast kåpans monteringsfäste vid däcket (Figur 2).

2. Ta bort fästet.

   Note: Spara OEM-kåpans monteringsfäste, skruvar och flänsmutter för montering när du använder klipparen med blåsartillbehöret bortmonterat.

Ta bort låsmuttersprinten från den befintliga nedre stödstången och ta bort stödstången (Figur 3).

Note: Spara låsmuttersprinten och den nedre stödstången för montering om maskinen körs när blåsartillbehöret är borttaget.

Figur 3

1. Befintlig nedre stödstång
2. Låssaxpinne

Om blåsarsatsen är monterad på maskinen ska den monterade remkåpan tas bort från blåsar- och drivenhetssatsen enligt följande:

1. Ta bort vingskruven som håller fast remkåpan (Figur 4).



   Figur 4

   1. Vingskruv
   2. Remkåpa

2. Flytta kåpan utåt tills dess att kåpans kant passerar däckflänskrokarna (Figur 4).

3. Ta av kåpan från däcket.

   Note: Kassera vingskruven.

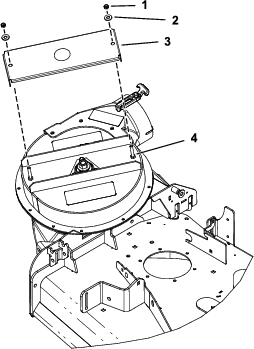

1. Ta bort de två muttrar och två brickor som håller fast OEM-axelkåpan på blåsarenheten (Figur 5).



   Figur 5

   Klippdäck på 122 cm visas

   1. Mutter
   2. Bricka
   3. OEM-axelkåpa
   4. Skruv

2. Ta bort och kassera OEM-axelkåpan (Figur 5).

1. Rikta in hålen på CE-remskiveskyddet med hålet i det främre gränsriktefästet och det yttre hålet i den främre däckflänsen (Figur 6).

   Note: CE-remskivefästet lindas runt gränsriktarfästets ytterkant

2. Rikta in CE-remkåpsfästet (om det inte har monterats sedan tidigare) med hålen på den främre däckflänsens baksida (Figur 6).

3. Fäst CE-remskiveskyddet och remkåpsfästet vid den främre däckflänsen med 1 sexkantsskruv (¼ x 1 tum) och 1 flänsmutter (¼ tum) i det yttre hålet enligt Figur 6.

4. Fäst remkåpsfästet vid den främre däckflänsen med 1 vagnsskruv (¼ x ¾ tum) och 1 flänsmutter (¼ tum) i det inre hålet enligt Figur 6.

5. Rikta in hålet i den bakre flänsen av CE-remkåpsfästet med hålet i det klippdäck där du tog bort OEM-remkåpsfästet i steg 1 av Ta bort kåpans monteringsfäste. Se Figur 6.

6. Rikta in klämmuttern med hålet överst på CE-remkåpsfästet och tryck på klämmuttern på fästet (Figur 6).

7. Montera det bakre skyddet löst på klippdäcket med 1 sexkantsskruv (⅜ x 1 tum) och 1 flänsmutter (⅜ tum) enligt Figur 6.

   Dra åt fästelementen när du har monterat blåsaren. Se Montera blåsaren.

   Important: Detta steg gäller endast klippdäck på 122 cm.

Figur 6

1. CE-remskiveskydd
2. Remkåpsfäste
3. Bakre skydd (endast för klippdäck på 122 cm)
4. Sexkantsskruv (⅜ x 1 tum)
5. Klämmutter
6. Flänsmutter (⅜ tum)
7. Låsmutter (¼ tum)
8. Däckfläns (fram)
9. Vagnsskruv (¼ x ¾ tum)
10. Flänsskruv (¼ x 1 tum)

1. Rikta in hålen på CE-remskiveskyddet med hålet i det främre gränsriktefästet och det yttre hålet i den främre däckflänsen (Figur 7).

   Note: CE-remskivefästet lindas runt gränsriktarfästets ytterkant

2. Rikta in CE-remkåpsfästet (om det inte har monterats sedan tidigare) med hålen på den främre däckflänsens baksida (Figur 7).

3. Fäst CE-remskiveskyddet och remkåpsfästet (om de inte har monterats sedan tidigare) vid den främre däckflänsen med 1 sexkantsskruv (¼ x 1 tum) och 1 flänsmutter (¼ tum) i det yttre hålet enligt Figur 7.

4. Fäst remkåpsfästet vid den främre däckflänsen med 1 vagnsskruv (¼ x ¾ tum) och 1 flänsmutter (¼ tum) i det inre hålet enligt Figur 7.

5. Rikta in klämmuttern med hålet överst på CE-remkåpsfästet och tryck på klämmuttern på fästet (Figur 7).



   Figur 7

   1. CE-remskiveskydd
   2. Remkåpsfäste (om det inte har monterats sedan tidigare)
   3. Klämmutter
   4. Låsmutter (¼ tum)
   5. Däckfläns (fram)
   6. Vagnsskruv (¼ x ¾ tum)
   7. Flänsskruv (¼ x 1 tum)

Om blåsarenheten har monterats tar du bort den från klippdäcket på följande sätt:

1. Dra den fjäderbelastade mellanremskivan bort från den fasta fjäderhållaren och ta bort remmen från mellanremskivan (Figur 9).



   Figur 9

   1. Låspinne (låst läge)
   2. Utkastarfäste
   3. Blåsarenhet
   4. Fjäderkroksändar
   5. Mellanremskivans tappfäste
   6. Rem (justerad efter mellanremskivan)
   7. Mellanremskivans fjäderhållare
   8. Fjäder
   9. Fast fjäderhållare

2. Flytta löprullens tappfäste mot den fasta fjäderhållaren och ta bort fjäderkroken från löprullens fjäderhållare (Figur 9).

3. Dra remmen under mellanremskivan (Figur 10).



   Figur 10

   1. Blåsarremskiva
   2. Mellanremskiva
   3. Blåsarrem
   4. Drivskiva
   5. Mellanskiva/spänningsskiva

4. Ta bort remmen från drivskivan (Figur 10).

5. Flytta blåsarens låssprint till det öppna läget och sväng blåsaren utåt (Figur 9).

6. Ta bort blåsaren och remmen från klippdäcket.

1. Rikta in det nedre CE-skyddet med blåsarens utkastarfäste som i Figur 11.



   Figur 11

   1. Hål 1
   2. Hål 2
   3. Hål 3
   4. Hål 4
   5. Nedre CE-skydd
   6. Bricka
   7. Sexkantsskruv (¼ x ¾ tum)
   8. Låsmutter (¼ tum)
   9. Nitändar
   10. Blåsarutkastarfäste
   11. Borrstål 7 mm

2. Rikta in hål 2 och hål 4 i det nedre CE-skyddet med de nitändar som sticker ut genom blåsarutkastarfästet (Figur 11).

   Note: Se till att flänsen på det nedre CE-skyddet (flänsen med hålen) ligger plant mot blåsarutkastarfästet.

3. Markera konturen av hål 1 och hål 3 på det nedre CE-skyddet på blåsarutkastarfästet och ta bort CE-skyddet (Figur 11).

4. Leta rätt på markeringarna på blåsarutkastarfästet och mittmarkera punkterna med en körnare.

5. Borra hål på 7 mm i blåsarutkastarfästet vid de två mittmarkeringarna (Figur 11).

Note: Montera det nedre CE-skyddet med blåsarenheten borttagen från klippdäcket. Se monteringsanvisningarna för blåsar- och drivenhetssatsen till E-Z Vac™.

1. Rikta in det nedre CE-skyddet med blåsarutkastarfästet (Figur 11).

2. Rikta in hål 2 och hål 4 i det nedre CE-skyddet med de nitändar som sticker ut ur blåsarutkastarfästet (Figur 11).

3. Fäst det nedre CE-skyddet vid blåsaren med 2 sexkantsskruvar (¼ x ¾ tum), 2 brickor och 2 låsmuttrar (¼ tum) genom hål 1 och hål 4 i CE-skyddet (Figur 11).

Om du tog bort blåsaren ska den monteras på klippdäcket så här:

Note: Se bruksanvisningen för uppsamlarsatsen (Toro-modell 78463).

1. Rikta in blåsarremmen runt blåsarens remskiva (Figur 10).

2. Rikta in svängtappen på blåsaren mot svängtappshålet i däcket och sänk ned blåsaren på däcket.

3. Öppna blåsarens låssprint, stäng blåsaren på däcket och fäst låssprinten vid utkastarfästet (Figur 9).

   Note: Kontrollera att låssprinten sticker ut genom hålet i utkastarfästet och CE-remskiveskyddet.

4. Dra tillfälligt remmen under mellanremskivan (Figur 10).

5. Dra remmen runt drivskivan (Figur 10).

6. Flytta mellanremskivan/spännskivan mot den fasta fjäderhållaren och montera fjädern genom att rikta in fjäderkroken på mellanremskivans fjäderhållare (Figur 9).

7. Dra den fjäderbelastade mellanremskivan/spännskivan bort från den fasta fjäderhållaren och dra remmen runt mellanremskivan (Figur 10).

1. Sätt ihop brickan (5/16 x ¾ tum) med sexkantsskruven (¼ x ¾ tum) som i Figur 12.



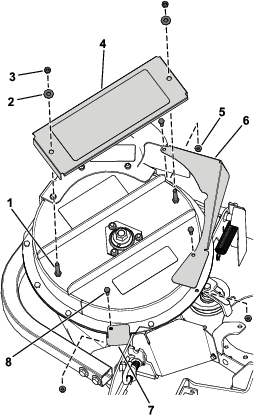

   Figur 12

   Klippdäck på 132 cm visas

   1. Bricka (5/16 x ¾ tum)
   2. Sexkantsskruv (¼ x ¾ tum)
   3. Plastplugg
   4. Remkåpa
   5. Bricka (¼ x ½ tum)
   6. Hållare
   7. Klämmutter
   8. CE-remkåpsfäste

2. För in skruven och brickan genom hålet högst upp i remkåpan från blåsar- och drivsatsen (OEM) (Figur 12).

3. Från remkåpans nederdel, sätt ihop brickan (¼ x ½ tum) och hållaren över sexkantsskruvens gängor (Figur 12).

   Se till att skruvhuvudet och brickan ligger tätt intill remkåpans ovansida och att brickan och hållaren ligger tätt intill kåpans underdel.

1. Lossa på blåsaren och dra ut den delvis.

2. Rikta in remkåpan med skårorna i däckflänsarna (Figur 12).

3. Rikta in sexkantsskruvarna i kåpan med klämmuttern på remkåpsfästet.

4. Fäst remkåpan vid kåpfästet med hjälp av sexkantsskruven (Figur 12).

5. Montera plastpluggen i kåpan (Figur 12).

6. Öppna blåsarens låssprint, stäng blåsaren på däcket och fäst låssprinten vid utkastarfästet.

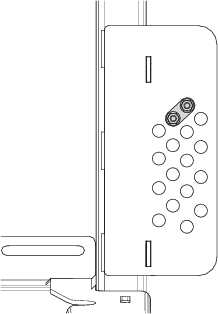

Fäst de 2 klipphöjdsskyddsplåtarna på klipphöjdsfästet vid intervallerna 102–140 mm med 2 vagnsskruvar (¼ x ¾ tum) och 2 låsmuttrar (¼ tum) enligt Figur 14 och Figur 15.

Figur 14

1. Klipphöjdsfäste
2. Klipphöjdsskyddsplåt (däck på 122 cm)
3. Låsmutter (¼ tum)
4. Vagnsskruv (¼ x ¾ tum)

Figur 15

Monteringsvy

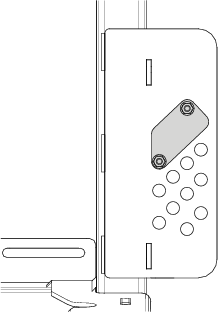

Fäst de 2 klipphöjdsskyddsplåtarna på klipphöjdsfästet vid intervallerna 133–140 mm med 2 vagnsskruvar (¼ x ¾ tum) och 2 låsmuttrar (¼ tum) enligt Figur 16 och Figur 17.

Figur 16

1. Klipphöjdsfäste
2. Låsmutter (¼ tum)
3. Klipphöjdsskyddsplåt (däck på 132 cm och 152 cm)
4. Vagnsskruv (¼ x ¾ tum)

Figur 17

Monteringsvy
