CE-sæt

Hvis OEM-remskærmen er monteret, skal den afmonteres som følger:

1. Drej bolten, der fastgør remskærmen til skjoldet, mod uret for at løsne den (Figur 2).



   Figur 2

   1. Bolt (siddende på remskærmen)
   2. Remskærm
   3. Skærmmonteringsbeslag
   4. Flangemøtrik (⅜")
   5. Bræddebolt (⅜" x ⅞")

2. Afmonter OEM-remskærmen og bolten fra monteringsbeslaget (Figur 2).

Note: Læg OEM-remskærmen og monteringsbolten til side, når plæneklipperen betjenes uden blæserens ekstraudstyr.

1. Afmonter de 2 bolte og 2 flangemøtrikker, der fastgør skærmmonteringsbeslaget til skjoldet (Figur 2).

2. Fjern beslaget.

   Note: Læg OEM-skærmmonteringsbeslaget, bolte og flangemøtrik til montering til side, når plæneklipperen betjenes uden blæserens ekstraudstyr.

Fjern låseclipsen fra den eksisterende nedre støttestang, og afmonter den (Figur 3).

Note: Gem låseclipsen og den nedre støttestang til montering, når du bruger maskinen med blæsersættet afmonteret.

Figur 3

1. Eksisterende nedre støttestang
2. Låseclips

Hvis blæsersættet er monteret på maskinen skal den installerede remskærm fra blæser- og drevsættet afmonteres som følger:

1. Afmonter fingerskruen, der fastgør remskærmen (Figur 4).



   Figur 4

   1. Fingerskrue
   2. Remskærm

2. Flyt skærmen udad, indtil kanten af skærmen er fri af krogene i skjoldflangerne (Figur 4).

3. Fjern skærmen fra skjoldet.

   Note: Kasser fingerskruerne.

1. Afmonter de 2 møtrikker og 2 spændeskiver, der fastgør kapslen til OEM-akslen til blæserenheden (Figur 5).



   Figur 5

   Plæneklipperskjold på 122 cm er vist

   1. Møtrik
   2. Spændeskive
   3. Kapsel til OEM-aksel
   4. Bolt

2. Fjern skærmen, og kassér kapslen til OEM-akslen (Figur 5).

1. Ret hullerne i CE-remskiveskærmen ind efter hullet i det fremadrettede deflektorbeslag og det udvendige hul i den fremadrettede skjoldflange (Figur 6).

   Note: CE-remskivebeslaget svøber sig om deflektorbeslagets udvendige kant

2. Ret CE-remskærmbeslaget (hvis ikke monteret tidligere) ind efter hullerne i bagsiden af den fremadrettede skjoldflange (Figur 6).

3. Fastgør CE-remskiveskærmen og remskærmbeslaget til den fremadrettede skjoldflange ved det udvendige hul med 1 sekskantsbolt (¼" x 1") og 1 låsemøtrik (¼") som vist i Figur 6.

4. Fastgør remskærmbeslaget til den fremadrettede skjoldflange ved det indvendige hul med 1 bræddebolt (¼" x ¾") og 1 låsemøtrik (¼") som vist i Figur 6.

5. Ret hullet i den bageste flange i CE-remskærmbeslaget ind efter hullet i skjoldet, hvor du afmonterede OEM-remskærmbeslaget i trin 1 i Afmontering af skærmmonteringsbeslaget. Se Figur 6.

6. Ret klemmemøtrikken ind efter hullet i toppen af CE-remskærmbeslaget, og pres klemmemøtrikken på beslaget (Figur 6).

7. Monter bageste afskærmning løst på plæneklipperskjoldet ved hjælp af 1 sekskantsbolt (⅜" x 1") og 1 flangemøtrik (⅜") som vist i Figur 6.

   Stram fastgørelsesanordningerne, når du har monteret blæseren. Se Montering af blæseren.

   Important: Dette trin gælder kun for plæneklipperskjolde på 122 cm.

Figur 6

1. CE-remskiveskærm
2. Remskærmbeslag
3. Bageste afskærmning (kun til plæneklipperskjold på 122 cm)
4. Sekskantbolt (⅜" x 1")
5. Klemmemøtrik
6. Flangemøtrik (⅜")
7. Låsemøtrik (¼")
8. Skjoldflange (fremadrettet)
9. Bræddebolt (¼" x ¾")
10. Flangehovedbolt (¼" x 1")

1. Ret hullerne i CE-remskiveskærmen ind efter hullet i det fremadrettede deflektorbeslag og det udvendige hul i den fremadrettede skjoldflange (Figur 7).

   Note: CE-remskivebeslaget svøber sig om deflektorbeslagets udvendige kant

2. Ret CE-remskærmbeslaget (hvis ikke monteret tidligere) ind efter hullerne i bagsiden af den fremadrettede skjoldflange (Figur 7).

3. Fastgør CE-remskiveskærmen og remskærmbeslaget (hvis ikke monteret tidligere) til den fremadrettede skjoldflange ved det udvendige hul med 1 sekskantsbolt (¼" x 1") og 1 låsemøtrik (¼") som vist i Figur 7.

4. Fastgør remskærmbeslaget til den fremadrettede skjoldflange ved det indvendige hul med 1 bræddebolt (¼" x ¾") og 1 låsemøtrik (¼") som vist i Figur 7.

5. Ret klemmemøtrikken ind efter hullet i toppen af CE-remskærmbeslaget, og pres klemmemøtrikken på beslaget (Figur 7).



   Figur 7

   1. CE-remskiveskærm
   2. Remskærmsbeslag (hvis ikke monteret tidligere)
   3. Klemmemøtrik
   4. Låsemøtrik (¼")
   5. Skjoldflange (fremadrettet)
   6. Bræddebolt (¼" x ¾")
   7. Flangehovedbolt (¼" x 1")

Hvis blæserenheden er monteret, skal du afmontere den fra plæneklipperskjoldet som følger:

1. Træk den fjederbelastede styreremskive væk fra den faste fjederstang, og afmonter remmen fra styreremskiven (Figur 9).



   Figur 9

   1. Låsetap (låst position)
   2. Sliskebeslag
   3. Blæserenhed
   4. Fjederkrogens ender
   5. Styredrejebeslag
   6. Rem (placeret i forhold til styreremskiven)
   7. Styrefjedertap
   8. Fjeder
   9. Fast fjederstang

2. Flyt styredrejebeslaget mod den faste fjederstang, og fjern fjederens krog fra styrefjederstangen (Figur 9).

3. Før remmen under styreremskiven (Figur 10).



   Figur 10

   1. Blæserremskive
   2. Styreremskive
   3. Blæserrem
   4. Drivremskive
   5. Styre-/spændingsremskive

4. Afmonter remmen fra drivremskiven (Figur 10).

5. Flyt blæserens låsestift til den åbne position, og drej blæseren udad (Figur 9).

6. Fjern blæseren og remmen fra plæneklipperskjoldet.

1. Ret den nederste CE-afskærmning ind efter blæserørsbeslaget som vist i Figur 11.



   Figur 11

   1. Hul 1
   2. Hul 2
   3. Hul 3
   4. Hul 4
   5. Nederste CE-afskærmning
   6. Skive
   7. Sekskantbolt (¼" x ¾")
   8. Låsemøtrik (¼")
   9. Knapper
   10. Blæserørsbeslag
   11. Borehoved, 7 mm

2. Ret hul 2 og hul 4 i den nederste CE-afskærmning ind efter knapperne, der stikker ud gennem blæserørsbeslaget (Figur 11).

   Note: Sørg for, at flangen på den nederste CE-afskærmning (flangen med hullerne) ligger fladt mod blæserørsbeslaget.

3. Afmærk omridset af hul 1 og hul 3 i den nederste CE-afskærmning på blæserørsbeslaget, og afmonter CE-afskærmningen (Figur 11).

4. Find mærkerne på blæserørsbeslaget, og udstans placeringerne.

5. Bor huller på 7 mm i blæserørsbeslaget ved de to udstansningsmærker (Figur 11).

Note: Monter den nederste CE-afskærmning med blæserenheden afmonteret fra plæneklipperskjoldet. Se monteringsvejledningen til E-Z Vac™-blæser- og drevsættet.

1. Ret den nederste CE-afskærmning ind efter blæserørsbeslaget (Figur 11).

2. Ret hul 2 og hul 4 i den nederste CE-afskærmning ind efter knapperne, der stikker ud gennem blæserørsbeslaget (Figur 11).

3. Fastgør den nederste CE-afskærmning til blæseren ved hjælp af 2 sekskantbolte (¼" x ¾"), 2 spændeskiver og 2 låsemøtrikker (¼") gennem hul 1 og hul 4 i CE-afskærmningen (Figur 11).

Hvis du har afmonteret blæseren, skal du montere den på plæneklipperskjoldet som følger:

Note: Se vejledningen til opsamlersættet (Toro-model 78463).

1. Ret blæserremmen ind rundt om blæserens remskive (Figur 10).

2. Ret drejetappen på blæseren ind efter drejetapshullet i skjoldet og sænk blæseren ned på skjoldet.

3. Åbn blæserens låsestift, fastgør blæseren til skjoldet, og fastgør låsestiften til rørbeslaget (Figur 9).

   Note: Sørg for, at låsetappen går hele vejen igennem hullet i sliskebeslaget og CE-remskiveskærmen.

4. Før midlertidigt remmen under styreremskiven (Figur 10).

5. Før remmen omkring drivremskiven (Figur 10).

6. Bevæg styre-/strammeremskiven mod den faste fjedertap, og monter fjederen ved at rette fjederkrogen ind på styrefjedertappen (Figur 9).

7. Træk den fjederbelastede styre-/strammeremskive væk fra den faste fjederstang, og før remmen rundt om styreremskiven (Figur 10).

1. Monter skiven (5/16" x ¾") på sekskantbolten (¼" x ¾") som vist i Figur 12.



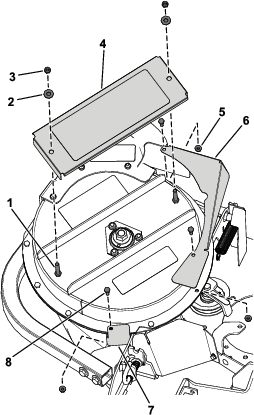

   Figur 12

   Plæneklipperskjold på 132 cm er vist

   1. Skive (5/16" x ¾")
   2. Sekskantbolt (¼" x ¾")
   3. Plastprop
   4. Remskærm
   5. Skive (¼" x ½")
   6. Holder
   7. Klemmemøtrik
   8. CE-remskærmbeslag

2. Isæt bolten og skiven gennem hullet i toppen af remskærmen fra OEM-blæser- og drevsættet (Figur 12).

3. Fra bunden af remskærmen skal skiven (¼" x ½") og holderen monteres på sekskantboltens gevind (Figur 12).

   Sørg for, at bolthovedet og skiven flugter med den øverste overflade på remskærmen, og at skiven og holderen flugter med skærmens underste flade.

1. Åbn blæseren, og træk den delvist ud.

2. Ret remskærmen ind med hakkene i skjoldflangerne (Figur 12).

3. Ret sekskantbolten ind med klemmemøtrikken på remskærmbeslaget.

4. Fastgør remskærmen til skærmbeslaget med sekskantbolten (Figur 12).

5. Fastgør plastproppen i dækslet (Figur 12).

6. Åbn blæserens låsestift, fastgør blæseren til skjoldet, og fastgør låsestiften til rørbeslaget.

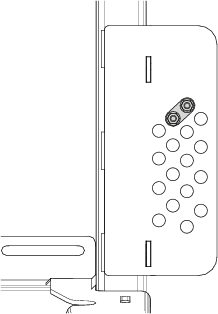

Fastgør de 2 klippehøjdedækplader i intervallerne på 102-140 mm på klippehøjdebeslaget ved hjælp af 2 bræddebolte (¼" x ¾") og 2 låsemøtrikker (¼") som vist i Figur 14 og Figur 15.

Figur 14

1. Klippehøjdebeslag
2. Klippehøjdedækplade (plæneklipperskjold på 122 cm)
3. Låsemøtrik (¼")
4. Bræddebolt (¼" x ¾")

Figur 15

Fuldt monteret

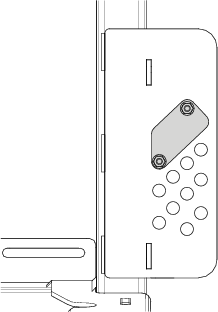

Fastgør de 2 klippehøjdedækplader i intervallerne på 133-140 mm på klippehøjdebeslaget med 2 bræddebolte (¼" x ¾") og 2 låsemøtrikker (¼") som vist i Figur 16 og Figur 17.

Figur 16

1. Klippehøjdebeslag
2. Låsemøtrik (¼")
3. Klippehøjdedækplade (plæneklipperskjold på 132 cm og 150 cm)
4. Bræddebolt (¼" x ¾")

Figur 17

Fuldt monteret
