Kit CE

Si le protège-courroie OEM est installé, déposez-le comme suit :

1. Desserrez le boulon qui fixe le protège-courroie au plateau en le tournant dans le sens antihoraire (Figure 2).



   Figure 2

   1. Boulon (laissé sur le protège-courroie)
   2. Protège-courroie
   3. Support de fixation du protège-courroie
   4. Écrou à embase (⅜")
   5. Boulon de carrosserie (⅜" x ⅞")

2. Déposez le protège-courroie OEM et le boulon du support de fixation (Figure 2).

Note: Conservez le protège-courroie OEM et le boulon pour l'installation lorsque vous utilisez la tondeuse sans l'accessoire ventilateur.

1. Retirez les 2 boulons et les 2 écrous à embase qui fixent le support de fixation du protège-courroie sur le plateau (Figure 2).

2. Déposez le support.

   Note: Conservez le support de fixation du protège-courroie OEM, les boulons et l'écrou à embase pour l'installation lorsque vous utilisez la tondeuse sans l'accessoire ventilateur.

Retirez la goupille fendue de blocage de la tige de support inférieure existante, et déposez la tige (Figure 3).

Note: Conservez la goupille fendue de blocage et la tige de support inférieure pour l'installation si vous utilisez la machine sans l'accessoire ventilateur.

Figure 3

1. Tige de support inférieure existante
2. Goupille fendue

Si le kit ventilateur est monté sur la machine, déposez le protège-courroie du kit ventilateur et entraînement comme suit :

1. Retirez la vis à oreilles qui fixe le protège-courroie (Figure 4).



   Figure 4

   1. Vis à oreilles
   2. Protège-courroie

2. Déplacez le couvercle vers l'extérieur jusqu'à ce que le bord passe les crochets dans les brides du plateau (Figure 4).

3. Déposez le couvercle du plateau.

   Note: Mettez la vis à oreilles au rebut.

1. Retirez les 2 écrous crantés qui fixent le chapeau d'arbre OEM au ventilateur (Figure 5).



   Figure 5

   Plateau de coupe de 122 cm montré

   1. Écrou
   2. Rondelle
   3. Chapeau d'arbre OEM
   4. Boulon

2. Déposez et mettez au rebut le chapeau d'arbre OEM (Figure 5).

1. Alignez les trous de la protection de poulie CE sur le trou du support de déflecteur avant et sur le trou extérieur à l'avant de la bride de plateau (Figure 6).

   Note: Le support de poulie CE enveloppe le bord extérieur du support de déflecteur

2. Alignez le support du protège-courroie CE sur les trous situés à l'arrière de la bride avant du plateau (Figure 6)

3. Fixez la protection de poulie CE et le support du protège-courroie sur la bride avant du plateau au niveau du trou extérieur à l'aide d'un boulon à tête hexagonale (¼" x 1") et d'un contre-écrou (¼"), comme montré à la Figure 6.

4. Fixez le support du protège-courroie à la bride avant du plateau au niveau du trou intérieur à l'aide d'un boulon de carrosserie (¼" x ¾") et d'un contre-écrou (¼"), comme montré à la Figure 6.

5. Alignez le trou dans la bride arrière du support du protège-courroie CE et le trou du plateau duquel vous retiré le support du protège-courroie OEM à l'opération 1 de Dépose du support de fixation du protège-courroie ; voir Figure 6.

6. Alignez l'écrou à clip sur le trou au sommet du support du protège-courroie CE, et poussez-le sur le support (Figure 6).

7. Fixez légèrement la protection arrière sur le plateau de coupe à l'aide d'un boulon à tête hexagonale (⅜" x 1") et d'un écrou à embase (⅜"), comme montré à la Figure 6.

   Serrez les fixations après avoir monté le ventilateur ; voir Pose du ventilateur.

   Important: Cette opération ne concerne que les plateaux de coupe de 122 cm.

Figure 6

1. Protection de poulie CE
2. Support du protège-courroie
3. Protection arrière (plateau de coupe de 122 cm seulement)
4. Boulon à tête hexagonale (⅜" x 1")
5. Écrou à clip
6. Écrou à embase (⅜")
7. Contre-écrou (¼")
8. Bride de plateau (à l'avant)
9. Boulon de carrosserie (¼" x ¾")
10. Boulon à embase (¼" x ½")

1. Alignez les trous de la protection de poulie CE sur le trou du support de déflecteur avant et sur le trou extérieur à l'avant de la bride de plateau (Figure 7).

   Note: Le support de poulie CE enveloppe le bord extérieur du support de déflecteur

2. Alignez le support du protège-courroie CE sur les trous situés à l'arrière de la bride avant du plateau (Figure 7)

3. Fixez la protection de poulie CE et le support du protège-courroie (s'il n'est pas déjà en place) sur la bride avant du plateau au niveau du trou extérieur à l'aide du boulon de carrosserie (¼" x 1") et d'un écrou à embase (¼"), comme montré à la Figure 7.

4. Fixez le support du protège-courroie à la bride avant du plateau au niveau du trou intérieur à l'aide d'un boulon de carrosserie (¼" x ¾") et d'un contre-écrou (¼"), comme montré à la Figure 7.

5. Alignez l'écrou à clip sur le trou au sommet du support du protège-courroie CE, et poussez-le sur le support (Figure 7).



   Figure 7

   1. Protection de poulie CE
   2. Support de protège-courroie (s'il n'est pas déjà en place)
   3. Écrou à clip
   4. Contre-écrou (¼")
   5. Bride de plateau (à l'avant)
   6. Boulon de carrosserie (¼" x ¾")
   7. Boulon à embase (¼" x ½")

Si le ventilateur est en place, déposez-le du plateau de coupe comme suit :

1. Tirez sur la poulie de tension rappelée par ressort pour l'éloigner du tenon fixe et déchaussez la courroie de la poulie de tension (Figure 9).



   Figure 9

   1. Goupille de verrouillage (position verrouillée)
   2. Support de goulotte
   3. Ventilateur
   4. Crochets d'extrémité du ressort
   5. Support de pivot de poulie de tension
   6. Courroie (alignée sur la poulie de tension)
   7. Tenon mobile de ressort
   8. Ressort
   9. Tenon de ressort fixe

2. Déplacez le support de pivot de la poulie de tension vers le tenon de ressort fixe et décrochez le ressort du tenon du ressort de la poulie de tension (Figure 9).

3. Faites passer la courroie sous la poulie de tension (Figure 10).



   Figure 10

   1. Poulie de ventilateur
   2. Poulie de tension
   3. Courroie de ventilateur
   4. Poulie d'entraînement
   5. Poulie de tension

4. Retirez la courroie de la poulie d'entraînement (Figure 10).

5. Placez la goupille de verrouillage du ventilateur en position ouverte et faites pivoter le ventilateur vers l'extérieur (Figure 9).

6. Déposez le ventilateur et la courroie du plateau de coupe.

1. Alignez la protection inférieure CE sur le support de la goulotte de ventilateur, comme montré à la Figure 11.



   Figure 11

   1. Trou 1
   2. Trou 2
   3. Trou 3
   4. Trou 4
   5. Protection inférieure CE
   6. Rondelle
   7. Boulon à tête hexagonale (¼" x ¾")
   8. Contre-écrou (¼")
   9. Queues de rivet
   10. Support de goulotte de ventilateur
   11. Foret de 7 mm

2. Alignez les trous 2 et 4 de la protection inférieure CE sur les queues de rivet qui dépassent du support de goulotte du ventilateur (Figure 11).

   Note: Veillez à placer la bride de la protection inférieure CE (bride avec les trous) bien à plat contre le support de la goulotte.

3. Marquez le contour des trous 1 et 3 de la protection inférieure CE sur le support de goulotte de ventilateur, et déposez la protection (Figure 11).

4. Localisez les repères sur le support de goulotte du ventilateur puis marquez-les au pointeau.

5. Percez des trous de 7 mm dans le support de goulotte du ventilateur aux 2 emplacements marqués au pointeau (Figure 11).

Note: Posez la protection inférieure après avoir déposé le ventilateur du plateau de coupe ; voir les instructions d'installation accompagnant du kit ventilateur et entraînement E-Z Vac™.

1. Alignez la protection inférieure CE sur le support de goulotte de ventilateur (Figure 11).

2. Alignez les trous 2 et 4 de la protection inférieure CE sur les queues de rivet qui dépassent du support de goulotte du ventilateur (Figure 11).

3. Fixez la protection inférieure CE sur le ventilateur à l'aide de 2 boulons à tête hexagonale (¼" x ¾"), 2 rondelles et 2 contre-écrous (¼") placés dans les trous 1 et 4 de la protection (Figure 11).

Si vous avez déposé le ventilateur, reposez-le sur le plateau de coupe comme suit :

Note: Voir le manuel du kit système de ramassage (modèle Toro 78463).

1. Chaussez la courroie de ventilateur sur la poulie du ventilateur (Figure 10).

2. Alignez l'axe de pivot du ventilateur sur le trou correspondant dans le plateau de coupe et abaissez le ventilateur sur le plateau de coupe.

3. Ouvrez la goupille de verrouillage de ventilateur, approchez le ventilateur du plateau et fixez la goupille de verrouillage au support de goulotte (Figure 9).

   Note: Vérifiez que la goupille de verrouillage dépasse du trou dans le support de goulotte et la protection de la poulie.

4. Faites passer la courroie momentanément sous la poulie de tension (Figure 10).

5. Acheminez la courroie autour de la poulie de tension (Figure 10).

6. Déplacez la poulie de tension vers le tenon fixe du ressort et accrochez le ressort en alignant le crochet sur le tenon mobile du ressort (Figure 9).

7. Tirez sur la poulie de tension rappelée par ressort pour l'éloigner du tenon fixe et chaussez la courroie sur la poulie de tension (Figure 10).

1. Placez la rondelle (5/16" x ¾") sur le boulon à tête hexagonale (¼"x ¾"), comme montré à la Figure 12.

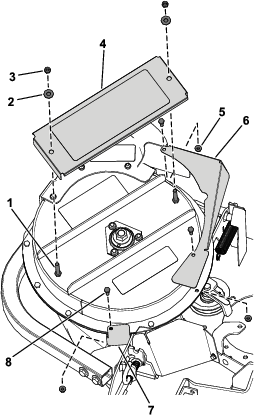

   Figure 12

   Plateau de coupe de 132 cm montré

   1. Rondelle (5/16" x ¾")
   2. Boulon à tête hexagonale (¼" x ¾")
   3. Cheville en plastique
   4. Protège-courroie
   5. Rondelle (¼" x ½")
   6. Bague de retenue
   7. Écrou à clip
   8. Support de protection de courroie CE

2. Insérez le boulon et la rondelle, provenant du kit ventilateur et entraînement OEM, dans le trou au sommet du protège-courroie (Figure 12).

3. En passant par le bas du protège-courroie, placez la rondelle (¼ x ½") et la bague de retenue sur les filets du boulon à tête hexagonale (Figure 12).

   Veillez à bien aligner la tête du boulon et la rondelle sur la surface supérieure du protège-courroie, et la rondelle et la bague de retenue sur la surface inférieure.

1. Déverrouillez le ventilateur et sortez-le partiellement.

2. Alignez le protège-courroie sur les crans dans les brides du plateau (Figure 12).

3. Alignez le boulon à tête hexagonale du protège-courroie et l'écrou à clip sur le support du protège-courroie.

4. Fixez le protège-courroie sur son support au moyen du boulon à tête hexagonale (Figure 12).

5. Insérez l'obturateur en plastique dans le protège-courroie (Figure 12).

6. Ouvrez la goupille de verrouillage de ventilateur, approchez le ventilateur du plateau et fixez la goupille au support de goulotte.

Fixez les 2 plaques de protection de hauteur de coupe sur les plages 102 à 140 mm du support de hauteur de coupe à l'aide de 2 boulons de carrosserie (¼" x ¾") et 2 contre-écrous (¼"), comme montré à la Figure 14 et la Figure 15.

Figure 14

1. Support de hauteur de coupe
2. Plaque de protection de hauteur de coupe (plateaux de 122 cm)
3. Contre-écrou (¼")
4. Boulon de carrosserie (¼" x ¾")

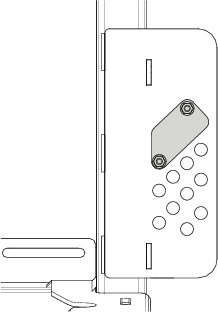

Figure 15

Vue en place

Fixez les 2 plaques de protection de hauteur de coupe sur les plages 133 à 140 mm du support de hauteur de coupe à l'aide de 2 boulons de carrosserie (¼" x ¾") et 2 contre-écrous (¼"), comme montré à la Figure 16 et la Figure 17.

Figure 16

1. Support de hauteur de coupe
2. Contre-écrou (¼")
3. Plaque de protection de hauteur de coupe (plateaux de 132 cm et 152 cm)
4. Boulon de carrosserie (¼" x ¾")

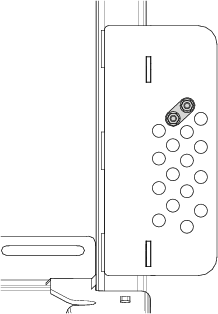

Figure 17

Vue en place
