Комплект системы охлаждения

Note: Сохраните все крепежные детали.

1. Припаркуйте машину на ровной горизонтальной поверхности, заглушите двигатель, переведите переключатель отсоединения аккумулятора в положение Выкл. и извлеките ключ.

2. Слейте охлаждающую жидкость из системы; см. Руководство оператора.

3. Снимите передний и задний капоты.

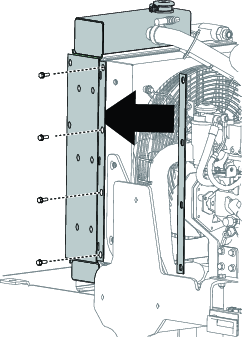

4. Снимите боковые направляющие пластины и пластину шарнира капота.



   Рисунок 1

5. Отсоедините шланг бака охлаждающей жидкости и снимите бак охлаждающей жидкости и кронштейн.



   Рисунок 2

6. Снимите крепление заднего амортизатора капота.



   Рисунок 3

7. Снимите опорный кожух.



   Рисунок 4

8. С помощью 2 человек, снимите боковые пластины.



   Рисунок 5

9. Ослабьте затяжку болтов на обоих хомутах кожухов охлаждения.



   Рисунок 6

10. Снимите элементы из пеноматериала.



    Рисунок 7

11. Отсоедините и закройте заглушками гидравлические шланги.

12. Отсоедините шланги радиатора.

13. Снимите и отсоедините охлаждающий блок.



    Рисунок 8



    Рисунок 9

14. Используя крепежные детали, снятые с ранее установленного блока, подсоедините 2 новых охлаждающих блока с обеих сторон.



    Рисунок 10

15. Установите охлаждающий блок на место, вставьте регулировочные прокладки между охлаждающим блоком в сборе и кожухом охлаждающего блока и закрепите их с помощью ранее снятых крепежных деталей.



    Рисунок 11

16. Установите компоненты в обратном порядке.

17. Затяните все крепежные детали со следующими моментами затяжки:

    • Болты ⅜ дюйма – от 37 до 45 Н∙м.

    • Болты 5/16 дюйма – от 1978 до 2542 Н∙см.

    • Болт М6 – от 972 до 1198 Н∙см.

    • Болт M8 – от 23 до 29 Н∙м.

    • Болт M10 – от 47 до 57 Н∙м.
