Kit de pacote de refrigeração

Note: Guarde todas as ferragens.

1. Coloque a máquina numa superfície nivelada, ligue o motor, ligue a bateria, desligue o interruptor para a posição DESLIGAR e retire a chave.

2. Drene o líquido de refrigeração do sistema; consulte o Manual do utilizador.

3. Retire os capots frontal e traseiro.

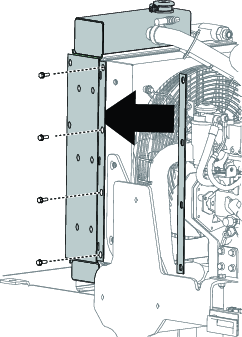

4. Retire as placas guia laterais e placa da dobradiça do capot.



   Figura 1

5. Desligue o tubo do reservatório do líquido de refrigeração e remova o reservatório do líquido de refrigeração e suporte.



   Figura 2

6. Remova a montagem do amortecedor do capot traseiro.



   Figura 3

7. Retire o resguardo do suporte.



   Figura 4

8. Utilizando duas pessoas, retire as placas laterais.



   Figura 5

9. Desaperte os parafusos em ambas as cintas do resguardo de refrigeração.



   Figura 6

10. Retire as peças de esponja.



    Figura 7

11. Desligue e ligue os tubos hidráulicos.

12. Desligue os tubos do radiador.

13. Retire e desligue o conjunto de refrigeração.



    Figura 8



    Figura 9

14. Utilizando as ferragens do conjunto anterior, ligue os dois novos refrigeradores em ambos os lados.



    Figura 10

15. Coloque o conjunto do refrigerador no sítio, deslize os calços para entre o conjunto do refrigerador e o resguardo do refrigerador e prenda com as ferragens previamente removidas.



    Figura 11

16. Instale os componentes pela ordem inversa.

17. Aperte todas as ferragens de acordo com as especificações seguintes:

    • Parafusos de ⅜ pol. com 37 a 45 N·m.

    • Parafusos de 5/16 pol. com 1978 a 2542 N·cm.

    • Parafuso M6 com 972 a 1198 N·cm.

    • Parafuso M8 com 23 a 29 N·m.

    • Parafuso M10 com 47 a 57 N·m.
