Kylarpaketsats

Note: Spara alla fästelement.

1. Parkera maskinen på ett plant underlag, stäng av motorn, ställ bortkopplingsbrytaren för batteriet i läget AV och ta ut nyckeln.

2. Töm kylvätskan från systemet. Se bruksanvisningen.

3. Ta bort det främre och bakre skyddet.

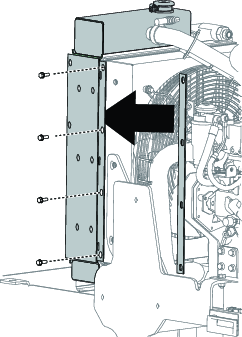

4. Ta bort sidostyrningsplåtarna och skyddsgångjärnsplattan.



   Figur 1

5. Koppla loss kylbehållarens slang och ta bort kylbehållaren och fästet.



   Figur 2

6. Ta bort det bakre skyddets stötdämparmontering.



   Figur 3

7. Ta bort stödhöljet.



   Figur 4

8. Se till att två personer hjälps åt att ta bort sidoplåtarna.



   Figur 5

9. Lossa skruvarna på båda kylarhöljesremmarna.



   Figur 6

10. Ta bort skumbitarna.



    Figur 7

11. Koppla loss och plugga igen hydraulslangarna.

12. Koppla loss kylarslangarna.

13. Ta bort och koppla loss kylarenheten.



    Figur 8



    Figur 9

14. Anslut de två nya kylarna på båda sidorna med hjälp av fästelementen från den förra satsen.



    Figur 10

15. Placera kylarenheten på plats, skjut in mellanläggen mellan kylarenheten och kylarhöljet och fäst med fästelementen som du tog bort tidigare.



    Figur 11

16. Montera komponenterna i omvänd ordning.

17. Dra åt fästelementen enligt följande specifikationer:

    • Skruvar på ⅜ tum till 37–45 Nm

    • Skruvar på 5/16 tum till 1 978–2 542 Ncm

    • M6-skruv till 972–1 198 Ncm

    • M8-skruv till 23–29 Nm

    • M10-skruv till 47–57 Nm
