Kit de paquete de refrigeración

Note: Guarde todas las fijaciones.

1. Aparque la máquina en una superficie nivelada, pare el motor, gire el interruptor de desconexión de la batería a la posición DESCONECTADO y retire la llave.

2. Drene el refrigerante del sistema; consulte el Manual del operador.

3. Retire los capós delantero y trasero.

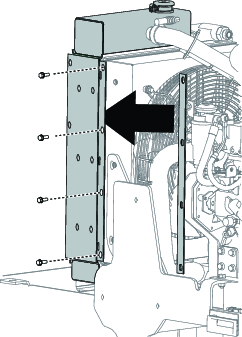

4. Retire las placas de guía laterales y la placa de bisagra del capó.



   Figura 1

5. Desconecte la manguera del depósito del refrigerante y retire el depósito del refrigerante y el soporte.



   Figura 2

6. Retire el soporte del amortiguador del capó trasero.



   Figura 3

7. Retire el protector del soporte.



   Figura 4

8. Retire las placas laterales con la ayuda de otra persona.



   Figura 5

9. Afloje los pernos en ambas correas del protector de refrigeración.



   Figura 6

10. Retire las piezas de espuma.



    Figura 7

11. Desconecte y enchufe las mangueras hidráulicas.

12. Desconecte las mangueras del radiador.

13. Retire y desconecte el conjunto de refrigeración.



    Figura 8



    Figura 9

14. Con los herrajes del conjunto anterior, conecte los 2 nuevos enfriadores a ambos lados.



    Figura 10

15. Coloque el conjunto del enfriador en su lugar, deslice los suplementos entre el conjunto del enfriador y el protector del enfriador y fíjelos con los herrajes que retiró anteriormente.



    Figura 11

16. Instale los componentes en orden inverso.

17. Apriete todas las fijaciones según las siguientes especificaciones:

    • Pernos de ⅜" a entre 37 y 45 N∙m

    • Pernos de 5/16" a entre 1978 y 2542 N∙cm

    • Perno M6 a entre 972 y 1198 N∙cm

    • Perno M8 a entre 23 y 29 N∙m

    • Perno M10 a entre 47 y 57 N∙m
