Zestaw pakietu chłodzącego

Note: Zachowaj wszystkie elementy mocujące.

1. Ustaw maszynę na poziomej nawierzchni, wyłącz silnik, ustaw przełącznik odcięcia akumulatora w pozycji WYłąCZENIA i wyciągnij kluczyk.

2. Spuść płyn chłodzący z układu, patrz instrukcja obsługi.

3. Zdemontuj przednią i tylną pokrywę.

4. Zdemontuj boczne płyty prowadzące i płytę zawiasów pokrywy.



   Rysunek 1

5. Odłącz przewód zbiornika płynu chłodzącego i zdemontuj zbiornik płynu chłodzącego oraz wspornik.



   Rysunek 2

6. Zdemontuj mocowanie amortyzujące tylnej pokrywy.



   Rysunek 3

7. Zdemontuj osłonę wspornika.



   Rysunek 4

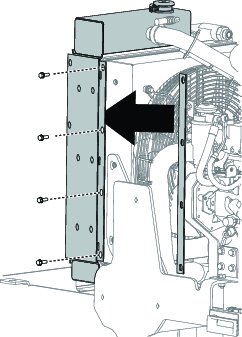

8. W 2 osoby zdemontuj płyty boczne.



   Rysunek 5

9. Poluzuj śruby na obu płaskownikach osłony chłodnicy.



   Rysunek 6

10. Zdemontuj elementy z pianki.



    Rysunek 7

11. Odłącz przewody hydrauliczne i zabezpiecz je zaślepkami.

12. Zdemontuj przewody chłodnicy.

13. Zdemontuj i odłącz zespół chłodnicy.



    Rysunek 8



    Rysunek 9

14. Wykorzystując elementy mocujące z wcześniejszego zespołu podłącz 2 nowe chłodnice po obu stronach.



    Rysunek 10

15. Umieść zespół chłodnicy na miejscu, wsuń podkładki regulacyjne pomiędzy zespół chłodnicy a osłonę chłodnicy i zabezpiecz je wcześniej odkręconymi elementami mocującymi.



    Rysunek 11

16. Zamontuj części w odwrotnej kolejności.

17. Dokręć wszystkie elementy mocujące zgodnie z poniższą specyfikacją:

    • Śruby ⅜ cala z momentem od 37 do 45 N∙m

    • Śruby 5/16 cala z momentem od 1978 do 2542 N∙cm.

    • Śruba M6 z momentem od 972 do 1198 N∙cm.

    • Śruba M8 z momentem od 23 do 29 N∙m.

    • Śruba M10 z momentem od 47 do 57 N∙m.
