Souprava chladicí soustavy

Note: Všechny šrouby a matice si uschovejte.

1. Zaparkujte stroj na rovném povrchu, vypněte motor, uveďte odpojovač akumulátoru do VYPNUTé polohy a vyjměte klíč.

2. Vypusťte chladicí kapalinu ze systému, viz provozní příručka.

3. Demontujte přední a zadní kapotu.

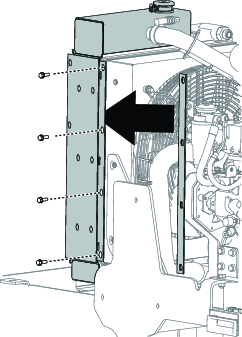

4. Odmontujte boční vodicí desky a desku závěsu kapoty.



   Obrázek 1

5. Odpojte hadici nádrže chladicí kapaliny a demontujte nádrž chladicí kapaliny a držák.



   Obrázek 2

6. Demontujte zadní tlumič kapoty.



   Obrázek 3

7. Demontujte opěrný kryt.



   Obrázek 4

8. Pomocí 2 osob demontujte boční desky.



   Obrázek 5

9. Povolte šrouby na obou pásech chladicího krytu.



   Obrázek 6

10. Odstraňte pěnové díly.



    Obrázek 7

11. Odpojte a zazátkujte hydraulické hadice.

12. Odpojte hadice chladiče.

13. Demontujte a odpojte montážní celek chlazení.



    Obrázek 8



    Obrázek 9

14. Pomocí spojovacího materiálu z předchozího montážního celku připevněte na obou stranách 2 nové chladiče.



    Obrázek 10

15. Umístěte montážní celek chladiče na místo, zasuňte vymezovací podložky mezi montážní celek chladiče a kryt chladiče a upevněte pomocí dříve demontovaného spojovacího materiálu.



    Obrázek 11

16. Součásti namontujte v opačném pořadí.

17. Veškerý spojovací materiál utáhněte na následující utahovací momenty:

    • ⅜in šrouby na 37 až 45 N·m (27 až 33 ft-lb)

    • 5/16in šrouby na 1978 to 2542 N·cm (175 až 225 in-lb)

    • Šroub M6 na 972 až 1198 N·cm (86 až 106 in-lb)

    • Šroub M8 na 23 až 29 N·m (17 až 21 ft-lb)

    • Šroub M10 na 47 až 57 N·m (34 až 42 ft-lb)
