프레임 키트

1. 장비를 평지에 주차합니다.

2. 주차 브레이크를 체결합니다.

3. 엔진을 끄고 키를 뺍니다.

이 절차를 수행하는 데 필요한 부품:

육각 헤드 볼트(5/16 인치) 4개, 너트(5/16 인치) 4개를 사용하여 엔진 마운트를 새로운 프레임에 고정합니다.

그림 1

1. 너트(5/16 인치)
2. 엔진 마운트
3. 육각 헤드 볼트(5/16 인치)

기존 프레임을 제거하고 새로운 프레임을 설치하려면 후방 스티어링 포크, 배터리, 엔진, 연료 탱크 등과 같이 프레임에 연결된 부품의 제거 및 설치를 위하여 트랙션 유닛 정비 매뉴얼의 설명을 참조하십시오.

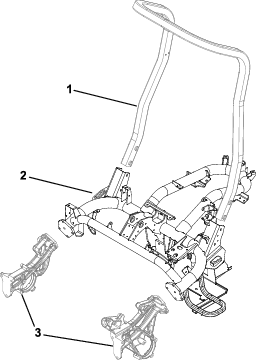

그림 2는 장비 프레임의 개요를 표시합니다.

그림 2

1. 롤 바
2. 프레임
3. 사이드 캐스팅
