Montage
Préparation de la machine
-
Garez la machine sur une surface plane et horizontale.
-
Serrez le frein de stationnement.
-
Coupez le moteur thermique et enlevez la clé.
Montage des supports du moteur sur le nouveau cadre
Pièces nécessaires pour cette opération:
| Support moteur | 2 |
| Boulon à tête hexagonale (5/16") | 4 |
| Écrou (5/16") | 4 |
| Cadre | 1 |
Fixez les supports du moteur thermique sur le nouveau cadre à l'aide de 4 boulons à tête hexagonale (5/16") et 4 écrous (5/16").
Dépose du cadre existant et pose du nouveau cadre
Pour déposer le cadre existant et poser le nouveau cadre, reportez-vous aux instructions dans le Manuel d'entretien du groupe de déplacement concernant la pose et la dépose des composants qui se montent sur le cadre, notamment la fourche de direction arrière, la batterie, le moteur thermique et le réservoir de carburant.

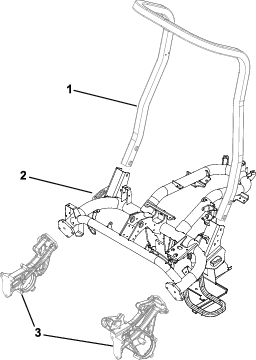

La Figure 2 est une vue d'ensemble du cadre de la machine.
