Vibrasjonsreduksjonssett

1. Parker maskinen på en jevn flate.

2. Sett på parkeringsbremsen.

3. Senk tilbehøret.

4. Slå av motoren og ta ut nøkkelen.

1. Hvis du har et tilbehør utstyrt, må du fjerne det. Se instruksjonene for fjerning i brukerhåndboken for trekkenheten.

2. Bruk en ledning eller et kabelfeste til å montere kraftuttakets aksel ute av arbeidsområdet.

Deler som er nødvendige for dette trinnet:

En boremal er inkludert i posen med løse deler for dette settet. Bruk denne malen som en veiledning for å bore hull inn i to områder av operatørplattformen som følger:

1. Fjern malen for oppstramming av borehull fra boremalen.

   Note: Du kan bruke saks til å utføre dette trinnet.



   Figur 1

   1. Mal for avstiverborehull

2. Løsne boltene rundt rattstammebasen og hev basen opp (Figur 2).



   Figur 2

   1. Rattstammebase
   2. Bolter

3. Innrett utskjæringene i malen for avstiverborehull etter plattformens utskjæringer som vist i Figur 3.



   Figur 3

   1. Mal for avstiverborehull
   2. Bor hull (⅜ tomme).

4. Bor tre hull (⅜ tomme) i plattformen som indikert i henhold til hullene på boremalen.

5. Innrett dreneringshullmerkene på boremalen etter plattformens dreneringshull.

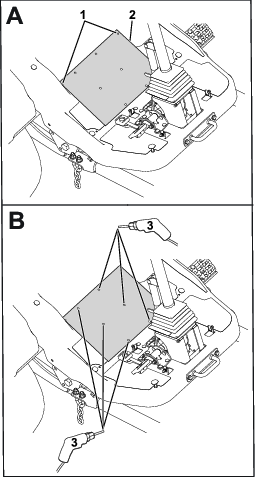

   Figur 4

   1. Dreneringshullene i malen er innrettet etter plattformens dreneringshull.
   2. Boremal
   3. Bor seks hull (⅜ tomme).

6. Bor seks hull (⅜ tomme) i plattformen som angitt i henhold til hullene på boremalen.

Fjern den eksisterende harde hydraulikkledningen som vises i Figur 5.

Hydraulikkledningen er koblet til følgende porter:

• Styreventil:

• Hydraulikkpumpe:

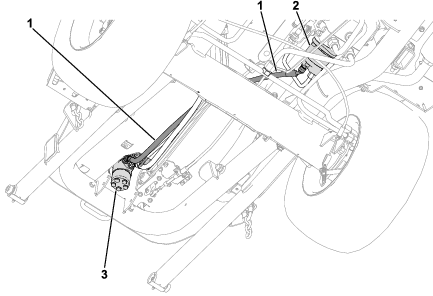

Figur 5

1. Hydraulikkledning
2. Hydraulikkpumpe
3. Styreventil

Deler som er nødvendige for dette trinnet:

1. Bruk en jekk for å heve maskinen; se prosedyren Heve maskinen i brukerhåndboken for trekkraftenheten..

2. Fjern det fremre høyre dekket (som sett fra operatørposisjonen) fra maskinen.



   Figur 6

   1. Hjulnav
   2. Dekk
   3. Hakemutter

3. Bruk de eksisterende rammerørhullene til å bore to hull 9 mm (11/32 tommer) i plattformen.



   Figur 7

   1. Rammerør
   2. Plattform
   3. Bor hull (9 mm) gjennom de eksisterende rammerørhullene.

4. Bruk to sekskantskruer (5/16 x 1¾ tomme), to skiver og to muttere for å montere plattformen til rammerøret.



   Figur 8

   1. Sokkelskrue med sekskanthode
   2. Skive
   3. Mutter

5. Monter dekket.

Deler som er nødvendige for dette trinnet:

1. Fjern den eksisterende koblingen fra hydraulikkpumpen, og skift den ut med den rette koblingen.

2. Koble 45°-koblingen for hydraulikkslangen til den nye rette koblingen og rett den i 50° som vist iFigur 9.



   Figur 9

   1. 50°
   2. Hydraulikkslange med 45°-koblingsenden
   3. Rett kobling

3. Fjern den eksisterende koblingen fra styringsventilen, skift den ut med 45°-koblingen, og rett den nedover.

4. Koble den rette koblingen for hydraulikkslangen til den nye 45°-koblingen, som vist i Figur 10.



   Figur 10

   1. 45°-kobling
   2. Hydraulikkslange med rett ende

5. Påse at hydraulikkslangen er ført som vist i Figur 11.

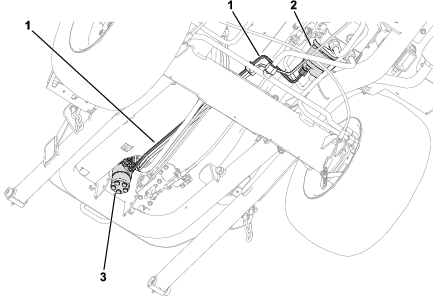

   Figur 11

   1. Hydraulikkslange
   2. Hydraulikkpumpe
   3. Styreventil

6. Påse at slangen og koblingene er innrettet som vist i Figur 9 og Figur 10, og at det ikke er noen vridning i slangen når den føres ved siden av de eksisterende hydraulikkledningene.

Deler som er nødvendige for dette trinnet:

1. Bruk seks sekskantskruer med sokkelhode (5/16 x ⅞ tomme), seks skiver og seks muttere for å feste slangevernet til rammen.

   Påse at alle hydraulikkledninger og slanger holdes innenfor slangevernet som vist i Figur 12.



   Figur 12

   1. Sokkelskrue med sekskanthode (5/16 x ⅞ tomme)
   2. Skive
   3. Mutter
   4. Slangevern

2. Bruk tre låsebolter og tre mutre til å montere avstiveren til rammen.



   Figur 13

   1. Avstiver
   2. Låseskrue
   3. Mutter

1. Senk maskinen fra jekkstøttene.

2. Installer et vedlegg; se installasjonsinstruksjonene i brukerhåndboken for trekkenheten.

3. Utfør følgende trinn for å tømme luft fra hydraulikksystemet:

   • Senk helt ned og hev tilbehøret.

   • Drei rattet helt til venstre og høyre.
