Kit de acabado – Sistema de fumigación de precisión Multi Pro 5800 GeoLink®

1. Aparque la máquina en una superficie nivelada.

2. Ponga el freno de estacionamiento; consulte el Manual del operador.

3. Extienda las secciones de brazo izquierda y derecha a la posición horizontal.

4. Apague el motor; consulte el Manual del operador.

5. Limpie el fumigador; consulte Limpieza del fumigador, en el Manual del operador de la máquina.

   Important: Debe vaciar completamente el depósito de fumigación antes de instalar el Kit de acabado del Sistema de fumigación GeoLink.

6. Si la máquina tiene el Kit de enjuague del depósito opcional, haga lo siguiente:

   1. Bombee el agua del depósito de enjuague al depósito de fumigación; consulte Uso del kit de enjuague en las Instrucciones de instalación del Kit de enjuague del depósito.

   2. Vacíe el agua del depósito de fumigación; consulte Limpieza del fumigador, en el Manual del operador de la máquina.

7. Retire la llave del interruptor de encendido; consulte el Manual del operador.

1. Retire la tapa de la batería y desconecte el cable negativo (negro—tierra) del borne de la batería (Figura 1 y Figura 2).

   Advertencia

   Las chispas eléctricas podrían hacer explotar los gases de la batería, causando lesiones personales.

   Un enrutado incorrecto de los cables de la batería podría dañar el fumigador y los cables, causando chispas.

   • Desconecte siempre el cable negativo (negro) de la batería antes de desconectar el cable positivo (rojo).

   • Conecte siempre el cable positivo (rojo) de la batería antes de conectar el cable negativo (negro).

   Los bornes de la batería o las herramientas metálicas podrían hacer cortocircuito si entran en contacto con los componentes metálicos del fumigador, provocando chispas.

   • Al retirar o colocar la batería, no deje que los terminales toquen ninguna parte metálica del fumigador.

   • No deje que las herramientas metálicas hagan cortocircuito entre los bornes de la batería y las partes metálicas del fumigador.

   • Coloque siempre la correa de la batería para proteger y fijar la batería.



   Figura 1

   1. Tapa de la batería
   2. Correa
   3. Hebilla


   Figura 2

   1. Cable positivo de la batería
   2. Borne positivo de la batería
   3. Borne negativo de la batería
   4. Cable negativo de la batería

2. Desconecte el cable positivo (rojo) del borne de la batería (Figura 2).

3. Incline ambos asientos hacia adelante y sujételos moviendo las varillas de sujeción a las muescas en el extremo de las ranuras de la base de la consola central.

4. Deje que el motor se enfríe por completo.

1. En la parte trasera de la máquina, localice el arnés de cables del kit de carrete de manguera eléctrico, en la parte trasera del depósito del fumigador (Figura 3, A).



   Figura 3

   1. Conector hembra de 3 vías (arnés principal trasero)
   2. Conector de 3 pines (arnés—carrete de manguera eléctrico)
   3. Conector de 2 pines (arnés principal trasero)
   4. Conector hembra de 2 vías (arnés—carrete de manguera eléctrico)

2. Desconecte el conector hembra de 2 vías del arnés del carrete de manguera eléctrico del conector de 2 pines del arnés de cables principal trasero (Figura 3, B).

3. Desconecte el conector de 3 pines del arnés del carrete de manguera eléctrico del conector hembra de 3 vías del arnés de cables principal trasero (Figura 3, B).

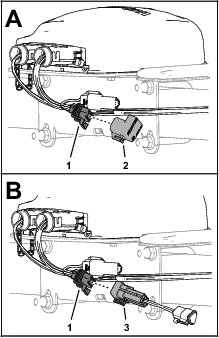

1. En la parte trasera del depósito del marcador de espuma, localice el arnés de cables del compresor (Figura 4).



   Figura 4

   1. Compresor
   2. Conector de 4 pines (arnés de cables del compresor)
   3. Conector hembra de 4 vías (arnés de cables del kit de acabado)

2. Desconecte el conector de 4 pines del arnés del compresor del conector hembra de 4 vías del arnés de cables trasero de la máquina (Figura 4).

1. En la parte trasera de la máquina, presione los lados de la tapa de la bomba de enjuague y tire hacia arriba de la tapa hasta que las pestañas de la tapa salgan de las ranuras de la placa base, y retire la tapa de la máquina (Figura 5).



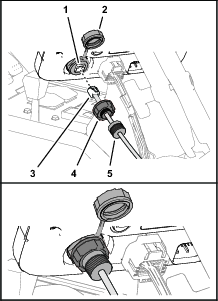

   Figura 5

2. Desconecte el conector de 6 pines del arnés de cables de la bomba de enjuague del conector hembra de 6 vías del arnés principal trasero (Figura 6).



   Figura 6

   1. Bomba de enjuague
   2. Conector hembra de 6 vías (arnés principal trasero)
   3. Conector de 6 pines (arnés de la bomba de enjuague)

Note: Si la máquina está equipada con un kit opcional de pistola de fumigación, consulte

1. Presione hacia dentro el anillo del acoplamiento del tubo del codo de 90° de la válvula de sección del brazo derecho (Figura 11).



   Figura 11

   1. Acoplamiento del tubo (codo de 90° de la válvula de sección del brazo derecho)
   2. Tubo del sensor de presión

2. Tire del tubo del sensor de presión del indicador del panel de instrumentos para sacarlo del acoplamiento del tubo (Figura 11).

1. Presione hacia dentro el anillo del acoplamiento del tubo del codo de 90° de la válvula de sección del brazo derecho (Figura 12 o Figura 13).



   Figura 12

   Kit opcional de pistola de fumigación

   1. Codo de 90° (válvula de sección del brazo derecho)
   2. Acoplamiento del tubo
   3. Tubo del sensor de presión (indicador de presión del panel de instrumentos)


   Figura 13

   Kit opcional de carrete de manguera giratorio

   1. Codo de 90° (válvula de sección del brazo derecho)
   2. Tubo del sensor de presión (indicador de presión del panel de instrumentos)
   3. Acoplamiento del tubo

2. Tire del tubo del sensor de presión del indicador del panel de instrumentos para sacarlo del acoplamiento del tubo (Figura 12 o Figura 13).

   Note: No retire el codo de 90° de la brida de la válvula de sección del brazo derecho.

Note: Utilice una grúa para sujetar la máquina mientras desconecta los arneses de cables delantero y trasero.

Figura 14

1. Parte delantera de la máquina
2. Conectores de interfaz (arneses de cables delantero y trasero)

1. Desde debajo de la máquina, en el tubo derecho del bastidor, localice los conectores eléctricos de los arneses de cables delantero y trasero de la máquina (Figura 14).

2. Desconecte los 6 pares de conectores que unen los arneses de cables delantero y trasero, según se muestra en la Figura 15 y siguientes hasta la Figura 20.



   Figura 15

   1. Conector hembra de 10 vías – interconexión de arneses de fumigación (arnés delantero)
   2. Conector de 10 pines – interconexión de arneses de fumigación (arnés trasero)
   3. Parte delantera de la máquina


   Figura 16

   1. Conector hembra de 3 vías—caudalímetro (arnés delantero)
   2. Conector de 3 pines—caudalímetro (arnés trasero)
   3. Parte delantera de la máquina


   Figura 17

   1. Conector hembra de 8 vías – interconexión de arneses de fumigación (arnés delantero)
   2. Conector de 8 pines – interconexión de arneses de fumigación (arnés trasero)
   3. Parte delantera de la máquina


   Figura 18

   1. Conector hembra de 2 vías—bomba de enjuague (arnés delantero)
   2. Conector de 2 pines – bomba de enjuague (arnés trasero)
   3. Parte delantera de la máquina


   Figura 19

   1. Conector de 2 pines—carrete de la manguera (arnés delantero)
   2. Conector hembra de 2 vías—carrete de la manguera (arnés trasero)
   3. Parte delantera de la máquina


   Figura 20

   1. Conector de 10 pines—interconexión de arneses de fumigación (arnés delantero)
   2. Conector hembra de 10 vías – interconexión de arneses de fumigación (arnés trasero)
   3. Parte delantera de la máquina

3. Retire las 3 grapas que sujetan el arnés de cables trasero a los orificios del tubo derecho del bastidor de la máquina (Figura 21).



   Figura 21

   1. Arnés de cables trasero
   2. Tubo derecho del bastidor
   3. Parte delantera de la máquina
   4. Grapas

1. En la parte trasera de la máquina (entre el tubo derecho del bastidor y el guardabarros derecho), desconecte el conector de 3 pines del arnés del sensor de velocidad del motor de tracción hidráulica derecha del conector hembra de 3 vías del arnés principal trasero (Figura 22).



   Figura 22

   1. Conector hembra de 3 vías (arnés principal trasero)
   2. Conector de 3 pines (arnés del motor hidráulico)
   3. Parte delantera de la máquina

2. En la parte trasera del soporte del distribuidor, desconecte el conector hembra de 3 vías de la válvula de agitación y los conectores hembra de 3 vías de las 3 válvulas de sección de los brazos (Figura 23).



   Figura 23

   1. Soporte del distribuidor
   2. Conectores hembra de 3 vías (arneses de las válvulas de sección de los brazos)
   3. Conectores hembra de 3 vías (arnés de la válvula de agitación)
   4. Conectores de 3 pines (arnés de cables de la máquina—trasero)
   5. Conector de 3 pines (arnés de cables de la máquina—trasero)

3. Retire las grapas que sujetan el arnés de cables trasero a los orificios del lado delantero y de la placa inferior del soporte del distribuidor (Figura 24).



   Figura 24

   1. Soporte del distribuidor (placa inferior)
   2. Soporte del distribuidor (lado delantero)
   3. Grapas
   4. Arnés de cables trasero

4. En máquinas con el sistema de fumigación ExcelaRate, desconecte el conector hembra de 3 vías del arnés de cables trasero del conector de 3 pines del transductor de presión (Figura 25).



   Figura 25

   1. Conector de 3 pines (transductor de presión)
   2. Conector hembra de 3 vías (arnés de cables trasero)

5. En la parte trasera de la máquina, desconecte los siguientes conectores hembra de 2 vías (Figura 26) del distribuidor de los cilindros de elevación, según se indica a continuación:

   • Solenoide Subir derecho

   • Solenoide Subir izquierdo

   • Solenoide de activación

   • Solenoide Bajar derecho

   • Solenoide Bajar izquierdo



   Figura 26

   1. Subir derecho (solenoide y conector del arnés principal)
   2. Subir izquierdo (solenoide y conector del arnés principal)
   3. Parte delantera de la máquina
   4. Activación (solenoide y conector del arnés principal)
   5. Bajar derecho (solenoide y conector del arnés principal)
   6. Bajar izquierdo (solenoide y conector del arnés principal)

6. En la parte trasera de la máquina, por dentro de la bomba de fumigación, desconecte el conector hembra de 2 vías del arnés principal trasero del conector de 2 pines del relé de la bomba (Figura 27).



   Figura 27

   1. Conector de 2 pines (relé de la bomba)
   2. Conector hembra de 2 vías (arnés principal trasero)
   3. Parte delantera de la máquina

7. Retire la grapa que sujeta el arnés de cables trasero (Figura 28) a los orificios del tubo transversal trasero (por detrás de los motores de tracción hidráulica).



   Figura 28

   1. Bomba de fumigación
   2. Tubo transversal trasero
   3. Arnés de cables trasero
   4. Grapa

8. Retire el tubo del sensor de presión del indicador del panel de instrumentos del arnés de cables trasero de la máquina (Figura 29).



   Figura 29

   1. Tubo del sensor de presión (indicador del panel de instrumentos)
   2. Arnés de cables trasero

9. Retire el arnés de cables trasero de la máquina.

   Note: Ya no necesitará el arnés principal trasero que retiró de la máquina.

1. Retire la abrazadera de brida que sujeta la tapa con conector, el transductor de presión y la junta al codo de 90° del extremo de la válvula de sección derecha, y retire la tapa, el transductor y la junta (Figura 31).

   Note: Guarde el transductor de presión y la tapa con conector, la junta y la abrazadera para su instalación en Montaje del transductor de presión en el distribuidor.



   Figura 31

   1. Transductor de presión y tapa con conector
   2. Abrazadera de brida
   3. Junta
   4. Codo de 90° (sin acoplamiento – válvula de sección derecha)
   5. Codo de 90° con acoplamiento

2. Retire la abrazadera de brida, el codo de 90° (sin acoplamiento) y la junta del codo de 90° con acoplamiento (Figura 31).

   Note: Guarde la abrazadera de brida y la junta para su instalación en 3.

3. Alinee la tapa con conector y la junta con la brida del codo de 90° del extremo de la válvula de sección derecha (Figura 31).



   Figura 32

   1. Tapa con conector
   2. Abrazadera de brida
   3. Junta
   4. Codo de 90° con acoplamiento

4. Sujete la tapa con conector y la junta al codo de 90° con la abrazadera de brida (Figura 31).

1. Afloje los 4 pernos con arandela prensada (¼" x ¾") y las 4 contratuercas con arandela prensada (¼") que sujetan las 3 válvulas de sección al soporte del distribuidor (Figura 33).



   Figura 33

   1. Pernos con arandela prensada (¼" x ¾")
   2. Alojamiento de la válvula (válvula de sección)
   3. Soporte del distribuidor

2. Para máquinas sin sistema de fumigación ExcelaRate, retire el tubo de acoplamiento como se indica a continuación:

   1. Retire las 2 abrazaderas de brida que sujetan el tubo de acoplamiento a los adaptadores reductores en la válvula maestra de control y la válvula de sección de brazo izquierda (Figura 34).



      Figura 34

      1. Adaptador reductor (en la válvula maestra de control)
      2. Adaptador reductor (en la válvula de sección del brazo izquierdo)
      3. Tubo de acoplamiento
      4. Junta
      5. Abrazadera de brida

   2. Retire el acoplamiento recto y las 2 juntas de la máquina (Figura 34).

      Note: Guarde las bridas y las juntas para su instalación en los pasos 11 y 12 de Montaje del caudalímetro.

   3. Retire la abrazadera de brida de 76 mm (3") que sujeta el adaptador reductor y la junta (2¼") a la brida de la válvula de sección del brazo izquierdo, y retire el adaptador, la brida y la junta de la máquina (Figura 35).

      Note: Guarde el adaptador reductor para su instalación en los pasos 13 de Montaje del caudalímetro.



      Figura 35

      1. Brida (válvula de sección del brazo izquierdo)
      2. Adaptador reductor
      3. Abrazadera de brida 51 mm (2")
      4. Junta (diámetro exterior 1-15/16")

3. Para máquinas con el sistema de fumigación ExcelaRate, retire la abrazadera de brida y la junta que sujetan el adaptador reductor a la válvula de sección del brazo izquierdo (Figura 36).

   Note: No retire el adaptador reductor ni el caudalímetro.



   Figura 36

   1. Abrazadera de brida 51 mm (2")
   2. Junta (diámetro exterior 1-15/16")
   3. Adaptador reductor
   4. Brida (válvula de sección del brazo izquierdo)

1. En la sección de brazo exterior, retire la abrazadera que sujeta la manguera de suministro de la sección de brazo al conector en T dentado (Figura 37).



   Figura 37

   1. Conector en T dentado
   2. Manguera de suministro (sección de brazo exterior)
   3. Sección de brazo exterior
   4. Abrazadera
   5. Abrazadera en R

2. Retire la manguera del conector en T (Figura 37).

3. Retire el extremo libre de la manguera de la abrazadera en R (Figura 37).

4. Repita los pasos 1 a 3 con la manguera de suministro de la otra sección de brazo exterior.

5. Debajo de la sección de brazo central, retire la abrazadera que sujeta la manguera de suministro de la sección de brazo al conector en T dentado (Figura 38).



   Figura 38

   1. Válvula de sección del brazo central
   2. Sección de brazo central
   3. Lado izquierdo de la máquina
   4. Manguera (sección de brazo central)
   5. Abrazadera
   6. Conector en T dentado

6. Retire las horquillas de retención que sujetan los conectores dentados rectos a los conectores rápidos de las válvulas de sección de los brazos izquierdo, central y derecho (Figura 39).

   Note: Guarde las horquillas de retención para su instalación en Conexión de las mangueras a las válvulas de boquilla 7 a 10.



   Figura 39

   1. Conector de desconexión rápida (válvula de sección del brazo)
   2. Conector dentado recto
   3. Horquilla de retención

7. Retire las mangueras de las válvulas de sección de los brazos izquierdo, central y derecho de la máquina (Figura 39).

   Note: Ya no necesitará las mangueras de las válvulas de sección de los brazos izquierdo, central y derecho.

1. En el extremo inferior de la manguera de desvío superior, retire el perno con arandela prensada (5/16" x ¾"), la arandela (5/16") y abrazadera en R que sujeta la manguera de desvío superior a la placa base trasera de la máquina (Figura 40 y Figura 41).



   Figura 40

   1. Válvula de cierre del desvío
   2. Manguera de desvío superior


   Figura 41

   1. Abrazadera
   2. Abrazadera en R
   3. Arandela (5/16")
   4. Perno con arandela prensada (5/16" x ¾")
   5. Placa base trasera (chasis)
   6. Manguera de desvío inferior
   7. Conector dentado de 90°
   8. Manguera de desvío superior

2. Retire las 2 abrazaderas que sujetan la manguera de desvío superior y la manguera de desvío inferior al conector dentado de 90° (Figura 41).

3. Retire el acoplamiento dentado de 90° de las mangueras (Figura 41).

   Note: Guarde el conector dentado de 90° y las dos abrazaderas para su instalación en los pasos 8 y 9.

4. Retire las abrazaderas que sujetan la manguera de la válvula de vaciado y la manguera de vaciado del depósito trasero al conector en T dentado (Figura 42 y Figura 43).



   Figura 42

   Máquinas de 2016

   1. Manguera de desvío inferior
   2. Abrazadera
   3. Válvula de vaciado
   4. Manguera de la válvula de vaciado
   5. Conector en T dentado
   6. Manguera de vaciado del depósito trasero


   Figura 43

   Máquinas de 2017 y posteriores

   1. Manguera de desvío inferior
   2. Abrazadera
   3. Válvula de vaciado
   4. Manguera de la válvula de vaciado
   5. Conector en T dentado
   6. Manguera de vaciado del depósito trasero

5. Desconecte el conector en T de la manguera de la válvula de vaciado y de la manguera de vaciado del depósito trasero (Figura 42 y Figura 43).

6. Retire la horquilla de retención que sujeta el conector dentado de 90° de la manguera de desvío al conector de desconexión rápida de la válvula de desvío en la válvula de sección del brazo derecho, y separe la manguera y los conectores de las válvulas (Figura 44).



   Figura 44

   1. Conector de desconexión rápida (válvula de cierre del desvío)
   2. Conector dentado de 90°
   3. Horquilla de retención

7. Retire las mangueras de desvío superior e inferior de la máquina (Figura 45).

   Note: Ya no necesitará la válvula de desvío, el acoplamiento en T, la manguera de desvío superior o la manguera de desvío inferior.



   Figura 45

   1. Manguera de desvío inferior
   2. Manguera de desvío superior

8. Inserte el acoplamiento dentado de 90° que retiró en el paso 3 en la manguera de la válvula de vaciado y la manguera de vaciado del depósito trasero (Figura 46 y Figura 47).



   Figura 46

   Máquinas de 2016

   1. Abrazadera
   2. Válvula de vaciado
   3. Manguera de la válvula de vaciado
   4. Conector dentado de 90°
   5. Manguera de vaciado del depósito trasero


   Figura 47

   Máquinas de 2017 y posteriores

   1. Abrazadera
   2. Válvula de vaciado
   3. Manguera de la válvula de vaciado
   4. Conector dentado de 90°
   5. Manguera de vaciado del depósito trasero

9. Sujete el acoplamiento dentado de 90° y las mangueras de vaciado con las 2 abrazaderas que retiró en el paso 2 (Figura 46 y Figura 47).

1. Retire la horquilla de retención que sujeta el actuador al distribuidor de la válvula de sección (Figura 48).

   Note: Apriete las dos patas de la horquilla de retención mientras la empuja hacia abajo.

   Note: Guarde el actuador y la horquilla de retención para su instalación en los pasos 8 y 9 de Retirada de la válvula de cierre del desvío e instalación de la válvula de desvío con tapones.



   Figura 48

   1. Orificio del vástago (distribuidor)
   2. Actuador (válvula de sección)
   3. Horquilla de retención

2. Retire el actuador de la válvula multivía (Figura 48).

3. Repita los pasos 1 y 2 con los otros 2 actuadores de válvula.

1. Retire los 4 pernos (6 mm x 12 mm) que sujetan la válvula de cierre del desvío al soporte de la válvula (Figura 49).

2. Retire la horquilla de retención que sujeta la válvula de cierre del desvío a la válvula de desvío de la válvula de sección del brazo derecho y retire la válvula de cierre (Figura 49).

   Note: Ya no necesitará la válvula de cierre del desvío ni los 4 pernos (6 mm x 12 mm).

3. Retire las 3 horquillas de retención que sujetan las 3 válvulas de desvío a los 3 distribuidores (Figura 49).



   Figura 49

   1. Horquilla de retención
   2. Válvulas de desvío
   3. Perno (6 mm x 12 mm)
   4. Acoplamiento rápido (distribuidor)
   5. Acoplamiento rápido (válvula de cierre del desvío)
   6. Válvula de cierre del desvío
   7. Soporte de las válvulas

4. Levante las 3 válvulas de desvío de los acoplamientos rápidos de los tres distribuidores (Figura 49).

   Note: Ya no necesitará las válvulas de desvío.

5. Lubrique las juntas tóricas superior e inferior del acoplamiento rápido de la válvula del distribuidor con la grasa suministrada con el tapón del acoplamiento rápido (Figura 50).



   Figura 50

   1. Acoplamiento rápido (distribuidor)
   2. Tapón (acoplamiento rápido)
   3. Horquilla de retención
   4. Juntas tóricas

6. Monte los 3 tapones en los acoplamientos rápidos de los 3 distribuidores (Figura 50).

7. Sujete los 3 tapones a los 3 acoplamientos rápidos con las 3 horquillas de retención (Figura 50).

8. Alinee el acoplamiento del actuador de la válvula de sección que retiró en el paso 2 de Retirada del actuador de la válvula con el orificio del vástago del distribuidor (Figura 51).



   Figura 51

   1. Horquilla de retención
   2. Acoplamiento (actuador de la válvula de sección)
   3. Orificio del vástago (distribuidor)

9. Sujete el actuador de la válvula de sección al distribuidor con una de las horquillas de retención (Figura 51) que retiró en el paso 1 de Retirada del actuador de la válvula.

Note: Las válvulas de sección de los brazos se añadirán a las válvulas del sistema de 10 válvulas en Montaje de las válvulas de fumigación 8, 9 y 10 en el soporte de las válvulas.

1. Retire los 2 pernos con arandela prensada (¼" x ¾") y 2 contratuercas (¼") que sujetan la válvula de sección del brazo derecho al soporte del distribuidor (Figura 52).



   Figura 52

   1. Perno con arandela prensada (5/16" x ¾")
   2. Válvula de sección del brazo
   3. Soporte del distribuidor
   4. Contratuerca (¼")

2. Retire los 2 pernos con arandela prensada (¼" x ¾") y 2 contratuercas (¼") que sujetan la válvula de sección del brazo izquierdo al soporte del distribuidor (Figura 52).

3. Retire las válvulas de sección de los brazos del soporte del distribuidor y aparte las válvulas (Figura 52).

   Note: Guarde las válvulas de sección de los brazos para su instalación en los pasos 1 de Montaje de las válvulas de fumigación 8, 9 y 10 en el soporte de las válvulas. Deseche los 4 pernos con arandela prensada y las 4 contratuercas.

4. Retire las 6 pegatinas de las 3 válvulas de sección de los brazos (Figura 53).



   Figura 53

5. Retire los 2 pernos con arandela prensada (5/16" x 1") y las 2 contratuercas con arandela prensada (5/16") que fijan el soporte de sujeción de la válvula de cierre del desvío al bastidor del distribuidor (Figura 54, A) y retire el soporte de la válvula de cierre.



   Figura 54

   1. Perno con arandela prensada (5/16" x 1")
   2. Soporte (válvula de cierre del desvío)
   3. Soporte del distribuidor
   4. Contratuercas prensadas (5/16")

6. Monte un perno con arandela prensada (5/16" x 1") y una contratuerca con arandela prensada (5/16") en el soporte del distribuidor (Figura 54, B) en la posición inferior del soporte de la válvula de cierre que retiró en el paso 5.

   Note: Guarde el otro perno con arandela prensada y la contratuerca con arandela prensada para su instalación en el paso 3 de Instalación del transductor de presión en la máquina.

7. Apriete el perno con arandela prensada y la tuerca con arandela prensada a 1978 – 2542 N·cm (175 – 225 pulgadas-libra).

1. Para máquinas sin sistema de fumigación ExcelaRate, siga estos pasos:

   1. Alinee la junta (2¼") que retiró en el paso 22 de Retirada del tubo de acoplamiento y el adaptador reductor entre el caudalímetro y el racor reductor que está instalado en el lado derecho de la válvula maestra de control (Figura 55).



      Figura 55

      1. Abrazadera de brida 76 mm (3")
      2. Junta (diámetro exterior 2¼")
      3. Adaptador reductor
      4. Flecha direccional (caudalímetro)

   2. Ensamble provisionalmente la junta, el caudalímetro y el adaptador reductor (Figura 55) con una de las abrazaderas de brida de 76 mm (3") que retiró en el paso 21 de Retirada del tubo de acoplamiento y el adaptador reductor.

   3. Alinee la junta (2¼") y el adaptador reductor que retiró en el paso 23 de Retirada del tubo de acoplamiento y el adaptador reductor con el extremo del caudalímetro señalado por la flecha direccional (Figura 55).

   4. Ensamble la junta, el caudalímetro y el adaptador reductor (Figura 55) con una de las abrazaderas de brida de 76 mm (3") que retiró en el paso 21 de Retirada del tubo de acoplamiento y el adaptador reductor.

2. Alinee la junta (1-5/16") que retiró en el paso y el conector dentado con el extremo del adaptador reductor (Figura 56).



   Figura 56

   1. Abrazadera de brida 51 mm (2")
   2. Junta (diámetro exterior 1-15/16")
   3. Adaptador reductor
   4. Conector dentado con brida (1")

3. Sujete el conector de la manguera y la junta al adaptador (Figura 56) con la abrazadera de brida de 51 mm (2").

1. Alinee la tapa con conector con el transductor de presión y la junta con la brida del conector en T del distribuidor (Figura 57).



   Figura 57

   1. Transductor de presión y tapa con conector
   2. Abrazadera de brida
   3. Junta
   4. Conector en T (distribuidor)

2. Sujete la tapa con conector y la junta al conector en T con la abrazadera de brida (Figura 57).

1. Conecte la manguera (1" x 7¼") al codo dentado del transductor de presión y el distribuidor, como se muestra en la Figura 58.



   Figura 58

   1. Manguera (1" x 7¼")
   2. Abrazadera
   3. Transductor de presión y distribuidor
   4. Manguera (1" x 8½")

2. Sujete la manguera y los conectores dentados con una abrazadera (Figura 58).

3. Conecte la manguera (1" x 8½") al otro codo dentado del transductor de presión y el distribuidor, como se muestra en la Figura 58.

4. Sujete la manguera y el conector dentado con una abrazadera (Figura 58).

1. Conecte la manguera (1 x 7¼") que está conectada al transductor de presión y al distribuidor (Figura 59) al conector dentado con brida (1").



   Figura 59

   1. Conector dentado con brida (1")
   2. Contratuerca con arandela prensada (¼")
   3. Ranura (soporte del distribuidor)
   4. Abrazadera en R
   5. Abrazadera
   6. Manguera (1" x 7¼")
   7. Perno con arandela prensada (¼" x ¾")

2. Sujete provisionalmente la manguera al conector dentado con brida con una abrazadera (Figura 59).

   Note: Se apretará la abrazadera del extremo izquierdo de la manguera (1" x 7¼") en Conexión de la manguera al distribuidor de las válvulas de fumigación.

3. Sujete el transductor de presión y el distribuidor a la ranura del soporte del distribuidor con una abrazadera en R (Figura 59) y el perno con arandela prensada (¼" x ¾"), y la contratuerca con arandela prensada (¼") que retiró en el paso 5 de Desmontaje de las válvulas de sección de los brazos del soporte del distribuidor.

1. Alinee el controlador de fumigación con el lado delantero del soporte de las válvulas, orientando el conector de 40 pines hacia fuera (Figura 60).



   Figura 60

   1. Perno (4 mm x 10 mm)
   2. Soporte de 10 válvulas
   3. Controlador de fumigación
   4. Contratuerca con arandela prensada (4 mm)
   5. Lado derecho de la máquina
   6. Conector de 40 pines

2. Monte el controlador de fumigación en el soporte de las válvulas (Figura 60) con los 4 pernos (4 mm x 10 mm) y las 4 contratuercas con arandela prensada (4 mm).

3. Apriete los pernos y las tuercas a 234 – 286 N∙cm (21 – 25 pulgadas-libra).

Capacidad del equipo de izado: 23 kg (50 libras)

1. Usando un equipo de izado con la capacidad especificada, eleve el conjunto de soporte de las válvulas y válvulas de fumigación y alinéelo sobre la sección de brazo central (Figura 61).



   Figura 61

   1. Conjunto de soporte de las válvulas y válvulas de fumigación

2. Alinee los orificios del soporte de montaje del soporte de las válvulas con los orificios del tramo de celosía de la sección de brazo central (Figura 62).



   Figura 62

   1. Soporte de montaje (soporte de las válvulas)
   2. Perno con arandela prensada (5/16" x ¾")
   3. Tramo de celosía (sección de brazo central)
   4. Soporte
   5. Parte delantera de la máquina

3. Monte el soporte de las válvulas en el tramo de celosía (Figura 62 y Figura 63) con 4 pernos (5/16" x ¾") y 4 contratuercas con arandela prensada (5/16").



   Figura 63

   1. Perno con arandela prensada (5/16" x ¾")
   2. Contratuercas prensadas (5/16")
   3. Parte delantera de la máquina
   4. Soporte de montaje (soporte de las válvulas)

4. Repita los pasos 2 a 3 con el otro soporte de montaje del soporte de las válvulas en el otro tramo de celosía.

5. Apriete los pernos con arandela prensada y las contratuercas prensadas a 1978–2542 N·cm (175–225 pulgadas-libra).

1. Conecte la manguera (1" x 8½") al conector con brida de 90° (1") como se muestra en la Figura 64.



   Figura 64

   1. Conector con brida de 90° (1")
   2. Abrazadera
   3. Manguera (1" x 8½")
   4. Manguera (1" x 7¼")

2. Sujete la manguera al conector con brida con una abrazadera (Figura 64).

3. Apriete la abrazadera que sujeta la manguera (1" x 7¼") al conector dentado con brida (1") que ensambló en Instalación del transductor de presión en la máquina; consulte Figura 64.

Important: La válvula de sección del brazo izquierdo que retiró en el paso 3 de Desmontaje de las válvulas de sección de los brazos del soporte del distribuidor se identifica como válvula de boquilla 8, la válvula de sección del brazo central se identifica como válvula de boquilla 9, y la válvula de sección del brazo derecho se identifica como válvula de boquilla 10 en la porción restante de las instrucciones de instalación del kit de acabado GeoLink.

1. Alinee la junta y la brida del la válvula de sección izquierda (identificada como válvula de boquilla 8) con la brida de la válvula de boquilla 7 (Figura 65).



   Figura 65

   1. Brida (válvula de boquilla 7)
   2. Junta
   3. Abrazadera de brida
   4. Brida (válvula de boquilla 8)

2. Sujete provisionalmente la junta y la válvula de boquilla 8 a la válvula de boquilla 7 con una abrazadera de brida (Figura 65).

3. Monte la válvula de boquilla 10 al soporte de las válvulas (Figura 66) con los 2 pernos con arandela prensada (¼" x ¾") y las 2 contratuercas con arandela prensada (¼") que retiró en el paso 2 de Desmontaje de las válvulas de sección de los brazos del soporte del distribuidor.



   Figura 66

   1. Perno con arandela prensada (¼" x ¾")
   2. Válvula de boquilla 10
   3. Soporte de las válvulas
   4. Contratuerca con arandela prensada (¼")

4. Apriete el perno con arandela prensada y la contratuerca a 1017 – 1234 N∙cm (90 – 120 pulgadas-libra).

5. Apriete la abrazadera de brida a mano.

Identifique las mangueras de alimentación por su longitud (Figura 71) para cada posición de las boquillas de fumigación, como se indica a continuación:

Tabla de posición de las mangueras de las boquillas de fumigación

Note: Consulte la Figura 72 en Conexión de las mangueras a las válvulas de boquillas 1 a 4, la Figura 73 en Conexión de las mangueras a las válvulas de boquilla 5 y 6, y la Figura 74 en Conexión de las mangueras a las válvulas de boquilla 7 a 10 para conocer las posiciones de las válvulas de las boquillas.

Figura 71

1. Manguera de suministro 279 cm (110") – boquilla de fumigación 1
2. Manguera de suministro 188 cm (74") – boquilla de fumigación 4
3. Válvula de boquilla 1
4. Válvula de boquilla 10
5. Manguera de suministro 188 cm (74") – boquilla de fumigación 9
6. Manguera de suministro 279 cm (110") – boquilla de fumigación 12
7. Manguera de suministro 234 cm (92") – boquilla de fumigación 2
8. Manguera de suministro 188 cm (74") – boquilla de fumigación 3
9. Manguera de suministro de 81 cm (32") – boquillas de fumigación 5 y 6
10. Manguera de suministro de 81 cm (32") – boquillas de fumigación 7 y 8
11. Manguera de suministro 188 cm (74") – boquilla de fumigación 10
12. Manguera de suministro 234 cm (92") – boquilla de fumigación 11

1. Monte el conector dentado recto de una manguera de suministro de 279 cm (110") en el acoplamiento de la válvula de boquilla 1 (Figura 72).

   Note: Asegúrese de que el conector dentado está correctamente asentado en el acoplamiento.



   Figura 72

   1. Válvula de boquilla 1
   2. Válvula de boquilla 2
   3. Válvula de boquilla 3
   4. Válvula de boquilla 4
   5. Horquilla de retención
   6. Manguera de suministro 279 cm (110")
   7. Manguera de suministro 234 cm (92")
   8. Manguera de suministro 188 cm (74")
   9. Manguera de suministro 188 cm (74")

2. Sujete el conector dentado al acoplamiento con una horquilla de retención (Figura 72).

3. Monte el conector dentado recto de una manguera de suministro de 234 cm (92") en el acoplamiento de la válvula de boquilla 2 (Figura 72).

   Note: Asegúrese de que el conector dentado está correctamente asentado en el acoplamiento.

4. Sujete el conector dentado al acoplamiento con una horquilla de retención (Figura 72).

5. Monte el conector dentado recto de una manguera de suministro de 188 cm (74") en el acoplamiento de la válvula de boquilla 3 (Figura 72).

   Note: Asegúrese de que el conector dentado está correctamente asentado en el acoplamiento.

6. Sujete el conector dentado al acoplamiento con una horquilla de retención (Figura 72).

7. Monte el conector dentado recto de una manguera de suministro de 188 cm (74") en el acoplamiento de la válvula de boquilla 4 (Figura 72).

   Note: Asegúrese de que el conector dentado está correctamente asentado en el acoplamiento.

8. Sujete el conector dentado al acoplamiento con una horquilla de retención (Figura 72).

Note: El conjunto de la manguera de suministro de 81 cm (32") tiene un acoplamiento en T con 2 derivaciones y 2 conectores dentados simples.

1. Monte el conector dentado recto de una manguera de suministro de 81 cm (32") en el acoplamiento de la válvula de boquilla 5 (Figura 73).

   Note: Asegúrese de que el conector dentado está correctamente asentado en el acoplamiento.



   Figura 73

   1. Válvula de boquilla 5
   2. Horquilla de retención
   3. Válvula de boquilla 6
   4. Manguera de suministro 81 cm (32")
   5. Manguera de suministro 81 cm (32")

2. Sujete el conector dentado al acoplamiento con una horquilla de retención (Figura 73).

3. Monte el conector dentado recto de una manguera de suministro de 81 cm (32") en el acoplamiento de la válvula de boquilla 6 (Figura 73).

   Note: Asegúrese de que el conector dentado está correctamente asentado en el acoplamiento.

4. Sujete el conector dentado al acoplamiento con una horquilla de retención (Figura 73).

1. Monte el conector dentado recto de una manguera de suministro de 188 cm (74") en el acoplamiento de la válvula de boquilla 7 (Figura 74).

   Note: Asegúrese de que el conector dentado está correctamente asentado en el acoplamiento.



   Figura 74

   1. Horquilla de retención
   2. Válvula de boquilla 7
   3. Válvula de boquilla 8
   4. Válvula de boquilla 9
   5. Válvula de boquilla 10
   6. Manguera de suministro 188 cm (74")
   7. Manguera de suministro 188 cm (74")
   8. Manguera de suministro 234 cm (92")
   9. Manguera de suministro 279 cm (110")

2. Sujete el conector dentado al acoplamiento con una horquilla de retención (Figura 74).

3. Monte el conector dentado recto de una manguera de suministro de 188 cm (74") en el acoplamiento de la válvula de boquilla 8 (Figura 74).

   Note: Asegúrese de que el conector dentado está correctamente asentado en el acoplamiento.

4. Sujete el conector dentado al acoplamiento con una horquilla de retención (Figura 74).

5. Monte el conector dentado recto de una manguera de suministro de 234 cm (92") en el acoplamiento de la válvula de boquilla 9 (Figura 74).

   Note: Asegúrese de que el conector dentado está correctamente asentado en el acoplamiento.

6. Sujete el conector dentado al acoplamiento con una horquilla de retención (Figura 74).

7. Monte el conector dentado recto de una manguera de suministro de 279 cm (110") en el acoplamiento de la válvula de boquilla 10 (Figura 74).

   Note: Asegúrese de que el conector dentado está correctamente asentado en el acoplamiento.

8. Sujete el conector dentado al acoplamiento con una horquilla de retención (Figura 74).

1. Enrute las mangueras de las boquillas de fumigación 1, 2, 3 y 4 a través de la abrazadera en R en el extremo exterior izquierdo de la sección de brazo central (Figura 75 y Figura 76).



   Figura 75



   Figura 76

   1. Mangueras
   2. Soportes de boquilla
   3. Abrazadera en R
   4. Brida
   5. Conector dentado simple (½")
   6. Anillo de goma
   7. Abrazadera en R doble
   8. Abrazadera en R simple

2. Enrute las mangueras de las boquillas de fumigación 7, 8, 9 y 10 a través de la abrazadera en R en el extremo exterior derecho de la sección de brazo central (Figura 75 y Figura 76).

3. Enrute las mangueras de alimentación de 279 cm (110") y los conectores dentados (¾") por la sección de brazo hasta las boquillas de fumigación 1 y 10, como se muestra en la Figura 75 y la Figura 76.

4. Enrute las mangueras de alimentación de 234 cm (92") y los conectores dentados (¾") por la sección de brazo hasta las boquillas de fumigación 2 y 9, como se muestra en la Figura 75 y la Figura 76.

5. Enrute las mangueras de alimentación de 188 cm (74") y los conectores dentados (¾") por la sección de fumigación hasta las boquillas del fumigación 3 y 8, como se muestra en la Figura 75 y la Figura 76.

   Note: Enrute las mangueras a través de los anillos de goma inferiores traseros de los soportes del armazón de tubos.

6. Enrute las mangueras de alimentación de 188 cm (74") y los conectores dentados (¾") por la sección de brazo hasta las boquillas del fumigación 4 y 7, como se muestra en la Figura 75 y la Figura 76.

   Note: Enrute las mangueras a través de los anillos de goma inferiores traseros de los soportes del armazón de tubos.

7. Ate las 4 mangueras de las boquillas de fumigación con una brida, como se muestra en la Figura 76.

1. Trabajando con la boquilla de fumigación que retiró en Retirada de las mangueras de las boquillas de fumigación del sistema de 3 secciones, alinee el tubo de trasvase de la base de una boquilla de fumigación (Figura 77) con el orificio situado en el lado del conector dentado simple (½").



   Figura 77

   1. Perno de cabeza hexagonal (5/16" x ¾"—acero inoxidable)
   2. Tubo de trasvase
   3. Mitad superior de la abrazadera
   4. Conector dentado simple (½")
   5. Tornillo de acero inoxidable (Nº 12 x 1¼")
   6. Cuerpo de la boquilla de fumigación
   7. Hacia la sección de brazo

2. Cierre la mitad superior de la abrazadera alrededor del conector dentado y sujete la mitad de la abrazadera y el cuerpo de la boquilla de fumigación (Figura 77) con el tornillo de acero inoxidable (Nº 12 x 1¼"); apriete el tornillo de acero inoxidable a 226 – 282 N∙cm (20 – 25 pulgadas-libra).

   Note: Asegúrese de que el perno de cabeza hexagonal (5/16" x ¾") está asentado en el hueco de la mitad superior de la abrazadera al cerrar la abrazadera.

3. Monte las boquillas de fumigación en la sección de brazo exterior como se indica a continuación:

   • En las posiciones de las boquillas 1 y 4, monte la boquilla de fumigación en el soporte de boquilla (Figura 78, A) con la contratuerca con arandela prensada (5/16") que retiró en el paso 2 de Retirada de las mangueras de las boquillas de fumigación del sistema de 3 secciones.

   • En las posiciones de las boquillas 2 y 3, monte la boquilla de fumigación en el soporte de boquilla (Figura 78, A y B) con la contratuerca con arandela prensada (5/16") que retiró en el paso 2 de Retirada de las mangueras de las boquillas de fumigación del sistema de 3 secciones.



   Figura 78

   1. Contratuerca con arandela prensada (5/16")
   2. Soporte de la boquilla
   3. Boquilla de fumigación
   4. Parte trasera de la máquina
   5. Perno de cabeza hexagonal (acero inoxidable—5/16" x ¾")

4. Apriete la contratuerca con arandela prensada a 1978 – 2542 N∙cm (175 – 225 pulgadas-libra).

5. Repita los pasos 1 a 4 con las demás boquillas de fumigación de la sección de brazo.

6. Repita los pasos 1 a 5 en la sección de brazo exterior del otro lado de la máquina.

1. Asegúrese de que las mangueras y los acoplamientos dentados de 13 mm x 810 mm (½" x 32") están alineados con la parte delantera de la sección de brazo central entre los soportes derecho e izquierdo de la sección central.

2. Enrute la manguera de 13 mm (10") y el conector dentado entre los tirantes del tramo de celosía exterior (Figura 79).



   Figura 79

   1. Mangueras 13 mm x 250 mm (½" x 10")
   2. Tirantes (tramo de celosía izquierdo)
   3. Manguera y conector dentado 13 mm x 810 mm (½" x 32")
   4. Soportes de las boquillas de fumigación

3. Enrute la manguera y el conector dentado por encima del tirante y hacia fuera hasta el soporte de boquilla exterior (Figura 79).

4. Enrute la otra manguera de 13 mm (10") y el conector dentado entre los tirantes del tramo de celosía interior (Figura 79).

5. Enrute la manguera y el conector dentado por encima del tirante y hacia dentro hasta llegar al soporte de boquilla interior (Figura 79).

6. Repita los pasos 2 a 7 con el otro conjunto de manguera y boquilla en el otro tramo de celosía exterior (Figura 79 y Figura 82).

7. Enrute la manguera y el acoplamiento dentado de 13 mm x 810 mm (½" x 32") hasta el lado de la sección de brazo central que contiene los soportes izquierdo y derecho de la sección de brazo (Figura 79).

1. Trabajando con las boquillas de fumigación que retiró en Retirada de las mangueras de las boquillas de fumigación del sistema de 3 secciones, retire los tornillos de acero inoxidable que sujetan las mitades superiores de las abrazaderas a las bases (Figura 80).



   Figura 80

   1. Perno de cabeza hexagonal (5/16" x ¾"—acero inoxidable)
   2. Tubo de trasvase
   3. Mitad superior de la abrazadera
   4. Conector dentado simple (½")
   5. Tornillo de acero inoxidable (Nº 12 x 1¼")
   6. Cuerpo de la boquilla de fumigación
   7. Hacia la sección de brazo

2. Localice el orificio en el lateral del conector dentado simple, al final de la manguera de 25 cm (10") (válvula de fumigación 5 o 6) de la sección de brazo central (Figura 80 y Figura 81).



   Figura 81

   1. Manguera – 13 mm x 250 mm (½" x 10") (válvula de fumigación 5 o 6)
   2. Boquilla de fumigación
   3. Conector dentado simple – 13 mm (½")
   4. Manguera y acoplamiento dentado – 13 mm x 810 mm (½" x 32") (válvula de fumigación 5 o 6)

3. Alinee el tubo de trasvase de la base de una boquilla de fumigación (Figura 80) con el orificio situado en el lado del conector dentado simple (½").

4. Cierre la mitad superior de la abrazadera alrededor del conector dentado y sujete la mitad de la abrazadera y el cuerpo de la boquilla de fumigación (Figura 80) con el tornillo de acero inoxidable (Nº 12 x 1¼"); apriete el tornillo de acero inoxidable a 226 – 282 N∙cm (20 – 25 pulgadas-libra).

   Important: No apriete el tornillo de acero inoxidable más de lo especificado en el paso 4.

   Note: Asegúrese de que el perno de cabeza hexagonal (5/16" x ¾") está asentado en el hueco de la mitad superior de la abrazadera al cerrar la abrazadera.

5. Repita los pasos 2 a 4 con los conectores dentados simples de los demás conjuntos de manguera (válvula de fumigación 5 o 6) de la sección de brazo central (Figura 80 y Figura 81).

1. Alinee el perno de cabeza hexagonal (5/16" x ¾") de la boquilla de fumigación con el orificio del soporte de la boquilla (Figura 82), y sujete provisionalmente la boquilla al soporte con una de las contratuercas con arandela prensada (5/16") que retiró en los pasos 1 o 4 de Retirada de las mangueras de las boquillas de fumigación del sistema de 3 secciones.



   Figura 82

   1. Contratuerca con arandela prensada (5/16")
   2. Soporte de la boquilla (exterior)
   3. Perno de cabeza hexagonal (5/16" x ¾"—acero inoxidable)

2. Repita el paso 1 con las otras 3 boquillas de fumigación de la sección de brazo central.

3. Apriete las contratuercas con arandela prensada a 1978 – 2542 N∙cm (175 – 225 pulgadas-libra).

1. Localice la rama de 165 cm (65") y la rama de 203 cm (80") del arnés eléctrico nuevo (Figura 83).



   Figura 83

   1. Rama de 81 cm (32") del arnés de cables—caudalímetro y válvula de agitación
   2. Rama de 86 cm (34") del arnés de cables—solenoide de la bomba de fumigación
   3. Rama de 165 cm (65") del arnés de cables—terminales de anillo y fusible (sin marcar)
   4. Rama de 203 cm (80") del arnés de cables—ASC10, solenoides de los cilindros de elevación, válvulas de boquilla 1 a 10
   5. Rama de 33 cm (13") del arnés de cables—sensor de velocidad
   6. Rama de 170 cm (67") del arnés de cables—conectores de interfaz del arnés delantero
   7. Rama de 81 cm (32") del arnés de cables — circuito de cierre de la bomba de fumigación

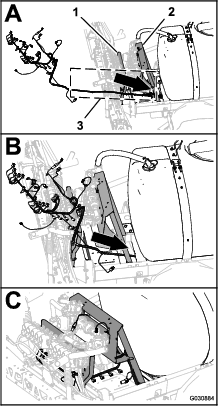

2. Enrute la rama de 165 cm (65") y la rama de 203 cm (80") del arnés eléctrico nuevo entre el soporte de las 10 válvulas de fumigación y el soporte derecho del soporte del distribuidor (Figura 84).



   Figura 84

   1. Soporte de las válvulas (10 válvulas de fumigación)
   2. Soporte del distribuidor
   3. Ramas de 165 cm (65") y 203 cm (80") (arnés eléctrico)

3. Enrute la rama de 165 cm (65") y la rama de 203 cm (80") del arnés eléctrico hacia adelante por el tubo derecho del bastidor (Figura 85).



   Figura 85

   1. Arnés de cables trasero – rama de 203 cm (80")
   2. Tubo derecho del bastidor
   3. Parte delantera de la máquina
   4. Posición de las grapas y bridas

4. Introduzca las grapas de la rama de 203 cm (80") del arnés de cables trasero en los orificios del tubo derecho del bastidor (Figura 85) de donde se retiraron las grapas del arnés trasero antiguo; consulte el paso 3 de Desconexión de los arneses de cables delantero y trasero.

Note: Utilice una grúa para sujetar la máquina mientras conecta los arneses de cables delantero y trasero.

1. Desde debajo de la máquina, en el tubo derecho del bastidor, localice los conectores eléctricos de los arneses de cables delantero y trasero de la máquina (Figura 86).



   Figura 86

   1. Parte delantera de la máquina
   2. Conectores de interfaz (arneses de cables delantero y trasero)

2. Conecte el conector hembra de 10 vías de interconexión del arnés delantero al conector de 10 pines de interconexión del arnés trasero (Figura 87).



   Figura 87

   1. Arnés de cables delantero
   2. Conector hembra de 10 vías – interconexión de arneses de fumigación (arnés delantero)
   3. Conector de 10 pines – interconexión de arneses de fumigación (arnés trasero)
   4. Arnés de cables trasero
   5. Parte delantera de la máquina

3. Conecte el conector de 8 pines de interconexión del arnés delantero al conector hembra de 8 vías del interruptor de caudal del arnés trasero (Figura 88).



   Figura 88

   1. Arnés de cables delantero
   2. Conector de 8 pines – interconexión de arneses de fumigación (arnés delantero)
   3. Conector hembra de 8 vías—interruptor de caudal (arnés trasero)
   4. Arnés de cables trasero
   5. Parte delantera de la máquina

4. Conecte el conector de 2 pines de la bomba de enjuague del arnés delantero al conector hembra de 2 vías de la bomba de enjuague del arnés trasero (Figura 89).



   Figura 89

   1. Arnés de cables delantero
   2. Conector hembra de 2 vías—bomba de enjuague (arnés trasero)
   3. Conector de 2 pines – bomba de enjuague (arnés delantero)
   4. Arnés de cables trasero
   5. Parte delantera de la máquina

5. Conecte el conector de 2 pines de alimentación del carrete de la manguera del arnés delantero al conector hembra de 2 vías de alimentación del carrete de la manguera del arnés trasero (Figura 90).



   Figura 90

   1. Arnés de cables delantero
   2. Conector de 2 pines—carrete de la manguera (arnés delantero)
   3. Conector hembra de 2 vías—carrete de la manguera (arnés trasero)
   4. Arnés de cables trasero
   5. Parte delantera de la máquina

6. Conecte el conector de 10 pines de interconexión del arnés delantero al conector hembra de 2 vías de interconexión del arnés trasero (Figura 91).



   Figura 91

   1. Arnés de cables delantero
   2. Conector de 10 pines—interconexión de arneses de fumigación (arnés delantero)
   3. Conector hembra de 10 vías – interconexión de arneses de fumigación (arnés trasero)
   4. Arnés de cables trasero
   5. Parte delantera de la máquina

7. Para facilitar la conexión de los arneses eléctricos y de datos de navegación, asegúrese de que el conector hembra de 1 vía del arnés de cables trasero y el conector hembra de 4 vías del arnés de cables trasero están alineados con la parte superior del arnés (Figura 92).



   Figura 92

   1. Conector hembra de 4 vías (arnés de cables trasero)
   2. Parte superior de la máquina
   3. Conector hembra de 1 vía (arnés de cables trasero)
   4. Parte delantera de la máquina

8. Sujete el relé de interrupción de la bomba del arnés de cables trasero al soporte derecho de la placa de soporte del asiento (Figura 93).



   Figura 93

   1. Brida
   2. Soporte derecho
   3. Relé de interrupción de la bomba
   4. Placa de soporte del asiento

1. Enrute el tubo del sensor de presión del indicador del panel de instrumentos junto al arnés de cables trasero de la máquina (Figura 94).



   Figura 94

   1. Bridas (3 grapas – puntos de anclaje del chasis)
   2. Parte delantera de la máquina
   3. Tubo del sensor de presión
   4. Arnés de cables trasero

2. Fije el tubo del sensor de presión al arnés de cables trasero con 3 bridas junto a las 3 grapas en los puntos de anclaje del chasis del arnés de cables trasero (Figura 94).

   Important: No apriete ni doble el tubo del sensor de presión; apriete las bridas solo lo suficiente para sostener el tubo.

1. Enrute la rama de 203 cm (80") del arnés de cables por dentro del tirante del soporte de las válvulas y hacia atrás, hacia el soporte de 10 válvulas, como se muestra en la Figura 98.



   Figura 98

   1. Soporte del distribuidor
   2. Conector hembra de 3 vías (caudalímetro)
   3. Rama de 81 cm (32") del arnés de cables—caudalímetro y válvula de agitación
   4. Conector eléctrico (válvula de agitación)
   5. Rama de 203 cm (80") del arnés de cables—ASC10, solenoides de los cilindros de elevación, válvulas de boquilla 1 a 10
   6. Grapas
   7. Conector de 2 pines (alimentación del carrete de la manguera)
   8. Conector hembra de 3 vías (carrete de la manguera)
   9. Parte delantera de la máquina

2. Enrute la rama de 81 cm (32") del arnés de cables del caudalímetro y la válvula de agitación por delante del soporte del distribuidor (Figura 98).

3. Introduzca las grapas de la rama de 81 cm (32") del arnés de cables en los orificios de la pestaña inferior del soporte del distribuidor (Figura 98).

1. Enrute la rama de 203 cm (80") del arnés de cables por detrás del soporte de 10 válvulas con los 10 conectores de las válvulas de boquilla hacia atrás y por debajo de las válvulas (Figura 99).



   Figura 99

   1. Conector hembra de 3 vías (válvula de boquilla posición 10)
   2. Soporte de 10 válvulas
   3. Conector hembra de 40 vías (ASC 10)
   4. Rama de 203 cm (80") del arnés de cables—ASC10, solenoides de los cilindros de elevación, válvulas de boquilla 1 a 10
   5. Conector hembra de 4 vías (al ASC 10)
   6. Parte delantera de la máquina
   7. Grapas

2. Introduzca las grapas de la rama de 203 cm (80") del arnés de cables en los orificios de la pestaña inferior del soporte de 10 válvulas (Figura 99).

1. Enrute la rama de 86 cm (34") del arnés de cables del solenoide de la bomba de fumigación por encima del perfil del bastidor del fumigador, y hacia abajo hasta el solenoide de la bomba del fumigador (Figura 100).



   Figura 100

   1. Rama de 86 cm (34") del arnés de cables—solenoide de la bomba de fumigación
   2. Rama de 203 cm (80") del arnés de cables—ASC10, solenoides de los cilindros de elevación, válvulas de boquilla 1 a 10
   3. Perfil (bastidor del fumigador)
   4. Parte delantera de la máquina
   5. Grapa

2. Introduzca la grapa de la rama de 86 cm (34") del arnés de cables en el orificio del perfil del bastidor del fumigador (Figura 100).

1. Enrute los conectores de la rama de 203 cm (80") del arnés de cables marcados Flow Meter y Pressure Transducer por detrás del soporte del distribuidor (Figura 101).



   Figura 101

   1. Anclaje magnético
   2. Caudalímetro
   3. Conector hembra de 3 vías (arnés de cables trasero—marcado Flow Meter (caudalímetro))
   4. Conector hembra de 3 vías (arnés de cables trasero—marcado Pressure Transducer (transductor de presión))
   5. Conector de 3 pines (arnés del caudalímetro)
   6. Conector de 3 pines (transductor de presión)

2. Conecte el conector hembra de 3 vías de la rama de 203 cm (80") del arnés de cables del caudalímetro (sin marcar) en el conector de 3 pines del arnés del caudalímetro (Figura 101).

3. Conecte el conector hembra de 3 vías de la rama de 203 cm (80") del arnés de cables marcado Pressure Transducer en el conector de 3 pines del arnés del transductor de presión (Figura 101).

4. Fije los anclajes magnéticos de los arneses del caudalímetro y el transductor de presión en la superficie del soporte del distribuidor (Figura 101).

5. Enrute el conector de 3 pines del arnés de cables de la válvula de agitación por delante del soporte del distribuidor (Figura 102).



   Figura 102

   1. Válvula de agitación
   2. Soporte del distribuidor
   3. Conector hembra de 3 vías (arnés de la válvula de agitación)

6. Conecte el conector de 3 pines del arnés de la válvula de agitación al conector hembra de 3 vías de la rama de 203 cm (80") del arnés de cables marcado Agitation Valve (válvula de agitación) (Figura 103).



   Figura 103

   1. Conector de 3 pines (arnés de cables trasero—marcado Agitation Valve)
   2. Soporte del distribuidor
   3. Conector hembra de 3 vías (arnés de la válvula de agitación)

1. En la parte inferior del distribuidor de los cilindros de elevación, conecte el conector hembra de 2 vías del arnés de cables trasero marcado Enable Solenoid (solenoide de activación) al conector de 2 pines del solenoide de activación (Figura 104 y Figura 105).



   Figura 104

   1. Conector de 2 pines—solenoide Bajar izquierdo (distribuidor de los cilindros de elevación)
   2. Conector de 2 pines—solenoide Subir izquierdo (distribuidor de los cilindros de elevación)
   3. Conector hembra de 2 vías—Bajar izquierdo (conector del arnés principal)
   4. Conector hembra de 2 vías—Subir izquierdo (conector del arnés principal)
   5. Conector hembra de 2 vías—solenoide de activación (conector del arnés de cables principal)
   6. Conector hembra de 2 vías—Subir derecho (conector del arnés principal)
   7. Conector hembra de 2 vías—Subir derecho (conector del arnés principal)
   8. Conector de 2 pines—solenoide Subir derecho (distribuidor de los cilindros de elevación)
   9. Conector de 2 pines—solenoide Bajar derecho (distribuidor de los cilindros de elevación)
   10. Parte trasera de la máquina


   Figura 105

   1. Conector de 2 pines—solenoide Bajar derecho (distribuidor de los cilindros de elevación)
   2. Conector de 2 pines—solenoide Subir derecho (distribuidor de los cilindros de elevación)
   3. Conector de 2 pines—solenoide Subir izquierdo (distribuidor de los cilindros de elevación)
   4. Conector de 2 pines—solenoide Bajar izquierdo (distribuidor de los cilindros de elevación)
   5. Parte trasera de la máquina
   6. Conector hembra de 2 vías—Bajar derecho (conector del arnés principal)
   7. Conector hembra de 2 vías—Subir derecho (conector del arnés principal)
   8. Conector hembra de 2 vías—Subir izquierdo (conector del arnés principal)
   9. Conector hembra de 2 vías—solenoide de activación (conector del arnés de cables principal)
   10. Conector de 2 pines - solenoide de activación (distribuidor del cilindro de elevación)
   11. Conector hembra de 2 vías—Bajar izquierdo (conector del arnés principal)

2. En el solenoide derecho inferior, conecte el conector hembra de 2 vías del arnés de cables trasero marcado Right Down al conector de 2 pines del solenoide Bajar derecho (Figura 104 y Figura 105).

3. En el solenoide derecho superior, conecte el conector hembra de 2 vías del arnés de cables trasero marcado Right Up al conector de 2 pines del solenoide Subir derecho (Figura 104 y Figura 105).

4. En el solenoide izquierdo inferior, conecte el conector hembra de 2 vías del arnés de cables trasero marcado Left Down al conector de 2 pines del solenoide Bajar izquierdo (Figura 104 y Figura 105).

5. En el solenoide izquierdo superior, conecte el conector hembra de 2 vías del arnés de cables trasero marcado Left Up al conector de 2 pines del solenoide Subir izquierdo.

1. Enrute los conectores hembra de 3 vías de la rama de 203 cm (80") del arnés de cables, marcados Nozzle Valve 1 a Nozzle Valve 5 por detrás del soporte de 10 válvulas y por debajo de las válvulas 1 a 5 (Figura 106).



   Figura 106

   1. Conector de 3 pines (arnés de válvulas de boquilla)
   2. Válvula de boquilla 1
   3. Válvula de boquilla 5
   4. Válvula de boquilla 6
   5. Válvula de boquilla 10
   6. Conector hembra de 3 vías (arnés de cables trasero—marcado Nozzle 1)
   7. Conector hembra de 3 vías (arnés de cables trasero—marcado Nozzle 6 (boquilla 6))

2. Enrute los conectores hembra de 3 vías de la rama de 203 cm (80") del arnés de cables, marcados Nozzle Valve 6 a Nozzle Valve 10 por detrás del soporte de 10 válvulas y por debajo de las válvulas 6 a 10 (Figura 106).

3. Conecte el conector hembra de 3 vías del arnés de cables trasero, marcado Nozzle 1 (boquilla 1), al conector de 3 pines del arnés de cables de la válvula de boquilla 1 (Figura 106).

   Important: Es importante conectar cada conector hembra de 3 vías marcado del arnés de cables trasero al conector de 3 pines correcto en la posición de cada válvula de boquilla.

4. Repita el paso 3 en las posiciones de válvula de boquilla 2 a 10 (Figura 106).

1. En la parte trasera de la máquina, por dentro de la bomba de fumigación, conecte el conector hembra de 2 vías marcado Spray Pump Solenoid (solenoide de la bomba de fumigación) de la rama de 86 cm (34") del arnés de cables al conector de 2 pines del relé de la bomba (Figura 107).



   Figura 107

   1. Conector de 2 pines (relé de la bomba)
   2. Conector hembra de 2 vías—rama de 86 cm (34") del arnés de cables
   3. Parte delantera de la máquina

2. En la parte trasera de la máquina (entre el tubo derecho del bastidor y el guardabarros derecho), conecte el conector de 3 pines del arnés del sensor de velocidad del motor de tracción hidráulica derecho al conector hembra de 3 vías (sin marcar) del arnés principal trasero (Figura 108).



   Figura 108

   1. Conector hembra de 3 vías (arnés principal trasero)
   2. Conector de 3 pines (arnés del motor hidráulico)
   3. Parte delantera de la máquina

1. Enrute la rama de 165 cm (65") del arnés de cables hacia arriba y a la parte trasera del compartimento del motor, por el soporte derecho de la cubierta del motor, por delante del conducto que conecta el filtro de aire y el motor (Figura 109).

   Note: Se sujetará la rama de 165 cm (65") del arnés de cables trasero en Enrutado del arnés de datos de navegación y eléctrico a la batería.



   Figura 109

   1. Filtro de aire (motor)
   2. Soporte (derecho) de la cubierta del motor
   3. Rama de 165 cm (65") (arnés de cables trasero)
   4. Lado derecho de la máquina
   5. Parte delantera de la máquina

2. Enrute la rama de 165 cm (65") del arnés de cables a través de la placa de la caja del asiento y hacia abajo por el soporte izquierdo de la cubierta del motor (Figura 110).

   Note: Se sujetará la rama de 165 cm (65") del arnés de cables trasero en Enrutado del arnés de datos de navegación y eléctrico a la batería.



   Figura 110

   1. Rama de 165 cm (65") (arnés de cables trasero)
   2. Placa de la caja del asiento
   3. Soporte (izquierdo) de la cubierta del motor
   4. Parte delantera de la máquina
   5. Lado izquierdo de la máquina

3. Enrute la rama de 165 cm (65") del arnés de cables hacia abajo por el soporte izquierdo de la cubierta del motor y por debajo del tubo izquierdo del bastidor (Figura 111).

   Note: Se sujetará la rama de 165 cm (65") del arnés de cables trasero en Enrutado del arnés de datos de navegación y eléctrico a la batería.



   Figura 111

   1. Rama de 165 cm (65") (arnés de cables trasero)
   2. Soporte (izquierdo) de la cubierta del motor
   3. Tubo izquierdo del bastidor
   4. Terminal positivo (cable rojo)—rama de 165 cm (65") (arnés de cables trasero)
   5. Terminal negativo (cable negro)—rama de 165 cm (65") (arnés de cables trasero)
   6. Parte delantera de la máquina
   7. Lado izquierdo de la máquina

4. Enrute el fusible de 50 A y los terminales de anillo positivo y negativo de la rama de 165 cm (65") del arnés de cables a la parte superior de la batería (Figura 111).

   Note: La instalación de los terminales de anillo se completará en Conexión del arnés GeoLink trasero, el arnés de datos de navegación y eléctrico, y el arnés de alimentación del módem a los cables de la batería.

1. Gire hacia adelante el asiento del conductor y coloque la varilla de sujeción del asiento en la muesca del hueco de la consola.

2. Retire los 5 pernos con arandela prensada (¼" x ¾") que sujetan la tapa del lado izquierdo de la consola central (Figura 112).



   Figura 112

   1. Perno con arandela prensada (¼" x ¾")
   2. Tapa (lado izquierdo — consola central)

3. Retire la tapa de la consola central (Figura 113).

   Note: Si es necesario, gire el asiento del conductor hacia abajo para retirar la tapa de la consola central.



   Figura 113

   1. Bastidor de la consola

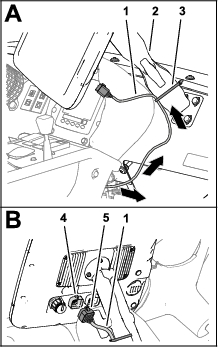

4. Enrute la rama de 81 cm (32") del arnés de cables trasero junto al arnés de cables delantero y hacia arriba por el anillo de goma del hueco de la consola (Figura 114).



   Figura 114

   1. Rama de 81 cm (32") del arnés de cables — circuito de cierre de la bomba de fumigación
   2. Conector hembra de 3 vías (diagnóstico CAN)
   3. Anillo de goma (consola central)
   4. Anillo de goma (hueco de la consola)

5. Enrute la rama de 81 cm (32") del arnés de cables trasero hacia adelante por el arnés de cables delantero y a través del anillo de goma de la parte trasera de la consola central (Figura 114).

1. Presione hacia dentro el cierre del conector hembra de 8 vías del interruptor de la bomba de fumigación, y separe el conector del interruptor (Figura 115).



   Figura 115

   1. Conector hembra de 8 vías (interruptor de la bomba de fumigación)
   2. Interruptor de la bomba de fumigación
   3. Rama del arnés de cables de 81 cm (32")

2. Coloque el conector hembra de 8 vías de manera que pueda ver la parte trasera del conector con la pestaña hacia arriba (Figura 116).



   Figura 116

   1. Pestaña (conector hembra de 8 vías)
   2. Posición Nº 4 (conector hembra de 8 vías — interruptor de la bomba de fumigación)
   3. Terminal (rama de 81 cm (32") del arnés de cables)
   4. Rama del arnés de cables de 81 cm (32")

3. Introduzca el terminal del extremo de la rama de 81 cm (32") del arnés de cables trasero en la posición Nº 4 del conector hembra de 8 vías (Figura 116).

   Note: Asegúrese de que la pestaña del terminal encaja firmemente en el conector hembra de 8 vías.

4. Conecte el conector hembra de 8 vías del arnés de cables al conector de 8 pines del interruptor de la bomba de fumigación (Figura 117).



   Figura 117

5. Sujete la rama de 81 cm (32") del arnés de cables trasero al arnés de cables delantero de la máquina, como se muestra en la Figura 117.



   Figura 118

   1. Brida

6. Alinee la tapa que retiró en el paso 3 de Enrutado del arnés de cables del circuito de cierre de la bomba de fumigación con el lado izquierdo de la consola central (Figura 119).



   Figura 119

7. Monte la tapa en la consola central con los 5 pernos con arandela prensada (¼" x ¾") que retiró en el paso 2 de Enrutado del arnés de cables del circuito de cierre de la bomba de fumigación, y apriete los pernos a 520 – 678 N∙cm (46 – 60 pulgadas-libra).

1. Alinee el extremo del tubo del sensor de presión (plástico) del indicador de presión del panel de instrumentos con el anillo de bloqueo del acoplamiento del tubo (Figura 120).



   Figura 120

   1. Codo de 90° (válvula de boquilla 10)
   2. Anillo de bloqueo (acoplamiento del tubo)
   3. Tubo del sensor de presión (indicador de presión del panel de instrumentos)

2. Inserte el tubo del sensor en el anillo de bloqueo hasta que el tubo esté correctamente asentado (Figura 120).

1. Alinee el extremo del tubo del sensor de presión (plástico) del indicador de presión del panel de instrumentos con el anillo de bloqueo del acoplamiento del tubo (Figura 121 y Figura 122).



   Figura 121

   Kit opcional de pistola de fumigación

   1. Tubo del sensor de presión (indicador del panel de instrumentos)
   2. Acoplamiento del tubo (codo de 90° — válvula de boquilla 10)


   Figura 122

   Kit opcional de carrete de manguera giratorio

   1. Tubo del sensor de presión (indicador del carrete giratorio)
   2. Acoplamientos de tubo (codo de 90° — válvula de boquilla 10)
   3. Tubo del sensor de presión (indicador del panel de instrumentos)

2. Inserte el tubo del sensor en el anillo de bloqueo hasta que el tubo esté correctamente asentado (Figura 121 y Figura 122).

1. Alinee la ranura situada en el centro del soporte de receptor con la costura de soldadura en la línea central del tubo del ROPS (Figura 123).

   Note: La pestaña más grande con 2 orificios debe quedar por detrás del tubo del ROPS, y la pestaña más pequeña con un orificio debe quedar por delante.



   Figura 123

   1. Tubo del ROPS
   2. Costura de soldadura (tubo del ROPS)
   3. Soporte del receptor
   4. Ranura

2. Monte el soporte del receptor en el tubo del ROPS (Figura 124) con los 2 pernos en U y las 4 contratuercas con arandela prensada (⅜").



   Figura 124

   1. Parte delantera de la máquina
   2. Contratuercas prensadas (⅜")
   3. Soporte del receptor
   4. Tubo del ROPS
   5. Perno en U

3. Apriete las tuercas a 37 – 45 N∙m (27 – 33 pies-libra).

4. Monte el receptor de navegación en el soporte como se indica a continuación:

1. Alinee los 3 orificios roscados de la base del receptor de navegación con los 3 orificios del soporte del receptor (Figura 125).



   Figura 125

   1. Receptor de navegación
   2. Soporte del receptor
   3. Soporte de la antena del módem
   4. Arandela 5 mm
   5. Tornillo (5 mm x 16 mm)

2. Alinee el orificio y la ranura del soporte de la antena del módem con los orificios del soporte del receptor (Figura 125).

3. Monte el receptor de navegación y el soporte de la antena en el soporte (Figura 125) con los 3 pernos de cabeza hexagonal (5 mm x 16 mm) y las 3 arandelas (5 mm).

4. Apriete los 3 pernos a 576 – 712 N∙cm (51 – 63 pulgadas-libra).

1. Limpie cualquier grasa de la superficie del soporte de la antena del módem.

2. Retire el papel protector del adhesivo de doble cara de la parte inferior de la antena del módem (Figura 126).



   Figura 126

3. Fije la antena del módem a la parte superior del soporte de la antena del módem, como se muestra en la Figura 126.

4. Sujete el soporte de la antena con 3 bridas, como se muestra en la Figura 127.



   Figura 127

   1. Antena del módem
   2. Bridas

5. Sujete el arnés de cables de la antena del módem al soporte, como se muestra en la Figura 127.

1. Enrute el arnés de la antena del módem hacia la derecha por la barra antivuelco (Figura 128).



   Figura 128

2. Enrute el arnés hacia abajo y hacia adelante, como se muestra en la Figura 128.

3. Se sujetará el arnés de la antena del módem a la barra antivuelco en Enrutado del cable de datos y conexión al receptor de navegación.

1. Limpie la superficie superior de la pantalla de fumigación X25 con alcohol y un trapo limpio.

2. Retire el papel protector de las 2 cintas adhesivas.

3. Alinee las cintas adhesivas con la parte superior del monitor de fumigación, como se muestra en la Figura 129.



   Figura 129

   1. 51 mm (2")
   2. Cintas adhesivas
   3. Monitor de fumigación (lado trasero)

4. Fije las cintas adhesivas a la parte superior del monitor con una presión firme.

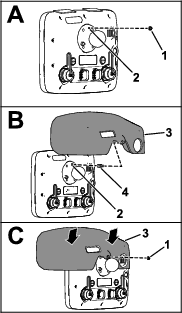

1. En la parte trasera del monitor de fumigación, con los 2 conectores (26 pines) hacia abajo, retire la contratuerca superior (5 mm) del espárrago del soporte de bola (Figura 130, A).



   Figura 130

   1. Contratuerca (5 mm)
   2. Espárrago – 5 mm (monitor de fumigación, soporte de bola)
   3. Visera del monitor
   4. Separador roscado

2. Aplique una capa de fijador de roscas (capilar – resistencia media-alta) a las roscas de la porción de la tuerca del separador roscado (Figura 131).



   Figura 131

   1. Fijador de roscas (capilar – resistencia media alta) – roscas de la tuerca del separador roscado
   2. Fijador de roscas (capilar – resistencia media alta) – roscas del espárrago

3. Enrosque el separador en el espárrago del soporte de bola (Figura 130, B) y apriete el separador a 250 N∙cm (22 pulgadas-libra).

4. Aplique una capa de fijador de roscas (capilar – resistencia media-alta) a las roscas de la porción del espárrago del separador roscado (Figura 131).

5. Retire el papel protector de las 2 cintas adhesivas que aplicó en Aplicación de las cintas adhesivas al monitor de fumigación.

6. Alinee el orificio de la visera del monitor con la porción del espárrago del separador roscado (Figura 130, B).

7. Monte la visera en el monitor (Figura 130, C) con la contratuerca de 5 mm que retiró en el paso 1.

   Note: Presione sobre las zonas de la visera donde están colocadas las cintas adhesivas.

8. Apriete la tuerca a 250 N∙cm (22 pulgadas-libra).

1. Localice los 4 orificios pretroquelados (¼") del panel de instrumentos, situados a la izquierda del agarradero (Figura 132).



   Figura 132

   1. Orificios pretroquelados (¼" — panel de instrumentos)
   2. Agarradero

2. Retire los 4 orificios pretroquelados del panel de instrumentos (Figura 132).

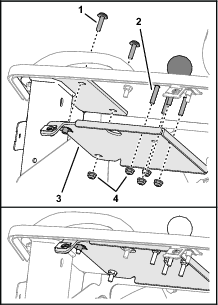

1. Retire los 2 tornillos Phillips de cabeza redonda (¼" x 1") y la contratuerca (¼") que sujetan el soporte del capó al panel de instrumentos (Figura 133).



   Figura 133

   1. Tuerca rápida (¼ ")
   2. Soporte del capó
   3. Tornillo Phillips de cabeza redonda (¼ x 1")
   4. Contratuerca con arandela prensada (¼")

2. Retire las 2 tuercas rápidas (¼") del soporte del capó (Figura 133).

   Note: Guarde los tornillos Phillips de cabeza redonda, la contratuerca con arandela prensada y las tuercas rápidas; deseche el soporte del capó.

Monte las tuercas rápidas que retiró en Retirada del soporte del capó en la pletina de refuerzo, como se muestra en la Figura 134.

Figura 134

1. Pletina de refuerzo
2. Tuerca rápida

1. Monte el soporte del pivote de bola en el panel de instrumentos con los 4 pernos con arandela prensada (¼" x 1½"), la pletina de refuerzo y la contratuerca con arandela prensada (¼"), como se muestra en la Figura 135.



   Figura 135

   1. Perno con arandela prensada (¼" x 1½")
   2. Arandela (¼")
   3. Soporte del pivote de bola
   4. Orificio (panel de instrumentos)

2. Monte provisionalmente la pletina del refuerzo en los 4 pernos con arandela prensada (¼" x 1½") con 4 contratuercas (¼"), como se muestra en la Figura 136.



   Figura 136

   1. Tornillo Phillips de cabeza redonda (¼ x 1")
   2. Perno con arandela prensada (¼" x 1½")
   3. Pletina de refuerzo
   4. Contratuerca con arandela prensada (¼")

3. Monte provisionalmente la pletina de refuerzo con los 2 tornillos Phillips de cabeza redonda (¼" x 1") y la contratuerca con arandela prensada (¼") que retiró en Retirada del soporte del capó.

4. Apriete los pernos con arandela prensada, los tornillos Phillips de cabeza redonda y la contratuerca con arandela prensada a 1163 – 1435 N∙cm (103 – 127 pulgadas-libra).

1. Afloje el pomo del brazo del monitor hasta que pueda encajar el pivote de bola de la parte trasera del monitor de fumigación y el pivote de bola del soporte del panel de instrumentos en los alojamientos del brazo del monitor (Figura 137).



   Figura 137

   1. Pivote de bola
   2. Brazo del monitor
   3. Pomo
   4. Soporte del pivote de bola

2. Desde el asiento del conductor (asiento izquierdo), ajuste la posición del monitor de fumigación para tener una visión clara de la pantalla (Figura 137).

3. Apriete a mano el pomo del brazo del monitor (Figura 137).

1. Enrute la rama de 302 cm (119") del arnés de datos hasta el lado derecho del compartimento del motor (junto al filtro de aire del motor) y hacia atrás por debajo de la zona derecha inferior de la cubierta trasero del motor (Figura 139).



   Figura 139

   1. Cubierta trasera del motor
   2. Compartimento del motor
   3. Rama de 302 cm (119") del arnés de datos (receptor de navegación)

2. Enrute la rama de 302 cm (119") del arnés de datos por el tubo derecho del ROPS con el conector hembra de 12 vías (gris) y el conector hembra de 12 vías (negro) hacia arriba hasta el receptor de navegación (Figura 140).



   Figura 140

   1. Conector de 12 pines izquierdo (gris)—receptor de navegación
   2. Conector de 12 pines derecho (negro) – receptor de navegación
   3. Conector hembra de 12 vías – arnés de datos marcado
   4. Arnés de la antena del módem
   5. Rama de 302 cm (119") del arnés de datos
   6. Conector hembra de 12 vías – arnés de datos marcado
   7. Bridas
   8. Tubo derecho del ROPS

3. Alinee las 2 pestañas de la cara larga del conector hembra de 12 vías del arnés de datos marcado con las 2 muescas del lado horizontal inferior del conector de 12 pines izquierdo (gris) del receptor de navegación (Figura 141).

   Note: Tenga cuidado al conectar el arnés de cables al receptor de navegación; las pestañas-guía de los conectores del arnés deben estar orientadas correctamente para encajar en las ranuras de los conectores macho del receptor de navegación.



   Figura 141

   1. Ranuras guía – lado horizontal inferior (conector de 12 pines izquierdo (gris) – receptor de navegación)
   2. Ranuras guía – lado vertical izquierdo (conector de 12 pines derecho (negro) – receptor de navegación)
   3. Pestañas-guía – cara corta (, conector hembra de 12 vías – arnés de datos)
   4. Pestañas-guía – cara larga (, conector hembra de 12 vías – arnés de datos)

4. Enchufe el conector del arnés de datos en el conector izquierdo (gris) de 12 pines del receptor de navegación hasta que los cierres del conector se enganchen firmemente (Figura 141).

5. Alinee las 2 pestañas del lado corto del conector hembra de 12 vías – arnés de datos marcado con las 2 muescas del lado izquierdo vertical del conector de 12 pines derecho (negro) del receptor de navegación (Figura 141).

   Note: Tenga cuidado al conectar el arnés de cables al receptor de navegación; las pestañas-guía de los conectores del arnés deben estar orientadas correctamente para encajar en las ranuras de los conectores macho del receptor de navegación.

6. Enchufe el conector del arnés de datos en el conector derecho (negro) de 12 pines del receptor de navegación hasta que los cierres del conector se enganchen firmemente (Figura 141).

7. Sujete la rama de 302 cm (119") del arnés de datos al tubo derecho del ROPS con bridas, como se muestra en la Figura 140.

   Note: Asegúrese de que hay holgura en el cable entre los conectores hembra de 12 vías y la brida.

1. Enrute la rama de 302 cm (119") del arnés de datos del arnés eléctrico (Figura 142) que tiene el conector de 4 pines marcado hacia abajo a la zona de interconexión de los arneses de cables delantero y trasero de la máquina; consulte Figura 92 en Conexión de los arneses de cables delantero y trasero.



   Figura 142

   1. Bridas
   2. Rama de 302 cm (119") del arnés de datos (receptor de navegación)
   3. Rama de 34 cm (13½") del arnés de datos (conector de 4 pines )
   4. Rama de 270.5 cm (106½") del arnés de alimentación

2. Enrute la rama de 34 cm (13½") del arnés de datos (Figura 142) que tiene el conector de 4 pines marcado hacia abajo a la zona de interconexión de los arneses de cables delantero y trasero de la máquina; consulte Figura 92 en Conexión de los arneses de cables delantero y trasero.

3. Conecte el conector de 4 pines de la rama del arnés de datos marcado al conector hembra de 4 vías del arnés GeoLink trasero del circuito del controlador de fumigación/CAN 2 (Figura 143).



   Figura 143

   1. Rama de 34 cm (13½") del arnés de datos (arnés de datos de navegación y eléctrico)
   2. Arnés de cables delantero de la máquina
   3. Parte delantera de la máquina
   4. Conector de 4 pines (marcado —rama del arnés de datos)
   5. Conector hembra de 4 vías (sin marcar; alimentación ASC 10 y CAN — arnés de cables GeoLink trasero)
   6. Arnés de cables GeoLink trasero

Retire la resistencia de terminación del conector hembra de 6 vías del cable de datos, como se muestra en la Figura 144.

Note: Ya no necesitará la resistencia de terminación.

Figura 144

1. Conector hembra de 6 vías del cable de datos
2. Resistencia de terminación

1. Enrute la rama de potencia de 270.5 cm (106½") del arnés de datos de navegación y eléctrico por la placa de la caja del asiento y hacia abajo por el soporte izquierdo de la cubierta del motor (Figura 145).



   Figura 145

   1. Bridas
   2. Soporte de la cubierta del motor
   3. Rama de 241 cm (95") (arnés de cables delantero de la máquina)
   4. Lado derecho de la máquina
   5. Parte delantera de la máquina
   6. Filtro de aire (motor)
   7. Rama de 226 cm (89") del arnés de datos (monitor de fumigación)
   8. Rama de potencia de 270.5 cm (106½") (arnés de datos de navegación y eléctrico)

2. Sujete el arnés al soporte de la cubierta del motor con bridas (Figura 145).

3. Enrute la rama de 270.5 cm (106½") de potencia por el soporte izquierdo de la cubierta del motor y por debajo del tubo izquierdo del bastidor (Figura 146).



   Figura 146

   1. Lado izquierdo de la máquina
   2. Rama de 241 cm (95") (arnés de cables delantero de la máquina)
   3. Orificio de la placa de la caja del asiento
   4. Bridas
   5. Soporte de la cubierta del motor
   6. Parte delantera de la máquina
   7. Rama de potencia de 270.5 cm (106½") (arnés de datos de navegación y eléctrico)

4. Sujete el arnés al orificio de la placa de la caja del asiento y al soporte de la cubierta del motor con 3 bridas (Figura 146 y Figura 147).



   Figura 147

   1. Rama de 165 cm (65") (arnés de cables delantero de la máquina)
   2. Soporte de la cubierta del motor
   3. Bridas
   4. Tubo izquierdo del bastidor
   5. Terminal de anillo negativo (cable negro) — rama de alimentación (arnés de datos de navegación y eléctrico)
   6. Terminal de anillo positivo (cable rojo) — rama de alimentación (arnés de datos de navegación y eléctrico)
   7. Parte delantera de la máquina
   8. Lado izquierdo de la máquina

5. Enrute el fusible de 10 A y los terminales de anillo positivo y negativo de la rama de 220 cm (86⅝") del arnés de cables del sistema de navegación a la parte superior de la batería (Figura 147).

   Note: La instalación de los terminales de anillo se completará en Enrutado del arnés de datos de navegación y eléctrico a la batería.

1. En el lado derecho del compartimento del motor, pase la rama de 226 cm (89") del arnés de datos del monitor de fumigación por delante del filtro de aire del motor y hacia abajo, hacia la esquina inferior derecha del radiador (Figura 148).



   Figura 148

   1. Filtro de aire (motor)
   2. Arnés de cables delantero de la máquina
   3. Rama de 226 cm (89") del arnés de datos (monitor de fumigación)
   4. Radiador
   5. Parte delantera de la máquina
   6. Abrazaderas en R

2. Enrute la rama de 226 cm (89") del arnés de datos hacia adelante y a través de las 2 abrazaderas en R de la parte inferior de la máquina (Figura 148).

3. Enrute la rama de 226 cm (89") del arnés de datos hacia adelante y hacia arriba por el anillo de goma que rodea el orificio del panel de suelo (Figura 149).



   Figura 149

   1. Abrazadera en R
   2. Rama de 226 cm (89") del arnés de datos (monitor de fumigación)
   3. Anillo de goma (chapa de suelo)
   4. Parte delantera de la máquina

4. Sujete la rama de 226 cm (89") del arnés de datos al arnés de cables delantero de la máquina con 3 bridas.

5. Enrute la rama de 226 cm (89") del arnés de datos hacia arriba y por el arnés de cables delantero de la máquina (Figura 149).

6. Enrute la rama de 226 cm (89") del arnés de datos hacia arriba a través del anillo de goma que rodea el orificio del panel de instrumentos (Figura 150).



   Figura 150

   1. Rama de 226 cm (89") del arnés de datos (monitor de fumigación)
   2. Brazo del monitor
   3. Brida
   4. Conector de 26 pines (monitor de fumigación)
   5. Conector hembra de 26 vías—arnés de datos (monitor de fumigación)

7. Alinee el conector hembra de 26 vías de la rama del arnés de datos con el conector de 26 pines del monitor de fumigación y presione el conector hembra contra el conector macho hasta que el conector se enganche firmemente (Figura 150).

8. Sujete la rama de 226 cm (89") del arnés de datos al brazo del monitor con una brida (Figura 150).

1. Entre el soporte del depósito de combustible y el guardabarros delantero derecho, enrute el terminal plano (marcado ) y el terminal de 2 anillos (marcados y ) del arnés de alimentación del módem por debajo del bastidor de la máquina (Figura 151).



   Figura 151

   1. Arnés de alimentación del módem
   2. Terminales de los cables

2. En el lado interior de la caja de asiento derecha, enrute el arnés de alimentación del módem hacia adelante y el conector del arnés de alimentación marcado RS232 junto al arnés de cables de la máquina (Figura 152).

   Note: No se utiliza el conector marcado RS232.



   Figura 152

   1. Arnés de alimentación del módem
   2. Parte delantera de la máquina
   3. Conector de 9 pines (marcado – no utilizado)

3. Enrute el arnés de alimentación del módem por la parte superior del radiador, junto al arnés de cables de la máquina (Figura 153).



   Figura 153

   1. Arnés de cables de la máquina
   2. Arnés de alimentación del módem

1. Enchufe el terminal del arnés de alimentación del módem marcado en el conector hembra de alimentación de accesorios del bloque de fusibles (Figura 154).

   Note: Si el bloque de fusibles de la máquina no dispone de un circuito de alimentación de accesorios, instale un bloque de fusibles adicional; consulte a su distribuidor autorizado Toro.



   Figura 154

   1. Terminal (marcado —arnés de alimentación del módem)
   2. Conector hembra (alimentación de accesorios – bloque de fusibles)

2. Introduzca el fusible (10 A) en el zócalo del bloque de fusibles (Figura 155) del circuito de alimentación de accesorios que utilizó en el paso 1.



   Figura 155

   1. Bloque de fusibles
   2. Fusible (10 A)

3. Sujete la rama de corriente conmutada y masa del arnés de cables del kit al arnés de cables de la máquina con 5 bridas.

1. Enrute los terminales de anillo del arnés de cables marcados y hacia atrás, y por encima del soporte del asiento (Figura 156).



   Figura 156

2. Enrute los terminales de anillo por debajo del tubo izquierdo del bastidor y por encima de la batería (Figura 156).

   Note: Se conectarán los terminales de anillo a los cables de la batería en Conexión del arnés GeoLink trasero, el arnés de datos de navegación y eléctrico, y el arnés de alimentación del módem a los cables de la batería.

1. Enrute el arnés de datos del módem con el conector RS-232 marcado hacia el monitor de fumigación (Figura 157).



   Figura 157

   1. Conector RJ45 (marcado X-CONSOLE – arnés de datos del módem)
   2. Conector de 4 pines (marcado ETHERNET CL-55 – arnés de datos del módem)

2. En la parte delantera de la pantalla de fumigación, retire el tapón del puerto RJ45 (Figura 158).



   Figura 158

   1. Puerto RJ45 (pantalla de fumigación)
   2. Tapón
   3. Conector RJ45 (marcado X-CONSOLE – arnés de datos del módem)
   4. Tuerca estanca del puerto
   5. Tuerca de compresión

3. Enchufe el conector RJ45 del cable de datos del módem marcado X-CONSOLE en el puerto RJ45 de la pantalla de fumigación (Figura 158).

4. Monte la tuerca estanca sobre el puerto RJ45 de la pantalla de fumigación, y apriete la tuerca estanca (Figura 158).

5. Monte la tuerca de compresión sobre la tuerca estanca, y apriete la tuerca de compresión (Figura 158).

1. Enrute el cable de datos del módem por el compartimento de almacenamiento (Figura 159).



   Figura 159

   1. Compartimiento de almacenamiento
   2. Cable de datos del módem

2. Enrute el cable de datos del módem por el arnés de cables de la máquina, y a través del anillo de goma de la chapa de suelo (Figura 160).



   Figura 160

   1. Cable de datos del módem
   2. Anillo de goma (chapa de suelo)

3. Sujete el cable de datos del módem a los arneses de cables de la máquina con 4 bridas.

4. En la parte inferior de la máquina, enrute el cable de datos del módem hacia atrás, junto al arnés de cables de la máquina (Figura 161).



   Figura 161

   1. Cable de datos del módem
   2. Parte trasera de la máquina
   3. Anillo de goma (chapa de suelo)

5. En la parte trasera del radiador, enrute el cable de datos del módem hacia arriba (Figura 162).



   Figura 162

   1. Cable de datos del módem

6. Sujete el cable de datos del módem a los arneses de cables de la máquina con 4 bridas.

7. Enrute el cable de datos del módem por el arnés de alimentación del módem (Figura 163), saliendo por el lado derecho de la máquina, y entre el soporte del depósito de combustible y el guardabarros delantero derecho.



   Figura 163

   1. Cable de datos del módem
   2. Arnés de alimentación del módem

1. Retire las 2 contratuercas con arandela prensada (5/16") y los 2 pernos con arandela prensada (5/16" x 1") que sujetan el soporte del limpiador de aire al panel derecho de la caja del asiento (Figura 164).



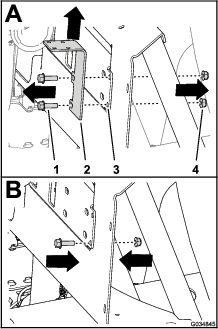

   Figura 164

   1. Contratuerca con arandela prensada (5/16" — soporte del depósito de refrigerante)
   2. Tornillo (5/16" x ¾" — posición trasera solamente, soporte del depósito de refrigerante)
   3. Contratuerca con arandela prensada (5/16" — soporte del limpiador de aire)
   4. Perno con arandela prensada (5/16" x 1" — soporte del limpiador de aire)

2. Retire la contratuerca con arandela prensada trasera (5/16") y el tornillo (5/16" x ¾") que sujetan el soporte del depósito de refrigerante al panel derecho de la caja del asiento (Figura 164).

1. Enchufe el conector coaxial del arnés de la antena del módem marcado en el puerto coaxial del módem CL-55 marcado WIFI/BT, y apriete el conector coaxial (Figura 165).



   Figura 165

   1. Conector coaxial (marcado – arnés de la antena del módem)
   2. Conector rápido coaxial azul (marcado – arnés de la antena del módem)
   3. Conector rápido coaxial violeta (marcado – arnés de la antena del módem)
   4. Conector rápido coaxial rojo (marcado – arnés de la antena del módem)

2. Enchufe el conector rápido coaxial azul del arnés de la antena del módem marcado en el conector del módem CL-55 marcado hasta que los conectores se enganchen firmemente (Figura 165).

3. Enchufe el conector rápido coaxial violeta del arnés de la antena del módem marcado en el conector del módem CL-55 marcado hasta que los conectores se enganchen firmemente (Figura 165).

4. Módem CDMA solamente: Enchufe el conector rápido coaxial rojo del arnés de la antena del módem marcado LTE-2 en el conector del módem CL-55 marcado 4G DIV hasta que los conectores se enganchen firmemente (Figura 165).

   Note: El módem GSM no tiene conector LTE-2.

1. Enchufe el conector de 4 pines del arnés de datos del módem marcado en el conector hembra de 4 vías (sin marcar) del módem CL-55, y apriete la tuerca moleteada del conector de 4 pines (Figura 166).



   Figura 166

   1. Conector de 4 pines (marcado – arnés de datos del módem)
   2. Conector hembra de 4 vías (sin marcar – módem CL-55)
   3. Conector hembra de 18 vías (marcado – arnés de alimentación del módem)
   4. Conector de 18 pines (módem CL-55)

2. Enchufe el conector hembra de 18 vías del arnés de alimentación del módem marcado en el conector de 18 pines del módem CL-55 (Figura 166).

1. Monte el soporte del módem en el módem CL-55 con 2 tornillos (Nº 10-24 x 1½"), 2 espaciadores (¼" x ¾") y 2 contratuercas (Nº 10-24), como se muestra en la Figura 167.



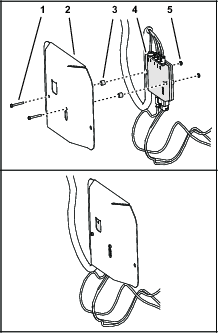

   Figura 167

   1. Tornillo (Nº 10-24 x 1½")
   2. Soporte del módem
   3. Espaciador (¼" x ¾")
   4. Módem CL-55
   5. Contratuerca (Nº 10-24)

2. Alinee el soporte del módem con el panel derecho de la caja del asiento (Figura 168).

   Important: Asegúrese de que los arneses de cables están enrutados dentro del soporte del módem.



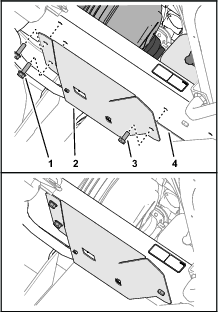

   Figura 168

   1. Perno con arandela prensada (5/16" x 1")
   2. Soporte del módem
   3. Tornillo (5/16 x ¾)
   4. Panel derecho de la caja del asiento

3. Monte el soporte del módem en el panel derecho de la caja del asiento y el soporte del limpiador de aire (Figura 168 y Figura 169) con los 2 pernos con arandela prensada (5/16" x 1") y las 2 contratuercas con arandela prensada (5/16") que retiró en Preparación de la máquina.



   Figura 169

   1. Contratuerca con arandela prensada (5/16")
   2. Tornillo (5/16 x ¾ — soporte del depósito de refrigerante)
   3. Perno con arandela prensada (5/16" x 1" — soporte del limpiador de aire)

4. Monte el soporte del módem en el panel derecho de la caja del asiento y el soporte del depósito de refrigerante (Figura 168 y Figura 169) con el tornillo (5/16 x ¾) y la contratuerca con arandela prensada (5/16).

5. Apriete los pernos con arandela prensada, el tornillo y las contratuercas con arandela prensada.

1. En la parte delantera de la máquina, alinee el conector de 4 pines del arnés del Bus ISO-CAN – 302 cm (119") marcado TO ISOBUS hacia el panel de instrumentos (Figura 170).



   Figura 170

   1. Arnés del Bus ISO-CAN – conector de 302 cm (119") de 4 pines marcado TO ISOBUS

2. Retire la terminación del Bus ISO del conector hembra de 4 vías del arnés GeoLink marcado CAN 1 ISOBUS TERMINATOR (Figura 171).

   Note: Ya no necesitará el tapón.



   Figura 171

   1. Conector hembra de 4 vías (marcado CAN 1 ISOBUS TERMINATOR – arnés GeoLink)
   2. Terminación (Bus ISO)
   3. Conector de 4 pines (arnés del Bus marcado TO ISOBUS – ISO-CAN)

3. Enchufe el conector TO ISOBUS del arnés del Bus ISO-CAN en el conector CAN 1 ISOBUS TERMINATOR del arnés GeoLink (Figura 171).

1. Enrute el otro extremo del arnés del Bus ISO-CAN a través del anillo de goma del suelo (Figura 172).



   Figura 172

   1. Anillo de goma (suelo)
   2. Arnés del Bus ISO-CAN

2. Sujete el arnés del Bus ISO-CAN al arnés de cables de la máquina con 2 bridas.

3. En la parte inferior de la máquina, enrute el arnés del Bus ISO-CAN junto al arnés de cables de la máquina (Figura 173).



   Figura 173

   1. Arnés del Bus ISO-CAN

4. Sujete el arnés del Bus ISO-CAN al arnés de cables de la máquina con 3 bridas.

5. Gire hacia adelante el asiento del pasajero y sujételo con la varilla de sujeción.

6. En el lado derecho del radiador, enrute el arnés del Bus ISO-CAN hacia arriba, junto al arnés de cables de la máquina, y hacia la consola central (Figura 174).



   Figura 174

   1. Arnés del Bus ISO-CAN

7. Enrute el arnés del Bus ISO-CAN por debajo de la base de la consola y junto al arnés de cables de la máquina (Figura 175).



   Figura 175

   1. Conector de 3 pines (marcado TO TORO CANBUS) y conector hembra de 3 vías (marcado CAN PORT A)
   2. Arnés del Bus ISO-CAN
   3. Orificio (base de la consola)

8. Enrute el conector de 3 pines (marcado TO TORO CANBUS) y el conector hembra de 3 vías (marcado CAN PORT A) del arnés del Bus ISO-CAN por el orificio de la base de la consola (Figura 175).

9. Sujete el arnés del Bus ISO-CAN al arnés de cables de la máquina con 6 bridas.

1. Retire el tapón del conector hembra de 3 vías del arnés de cables de la máquina (marcado CAN DIAGNOSTICS INTERCONNECT), como se muestra en la Figura 176.



   Figura 176

   1. Tapón
   2. Conector hembra de 3 vías (marcado CAN DIAGNOSTICS INTERCONNECT – arnés de cables de la máquina)
   3. Conector de 3 pines (arnés del Bus marcado TO TORO CANBUS – ISO-CAN)

2. Enchufe el conector de 3 pines del arnés del Bus ISO-CAN (marcado TO TORO CANBUS) en el conector hembra de 3 vías del arnés de cables de la máquina (marcado CAN DIAGNOSTICS INTERCONNECT ), como se muestra en la Figura 176.

1. Baje el asiento del pasajero.

2. Retire los 4 tornillos con arandela prensada (¼" x ¾") que sujetan el panel lateral de la consola central, como se muestra en la Figura 177.



   Figura 177

   1. Panel lateral
   2. Tornillos con arandela prensada (¼" x ¾")

3. Incline el asiento del pasajero hacia adelante y retire el tornillo con arandela prensada trasero inferior (Figura 177).

4. Retire el panel lateral de la consola central.

Delante del controlador TEC, retire la resistencia de 75Ω del conector hembra de 3 vías (no marcado) del arnés de cables de la máquina (Figura 178).

Note: Guarde la resistencia para su instalación en Instalación del arnés adaptador y la resistencia de terminación.

Note: Se instalará el panel lateral en la consola central cuando se instale el Kit AutoSteer del Fumigador de césped Multi Pro 5800 con GeoLink; consulte las instrucciones de configuración en las Instrucciones de instalación del kit AutoSteer.

Figura 178

1. Controlador TEC
2. Conector hembra de 3 vías (no marcado – arnés de cables de la máquina)
3. Resistencia 75Ω (3 pines)

1. Monte el panel lateral en el bastidor de la consola (Figura 179) con 4 tornillos con arandela prensada (¼" x ¾").



   Figura 179

   1. Panel lateral
   2. Tornillos con arandela prensada (¼" x ¾")

2. Incline el asiento hacia adelante e instale el tornillo con arandela prensada trasero inferior (Figura 179).

Mueva las varillas de sujeción de los asientos a las ranuras y baje los asientos.

1. Enrute el terminal positivo (cable rojo), el terminal negativo (cable negro) y el bloque de fusibles (50 A) del arnés de cables trasero hacia arriba entre la caja de la batería y el chasis de la máquina (Figura 186).



   Figura 186

   1. Cable positivo de la batería
   2. Tuerca hexagonal
   3. Cable negativo de la batería
   4. Terminales de anillo negativos (cable negro) – arnés de cables GeoLink trasero, arnés de datos de navegación y eléctrico y arnés de alimentación del módem
   5. Perno de cabeza cuadrada
   6. Borne de la batería (positivo)
   7. Terminales de anillo positivos (cable negro) – arnés de cables GeoLink trasero, arnés de datos de navegación y eléctrico y arnés de alimentación del módem
   8. Borne de la batería (negativo)

2. Enrute el terminal positivo (cable rojo), el terminal negativo (cable negro) y el bloque de fusibles de 10 A del arnés de navegación–eléctrico hacia arriba entre la caja de la batería y el chasis de la máquina.

3. Enrute los terminales de anillo marcados y del arnés de alimentación del módem hacia arriba entre la caja de la batería y el chasis de la máquina.

4. Retire los pernos de cabeza cuadrada y las tuercas hexagonales de los terminales de los cables positivo y negativo de la batería (Figura 186).

5. Ensamble un perno de cabeza cuadrada a través del terminal positivo (cable rojo) del arnés de cables trasero, el terminal positivo del arnés de navegación-eléctrico, el arnés de alimentación del módem y el terminal del cable positivo de la batería (Figura 186).

6. Sujete provisionalmente los terminales y el perno de cabeza cuadrada con una tuerca hexagonal (Figura 186).

7. Ensamble un perno de cabeza cuadrada a través del terminal negativo (cable negro) del arnés de cables trasero, el terminal negativo del arnés de navegación–eléctrico, el arnés de alimentación del módem y el terminal del cable negativo de la batería (Figura 186).

8. Sujete provisionalmente los terminales y el perno de cabeza cuadrada con una tuerca hexagonal (Figura 186).

1. Conecte el cable positivo (rojo) al borne positivo (+) de la batería y apriete la tuerca; consulte la Figura 186, en Conexión del arnés GeoLink trasero, el arnés de datos de navegación y eléctrico, y el arnés de alimentación del módem a los cables de la batería.

2. Conecte el cable negativo (negro) al borne negativo (–) de la batería y apriete la tuerca; consulte la Figura 186 en Conexión del arnés GeoLink trasero, el arnés de datos de navegación y eléctrico, y el arnés de alimentación del módem a los cables de la batería.

3. Coloque las cubiertas aislantes sobre ambos bornes de la batería.

4. Instale la cubierta de la batería y sujétela con la correa; consulte Figura 1 en Desconexión de la batería.

1. Introduzca la llave en el interruptor de encendido y gire el interruptor a la posición de CONECTADO.

   Note: No arranque el motor.

2. En la pantalla de presentación, pulse y mantenga pulsado el botón 5 (extremo derecho) de InfoCenter para acceder a la pantalla de Menú principal (Figura 187 o Figura 188).



   Figura 187

   1. Botón 5


   Figura 188

   1. Botón 5

3. En el Menú principal, pulse el botón 1 o 2 hasta que la opción de Ajustes quede resaltada, y pulse el botón 4 para navegar por los menús de Ajustes (Figura 189).



   Figura 189

   1. Flecha arriba
   2. Botón 1
   3. Flecha abajo
   4. Botón 2
   5. Botón 4
   6. Flecha de selección

4. En el menú Configuración, pulse el botón 1 o el botón 2 hasta que aparezca resaltada la opción GeoLink, y pulse el botón 4 para desplazarse hasta el menú de GeoLink (Figura 190).



   Figura 190

   1. Flecha arriba
   2. Botón 1
   3. Flecha abajo
   4. Botón 2
   5. Botón 4
   6. Flecha de selección

5. En el menú de GeoLink, Pulse el botón 4 para seleccionar la opción Yes (Sí), y pulse el botón 5 para guardar los ajustes y salir del menú (Figura 191).



   Figura 191

   1. Botón 4
   2. Flecha de selección
   3. Botón 5
   4. Exit (Salir)

6. Gire el interruptor de encendido a la posición de DESCONECTADO (Figura 192).



   Figura 192

7. Gire el interruptor de encendido a la posición de CONECTADO (Figura 192).

   Note: La pantalla de inicio del sistema GeoLink debe aparecer en el InfoCenter.



   Figura 193

8. Gire el interruptor de encendido a la posición de DESCONECTADO.

1. Ponga el freno de estacionamiento y arranque el motor.

   Note: Deje que el motor y el sistema hidráulico se calienten durante 10 minutos.

2. Asegúrese de que el interruptor de sección maestro está en la posición de DESACTIVADO.

3. Ponga el interruptor de la bomba de fumigación y el interruptor de agitación del depósito en la posición de ACTIVADO.

4. Ponga los interruptores de las secciones izquierda, central y derecha en la posición de ACTIVADO.

5. Ponga la velocidad del motor en Rápido.

6. En la consola de control GeoLink, pulse el icono CONTROLADOR DE CAUDAL DE FUMIGACIóN.

7. En el cuadro de diálogo Controlador del caudal de fumigación, pulse el icono MODO DE CONTROL DE CAUDAL hasta que aparezca el modo manual (Figura 205).



   Figura 205

   1. Icono MODO DE CONTROL DE CAUDAL (modo manual)
   2. Icono Reducir (-)
   3. Icono Aumentar (+)

8. Presione el icono Reducir (-) o Aumentar (+) para ajustar la presión del sistema de fumigación (Figura 205) a 6.9 bar (100 psi).

9. En la máquina, ponga el interruptor de agitación del depósito en la posición de DESACTIVADO.

10. Observe la presión del sistema de fumigación. Si la presión del sistema de fumigación es de 6.9 bar (100 psi), la válvula de agitación está correctamente ajustada.

    Si la presión del sistema de fumigación ha cambiado, ajuste la válvula de desvío de agitación; consulte Ajuste de la válvula de desvío de agitación.

1. Con el interruptor de agitación del depósito en la posición de DESACTIVADO, vaya a la parte trasera de la máquina y localice la válvula de desvío de agitación.



   Figura 206

   1. Actuador (válvula de agitación)
   2. Válvula de desvío de agitación

2. Ajuste la válvula de desvío de agitación (Figura 206) hasta que el indicador indique una presión del sistema de fumigación de 6.89 bar (100 psi).

3. Ponga el interruptor de agitación del depósito en la posición de ACTIVADO y observe la presión del sistema de fumigación.

   Note: Si el indicador de presión del sistema de fumigación indica más de 6.9 bar (100 psi), repita los pasos 1 y 2.

4. Ponga el interruptor de agitación del depósito en la posición de DESACTIVADO y observe la presión del sistema de fumigación.

   Note: Si el indicador de presión del sistema de fumigación indica más de 6.9 bar (100 psi), repita los pasos 1 y 2.

Important: Debe borrar la memoria RAM no volátil en la ubicación del cliente.

1. Póngase en contacto con Toro NSN en 1-844-GEOLINK (1-844-436-5465) o con NSNTech@toro.com (asistencia al cliente) para solicitar la contraseña de acceso del distribuidor.

2. Gire la llave de contacto a la posición de CONECTADO.

3. Pulse el icono CONFIGURACIóN de la pantalla principal (Figura 209).



   Figura 209

   1. Icono CONFIGURACIóN

4. En la pantalla de configuración, pulse el icono USUARIO y el icono NIVEL DE ACCESO (Figura 210).



   Figura 210

   1. Icono CONTRASEñA
   2. Icono USUARIO
   3. Icono NIVEL DE ACCESO

5. Pulse el icono CONTRASEñA (Figura 210).

6. Utilice el teclado en pantalla para introducir la contraseña que recibió en el paso 1, y pulse el icono Confirmar (Figura 211).



   Figura 211

   1. Icono Confirmar

   Note: La pantalla de nivel de acceso del usuario muestra el icono CONCESIONARIO (Figura 212).



   Figura 212

1. En la pantalla Configuración, pulse el icono SISTEMA, el icono GPS y el icono CONFIGURACIóN AVANZADA (Figura 213).



   Figura 213

   1. Icono REINICIAR NVRAM
   2. Icono GPS
   3. Icono SISTEMA
   4. Icono CONFIGURACIóN AVANZADA
   5. Icono Sí

2. En la pantalla Configuración avanzada del GPS, pulse el icono REINICIAR NVRAM (Figura 213).

3. En el cuadro de diálogo Advertencia recepción GPS, pulse el icono Sí (Figura 213).

   Note: Se muestra brevemente la advertencia Receptor desconectado (Figura 214).



   Figura 214

4. Espere 2 minutos para que se inicien el receptor de satélite y el módem.

5. Pulse el icono SALIR DE CONFIGURACIóN



   Figura 215

   1. Icono SALIR DE CONFIGURACIóN

6. Gire el interruptor de encendido a la posición de DESCONECTADO.
