Recycler®-sats

Kontrollera att klipparen har ett bakre grässkydd som fördelar gräsklippet bakåt och ned i gräsmattan då maskinen är i bakre utkastarläge.

För mullning av gräsklippet ska du montera skärmarna på klippdäcket enligt anvisningarna i nedanstående procedurer.

1. Parkera maskinen på en plan yta.

2. För rörelsereglagen till det NEUTRALA LåSLäGET.

3. Koppla in parkeringsbromsen.

4. Stäng av motorn och ta ut nyckeln.

5. Rengör klippdäcket ordentligt. Ta bort allt skräp för att se till att skärmarna passar ordentligt.

6. Reparera alla böjda delar eller skadade områden på klippdäcket och ersätt de delar som eventuellt saknas.

1. Ta bort remkåporna (Figur 1).



   Figur 1

   Vänster remkåpa visas

2. Lossa de fyra skruvarna och ta bort skyddsplåten (Figur 2).



   Figur 2

   1. Skyddsplåt
   2. Skruv

Se bruksanvisningen för anvisningar om hur du tar bort knivarna.

Borra de 10 styrhålen i klippdäcket med ett borrskär på 10 mm enligt Figur 3.

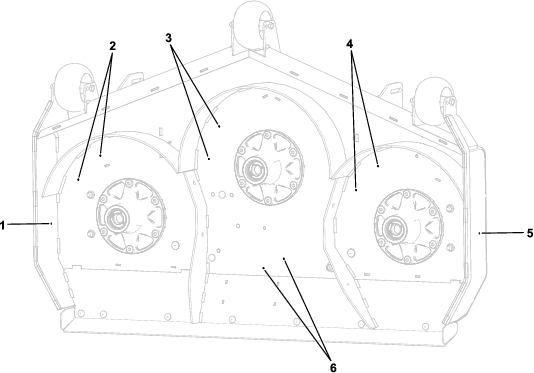

Figur 3

1. Hål för höger skärm
2. Hål för höger stötplåt
3. Hål för mittstötplåt
4. Hål för vänster stötplåt
5. Hål för vänster skärm
6. Hål för stöd för centerskärm

Delar som behövs till detta steg:

1. Ta bort de fyra vagnsskruvar (5/16 x ⅞ tum) och fyra yttre låsmuttrar (5/16 tum) som fäster riktarfästet vid klippdäcket (Figur 4).

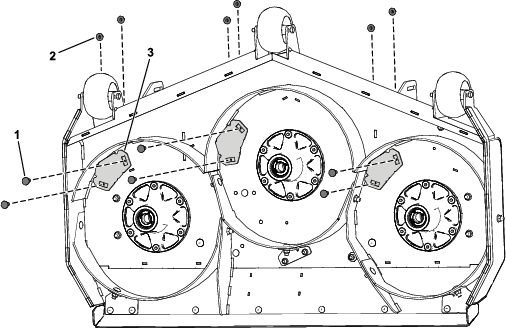

   Figur 4

   1. Vagnsskruv (5/16 x ⅞ tum)
   2. Låsmutter (5/16 tum)
   3. Riktarfäste

2. Fäst stöden för vänster och höger skärm vid riktarfästet och klippdäcket med fyra vagnsskruvar (5/16 x 1 ¼ tum) och fyra låsmuttrar (5/16 tum) enligt Figur 5.

3. Fäst mittskärmens stöd på klippdäcket med två vagnsskruvar (5/16 x 1 tum), ett mellanlägg och två låsmuttrar (5/16 tum) enligt Figur 5.

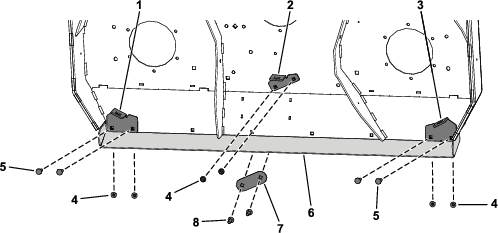

   Figur 5

   1. Stöd för höger skärm
   2. Stöd för centerskärm
   3. Stöd för vänster skärm
   4. Låsmutter (5/16 tum)
   5. Vagnsskruv (5/16 x 1 ¼ tum)
   6. Riktarfäste
   7. Mellanlägg
   8. Vagnsskruv (5/16 x 1 tum)

Delar som behövs till detta steg:

Montera skärmarna löst så att de är i linje med alla hålen i klippdäcket (Figur 6).

1. Placera in den högra skärmen på klippdäcket.

2. Fäst den högra skärmen löst vid höger utkastarskydd med en vagnsskruv (⅜ x 1 tum) och en låsmutter (⅜ tum) enligt Figur 6.

3. Fäst den högra skärmen löst vid avdelaren för höger klippdäck och stödet för höger skärm med två vagnsskruvar (⅜ x 1 tum) och två låsmuttrar (⅜ tum) enligt Figur 6.

4. Placera in den vänstra skärmen på klippdäcket.

5. Fäst den vänstra skärmen löst vid vänster utkastarskydd med en vagnsskruv (⅜ x 1 tum) och en låsmutter (⅜ tum) enligt Figur 6.

6. Fäst den vänstra skärmen löst vid avdelaren för vänster klippdäck och stödet för vänster skärm med två vagnsskruvar (⅜ x 1 tum) och två låsmuttrar (⅜ tum) enligt Figur 6.

7. Placera in centerskärmen på klippdäcket.

8. Fäst centerskärmen löst vid avdelarna för höger och vänster klippdäck och stödet för centerskärmen med tre vagnsskruvar (⅜ x 1 tum) och tre låsmuttrar (⅜ tum) enligt Figur 6.

9. Dra åt alla låsmuttrar.

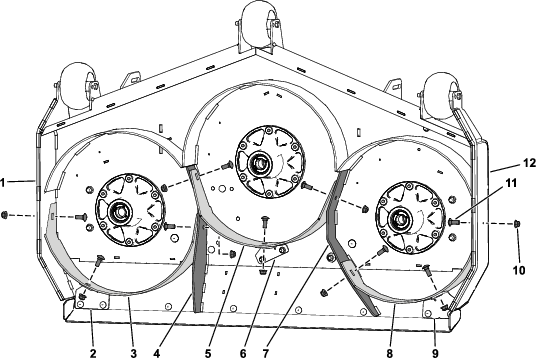

   Figur 6

   1. Höger utkastarskydd
   2. Stöd för höger skärm
   3. Höger skärm
   4. Avdelare för höger klippdäck
   5. Centerskärm
   6. Stöd för centerskärm
   7. Avdelare för vänster klippdäck
   8. Vänster skärm
   9. Stöd för vänster skärm
   10. Låsmutter (⅜ tum)
   11. Vagnsskruv (⅜ x 1 tum)
   12. Vänster utkastarskydd

Delar som behövs till detta steg:

Fäst de tre stötplåtarna vid klippdäcket med sex vagnsskruvar (⅜ x 1 tum) och sex låsmuttrar (⅜ tum) enligt Figur 7.

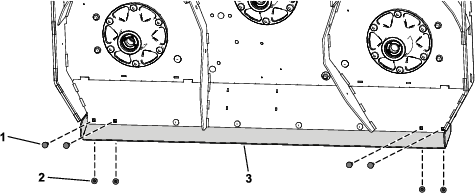

Figur 7

1. Vagnsskruv (⅜ x 1 tum)
2. Låsmutter (⅜ tum)
3. Stötplåt

Delar som behövs till detta steg:

Se bruksanvisningen för anvisningar om hur du monterar knivarna.

1. Fäst skyddsplåten med de fyra skruvarna (Figur 2).

2. Fäst remkåporna (Figur 1).

Delar som behövs till detta steg:

Ta bort skärmarna

Utför stegen i Montera skärmarna i omvänd ordning och montera nya flänsskruvar (⅜ x 1 tum) och de låsmuttrar du tog bort tidigare (⅜ tum) där du tog bort skärmarna.

Mer information om hålen i klippdäcket som du behöver fylla finns i Figur 8.

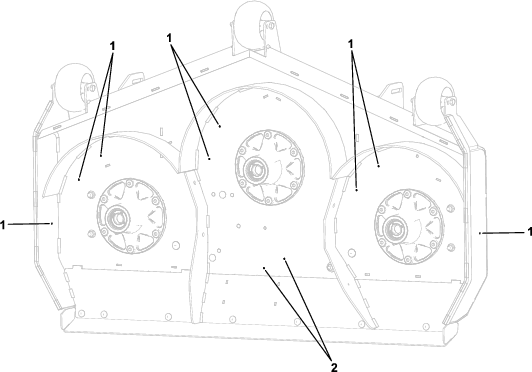

Figur 8

1. Montera de nya flänsskruvarna (⅜ x 1 tum) och de låsmuttrar du tog bort tidigare (⅜ tum) i dessa hål.
2. Ta endast bort mittskärmens stödfäste och fäst de befintliga monterade flänsskruvarna (5/16 x 1 tum) och mellanlägget med låsmuttrarna som du tog bort tidigare (5/16 tum).

Ta bort skärmstöden

Utför stegen i Montera skärmstöden i omvänd ordning och montera de vagnsskruvar (5/16 x ⅞ tum) och låsmuttrar (5/16 tum) du tog bort tidigare där du tog bort skärmstöden enligt Figur 9.

Figur 9

1. Vagnsskruv (5/16 x ⅞ tum)
2. Låsmutter (5/16 tum)
3. Riktarfäste

Klipp av cirka 2,5 cm eller högst en tredjedel av grässtrået. Vid klippning av ovanligt frodigt och tätt gräs kan det vara nödvändigt att höja klipphöjdsinställningen eller ändra till sidoutkast- eller uppsamlingsläge.

Luft behövs så att gräsklippet kan klippas flera gånger i klipparkåpan, så ställ inte in klipphöjden för lågt och låt inte klipparkåpan helt omges av oklippt gräs. Försök att alltid låta baksidan av klippdäcket vara fri från oklippt gräs, så att luft kan sugas in i klipparkåpan. Om du börjar med att klippa mitt i ett oklippt område ska du köra maskinen långsammare och köra den bakåt om den börjar blockeras.

Gräs växer i olika takt beroende på årstiden. För att hålla samma längd på gräset ska man klippa oftare tidigt på våren. Klipp mer sällan när tillväxten avtar mot mitten av sommaren. Klipp med högre klipphöjd och klipp sedan igen efter två dagar med lägre klipphöjd om du inte kan klippa under en längre tidsperiod.

En slipad kniv klipper av rent utan att slita och rycka av grässtråna. En slö kniv sliter och rycker av gräset. Om gräset slits och rycks av gulnar det i ändarna vilket minskar tillväxten och ökar risken för sjukdomar.

Rengör undersidan av klippdäcket efter varje användningstillfälle för bästa möjliga prestanda.

Important: Använd inte bräckt eller återvunnet vatten vid rengöring av maskinen.

Note: Om gräsklipp ansamlas i klippdäcket försämras klipprestandan.
