Recycler®-sæt

Kontroller, at plæneklipperen er udstyret med en baggræsafskærmning, der kaster det afklippede græs bagud og ned mod plænen, når maskinen er i bagudblæsningstilstand.

For at kværne det afklippede græs skal du montere skærmene på plæneklipperskjoldet som anvist i følgende procedurer.

1. Parker maskinen på en plan overflade.

2. Flyt bevægelseshåndtagene til den NEUTRALE LåSEPOSITION.

3. Aktiver parkeringsbremsen.

4. Sluk motoren, og tag nøglen ud.

5. Rengør plæneklipperskjoldet grundigt. Fjern alt affald for at sikre, at afskærmningerne kan sidde rigtigt.

6. Reparer alle bøjede eller beskadigede områder på plæneklipperskjoldet, og udskift evt. manglende dele.

1. Afmonter remskærmene (Figur 1).



   Figur 1

   Venstre remskærm vist

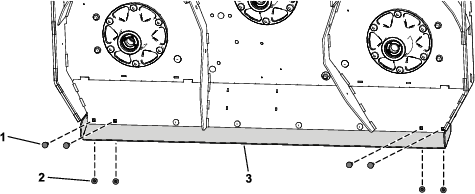

2. Løsn de 4 bolte, og fjern plademetalafskærmningen (Figur 2).



   Figur 2

   1. Plademetalafskærmning
   2. Bolt

Se betjeningsvejledningen for anvisninger om afmontering af skæreknive.

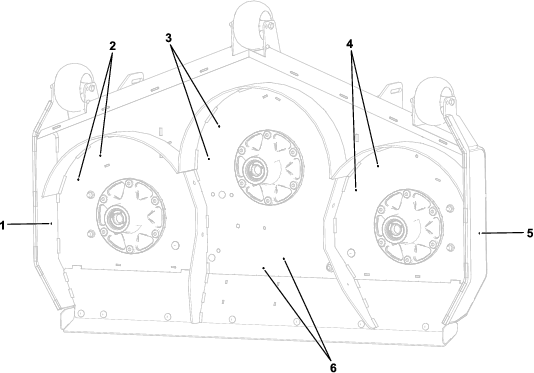

Bor de 10 pilothuller i skjoldet med et borehoved på 10 mm (⅜") som vist i Figur 3.

Figur 3

1. Huller til højre skærm
2. Huller til højre udsparker
3. Huller til midterste udsparker
4. Huller til venstre udsparker
5. Huller til venstre skærm
6. Huller til midterste skærmstøtte

Dele, der skal bruges til dette trin:

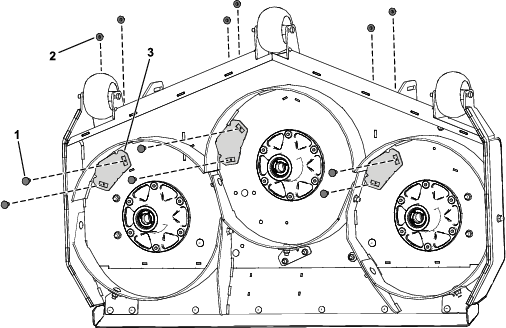

1. Fjern de 4 udvendige bræddebolte (5/16" x ⅞") og 4 udvendige låsemøtrikker (5/16"), der fastgør deflektorbeslaget til plæneklipperskjoldet (Figur 4).



   Figur 4

   1. Bræddebolt (5/16" x ⅞")
   2. Låsemøtrik (5/16")
   3. Deflektorbeslag

2. Fastgør venstre og højre skærmstøtte på deflektorbeslaget og plæneklipperskjoldet med 4 bræddebolte (5/16" x 1¼") og 4 låsemøtrikker (5/16") som vist i Figur 5.

3. Fastgør den midterste skærmstøtte på plæneklipperskjoldet med 2 bræddebolte (5/16" x 1"), 1 afstandsstykkeplade og 2 låsemøtrikker (5/16") som vist i Figur 5.

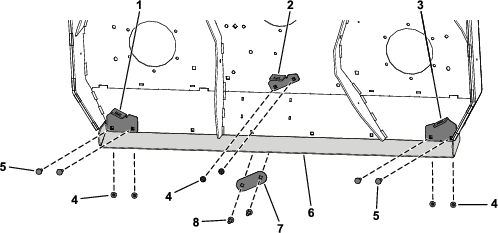

   Figur 5

   1. Højre skærmstøtte
   2. Midterste skærmstøtte
   3. Venstre skærmstøtte
   4. Låsemøtrik (5/16")
   5. Bræddebolt (5/16" x 1¼")
   6. Deflektorbeslag
   7. Afstandsstykkeplade
   8. Bræddebolt (5/16" x 1")

Dele, der skal bruges til dette trin:

Monter skærmene løst, så de rettes ind efter alle hullerne i plæneklipperskjoldet (Figur 6).

1. Placer højre skærm på plæneklipperskjoldet.

2. Fastgør løst højre skærm på højre udblæsningsplade med 1 bræddebolt (⅜" x 1") og 1 låsemøtrik (⅜") som vist i Figur 6.

3. Fastgør løst højre skærm på højre plæneklipperskjoldsdeleplade og højre skærmstøtte med 2 bræddebolte (⅜" x 1") og 2 låsemøtrikker (⅜") som vist i Figur 6.

4. Placer venstre skærm i plæneklipperskjoldet.

5. Fastgør løst venstre skærm på venstre udblæsningsplade med 1 bræddebolt (⅜" x 1") og 1 låsemøtrik (⅜") som vist i Figur 6.

6. Fastgør løst venstre skærm på venstre plæneklipperskjoldsdeleplade og venstre skærmstøtte med 2 bræddebolte (⅜" x 1") og 2 låsemøtrikker (⅜") som vist i Figur 6.

7. Placer den midterste skærm på plæneklipperskjoldet.

8. Fastgør løst midterste skærm på højre og venstre plæneklipperskjoldsdeleplade og midterste skærmstøtte med 3 bræddebolte (⅜" x 1") og 3 låsemøtrikker (⅜") som vist i Figur 6.

9. Stram alle låsemøtrikkerne.



   Figur 6

   1. Højre udblæsningsplade
   2. Højre skærmstøtte
   3. Højre skærm
   4. Højre plæneklipperskjoldsdeleplade
   5. Midterste skærm
   6. Midterste skærmstøtte
   7. Venstre plæneklipperskjoldsdeleplade
   8. Venstre skærm
   9. Venstre skærmstøtte
   10. Låsemøtrik (⅜")
   11. Bræddebolt (⅜" x 1")
   12. Venstre udblæsningsplade

Dele, der skal bruges til dette trin:

Fastgør løst de 3 udsparkere på plæneklipperskjoldet med 6 bræddebolte (⅜" x 1") og 6 låsemøtrikker (⅜") som vist i Figur 7.

Figur 7

1. Bræddebolt (⅜" x 1")
2. Låsemøtrik (⅜")
3. Udsparker

Dele, der skal bruges til dette trin:

Se betjeningsvejledningen for anvisninger om montering af skæreknive.

1. Fastgør plademetalafskærmningen med de 4 bolte (Figur 2).

2. Fastgør remskærmene (Figur 1).

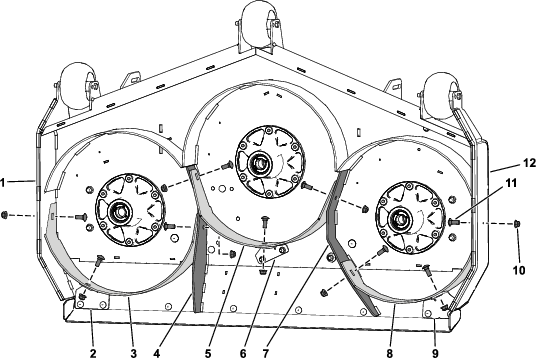

Dele, der skal bruges til dette trin:

Afmontering af skærmene

Udfør trinnene i Montering af skærmene i omvendt rækkefølge, og isæt de nye flangehovedbolte (⅜" x 1") og låsemøtrikkerne (⅜"), du fjernede tidligere under afmontering af skærmene.

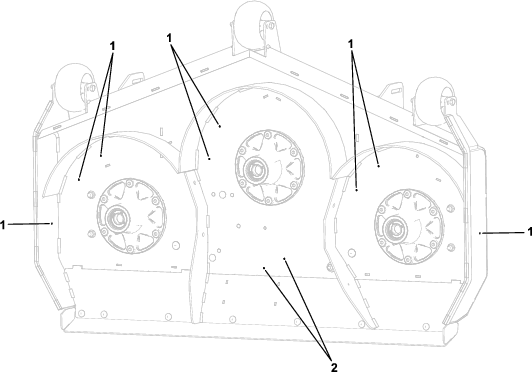

Se de huller, du skal udfylde i plæneklipperskjoldet, i Figur 8.

Figur 8

1. Isæt de nye flangehovedbolte (⅜" x 1") og tidligere fjernede låsemøtrikker (⅜") i disse huller.
2. Fjern kun beslaget til den midterste skærmstøtte, og fastgør de eksisterende monterede flangehovedskruer (5/16" x 1") og afstandsstykkepladen ved hjælp af låsemøtrikkerne (5/16"), der blev fjernet tidligere.

Fjernelse af skærmstøtterne

Udfør trinnene i Montering af skærmstøtterne i omvendt rækkefølge, og isæt de tidligere fjernede bræddebolte (5/16" x ⅞") og låsemøtrikker (5/16"), hvor du fjernede skærmstøtterne som vist i Figur 9.

Figur 9

1. Bræddebolt (5/16" x ⅞")
2. Låsemøtrik (5/16")
3. Deflektorbeslag

Fjern ca. 25 mm eller højst ⅓ af græsstrået, når du klipper. I usædvanligt frodigt og tæt græs kan det være nødvendigt at hæve klippehøjdeindstillingen eller skifte over til sideudblæsning eller opsamling.

Luft er nødvendig for at kunne klippe og findele græsafklippet i plæneklipperhuset, og derfor må du ikke indstille klippehøjden for lavt eller lade huset være helt omgivet af uklippet græs. Forsøg altid at holde bagsiden af plæneklipperskjoldet fri for uklippet græs, så den nødvendige luft kan trækkes ind i huset. Når du klipper første bane midt gennem et uklippet område, skal du køre maskinen langsommere og bakke lidt, hvis plæneklipperen begynder at blive blokeret.

Græs vokser med forskellig hastighed på forskellige tider af året. Hvis du vil bevare den samme klippehøjde, skal græsset slås oftere i det tidlige forår. Når græssets væksthastighed falder midt på sommeren, skal du ikke slå græsset så tit. Hvis du ikke har mulighed for at slå græs over en længere periode, skal du først slå det med en høj klippehøjde og derefter igen to dage senere med en lavere højdeindstilling.

En skarp kniv skærer rent og uden at sønderrive græsset. En sløv kniv sønderriver græsset. Sønderrivning får græsset til at blive brunt i kanterne, hvilket forringer væksten og øger modtageligheden for sygdomme.

Rengør undersiden af plæneklipperskjoldet efter hver brug for at sikre optimal ydeevne.

Important: Brug ikke brakvand eller genanvendt vand til at rengøre maskinen.

Note: Hvis der samler sig bundfaldsgræs i plæneklipperskjoldet, forringes klippeydeevnen.
