| Onderhoudsinterval | Onderhoudsprocedure |
|---|---|
| Na elk gebruik |
|
Veiligheid
Achteruitworp of fijnmaken van gras
Waarschuwing
Als de grasgeleider niet is geplaatst, staan uzelf en anderen bloot aan contact met de messen en uitgeworpen voorwerpen. Contact met het draaiende maaimes en uitgeworpen voorwerpen kan lichamelijk of dodelijk letsel veroorzaken.
-
Verwijder de grasgeleider nooit van het maaidek, omdat hiermee het maaisel wordt afgevoerd naar het gazon. Een beschadigde grasgeleider moet direct worden vervangen.
-
Steek nooit handen of voeten onder het maaidek.
-
Probeer nooit de uitworpzone of de messen van de maaier te reinigen zonder eerst de parkeerrem in werking te stellen, de aftakashendel uit te schakelen, de motor uit te schakelen, het contactsleuteltje te verwijderen en te wachten tot alle bewegende onderdelen gestopt zijn. Trek ook de kabel van de bougie(s).
Het maaidek moet zijn uitgerust met een achterste grasgeleider die het maaisel achterwaarts en omlaag naar het gazon afvoert als de machine in de achteruitworpmodus staat.
Om maaisel te mulchen, moet u eerst de schotten op het maaidek monteren zoals omschreven in de volgende procedures.
Installatie
De machine voorbereiden
-
Parkeer de machine op een horizontaal oppervlak.
-
Zet de rijhendels in de VERGRENDELDE NEUTRAALSTAND.
-
Stel de parkeerrem in werking.
-
Zet de motor af en verwijder het sleuteltje.
-
Maak het maaidek grondig schoon. Verwijder al het vuil zodat de schotten goed aansluiten.
-
Herstel alle gebogen of beschadigde delen van het maaidek en vervang eventuele ontbrekende onderdelen.
De drijfriemkappen en het plaatmetaalscherm verwijderen
De bestaande messen verwijderen
Waarschuwing
De messen zijn scherp. Contact met een scherp mes kan ernstig persoonlijk letsel veroorzaken.
Draag handschoenen of wikkel een doek om de scherpe kanten van het mes.
Raadpleeg de Gebruikershandleiding voor instructies om de messen te verwijderen.
In het maaidek boren

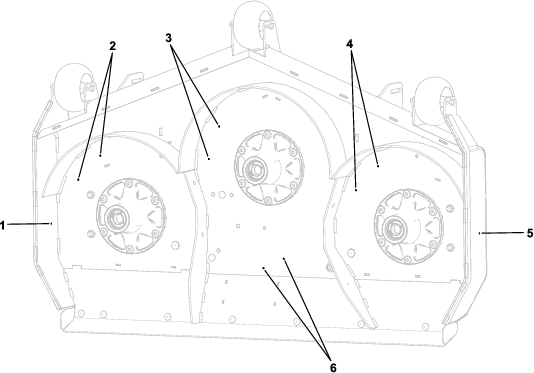

Boor de 10 voorboringen in het maaidek met een boor van 10 mm zoals getoond in Figuur 3.
De steunen voor het schot monteren
Benodigde onderdelen voor deze stap:
| Linkersteun voor schot | 1 |
| Middelste steun voor schot | 1 |
| Rechtersteun voor schot | 1 |
| Slotbout (5/16" x 1¼") | 4 |
| Slotbout (5/16" x 1") | 2 |
| Borgmoer (5/16") | 6 |
| Tussenplaatje | 1 |
-

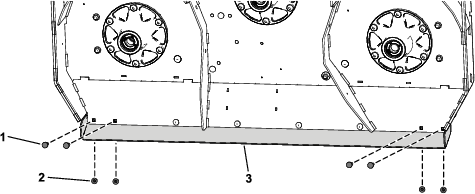

Verwijder de 4 buitenste slotbouten (5/16" x ⅞") en de 4 buitenste borgmoeren (5/16") waarmee de geleiderbeugel aan het maaidek is bevestigd (Figuur 4).
-

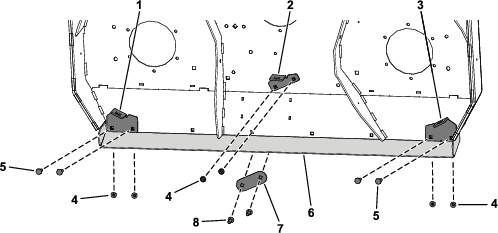

Bevestig de linker- en rechtersteun voor het schot aan de geleiderbeugel en het maaidek met 4 slotbouten (5/16" x 1¼") en 4 borgmoeren (5/16") zoals getoond in Figuur 5.
-
Bevestig de middelste steun voor het schot aan het maaidek met 2 slotbouten (5/16" x 1"), 1 tussenplaatje en 2 borgmoeren (5/16") zoals getoond in Figuur 5.
De schotten monteren
Benodigde onderdelen voor deze stap:
| Linkerschot | 1 |
| Middelste schot | 1 |
| Rechterschot | 1 |
| Slotbout (⅜" x 1") | 9 |
| Borgmoer (⅜") | 9 |

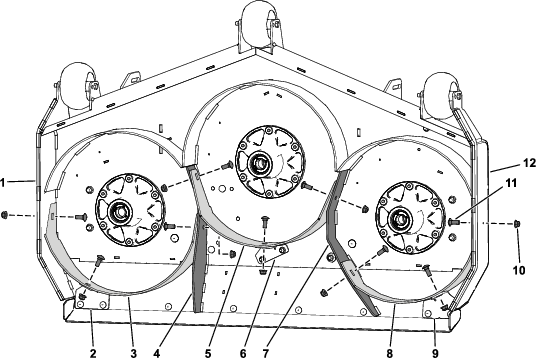

Monteer de schotten losjes om ze uit te lijnen met alle openingen in het maaidek (Figuur 6).
-
Plaats het rechterschot in het maaidek.
-
Bevestig het rechterschot losjes aan de rechter afvoerplaat; gebruik hiervoor 1 slotbout (⅜" x 1") en 1 borgmoer (⅜") zoals getoond in Figuur 6.
-
Bevestig het rechterschot losjes aan de rechter maaidekverdeler en de rechtersteun voor het schot; gebruik hiervoor 2 slotbouten (⅜" x 1") en 2 borgmoeren (⅜") zoals getoond in Figuur 6.
-
Plaats het linkerschot in het maaidek.
-
Bevestig het linkerschot losjes aan de linker afvoerplaat; gebruik hiervoor 1 slotbout (⅜" x 1") en 1 borgmoer (⅜") zoals getoond in Figuur 6.
-
Bevestig het linkerschot losjes aan de linker maaidekverdeler en de linkersteun voor het schot; gebruik hiervoor 2 slotbouten (⅜" x 1") en 2 borgmoeren (⅜") zoals getoond in Figuur 6.
-
Plaats het middelste schot in het maaidek.
-
Bevestig het middelste schot losjes aan de rechter en linker maaidekverdeler en de middelste steun voor het schot; gebruik hiervoor 3 slotbouten (⅜" x 1") en 3 borgmoeren (⅜") zoals getoond in Figuur 6.
-
Draai alle borgmoeren vast.
De kickers monteren
Benodigde onderdelen voor deze stap:
| Kicker | 3 |
| Slotbout (⅜" x 1") | 6 |
| Borgmoer (⅜") | 6 |

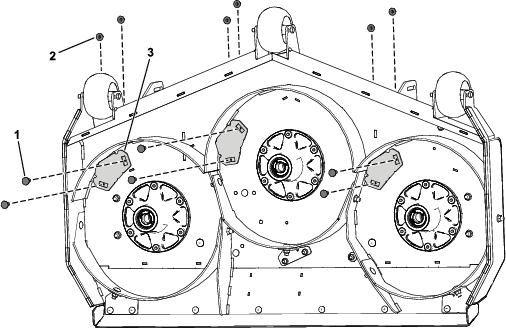

Bevestig de 3 kickers aan het maaidek met 6 slotbouten (⅜" x 1") en 6 borgmoeren (⅜") zoals getoond in Figuur 7.
De nieuwe messen monteren
Benodigde onderdelen voor deze stap:
| Recyclermes | 3 |
Waarschuwing
De messen zijn scherp. Contact met een scherp mes kan ernstig persoonlijk letsel veroorzaken.
Draag handschoenen of wikkel een doek om de scherpe kanten van het mes.
Raadpleeg de Gebruikershandleiding voor instructies om de messen te monteren.
De drijfriemkappen en het plaatmetaalscherm monteren
Het maaidek veranderen naar achteruitworp
Benodigde onderdelen voor deze stap:
| Flenskopbout (⅜" x 1") | 8 |
Voorbereiden om de recyclerset te verwijderen
-
Bereid de maaier voor; zie De machine voorbereiden.
-
Verwijder de drijfriemkappen en het plaatmetaalscherm; zie De drijfriemkappen en het plaatmetaalscherm verwijderen.
-
Verwijder de recyclingmessen; raadpleeg de Gebruikershandleiding van uw machine.
De kickers verwijderen
Voer de stappen in De kickers monteren in omgekeerde volgorde uit en monteer nieuwe flenskopbouten (⅜" x 1") en de eerder verwijderde borgmoeren (⅜") waar u de kickers verwijderde.

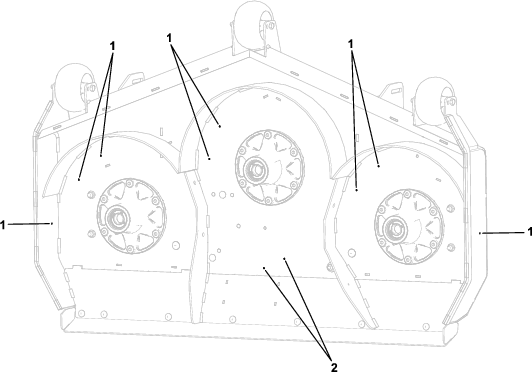

Raadpleeg Figuur 8 voor de openingen die u moet opvullen in het maaidek.
De schotten verwijderen
Voer de stappen in De schotten monteren in omgekeerde volgorde uit en monteer nieuwe flenskopbouten (⅜" x 1") en de eerder verwijderde borgmoeren (⅜") waar u de schotten verwijderde.
Raadpleeg Figuur 8 voor de openingen die u moet opvullen in het maaidek.
De steunen voor het schot verwijderen
Voer de stappen in De steunen voor het schot monteren in omgekeerde volgorde uit en monteer de eerder verwijderde slotbouten (5/16" x ⅞") en borgmoeren (5/16") waar u de steunen voor het schot verwijderde zoals getoond in Figuur 9.
De verandering van het maaidek naar achteruitworp voltooien
-
Plaats de niet-recyclingmessen; raadpleeg de Gebruikershandleiding van uw machine.
-
Plaats de drijfriemkappen en het plaatmetaalscherm; zie De drijfriemkappen en het plaatmetaalscherm verwijderen.
Gebruiksaanwijzing
De juiste maaihoogte selecteren
Verwijder bij het maaien ongeveer 25 mm of niet meer dan ⅓ van de grassprieten. Bij zeer lang, mals en dicht gras moet u mogelijk de maaihoogte vergroten of de machine in de zijuitworp- of opvangmodus zetten.
Maaien in extreme omstandigheden
Om het gras goed te maaien en het maaisel in de maaikast fijn te maken, is lucht nodig; zet de maaihoogte dus niet te laag en zorg ervoor dat de maaikast niet volledig door ongemaaid gras omgeven is. Probeer altijd de achterkant van het maaidek vrij van ongemaaid gras te houden, zodat lucht kan worden aangezogen naar het maaidek. Als u begint te maaien door het midden van een ongemaaid gebied, moet u langzaam rijden en achteruit rijden als de maaier verstopt raakt.
Met de juiste regelmaat maaien
Het tempo waarmee het gras groeit, varieert per jaargetijde. Om dezelfde maaihoogte te behouden, moet u in het vroege voorjaar vaker maaien. Als de groeisnelheid in de zomer afneemt, maait u minder vaak. Als u langere tijd niet hebt kunnen maaien, maait u eerst op een hoge maaihoogte. Maai 2 dagen later op een lagere maaihoogte.
Maaien met scherpe messen
Een scherp mes snijdt het gras goed af zonder het te scheuren of te rafelen. Een bot mes scheurt en rafelt het gras. Als het gras inscheurt of kapot wordt getrokken, wordt het bruin aan de punten, waardoor het gras minder goed groeit en vatbaarder wordt voor ziekten.
Het maaidek reinigen
Om optimale resultaten te waarborgen, moet de onderkant van het maaidek na iedere maaibeurt worden gereinigd.
Important: Gebruik geen brak of teruggewonnen water om de machine schoon te maken.
Note: Als zich grasresten ophopen in het maaidek, verslechteren de maairesultaten.
