Kit Recycler®

Certifique-se de que o cortador dispõe do resguardo de relva traseiro para dispersar as aparas para trás e para baixo em direção à relva enquanto estiver em modo descarga traseiro.

Para que as aparas sejam transformadas em cobertura (mulch), instale os abafadores na plataforma do cortador como se indica nos procedimentos seguintes.

1. Estacione a máquina numa superfície nivelada.

2. Mova as alavancas de controlo do movimento para a posição de BLOQUEIO EM PONTO MORTO.

3. Engate o travão de estacionamento.

4. Desligue o motor e retire a chave.

5. Limpe cuidadosamente a plataforma do cortador. Retire todos os detritos para assegurar que os abafadores se irão ajustar devidamente.

6. Repare todas as áreas dobradas ou danificadas da plataforma do cortador e substitua as peças que faltam.

1. Retire as coberturas da correia (Figura 1).



   Figura 1

   Mostrada a cobertura da correia esquerda

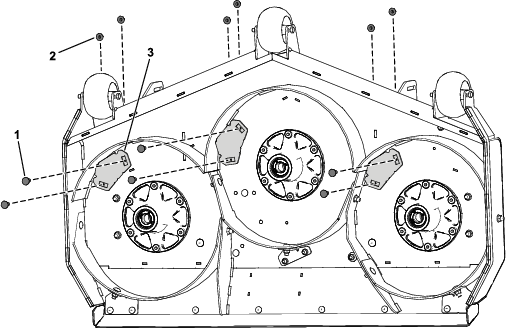

2. Desaperte os quatro parafusos e retire a proteção metálica (Figura 2).



   Figura 2

   1. Proteção metálica
   2. Parafuso

Consulte o Manual do utilizador para obter as instruções sobre como remover as lâminas.

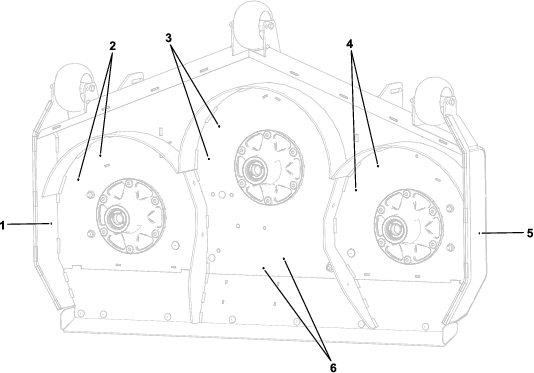

Perfure os 10 furos piloto na plataforma com uma broca de 10 mm como se mostra na Figura 3.

Figura 3

1. Furos para o abafador direito
2. Furos para o tirante direito
3. Furos para o tirante central
4. Furos para o tirante esquerdo
5. Furos para o abafador esquerdo
6. Furos para o suporte do abafador central

Peças necessárias para este passo:

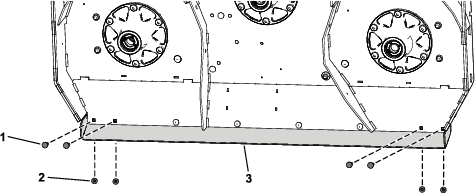

1. Retire os quatro parafusos da carroçaria exteriores (5/16 pol. x ⅞ pol.) e quatro porcas exteriores (5/16 pol.) que prendem o suporte do defletor à plataforma do cortador (Figura 4).



   Figura 4

   1. Parafuso de carroçaria (5/16 pol. x ⅞ pol.)
   2. Porca de bloqueio (5/16 pol.)
   3. Suporte do defletor

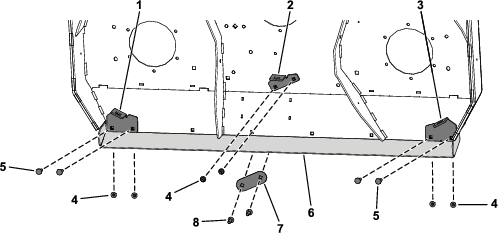

2. Prenda os suportes do abafador esquerdo e direito ao suporte do defletor e plataforma do cortador utilizando quatro parafusos de carroçaria (5/16 pol. x 1¼ pol.) e quatro porcas de bloqueio (5/16 pol.) como se mostra na Figura 5.

3. Prenda o suporte do abafador central à plataforma do cortador utilizando dois parafusos de carroçaria (5/16 x 1 pol.), uma placa de calços e duas porcas de bloqueio (5/16 pol.) como se mostra na Figura 5.



   Figura 5

   1. Suporte do abafador direito
   2. Suporte do abafador central
   3. Suporte do abafador esquerdo
   4. Porca de bloqueio (5/16 pol.)
   5. Parafuso de carroçaria (5/16 pol. x 1¼ pol.)
   6. Suporte do defletor
   7. Placa dos calços
   8. Parafuso de carroçaria (5/16 pol. x 1 pol.)

Peças necessárias para este passo:

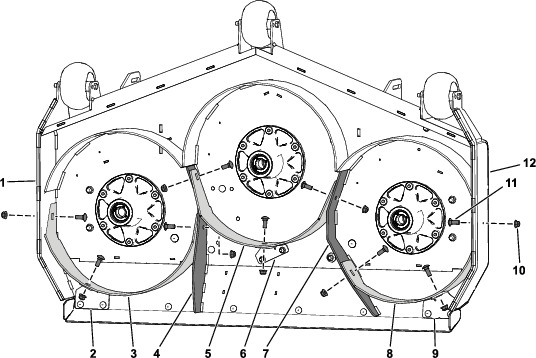

Instale sem apertar os abafadores para alinhar os abafadores com todos os furos na plataforma do cortador (Figura 6).

1. Posicione o abafador direito na plataforma do cortador.

2. Prenda sem apertar o abafador direito na placa de descarga direita utilizando um parafuso de carroçaria (⅜ pol. x 1 pol.) e uma porca de bloqueio (⅜ pol.) como se mostra na Figura 6.

3. Prenda sem apertar o abafador direito no divisor da plataforma direita do cortador e suporte do abafador direito utilizando dois parafusos de carroçaria (⅜ pol. x 1 pol.) e duas porcas de bloqueio (⅜ pol.) como se mostra na Figura 6.

4. Posicione o abafador esquerdo na plataforma do cortador.

5. Prenda sem apertar o abafador esquerdo na placa de descarga esquerda utilizando um parafuso de carroçaria (⅜ pol. x 1 pol.) e uma porca de bloqueio (⅜ pol.) como se mostra na Figura 6.

6. Prenda sem apertar o abafador esquerdo no divisor da plataforma esquerda do cortador e suporte do abafador esquerdo utilizando dois parafusos de carroçaria (⅜ pol. x 1 pol.) e duas porcas de bloqueio (⅜ pol.) como se mostra na Figura 6.

7. Posicione o abafador central na plataforma do cortador.

8. Prenda sem apertar o abafador central nos divisores da plataforma esquerda e direita do cortador e no suporte do abafador central utilizando três parafusos de carroçaria (⅜ pol. x 1 pol.) e três porcas de bloqueio (⅜ pol.) como se mostra na Figura 6.

9. Aperte todas as porcas.



   Figura 6

   1. Placa de descarga direita
   2. Suporte do abafador direito
   3. Suporte do abafador
   4. Divisor da plataforma direita do cortador
   5. Abafador central
   6. Suporte do abafador central
   7. Divisor da plataforma esquerda do cortador
   8. Abafador esquerdo
   9. Suporte do abafador esquerdo
   10. Porca de bloqueio (⅜ pol.)
   11. Parafuso de carroçaria (⅜ pol. x 1 pol.)
   12. Placa de descarga esquerda

Peças necessárias para este passo:

Prenda os três tirantes na plataforma do cortador utilizando seis parafusos de carroçaria (⅜ pol. x 1 pol.) e seis porcas de bloqueio (⅜ pol.) como se mostra na Figura 7.

Figura 7

1. Parafuso de carroçaria (⅜ pol. x 1 pol.)
2. Porca de bloqueio (⅜ pol.)
3. Tirante

Peças necessárias para este passo:

Consulte o Manual do utilizador para obter as instruções sobre como instalar as lâminas.

1. Prenda a proteção metálica utilizando os quatro parafusos (Figura 2).

2. Prenda as coberturas da correia (Figura 1).

Peças necessárias para este passo:

Remoção dos abafadores

Inverta os passos em Instalação dos abafadores e instale novos parafusos de cabeça flangeada (⅜ pol. x 1 pol.) e porcas de bloqueio previamente removidas (⅜ pol.) onde removeu os abafadores.

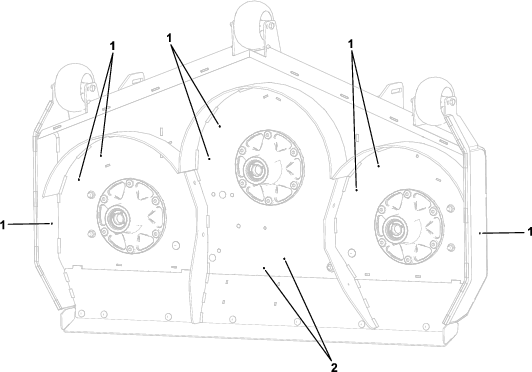

Consulte Figura 8 para ver quais os furos que tem de furar na plataforma do cortador.

Figura 8

1. Instale os novos parafusos com cabeça flangeada (⅜ pol. x 1 pol.) e porcas de bloqueio previamente removidas (⅜ pol.) nestes furos.
2. Remova apenas o suporte central de suporte do abafador e prenda os parafusos de cabeça flangeada existentes (5/16 x 1 pol.) e a placa de calço utilizando as porcas de bloqueio previamente removidas (5/16 pol.).

Remoção dos suportes do abafador

Inverta os passos em Instalação dos suportes do abafador e instale os parafusos de carroçaria previamente removidos (5/16 pol. x ⅞ pol.) onde removeu os suportes do abafador como se mostra em Figura 9.

Figura 9

1. Parafuso de carroçaria (5/16 pol. x ⅞ pol.)
2. Porca de bloqueio (5/16 pol.)
3. Suporte do defletor

Retire cerca de 25 mm ou não exceda 1/3 das folhas da relva ao cortar. Em relva excecionalmente viçosa e densa, poderá ter de elevar a altura de corte ou converter para descarga lateral ou recolha.

É necessário ar para cortar e voltar a cortar as aparas de relva na caixa do cortador, pelo que não deve regular a altura de corte muito baixa nem rodear totalmente a caixa com relva não cortada. Tente sempre manter a traseira do cortador livre de relva por cortar. Isto permite ao ar circular para a caixa do cortador. Ao fazer um corte inicial através do centro de uma área não cortada, opere a máquina devagar e recue se o cortador começar a entupir.

O crescimento da relva varia conforme a estação. Para manter a mesma altura de corte, corte mais frequentemente no início da primavera. À medida que o crescimento da relva diminui a meio do Verão, corte menos frequentemente. Se não conseguir cortar durante um longo período, corte primeiro a uma altura de corte elevada e, em seguida, corte novamente 2 dias depois a uma regulação mais baixa.

Uma lâmina afiada corte de forma limpa sem rasgar nem estragar a relva. Uma lâmina romba rasga e estraga a relva. Quando se rasga ou danifica a relva, esta fica castanha nas extremidades, cresce irregularmente e torna-se mais suscetível a doenças.

Para garantir o máximo desempenho da máquina, limpe a parte inferior da plataforma do cortador após cada utilização.

Important: Não utilize água salobra ou recuperada para limpar a máquina.

Note: Se se acumularem resíduos na plataforma do cortador, diminui o desempenho de corte.
