Recycler®-Kit

Achten Sie darauf, dass das Mähwerk einen Heckgrasfang besitzt, der Schnittgut zur Seite und nach unten auf den Rasen lenkt, wenn Sie den Heckauswurf verwenden.

Um Grasschnitt zu mulchen, installieren Sie die Ablenkbleche auf dem Mähwerk, wie in den folgenden Schritten beschrieben.

1. Stellen Sie die Maschine auf einer ebenen Fläche ab.

2. Schieben Sie die Fahrantriebshebel in die ARRETIERTEN NEUTRAL-Stellung.

3. Aktivieren Sie die Feststellbremse.

4. Stellen Sie den Motor ab und ziehen Sie den Schlüssel ab.

5. Reinigen Sie das Mähwerk gründlich. Entfernen Sie alle Rückstände, damit die Ablenkbleche richtig passen.

6. Reparieren Sie verbogene oder beschädigte Bereiche des Mähwerks und tauschen Sie fehlende Teile aus.

1. Entfernen Sie die Riemenabdeckungen (Bild 1).



   Bild 1

   Linke Riemenabdeckung dargestellt

2. Lösen Sie die vier Schrauben und entfernen Sie das Schutzblech (Bild 2).

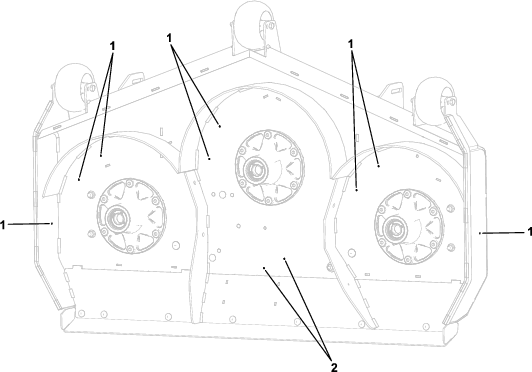

   Bild 2

   1. Schutzblech
   2. Schraube

Anweisungen zum Entfernen der Messer finden Sie in der Bedienungsanleitung.

Bohren Sie die zehn Vorbohrungen mit einem 10-mm-Bohrer in das Mähwerk, wie in Bild 3 dargestellt.

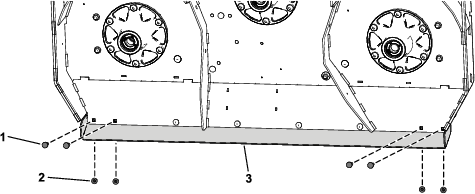

Bild 3

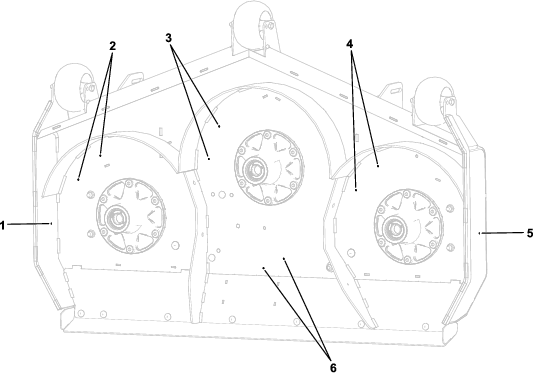

1. Bohrungen für rechtes Ablenkblech
2. Bohrungen für rechtes Prallblech
3. Bohrungen für mittleres Prallblech
4. Bohrungen für linkes Prallblech
5. Bohrungen für linkes Ablenkblech
6. Bohrungen für mittlere Ablenkblechstütze

Für diesen Arbeitsschritt erforderliche Teile:

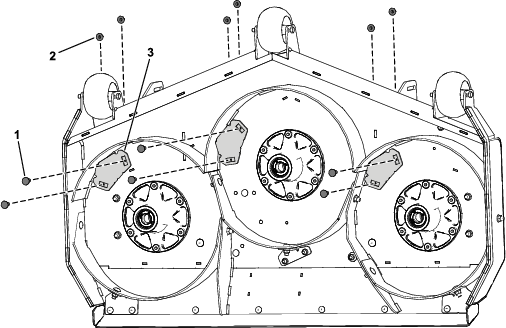

1. Entfernen Sie die vier äußeren Schlossschrauben (5/16" x ⅞“) und die vier äußeren Sicherungsbundmuttern (5/16"), mit denen die Ablenkblechhalterung am Mähwerk befestigt ist (Bild 4).



   Bild 4

   1. Schlossschraube (5/16" x ⅞")
   2. Sicherungsmutter (5/16")
   3. Ablenkblechhalterung

2. Befestigen Sie die linke und rechten Ablenkblechstützen mit vier Schlossschrauben (5/16" x 1¼") und vier Sicherungsmuttern (5/16") an der Ablenkblechhalterung am Mähwerk, wie in Bild 5 dargestellt.

3. Befestigen Sie die mittlere Ablenkblechstütze mit zwei Schlossschrauben (5/16" x 1"), einer Ausgleichsplatte und zwei Sicherungsmuttern (5/16") am Mähwerk, wie in Bild 5 dargestellt.

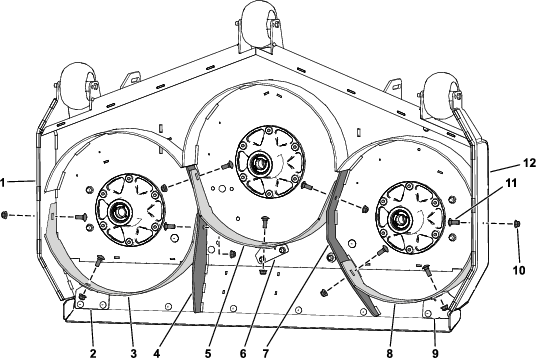

   Bild 5

   1. Rechte Ablenkblechstütze
   2. Mittlere Ablenkblechstütze
   3. Linke Ablenkblechstütze
   4. Sicherungsmutter (5/16")
   5. Schlossschraube (5/16" x 1¼")
   6. Ablenkblechhalterung
   7. Ausgleichsplatte
   8. Schlossschraube (5/16" x 1")

Für diesen Arbeitsschritt erforderliche Teile:

Befestigen Sie die Ablenkbleche nur locker, damit Sie diese mit allen Löchern im Mähwerk ausrichten können (Bild 6).

1. Positionieren Sie das rechte Ablenkblech im Mähwerk.

2. Befestigen Sie das rechte Ablenkblech lose mit einer Schlossschraube (⅜" x 1") und einer Sicherungsmutter (⅜") an der rechten Auswurfplatte, wie in Bild 6 dargestellt.

3. Befestigen Sie das rechte Ablenkblech lose mit zwei Schlossschrauben (⅜" x 1") und zwei Sicherungsmuttern (⅜") am rechten Mengenteiler des Mähwerks und der rechten Ablenkblechstütze, wie in Bild 6 dargestellt.

4. Positionieren Sie das linke Ablenkblech im Mähwerk.

5. Befestigen Sie das linke Ablenkblech lose mit einer Schlossschraube (⅜" x 1") und einer Sicherungsmutter (⅜") an der linken Auswurfplatte, wie in Bild 6 dargestellt.

6. Befestigen Sie das linke Ablenkblech lose mit zwei Schlossschrauben (⅜" x 1") und zwei Sicherungsmuttern (⅜") am linken Mengenteiler des Mähwerks und der linken Ablenkblechstütze, wie in Bild 6 dargestellt.

7. Positionieren Sie das mittlere Ablenkblech im Mähwerk.

8. Befestigen Sie das mittlere Ablenkblech lose mit drei Schlossschrauben (⅜" x 1") und drei Sicherungsmuttern (⅜") am rechten und linken Mengenteiler des Mähwerks und der mittleren Ablenkblechstütze, wie in Bild 6 dargestellt.

9. Ziehen Sie alle Sicherungsmuttern fest.

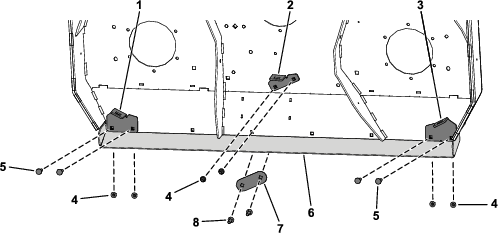

   Bild 6

   1. Rechte Auswurfplatte
   2. Rechte Ablenkblechstütze
   3. Rechtes Ablenkblech
   4. Rechter Mengenverteiler des Mähwerks
   5. Mittleres Ablenkblech
   6. Mittlere Ablenkblechstütze
   7. Linker Mengenverteiler des Mähwerks
   8. Linkes Ablenkblech
   9. Linke Ablenkblechstütze
   10. Sicherungsmutter (⅜")
   11. Schlossschraube (⅜" x 1")
   12. Linke Auswurfplatte

Für diesen Arbeitsschritt erforderliche Teile:

Befestigen Sie die die drei Prallbleche mit sechs Schlossschrauben (⅜" x 1") und sechs Sicherungsmuttern (⅜") am Mähwerk, wie in Bild 7 dargestellt.

Bild 7

1. Schlossschraube (⅜" x 1")
2. Sicherungsmutter (⅜")
3. Prallblech

Für diesen Arbeitsschritt erforderliche Teile:

Anweisungen zum Einbau der Messer finden Sie in der Bedienungsanleitung.

1. Befestigen Sie das Schutzblech mit den vier Schrauben (Bild 2).

2. Befestigen Sie die Riemenabdeckungen (Bild 1).

Für diesen Arbeitsschritt erforderliche Teile:

Entfernen der Ablenkbleche

Führen Sie die Schritte unter Montieren der Ablenkbleche in umgekehrter Reihenfolge aus und installieren Sie neue Bundkopfschrauben (⅜" x 1") und die zuvor entfernten Sicherungsmuttern (⅜") an der Stelle, an der Sie die Ablenkbleche entfernt haben.

Unter Bild 8 finden Sie die Löcher, die Sie im Mähwerk verwenden müssen.

Bild 8

1. Setzen Sie die neuen Bundkopfschrauben (⅜" x 1") und die zuvor entfernten Sicherungsmuttern (⅜") in diese Löcher.
2. Entfernen Sie nur die mittlere Ablenkblechstütze und befestigen Sie die vorhandenen Bundkopfschrauben (5/16" x 1") und die Ausgleichsplatte mit den zuvor entfernten Sicherungsmuttern (5/16").

Entfernen der Ablenkblechstützen

Führen Sie die Schritte unter Einbauen der Ablenkblechstützen in umgekehrter Reihenfolge aus und installieren Sie die zuvor entfernten Schlossschrauben (5/16" x ⅞") und Sicherungsmuttern (5/16") an der Stelle, an der Sie die Ablenkblechstützen entfernt haben, wie unter Bild 9 dargestellt.

Bild 9

1. Schlossschraube (5/16" x ⅞")
2. Sicherungsmutter (5/16")
3. Ablenkblechhalterung

Mähen Sie ca. 25 mm, aber nie mehr als ⅓ der Grashalme. Sie müssen bei extrem sattem und dichtem Gras u. U. die Schnitthöhe um eine weitere Stufe erhöhen oder den Seitenauswurf oder das Heckfangsystem verwenden.

Das Schnittgut wird im Mähwerkgehäuse mit Luft zerkleinert. Stellen Sie aus diesem Grund die Schnitthöhe nicht zu niedrig ein, damit das Mähwerk nicht vollständig von ungeschnittenem Gras umgeben ist. Versuchen Sie immer, die Rückseite des Mähwerks von ungeschnittenem Gras freizuhalten, damit Luft in das Gehäuse gezogen werden kann. Wenn Sie die erste Bahn in der Mitte eines nicht gemähten Bereichs mähen, fahren Sie langsamer und fahren Sie die Maschine etwas rückwärts, wenn das Mähwerk erste Zeichen von Verstopfungen aufweist.

Gras wächst zu verschiedenen Zeiten während der Saison unterschiedlich schnell. Mähen Sie zum Beibehalten derselben Schnitthöhe zu Beginn des Frühlings häufiger. Sie können jedoch nicht so häufig mähen, wenn die Wachstumsrate des Grases im Sommer abnimmt. Mähen Sie zunächst, wenn der Rasen längere Zeit nicht gemäht wurde, bei einer höheren Schnitthöheneinstellung und dann zwei Tage später mit einer niedrigeren Einstellung noch einmal.

Ein scharfes Messer mäht sauber, ohne Grashalme zu zerreißen oder zu zerschnetzeln. Ein stumpfes Messer reißt Grashalme ab und zerschnetzelt sie. Abgerissene und zerschnetzelte Grashalme werden an den Kanten braun. Dadurch reduziert sich das Wachstum, und die Anfälligkeit des Rasens für Krankheiten steigt.

Reinigen Sie die Unterseite der Mähwerkgehäuse nach jedem Einsatz, um die beste Leistung sicherzustellen.

Important: Verwenden Sie zur Reinigung der Maschine kein salzhaltiges oder wiederaufbereitetes Wasser.

Note: Wenn sich Rückstände im Mähwerkgehäuse ansammeln, wird die Schnittleistung verringert.
