Kit Recycler®

Verificate che il tosaerba sia dotato di una protezione dallo sfalcio posteriore che sparge lo sfalcio in direzione posteriore e verso il terreno, quando è in modo scarico posteriore.

Per il mulching dello sfalcio, montate i deflettori sul piatto di taglio, come indicato nelle procedure seguenti.

1. Parcheggiate la macchina su terreno pianeggiante.

2. Spostate le leve di controllo del movimento in posizione di BLOCCO IN FOLLE.

3. Inserite il freno di stazionamento.

4. Spegnete il motore e togliete la chiave.

5. Pulite accuratamente il piatto di taglio. Rimuovete tutti i detriti per assicurarvi che i deflettori si inseriscano correttamente.

6. Riparate tutte le sezioni piegate o danneggiate del piatto di taglio, e sostituite le parti smarrite.

1. Rimuovete i copricinghia (Figura 1).



   Figura 1

   Riproduzione del copricinghia sinistro

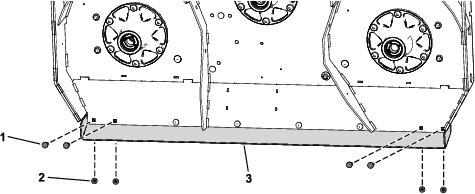

2. Allentate i 4 bulloni e rimuovete la protezione in lamiera (Figura 2).



   Figura 2

   1. Protezione in lamiera
   2. Bullone

Per la rimozione delle lame fate riferimento al Manuale dell'operatore.

Perforate i 10 fori pilota nel piatto di taglio con una punta da trapano da 10 mm come mostrato in Figura 3.

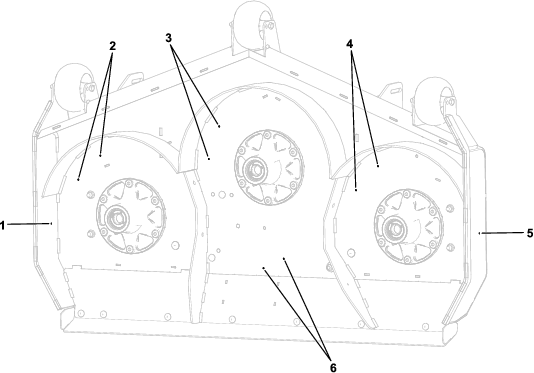

Figura 3

1. Fori per il deflettore destro
2. Fori per lo spingitore destro
3. Fori per lo spingitore centrale
4. Fori per lo spingitore sinistro
5. Fori per il deflettore sinistro
6. Fori per il supporto del deflettore centrale

Parti necessarie per questa operazione:

1. Rimuovete i 4 bulloni a testa tonda esterni (5/16" x ⅞") e i 4 dadi di bloccaggio esterni (5/16") che fissano la staffa del deflettore al piatto di taglio del tosaerba (Figura 4).



   Figura 4

   1. Bullone a testa tonda (5/16" x ⅞")
   2. Dado di bloccaggio (5/16")
   3. Staffa del deflettore

2. Fissate i supporti del deflettore destro e sinistro alla staffa del deflettore e al piatto di taglio del tosaerba utilizzando 4 bulloni a testa tonda (5/16" x 1¼") e 4 dadi di bloccaggio (5/16") come illustrato nella Figura 5.

3. Fissate il supporto del deflettore centrale al piatto di taglio del tosaerba utilizzando 2 bulloni a testa tonda (5/16” x 1”), 1 piastra di spessoramento e 2 dadi di bloccaggio (5/16"), come illustrato nella Figura 5.

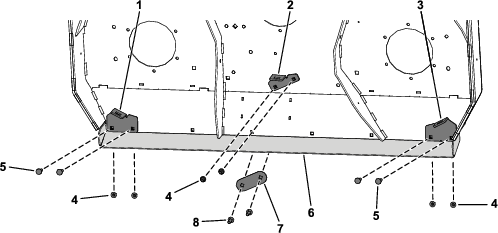

   Figura 5

   1. Supporto deflettore destro
   2. Supporto deflettore centrale
   3. Supporto deflettore sinistro
   4. Dado di bloccaggio (5/16")
   5. Bullone a testa tonda (5/16" x 1¼")
   6. Staffa del deflettore
   7. Piastra di spessoramento
   8. Bullone a testa tonda (5/16" x 1")

Parti necessarie per questa operazione:

Montate senza serrarli i deflettori per allinearli con tutti i fori del piatto di taglio del tosaerba (Figura 6).

1. Posizionate il deflettore destro nel piatto di taglio del tosaerba.

2. Fissate senza serrare il deflettore destro alla piastra di scarico destra utilizzando 1 bullone a testa tonda (⅜" x 1") e 1 dado di bloccaggio (⅜"), come illustrato nella Figura 6.

3. Fissate senza serrare il deflettore destro al divisore del piatto di taglio del tosaerba destro e al supporto del deflettore destro utilizzando 2 bulloni a testa tonda (⅜" x 1") e 2 dadi di bloccaggio (⅜"), come illustrato nella Figura 6.

4. Posizionate il deflettore sinistro nel piatto di taglio del tosaerba.

5. Fissate senza serrare il deflettore sinistro alla piastra di scarico sinistra utilizzando 1 bullone a testa tonda (⅜" x 1") e 1 dado di bloccaggio (⅜"), come illustrato nella Figura 6.

6. Fissate senza serrare il deflettore sinistro al divisore del piatto di taglio del tosaerba sinistro e al supporto del deflettore sinistro utilizzando 2 bulloni a testa tonda (⅜" x 1") e 2 dadi di bloccaggio (⅜"), come illustrato nella Figura 6.

7. Posizionate il deflettore centrale nel piatto di taglio del tosaerba.

8. Fissate senza serrare il deflettore centrale ai divisori del piatto di taglio del tosaerba destro e sinistro e al supporto del deflettore centrale utilizzando 3 bulloni a testa tonda (⅜" x 1") e 3 dadi di bloccaggio (⅜"), come illustrato nella Figura 6.

9. Serrate tutti i dadi di bloccaggio.

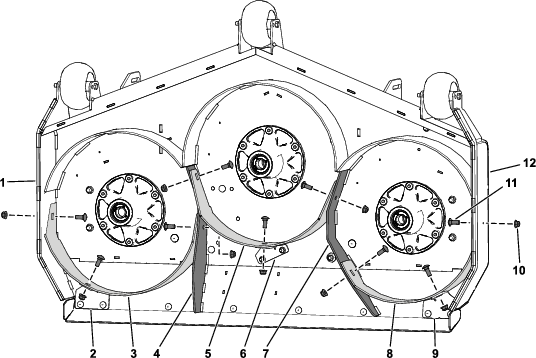

   Figura 6

   1. Piastra di scarico destra
   2. Supporto deflettore destro
   3. Deflettore destro
   4. Divisore del piatto di taglio del tosaerba destro
   5. Deflettore centrale
   6. Supporto deflettore centrale
   7. Divisore del piatto di taglio del tosaerba sinistro
   8. Deflettore sinistro
   9. Supporto deflettore sinistro
   10. Dado di bloccaggio (⅜")
   11. Bullone a testa tonda (⅜" x 1")
   12. Piastra di scarico sinistra

Parti necessarie per questa operazione:

Fissate i 3 spingitori al piatto di taglio del tosaerba utilizzando 6 bulloni a testa tonda (⅜" x 1") e 6 dadi di bloccaggio (⅜"), come illustrato nella Figura 7.

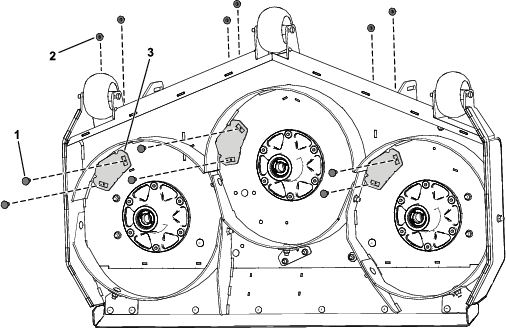

Figura 7

1. Bullone a testa tonda (⅜" x 1")
2. Dado di bloccaggio (⅜")
3. Spingitore

Parti necessarie per questa operazione:

Per informazioni sull'installazione delle lame fate riferimento al Manuale dell'operatore.

1. Fissate la protezione in lamiera utilizzando i 4 bulloni (Figura 2).

2. Fissate i copricinghia (Figura 1).

Parti necessarie per questa operazione:

Rimozione dei deflettori

Invertite i passaggi seguiti in Montaggio dei deflettori e montate i nuovi bulloni a testa flangiata (⅜" x 1") e i dadi di bloccaggio rimossi in precedenza (⅜") laddove avete rimosso i deflettori.

Fate riferimento a Figura 8 per i fori che è necessario riempire nel piatto di taglio del tosaerba.

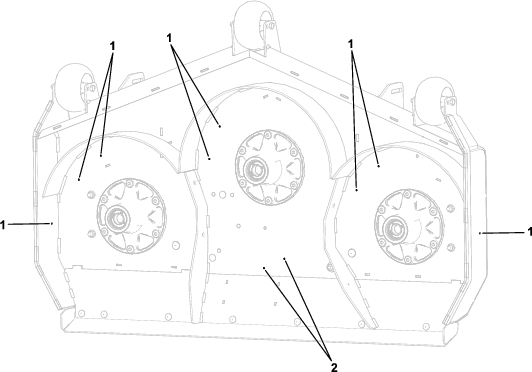

Figura 8

1. Montate i nuovi bulloni a testa flangiata (⅜" x 1") e i dadi di bloccaggio rimossi in precedenza (⅜") in questi fori.
2. Rimuovete solo la staffa di supporto del deflettore centrale e fissate i bulloni a testa flangiata (5/16” x 1”) montati esistenti e la piastra di spessoramento utilizzando i dadi di bloccaggio (5/16”) rimossi in precedenza.

Rimozione dei supporti del deflettore

Invertite i passaggi seguiti in Montaggio dei supporti dei deflettori e montate i bulloni a testa tonda (5/16" x ⅞") e i dadi di bloccaggio (5/16") rimossi in precedenza laddove avete rimosso i supporti del deflettore come illustrato nella Figura 9.

Figura 9

1. Bullone a testa tonda (5/16" x ⅞")
2. Dado di bloccaggio (5/16")
3. Staffa del deflettore

Falciate circa 25 mm, o comunque non più di un terzo del filo d'erba. In caso di erba eccezionalmente rigogliosa e fitta, potrebbe essere necessario alzare l'impostazione dell'altezza di taglio o effettuare la conversione allo scarico laterale o al sistema di raccolta.

Per tagliare e sminuzzare lo sfalcio nell'alloggiamento del tosaerba è necessaria l'aria, quindi non impostate l'altezza di taglio a un livello troppo basso e non circondate completamente l'alloggiamento di erba non tagliata. Perché l'aria venga aspirata nell’alloggiamento, cercate sempre di lasciare la parte posteriore del piatto di taglio libera da erba non tagliata. Rallentate durante la falciatura iniziale al centro di una zona d'erba non tagliata e fate marcia indietro se il tosaerba inizia a intasarsi.

L'erba cresce a ritmi diversi in momenti diversi dell'anno. Per mantenere la stessa altezza di taglio, tosate più spesso all'inizio della primavera. Poiché a mezza estate il ritmo di crescita dell'erba rallenta, tagliate l'erba meno di frequente. Qualora l'erba non sia stata tagliata per un periodo prolungato, tagliatela prima a un'altezza di taglio elevata, e di nuovo 2 giorni dopo, riducendo gradualmente l'altezza di taglio.

La lama affilata falcia con precisione, senza strappare o tagliuzzare i fili dell'erba. Una lama smussata strappa e lacera l'erba. Strappi e lacerazioni fanno sì che l'erba diventi marrone attorno ai bordi, il che ne disturba la crescita e aumenta l'esposizione alle malattie.

Per assicurare le migliori prestazioni, pulite il sottoscocca del tosaerba ogni volta che finite di usarlo.

Important: Non utilizzate acqua salmastra o rigenerata per pulire la macchina.

Note: Se i residui si accumulano nel piatto di taglio, le prestazioni di taglio saranno ridotte.
