Kit Recycler®

La tondeuse doit être équipée du déflecteur d'herbe arrière qui permet de disperser les déchets de tonte à l'arrière et à la surface de la pelouse quand le mode éjection arrière est sélectionné.

Pour le mulching des déchets d'herbe, montez les déflecteurs sur le plateau de coupe comme expliqué dans les procédures suivantes.

1. Garez la machine sur une surface plane et horizontale.

2. Amenez les leviers de commande de déplacement en position de VERROUILLAGE AU POINT MORT.

3. Serrez le frein de stationnement.

4. Coupez le moteur thermique et enlevez la clé.

5. Nettoyez soigneusement le plateau de coupe. Éliminez tous les débris pour permettre le montage correct des déflecteurs.

6. Réparez toutes les parties faussées ou endommagées du plateau de coupe et remplacez les pièces manquantes.

1. Déposez les protège-courroies (Figure 1).



   Figure 1

   Protège-courroie gauche montré

2. Desserrez les 4 boulons et déposez la tôle de protection (Figure 2).



   Figure 2

   1. Tôle de protection
   2. Boulon

Voir comment déposer les lames dans le Manuel de l'utilisateur.

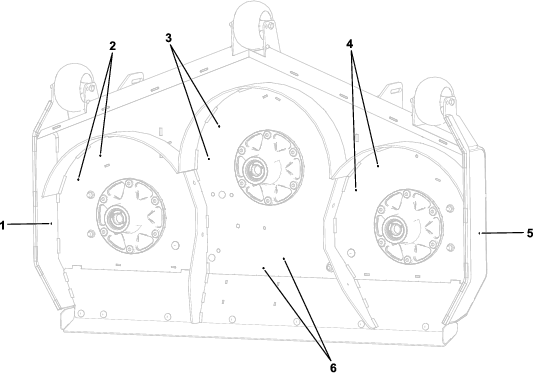

Percez 10 avant-trous dans le plateau avec un foret de 10 mm, comme montré à la Figure 3.

Figure 3

1. Trous pour le déflecteur droit
2. Trous pour le kicker droit
3. Trous pour le kicker central
4. Trous pour le kicker gauche
5. Trous pour le déflecteur gauche
6. Trous pour le support du déflecteur central

Pièces nécessaires pour cette opération:

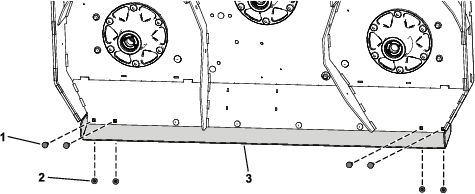

1. Retirez les 4 boulons de carrosserie extérieurs (5/16" x ⅞") et les 4 contre-écrous extérieurs (5/16") qui maintiennent le support de déflecteur sur le plateau de coupe (Figure 4).



   Figure 4

   1. Boulon de carrosserie (5/16" x ⅞")
   2. Contre-écrou (5/16")
   3. Support de déflecteur

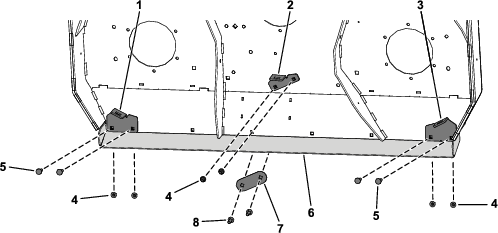

2. Fixez les supports de déflecteur gauche et droit sur le support de déflecteur et le plateau de coupe à l'aide de 4 boulons de carrosserie (5/16" x 1¼") et de 4 contre-écrous (5/16"), comme montré à la Figure 5.

3. Fixez le support de déflecteur central sur le plateau de coupe à l'aide de 2 boulons de carrosserie (5/16" x 1"), de 1 cale et de 2 contre-écrous (5/16"), comme montré à la Figure 5.



   Figure 5

   1. Support de déflecteur droit
   2. Support de déflecteur central
   3. Support de déflecteur gauche
   4. Contre-écrou (5/16")
   5. Boulon de carrosserie (5/16" x 1¼")
   6. Support de déflecteur
   7. Entretoise
   8. Boulon de carrosserie (5/16" x 1")

Pièces nécessaires pour cette opération:

Fixez légèrement les déflecteurs en place afin de bien les aligner sur tous les trous du plateau de coupe (Figure 6).

1. Placez le déflecteur droit sur le plateau de coupe.

2. Fixez légèrement le déflecteur droit sur la plaque d'éjection droite à l'aide de 1 boulon de carrosserie (⅜" x 1") et 1 contre-écrou (⅜"), comme montré à la Figure 6.

3. Fixez légèrement le déflecteur droit sur le diviseur du plateau de coupe droit et le support de déflecteur droit à l'aide de 2 boulons de carrosserie (⅜" x 1") et 2 contre-écrous (⅜"), comme montré à la Figure 6.

4. Placez le déflecteur gauche sur le plateau de coupe.

5. Fixez légèrement le déflecteur gauche sur la plaque d'éjection gauche à l'aide de 1 boulon (⅜" x 1") et 1 contre-écrou (⅜"), comme montré à la Figure 6.

6. Fixez légèrement le déflecteur gauche sur le diviseur de plateau de coupe gauche et le support de déflecteur gauche à l'aide de 2 boulons de carrosserie (⅜" x 1") et de 2 contre-écrous (⅜"), comme montré à la Figure 6.

7. Placez le déflecteur central sur le plateau de coupe.

8. Fixez légèrement le déflecteur central sur le diviseur de plateau de coupe gauche et droit et le support de déflecteur central à l'aide de 3 boulons de carrosserie (⅜" x 1") et 3 contre-écrous (⅜"), comme montré à la Figure 6.

9. Serrez tous les contre-écrous.

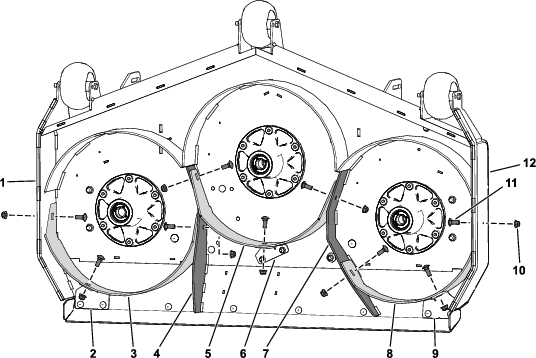

   Figure 6

   1. Plaque d'éjection droite
   2. Support de déflecteur droit
   3. Déflecteur droit
   4. Diviseur de plateau de coupe droit
   5. Déflecteur central
   6. Support de déflecteur central
   7. Diviseur de plateau de coupe gauche
   8. Déflecteur gauche
   9. Support de déflecteur gauche
   10. Contre-écrou (⅜")
   11. Boulon de carrosserie (⅜" x 1")
   12. Plaque d'éjection gauche

Pièces nécessaires pour cette opération:

Fixez les 3 kickers sur le plateau de coupe à l'aide de 6 boulons de carrosserie (⅜" x 1") et de 6 contre-écrous (⅜"), comme montré à la Figure 7.

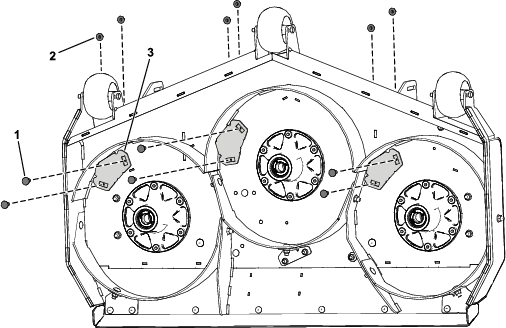

Figure 7

1. Boulon de carrosserie (⅜" x 1")
2. Contre-écrou (⅜")
3. Kicker

Pièces nécessaires pour cette opération:

Voir comment poser les lames dans le Manuel de l'utilisateur.

1. Fixez la tôle de protection à l'aide de 4 boulons (Figure 2).

2. Fixez les protège-courroies (Figure 1).

Pièces nécessaires pour cette opération:

Dépose des déflecteurs

Inversez les opérations de la section Montage des déflecteurs et installez les nouveaux boulons à embase (⅜" x 1") et les contre-écrous (⅜") retirés précédemment à l'emplacement qu'occupaient les déflecteurs.

Voir sur la Figure 8 les trous que vous devez remplir sur le plateau de coupe.

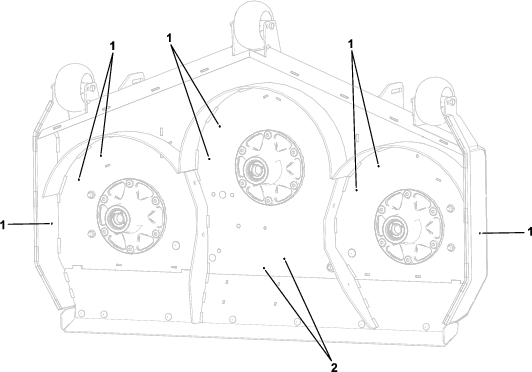

Figure 8

1. Installez les nouveaux boulons à embase (⅜" x 1") et les contre-écrous retirés précédemment (⅜") dans ces trous.
2. Déposez uniquement le support de déflecteur central et fixez les boulons à embase (5/16" x 1") existants et la cale à l'aide des contre-écrous (5/16") retirés précédemment.

Dépose des supports des déflecteurs

Inversez les opérations de la section Pose des supports de déflecteur et installez les boulons de carrosserie (5/16" x ⅞") et les contre-écrous (5/16") retirés précédemment aux emplacements qu'occupaient les supports de déflecteurs, comme montré à la Figure 9.

Figure 9

1. Boulon de carrosserie (5/16" x ⅞")
2. Contre-écrou (5/16")
3. Support de déflecteur

Ne coupez pas plus de 25 mm environ ou un tiers de la hauteur de l'herbe. Si l'herbe est extrêmement drue et fournie, il peut être préférable d'augmenter la hauteur de coupe ou de convertir la machine à l'éjection latérale ou au ramassage.

L'air doit pouvoir circuler pour bien couper et recouper l'herbe dans le carter du plateau de coupe. Pour cette raison, ne sélectionnez pas une hauteur de coupe trop basse et évitez d'entourer complètement le carter d'herbe haute. Efforcez-vous de toujours garder l'arrière du plateau de coupe à l'extérieur de la zone non encore tondue pour permettre à l'air de circuler librement dans le carter. Lorsque vous commencez à tondre au centre d'une surface encore intacte, avancez plus lentement et reculez si la tondeuse commence à se boucher.

L'herbe pousse à une vitesse différente selon les saisons. Pour conserver une hauteur de coupe uniforme, tondez plus souvent au début du printemps. Réduisez la fréquence de la tonte au milieu de l'été, lorsque l'herbe pousse moins vite. Si vous n'avez pas tondu depuis un certain temps, effectuez un premier passage à une hauteur de coupe élevée, puis repassez 2 jours plus tard en abaissant la hauteur de coupe.

Une lame bien aiguisée assure une coupe nette, sans arracher ni déchiqueter l'herbe. Une lame émoussée arrache et déchiquète l'herbe. L'herbe arrachée ou déchiquetée brunit sur les bords, sa croissance ralentit et elle devient plus sensible aux maladies.

Pour obtenir des résultats optimaux, nettoyez le dessous du plateau de coupe après chaque utilisation.

Important: Ne nettoyez pas la machine avec de l'eau saumâtre ou recyclée.

Note: Ne laissez pas l'herbe s'accumuler à l'intérieur du plateau de coupe, car la qualité de la tonte finira par en souffrir.
