Kit Recycler®

Asegúrese de que la segadora tiene instalado el protector de hierba trasero para dispersar los recortes hacia atrás y hacia abajo, hacia el césped, en el modo de descarga trasera.

Para picar los recortes de hierba, instale los deflectores en la carcasa de corte siguiendo las instrucciones de los procedimientos siguientes.

1. Aparque la máquina en una superficie nivelada.

2. Mueva las palancas de control de movimiento a la posición de BLOQUEO/PUNTO MUERTO.

3. Ponga el freno de estacionamiento.

4. Apague el motor y retire la llave.

5. Limpie a fondo la carcasa de corte. Retire cualquier residuo para asegurar que los deflectores se acoplen correctamente.

6. Repare cualquier zona doblada o dañada de la carcasa de corte y reponga cualquier pieza que falte.

1. Retire las cubiertas de la correa (Figura 1).



   Figura 1

   Cubierta de la correa izquierda

2. Afloje los 4 pernos y retire el protector de chapa (Figura 2).



   Figura 2

   1. Protector de chapa
   2. Perno

Consulte en el Manual del operador las instrucciones para la retirada de las cuchillas.

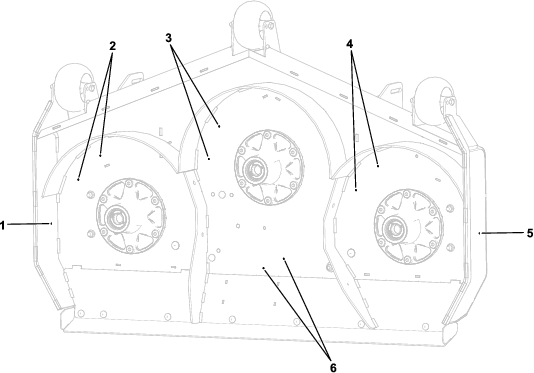

Perfore los 10 orificios piloto en la carcasa con una broca de 10 mm, tal y como se muestra en la Figura 3.

Figura 3

1. Orificios para deflector derecho
2. Orificios para golpeador derecho
3. Orificios para golpeador central
4. Orificios para golpeador izquierdo
5. Orificios para deflector izquierdo
6. Orificios para soporte de deflector central

Piezas necesarias en este paso:

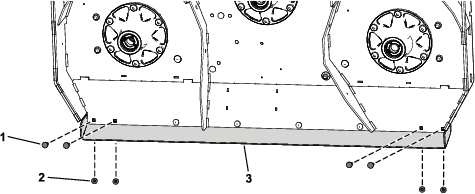

1. Retire los 4 pernos de cuello cuadrado exteriores (5/16" x ⅞") y las 4 contratuercas con arandela prensada exteriores (5/16") que sujetan el perfil del desviador a la carcasa de corte (Figura 4).



   Figura 4

   1. Perno de cuello cuadrado (5/16" x ⅞")
   2. Contratuerca (5/16")
   3. Perfil del desviador

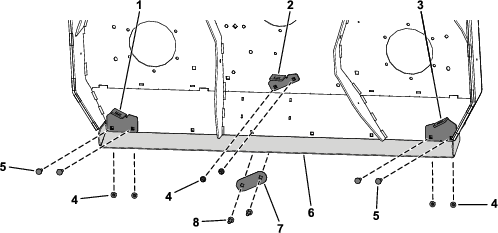

2. Fije los soportes del deflector derecho e izquierdo al perfil del desviador y la carcasa de corte con 4 pernos de cuello cuadrado (5/16" x 1¼) y 4 contratuercas (5/16"), tal y como se muestra en la Figura 5.

3. Fije el soporte del deflector central a la carcasa de corte con 2 pernos de cuello cuadrado (5/16" x 1"), 1 suplemento, y 2 contratuercas (5/16"), como se muestra en la Figura 5.



   Figura 5

   1. Soporte del deflector derecho
   2. Soporte del deflector central
   3. Soporte del deflector izquierdo
   4. Contratuerca (5/16")
   5. Perno de cuello cuadrado (5/16" x 1¼")
   6. Perfil del desviador
   7. Suplemento
   8. Perno de cuello cuadrado (5/16" x 1")

Piezas necesarias en este paso:

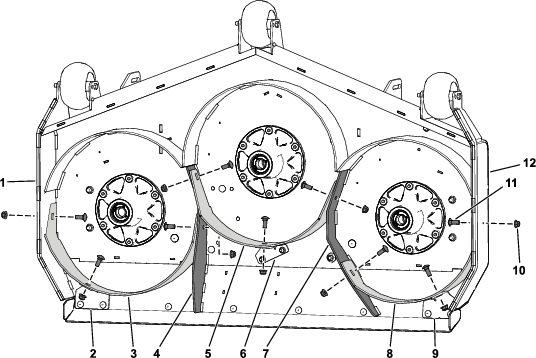

Instale provisionalmente los deflectores alineándolos con todos los orificios de la carcasa de corte (Figura 6).

1. Coloque el deflector derecho dentro de la carcasa de corte.

2. Fije provisionalmente el deflector derecho a la placa de descarga derecha con 1 perno de cuello cuadrado (⅜" x 1") y 1 contratuerca (⅜"), tal y como se muestra en la Figura 6.

3. Fije provisionalmente el deflector derecho al divisor de la carcasa de corte derecho y al soporte del deflector derecho con 2 pernos de cuello cuadrado (⅜" x 1") y 2 contratuercas (⅜"), tal y como se muestra en la Figura 6.

4. Coloque el deflector izquierdo en la carcasa de corte.

5. Fije provisionalmente el deflector izquierdo a la placa de descarga izquierda con 1 perno de cuello cuadrado (⅜" x 1") y 1 contratuerca (⅜"), tal y como se muestra en la Figura 6.

6. Fije provisionalmente el deflector izquierdo al divisor de la carcasa de corte izquierdo y al soporte del deflector izquierdo con 2 pernos de cuello cuadrado (⅜" x 1") y 2 contratuercas (⅜"), tal y como se muestra en la Figura 6.

7. Coloque el deflector central dentro de la carcasa de corte.

8. Fije provisionalmente el deflector central a los divisores de la carcasa de corte izquierdo y derecho y al soporte del deflector central con 3 pernos de cuello cuadrado (⅜" x 1") y 3 contratuercas (⅜"), tal y como se muestra en la Figura 6.

9. Apriete todas las contratuercas.



   Figura 6

   1. Placa de descarga derecha
   2. Soporte del deflector derecho
   3. Deflector derecho
   4. Divisor derecho de la carcasa de corte
   5. Deflector central
   6. Soporte del deflector central
   7. Divisor izquierdo de la carcasa de corte
   8. Deflector izquierdo
   9. Soporte del deflector izquierdo
   10. Contratuerca (⅜")
   11. Perno de cuello cuadrado (⅜" x 1")
   12. Placa de descarga izquierda

Piezas necesarias en este paso:

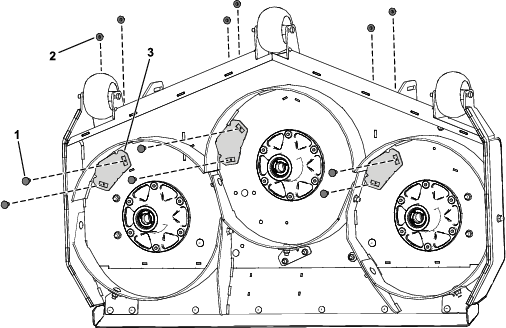

Fije los 3 golpeadores en la carcasa de corte con 6 pernos de cuello cuadrado (⅜" x 1") y 6 contratuercas (⅜"), tal y como se muestra en la Figura 7.

Figura 7

1. Perno de cuello cuadrado (⅜" x 1")
2. Contratuerca (⅜")
3. Golpeador

Piezas necesarias en este paso:

Consulte en el Manual del operador las instrucciones para la instalación de las cuchillas.

1. Fije el protector de chapa con 4 pernos (Figura 2).

2. Fije las cubiertas de la correa (Figura 1).

Piezas necesarias en este paso:

Retirada de los deflectores

Siga a la inversa los pasos en Instalación de los deflectores e instale nuevos pernos con arandela prensada (⅜" x 1") y las contratuercas que retiró anteriormente (⅜") donde retiró los deflectores.

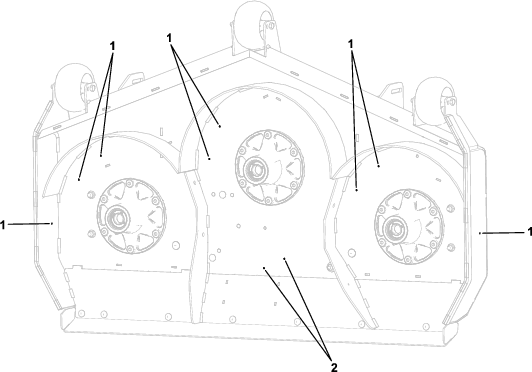

Consulte la Figura 8 para ver los orificios que debe tapar en la carcasa de corte.

Figura 8

1. Instale en estos orificios los nuevos pernos con arandela prensada (⅜" x 1") y las contratuercas que retiró anteriormente (⅜").
2. Retire únicamente el soporte del deflector central, y sujete los pernos con arandela prensada existentes (5/16" x 1") y el suplemento con las contratuercas (5/16") que se retiraron anteriormente.

Retirada de los soportes de los deflectores

Siga a la inversa los pasos en Instalación de los soportes del deflector e instale los pernos de cuello cuadrado (5/16" x ⅞") que retiró anteriormente y las contratuercas (5/16") donde retiró los soportes de los deflectores, tal y como se muestra en la Figura 9.

Figura 9

1. Perno de cuello cuadrado (5/16" x ⅞")
2. Contratuerca (5/16")
3. Perfil del desviador

Corte aproximadamente 25 mm, o no más de un tercio, de la hoja de hierba. Si la hierba es excepcionalmente densa y frondosa, puede ser necesario aumentar la altura de corte o segar en modo de descarga lateral o ensacado.

Se requiere aire para picar bien la hierba dentro de la carcasa de corte, así que no ponga la altura de corte demasiado baja ni rodee totalmente la carcasa de hierba sin cortar. Trate siempre de mantener la parte trasera de la carcasa de corte libre de hierba sin cortar, para permitir la aspiración de aire hacia el interior de la carcasa. Al hacer el primer corte por el centro de una zona sin cortar, vaya más despacio y retroceda si la máquina empieza a atascarse.

La hierba crece a velocidades distintas según la estación del año. Para mantener la misma altura de corte, siegue con más frecuencia a principios de la primavera. A medida que avanza el verano, la velocidad de crecimiento de la hierba decrece, por ello debe cortarse con menor frecuencia. Si no puede segar durante un período de tiempo prolongado, siegue primero con una altura de corte alta y, después de dos días, vuelva a segar con un ajuste más bajo.

Una cuchilla afilada corta limpiamente sin desgarrar o deshilachar la hierba. Una cuchilla roma desgarra y deshilacha la hierba. Si se rasgan o se deshilachan, los bordes de las hojas se secarán, y se retardará su crecimiento y se favorecerá la aparición de enfermedades.

Para asegurar el óptimo rendimiento, limpie los bajos de la carcasa de corte después de cada uso.

Important: No utilice agua reciclada o salada para limpiar la máquina.

Note: Si se acumulan residuos de hierba en la carcasa de corte, el rendimiento de corte disminuye.
