Комплект заднего щитка

Model No. 145-5821-Serial No. and Up

Монтаж

Important: Для правильной установки заднего щитка и колес потребуется динамометрический ключ. При отсутствии динамометрического ключа или условий, необходимых для выполнения этой процедуры, свяжитесь с официальным дилером по техническому обслуживанию. Посетите веб-сайт Toro.com/locator, чтобы найти официального дилера по техобслуживанию.

Подготовка машины

  1. Переместите машину на ровную поверхность.

  2. Выключите машину.

  3. Дождитесь остановки всех движущихся частей.

  4. Извлеките кнопку электрического стартера (при наличии).

Снятие задних колес

  1. Отверните болты крепления задних колес к машине (Рисунок 1).

    Отложите болты для последующей установки.

    g369899

    Рисунок 1

    1. Колесо
    2. Болт

  2. Снимите задние колеса с машины (Рисунок 1).

    Отложите колеса для последующей установки.

Снятие имеющегося заднего щитка

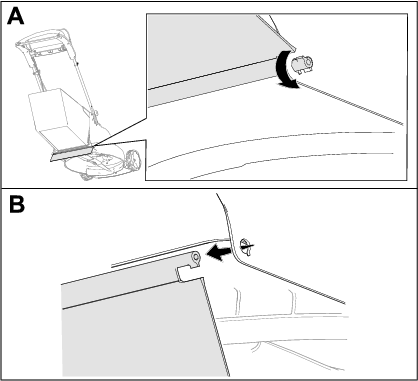

Снимите имеющийся задний щиток из отверстий боковой пластины; см. Рисунок 2.

g370271

Рисунок 2

Показана правая сторона.

Установка заднего щитка

Детали, требуемые для этой процедуры:

Задний щиток1
Винт2

  1. Установите задний щиток, вставив его в отверстия боковой пластины (Рисунок 3).

    g369877

    Рисунок 3

  2. Прикрепите 2 винтами задний щиток к машине (Рисунок 3).

  3. Динамометрическим ключом затяните винты с моментом от 0,9 до 1,1 Н∙м.

Установка задних колес

  1. Прикрепите задние колеса к машине с помощью ранее снятых болтов (Рисунок 4).

    g369899

    Рисунок 4

    1. Колесо
    2. Болт

  2. Динамометрическим ключом затяните болты с моментом от 34 до 37 Н∙м.
