트레일링 실드 키트

1. 평평한 곳으로 장비를 옮깁니다.

2. 장비를 끕니다.

3. 움직이는 모든 부품이 정지할 때까지 기다립니다.

4. 전기 시동 버튼을 제거합니다(장착된 경우).

1. 뒷바퀴를 장비에 고정하는 볼트를 분리합니다(그림 1).

   장착 시 나중에 사용하기 위해 볼트를 따로 보관하십시오.



   그림 1

   1. 휠
   2. 볼트

2. 장비에서 뒷바퀴를 제거합니다(그림 1).

   장착 시 나중에 사용하기 위해 휠을 보관하십시오.

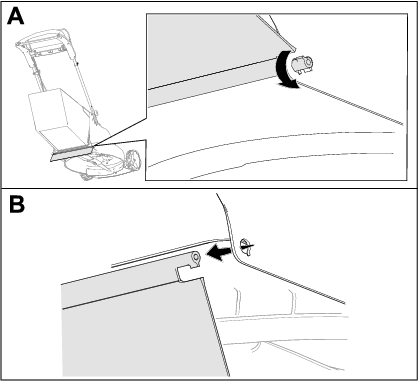

측면 플레이트 구멍에서 기존 트레일링 실드를 제거합니다. 그림 2을 참조하십시오.

그림 2

우측이 표시되었습니다.

이 절차를 수행하는 데 필요한 부품:

1. 측면 플레이트 구멍을 통해 트레일링 실드를 장착합니다(그림 3).



   그림 3

2. 나사 2개를 사용하여 트레일링 실드를 장비에 고정합니다(그림 3).

3. 토크 렌치를 사용하여 0.9~1.1 N∙m 토크로 나사를 조입니다.

1. 앞에서 제거한 볼트로 휠을 장비에 고정합니다(그림 4).



   그림 4

   1. 휠
   2. 볼트

2. 토크 렌치를 사용하여 34~37 N∙m 토크로 볼트를 조입니다.
