Set met achterscherm

Model No. 145-5821-Serial No. and Up

Installatie

Important: U hebt een momentsleutel nodig om het achterscherm en de wielen op de correcte wijze te monteren. Als u geen momentsleutel hebt of niet goed weet hoe u de montage moet uitvoeren, kunt u contact opnemen met een erkende servicedealer. Surf naar Toro.com/dealer om een erkende servicedealer te vinden.

De machine voorbereiden

  1. Plaats de machine op een horizontaal oppervlak.

  2. Schakel de machine uit.

  3. Wacht totdat alle bewegende onderdelen tot stilstand zijn gekomen.

  4. Verwijder de elektrische startknop (indien de machine hiermee is uitgerust).

De achterwielen verwijderen

  1. Verwijder de bouten waarmee het achterwiel aan de machine is bevestigd (Figuur 1).

    Bewaar de bouten voor latere montage.

    g369899

    Figuur 1

    1. Wiel
    2. Bout

  2. Verwijder de achterwielen van de machine (Figuur 1).

    Bewaar de wielen voor latere montage.

Het bestaande achterscherm verwijderen

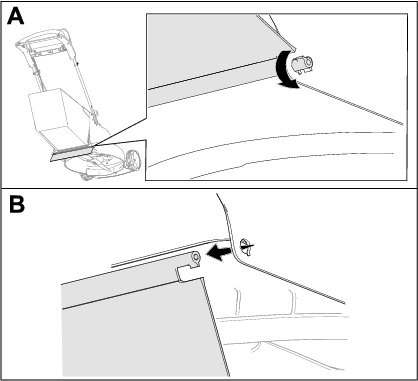

Verwijder het bestaande achterscherm van de gaten in de zijplaat; zie Figuur 2.

g370271

Figuur 2

Rechterkant getoond.

Het achterscherm monteren

Benodigde onderdelen voor deze stap:

Achterscherm1
Schroef 2

  1. Plaats het achterscherm door de gaten in de zijplaat (Figuur 3).

    g369877

    Figuur 3

  2. Gebruik de 2 schroeven om het achterscherm aan de machine te bevestigen (Figuur 3).

  3. Gebruik een momentsleutel om de schroeven vast te draaien met een torsie van 0,9 tot 1,1 N·m.

De achterwielen monteren

  1. Gebruik de eerder verwijderde bouten om de wielen aan de machine te bevestigen (Figuur 4).

    g369899

    Figuur 4

    1. Wiel
    2. Bout

  2. Gebruik een momentsleutel om de bouten vast te draaien met een torsie van 34 tot 37 N·m.
