Kit protezione a traino

Model No. 145-5821-Serial No. and Up

Installazione

Important: Per il corretto montaggio della protezione a traino e delle ruote, dovete usare una chiave torsiometrica. Se non disponete di una chiave torsiometrica o avete dubbi sull'esecuzione di questa operazione, contattate un Centro Assistenza autorizzato. Visitate il sito Toro.com/locator per trovare un Centro Assistenza autorizzato.

Preparazione della macchina

  1. Portate la macchina su una superficie pianeggiante.

  2. Spegnete la macchina.

  3. Attendete finché tutte le parti mobili si siano fermate.

  4. Rimuovete il pulsante di avviamento elettrico (se presente).

Smontaggio delle ruote posteriori

  1. Rimuovete i bulloni che fissano la ruota posteriore alla macchina (Figura 1).

    Mettete da parte i bulloni per il montaggio successivo.

    g369899

    Figura 1

    1. Ruota
    2. Bullone

  2. Rimuovete le ruote posteriori dalla macchina (Figura 1).

    Mettete da parte le ruote per il montaggio successivo.

Rimozione della protezione a traino esistente

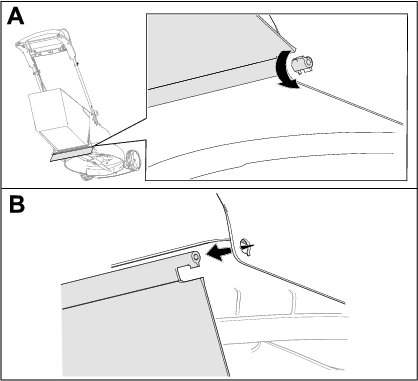

Rimuovete la protezione a traino esistente dai fori della piastra laterale; fate riferimento a Figura 2.

g370271

Figura 2

Lato destro.

Montaggio della protezione a traino

Parti necessarie per questa operazione:

Protezione a traino1
Vite2

  1. Montate la protezione a traino attraverso i fori della piastra laterale (Figura 3).

    g369877

    Figura 3

  2. Utilizzate le 2 viti che fissano la protezione a traino alla macchina (Figura 3).

  3. Con una chiave torsiometrica serrate le viti a una coppia compresa tra 0,9 e 1,1 N·m.

Montaggio delle ruote posteriori.

  1. Utilizzate i bulloni che avete rimosso in precedenza per fissare le ruote alla macchina (Figura 4).

    g369899

    Figura 4

    1. Ruota
    2. Bullone

  2. Con una chiave torsiometrica serrate i bulloni a una coppia compresa tra 34 e 37 N·m.
