Kit do resguardo do atrelado

Model No. 145-5821-Serial No. and Up

Instalação

Important: Precisará de uma chave de aperto para instalar o resguardo do atrelado de forma adequada. Se não tiver uma chave de aperto ou se não se sentir à vontade para executar este procedimento, contacte um representante de assistência autorizado. Visite Toro.com/locator para descobrir um representante de assistência autorizado.

Preparação da máquina

  1. Leve a máquina para uma superfície nivelada.

  2. Desligue a máquina.

  3. Espere que todas as peças em movimento parem.

  4. Retire o botão de arranque elétrico (se equipado).

Retirar as rodas traseiras

  1. Retire os parafusos que prendem a roda traseira à máquina (Figura 1).

    Guarde os parafusos para instalação posterior.

    g369899

    Figura 1

    1. Roda
    2. Parafuso

  2. Retire as rodas traseiras da máquina (Figura 1).

    Guarde as rodas para instalação posterior.

Remover o resguardo do atrelado existente

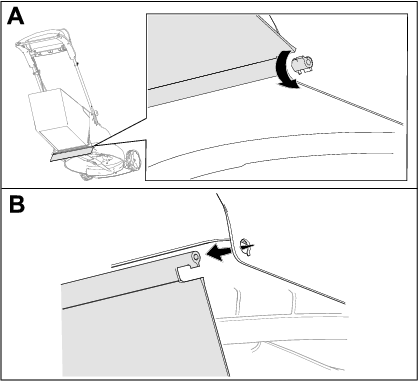

Remova o resguardo do atrelado existente dos furos das placas laterais; consulte a Figura 2.

g370271

Figura 2

Lado direito mostrado.

Instalar o resguardo do atrelado

Peças necessárias para este passo:

Resguardo do atrelado1
Parafuso2

  1. Instale o resguardo do atrelado através dos furos das placas laterais (Figura 3).

    g369877

    Figura 3

  2. Utilize os dois parafusos para prender o resguardo do atrelado à máquina (Figura 3).

  3. Utilize uma chave de aperto para apertar os parafusos com 0,9 a 1,1 N·m.

Instalação das Rodas Traseiras

  1. Utilize os parafusos previamente removidos para prender a roda à máquina (Figura 4).

    g369899

    Figura 4

    1. Roda
    2. Parafuso

  2. Utilize uma chave de aperto para apertar os parafusos com 34 a 37 N·m.
