Kit de protector de arrastre

Model No. 145-5821-Serial No. and Up

Instalación

Important: Necesitará una llave dinamométrica para instalar correctamente el protector de arrastre y las ruedas. Si no dispone de una llave dinamométrica o prefiere no realizar este procedimiento, póngase en contacto con el Servicio Técnico Autorizado. Visite Toro.com/locator para buscar un Servicio Técnico Autorizado.

Preparación de la máquina

  1. Lleve la máquina a una superficie nivelada.

  2. Apague la máquina.

  3. Espere a que se detengan todas las piezas en movimiento.

  4. Retire el botón de arranque eléctrico (si está instalado).

Retirada de las ruedas traseras

  1. Retire los peros que sujetan la rueda trasera a la máquina (Figura 1).

    Guarde los pernos para su instalación posterior.

    g369899

    Figura 1

    1. Rueda
    2. Perno

  2. Retire las ruedas traseras de la máquina (Figura 1).

    Guarde las ruedas para su instalación posterior.

Retirada del protector de arrastre existente

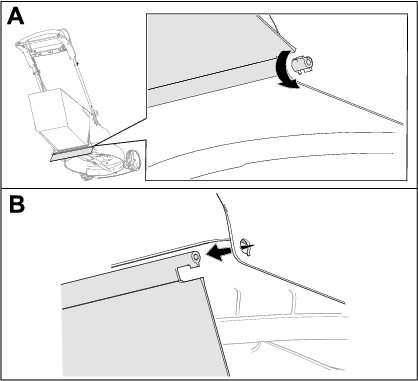

Retire el protector de arrastre existente desde los taladros de la placa lateral; consulte la Figura 2.

g370271

Figura 2

Se muestra el lado derecho.

Instalación del protector del arrastre

Piezas necesarias en este paso:

Protector de arrastre1
Tornillo2

  1. Instale el protector de arrastre a través de los taladros de la placa lateral (Figura 3).

    g369877

    Figura 3

  2. Utilice los 2 tornillos para sujetar el protector de arrastre a la máquina (Figura 3).

  3. Utilice una llave dinamométrica para apretar los tornillos a entre 0,9 y 1,1 N·m.

Instalación de las ruedas traseras

  1. Utilice los pernos que retiró anteriormente para fijar las ruedas a las máquina (Figura 4).

    g369899

    Figura 4

    1. Rueda
    2. Perno

  2. Utilice una llave dinamométrica para apretar los pernos a entre 34 y 37 N∙m.
