Hátsóvédőlemez-készlet

Model No. 145-5821-Serial No. and Up

Üzembeállítás

Important: A hátsó védőlemez és a kerekek megfelelő felszereléséhez nyomatékkulcs szükséges. Ha nem rendelkezik nyomatékkulccsal, vagy nem szívesen végezné el ezt a műveletet, forduljon egy márkakereskedéshez. A Toro.com/locator weboldalon kereshet márkakereskedőket.

A gép előkészítése

  1. Helyezze a gépet sík felületre.

  2. Állítsa le a motort.

  3. Várja meg, amíg minden mozgó alkatrész megáll.

  4. Távolítsa el az elektromos indítógombot (ha van).

A hátsó kerekek eltávolítása

  1. Távolítsa el a hátsó kereket a géphez rögzítő csavarokat (Ábra 1).

    Tegye félre a csavarokat a későbbi visszaszerelésükhöz.

    g369899

    Ábra 1

    1. Kerék
    2. Csavar

  2. Távolítsa el a hátsó kerekeket a gépről (Ábra 1).

    Tegye félre a kerekeket a későbbi visszaszerelésükhöz.

A meglévő hátsó védőlemez eltávolítása

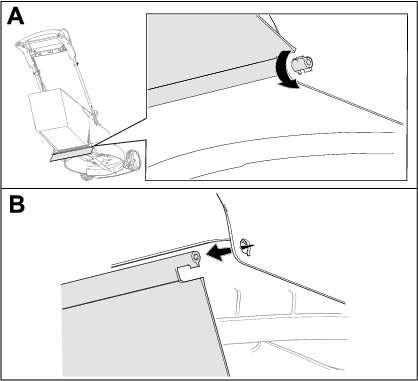

Távolítsa el a meglévő hátsó védőlemezt az oldallemez furataiból; lásd: Ábra 2.

g370271

Ábra 2

A képen a jobb oldal látható.

A hátsó védőlemez felszerelése

Ehhez az eljáráshoz szükséges alkatrészek:

Hátsó védőlemez1
Csavar2

  1. Szerelje fel a hátsó védőlemezt az oldallemez furatain át (Ábra 3).

    g369877

    Ábra 3

  2. Használja a 2 csavart a hátsó védőlemez géphez történő rögzítéséhez (Ábra 3).

  3. Húzza meg a csavarokat 0,9–1,1 N·m nyomatékkal.

A hátsó kerekek felszerelése

  1. A korábban eltávolított csavarok segítségével rögzítse a kerekeket a géphez (Ábra 4).

    g369899

    Ábra 4

    1. Kerék
    2. Csavar

  2. Húzza meg a csavarokat 34–37 N·m nyomatékkal.
