Bagafskærmningssæt

Model No. 145-5821-Serial No. and Up

Montering

Important: Du skal bruge en momentnøgle for at montere bagafskærmningen og hjulene korrekt. Hvis du ikke har en momentnøgle eller ikke føler dig tryg ved at udføre dette arbejde, kan du kontakte en autoriseret serviceforhandler. Gå til Toro.com/locator for at finde en autoriseret serviceforhandler.

Klargøring af maskinen

  1. Parker maskinen på en plan overflade.

  2. Sluk maskinen.

  3. Vent, til alle bevægelige dele er standset.

  4. Fjern den elektriske startknap (hvis udstyret hermed).

Afmontering af baghjulene

  1. Fjern boltene, der fastgør baghjulet til maskinen (Figur 1).

    Læg boltene til side med henblik på senere montering.

    g369899

    Figur 1

    1. Hjul
    2. Bolt

  2. Afmonter baghjulene fra maskinen (Figur 1).

    Læg hjulene til side med henblik på senere montering.

Afmontering af den eksisterende bagafskærmning

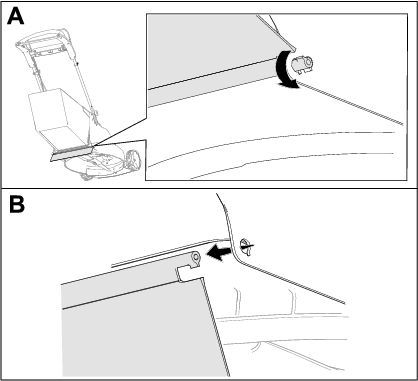

Fjern den eksisterende bagafskærmning fra hullerne i sidepladen. Se Figur 2.

g370271

Figur 2

Set fra højre side.

Montering af bagafskærmningen

Dele, der skal bruges til dette trin:

Bagafskærmning1
Skrue2

  1. Monter bagafskærmningen gennem hullerne i sidepladen (Figur 3).

    g369877

    Figur 3

  2. Brug de 2 skruer til at fastgøre bagafskærmningen på maskinen (Figur 3).

  3. Brug en momentnøgle til at tilspænde skruerne med et moment på 0,9 til 1,1 Nm.

Montering af baghjulene

  1. Fastgør hjulene på maskinen med de bolte, du fjernede tidligere (Figur 4).

    g369899

    Figur 4

    1. Hjul
    2. Bolt

  2. Brug en momentnøgle til at tilspænde boltene med et moment på 34 til 37 Nm.
