Souprava zadního krytu

Model No. 145-5821-Serial No. and Up

Instalace

Important: Pro správnou montáž zadního krytu a kol budete potřebovat momentový klíč. Pokud nemáte momentový klíč nebo si provedením montáže nejste jistí, kontaktujte autorizované servisní středisko. Navštivte webovou stránku Toro.com/locator a vyhledejte autorizovaného servisního prodejce.

Příprava stroje

  1. Umístěte sekačku na rovnou plochu.

  2. Vypněte stroj.

  3. Počkejte, dokud se nezastaví všechny pohybující se součásti.

  4. Vyjměte tlačítko elektrického startéru (dle výbavy).

Demontáž zadních kol

  1. Demontujte šrouby, jež upevňují zadní kola ke stroji (Obrázek 1).

    Šrouby odložte stranou pro pozdější montáž.

    g369899

    Obrázek 1

    1. Kolo
    2. Šroub

  2. Demontujte zadní kola ze stroje (Obrázek 1).

    Pro pozdější montáž odložte kola stranou.

Demontáž stávajícího zadního krytu

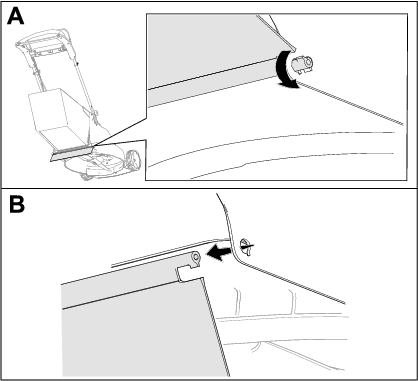

Demontujte stávající zadní kryt z otvorů boční desky; viz Obrázek 2.

g370271

Obrázek 2

Vyobrazena pravá strana

Montáž zadního krytu

Díly potřebné k provedení tohoto kroku:

Zadní kryt1
Šroub2

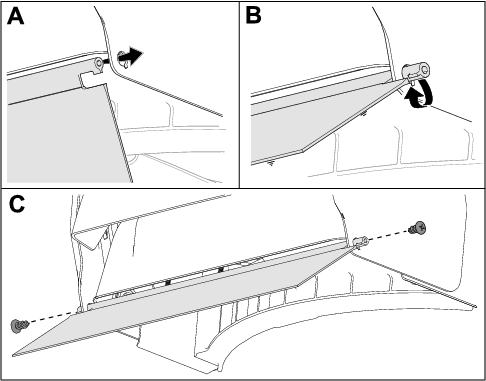

  1. Namontujte zadní kryt do otvorů boční desky(Obrázek 3).

    g369877

    Obrázek 3

  2. Připevněte zadní kryt ke stroji pomocí 2 šroubů (Obrázek 3).

  3. Pomocí momentového klíče utáhněte šrouby na moment 0,9 až 1,1 Nm.

Montáž zadních kol

  1. Pomocí dříve demontovaných šroubů připevněte kola ke stroji (Obrázek 4).

    g369899

    Obrázek 4

    1. Kolo
    2. Šroub

  2. Pomocí momentového klíče utáhněte šrouby na moment 34 až 37 Nm.
