Kapalı Boom Seti

1. Makineyi düz bir yüzeye alın.

2. Dış boom kısımlarını indirin.

3. Park frenini etkinleştirin.

4. Motoru durdurun.

5. Anahtarı kontak yuvasından çıkarın.



   Şekil 1

Bu prosedür için gerekli parçalar:

Note: Orta boom kapağının bir kenarı zaten sabitlenmiş olduğundan, kapağın yalnızca 1 tarafını takmanız gerekir.

1. Kauçuk kapaktaki delikleri orta boom kapağındaki deliklerle hizalayın (Şekil 2).



   Şekil 2

   1. Kauçuk kapak
   2. Orta boom kapağı

2. Takviye levhasındaki delikleri kauçuk kapaktaki deliklerle hizalayın (Şekil 3).



   Şekil 3

   1. Takviye levhası
   2. Kauçuk kapak

3. Orta boom kapağına, 11 pop perçin (3/16 x ½ inç) ve rondelaları (3/16 inç) takın (Şekil 4).



   Şekil 4

   1. Pop perçin (3/16 x ½ inç)
   2. Orta boom kapağı
   3. Rondela (3/16 inç)

Bu prosedür için gerekli parçalar:

1. 11 nozullu boom kapağındaki delikleri, 12 nozullu boom kapağına sabitlenmiş takviye levhasındaki deliklerle hizalayın (Şekil 5).

   Note: Takviye levhası, 12 nozullu boom'a pop perçinlerle sabitlenmiş olarak sunulur.



   Şekil 5

   1. 11 nozullu kapak
   2. Takviye levhası
   3. 12 nozullu kapak

2. Takviye levhasına 11 pop perçin (3/16 x ½ inç) ile rondelaları (3/16 inç) takın ve 11 nozullu kapağı 12 nozullu kapağa sabitleyin (Şekil 6).



   Şekil 6

   1. 11 nozullu kapak
   2. Takviye levhası
   3. Pop perçin (3/16 x ½ inç) ve rondela (3/16 inç)
   4. 12 nozullu kapak

3. 11 pop perçin (3/16 x ½ inç) ve rondelaları (3/16 inç) kullanarak, kauçuk kapağı ve takviye levhasını (11 nozullu kapaktan gelen) 12 nozullu kapağa takın (Şekil 7).



   Şekil 7

   1. 11 nozullu kapak
   2. 12 nozullu kapak
   3. Pop perçin (3/16 x ½ inç) ve rondela (3/16 inç)
   4. Kauçuk kapak
   5. Takviye levhası

Bu prosedür için gerekli parçalar:

Model/seri numarası etiketini ve yasal bilgi etiketini, Şekil 8 ile gösterildiği gibi orta boom braketlerine takın.

Note: Etiketleri takmadan önce etiket bölgesini temizleyin ve kir, yağ veya başka bir yabancı madde içermediğinden emin olun.

2014 ve önceki modeller için:

1. 2 orta braketin ve boom montaj levhalarının her birini, Şekil 8 ile gösterildiği gibi 2 adet altıgen başlı cıvata (⅜ x 1¼ inç) ve 2 flanşlı somun (⅜ inç) kullanarak orta boom'a takın.

   Note: Seti ilaçlama makinesine monte ederken, seti üniteye sabitlemek için orta braketteki delikleri kullanın. Seti bir araca monte ederken, seti üniteye sabitlemek için boom montaj levhasındaki delikleri kullanın.



   Şekil 8

   2014 ve önceki modeller

   1. Altıgen başlı cıvata - ⅜ x 1¼ inç (8)
   2. Boom montaj levhası (2)
   3. Flanşlı somun - ⅜ inç (8)
   4. U-somun (16)
   5. Orta boom braketi (4)
   6. Orta boom kapağı
   7. Rondela levhası (2)
   8. Yasal bilgi etiketi
   9. Model/seri numarası etiketi

2. Orta kapağı, Şekil 8 ile gösterildiği gibi 4 adet U-somunu, 2 adet rondela levhasını ve 4 adet altıgen başlı cıvatayı (5/16 x 1¼ inç) kullanarak orta boom braketlerine takın.

2015 ve sonraki modeller için:

Important: 11 nozullu bir grup takıyorsanız yalnızca 4 adet U-somun, 4 adet altıgen başlı cıvata (⅜ x 1¼ inç), 4 adet flanşlı somun (⅜ inç), 2 adet rondela levhası ve 2 adet orta boom braketi kullanmanız gerekir.

1. Orta kapağı, Şekil 9 ile gösterildiği gibi 8 adet U-somunu, 4 adet rondela levhasını ve 8 adet altıgen başlı cıvatayı (5/16 x 1¼ inç) kullanarak brakete takın.



   Şekil 9

   2015 ve sonraki modeller

   1. Flanşlı somun (⅜ inç)
   2. Braket
   3. Orta boom kapağı
   4. Rondela levhası
   5. Altıgen başlı cıvata (5/16 x 1¼ inç)
   6. U-somun
   7. Flanşlı cıvata (⅜ inç)

2. 4 orta boom braketinin ve boom montaj levhalarının her birini, Şekil 9 ile gösterildiği gibi 4 adet altıgen başlı cıvata (⅜ x 1¼ inç) ve 4 flanşlı somun (⅜ inç) kullanarak orta boom'a takın.

Bu prosedür için gerekli parçalar:

1. Püskürtme nozullarını, kanatlı boom kapaklarının deliklerine tam oturabilecek biçimde her iki kanatlı boom'un üzerine aşağı doğru düz bir şekilde yönlendirin.

2. Kanatlı boom kapaklarının 1 tanesini (Şekil 10), 8 adet rondela levhası, 6 adet altıgen başlı cıvata (5/16 x 1¼ inç) ve 6 adet U-somun kullanarak takın.

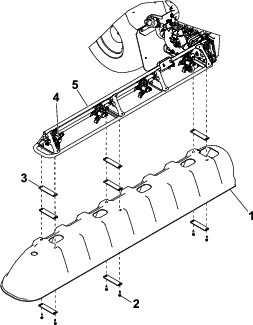

   Şekil 10

   1. Kanatlı boom kapağı (2)
   2. Altıgen başlı cıvata - 5/16 x 1¼ inç (6)
   3. Rondela levhası (8)
   4. Püskürtme nozulu (düzgün yönlendirilmiş)
   5. Destek çerçevesi (dış boom kısmı)

3. Diğer kanatlı boom kapağını takmak için 2. adımı tekrarlayın.

Bu prosedür için gerekli parçalar:

1. Çamurluğu ve çamurluk paçalığını çamurluk kayışına sabitleyen 2 taşıyıcı cıvatayı (5/16 x 1 inç) ve 2 flanşlı kilit somununu (5/16 inç) sökün (Şekil 11).

   Note: Taşıyıcı cıvatayı ve kilit somununu atın.



   Şekil 11

   1. Flanşlı kilit somunu (5/16 inç)
   2. Sol, arka çamurluk
   3. Taşıyıcı cıvata (5/16 x 1 inç)
   4. Çamurluk paçalığı
   5. Çamurluk kayışı

2. Boşaltma vanası braketindeki, çamurluk kayışındaki, çamurluk paçalığındaki ve çamurluktaki delikleri hizalayın (Şekil 11).



   Şekil 12

   1. Flanşlı kilit somunu (5/16 inç)
   2. Çamurluk kayışı
   3. Boşaltma vanası braketi
   4. Taşıyıcı cıvata (5/16 x 1¼ inç)

3. Vana braketini, çamurluk kayışını, çamurluk paçalığını ve çamurluğu (Şekil 12), 2 taşıyıcı cıvata (5/16 x 1¼ inç) ve 2 flanşlı kilit somunuyla (5/16 inç) monte edin.

4. Taşıyıcı cıvataları ve flanşlı kilit somunlarını 20 ila 25 N∙m torkla sıkın.

1. Boşaltma vanasını depo braketine sabitleyen sıkıştırma pimini sökün (Şekil 13).

   Note: Boşaltma vanası, hidrolik deposu destek braketinin üzerindedir.



   Şekil 13

   1. Sıkıştırma pimi
   2. Depo braketi
   3. Boşaltma vanası

2. Boşaltma vanasını sol arka çamurluk ile püskürtme pompası arasında oynatın (Şekil 13).

1. Boşaltma vanasını püskürtme pompası braketine sabitleyen sıkıştırma pimini sökün (Şekil 14).



   Şekil 14

   1. Sıkıştırma pimi
   2. Püskürtme pompası braketi
   3. Boşaltma vanası

2. Boşaltma vanasını sol arka çamurluk ile püskürtme pompası arasında oynatın (Şekil 14).

Bu prosedür için gerekli parçalar:

1. 2 montaj çivisini boşaltma vanasından sökün (Şekil 15 şeklindeki A).



   Şekil 15

   1. Montaj çivisi
   2. Boşaltma vanası
   3. Flanş başlı cıvatalar (5/16 x 1 inç)
   4. Flanşlı kilit somunları (5/16 inç)

2. 2 flanşlı kilit somununu (5/16 inç), Şekil 15 şeklindeki B ve C'de gösterildiği gibi 2 flanş başlı cıvatanın (5/16 x 1 inç) üzerine bağlayın.

3. Flanşlı kilit somunlarını ve flanş başlı cıvataları boşaltma vanasına monte edin ve bunları bir anahtarla sıkın (Şekil 15 şeklindeki D ve E).

   Note: Kilit somunlarının boşaltma vanasına sıkıca sabitlendiğinden emin olun.

4. Boşaltma vanasının kilit somunlarını boşaltma vanası braketindeki kilit deliği yuvalarının delikleriyle hizalayın (Şekil 16 şeklindeki A).



   Şekil 16

5. Boşaltma vanasını dışa doğru aşağı hareket ettirin ve vanayı brakete sabitleyin (Şekil 16 şeklindeki B ve C).

Boom'ları yükseltip alçaltırken dış boom kapaklarının orta boom kapağına yapışmadığından emin olun.

Note: Gerektiğinde kapaklar arasındaki boşluğu arttırmak için dış boom kapakları ile dış boom kısmının destek çerçevesi arasına ilave rondelalar ekleyin. Bkz. Şekil 10.
