Kit di sostituzione del tubo

1. Parcheggiate la macchina su terreno pianeggiante.

2. Inserite il freno di stazionamento.

3. Abbassate l'attrezzo.

4. Spegnete il motore e togliete la chiave.

1. Se avete un attrezzo in dotazione, rimuovetelo; fate riferimento alle istruzioni per la rimozione contenute nel Manuale dell’operatore del vostro trattorino

2. Utilizzate un cavo o una fascetta per fissare l’albero della PDF al di fuori dell’area di lavoro.

Rimuovete il tubo idraulico rigido esistente illustrato nella Figura 1.

Il tubo idraulico è collegato alle seguenti porte:

• Valvola dello sterzo:

• Pompa idraulica:

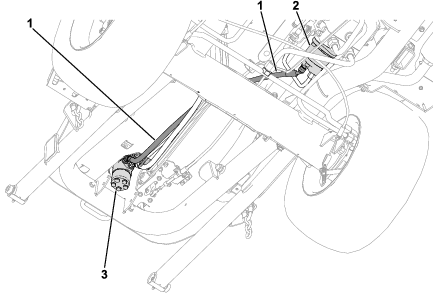

Figura 1

1. Tubo idraulico
2. Pompa idraulica
3. Valvola dello sterzo

Parti necessarie per questa operazione:

1. Rimuovete il raccordo esistente dalla pompa idraulica e sostituitelo con il raccordo diritto.

2. Collegate il raccordo del flessibile idraulico a 45° al nuovo raccordo diritto e orientatelo a 50° come illustrato nella Figura 2.



   Figura 2

   1. 50°
   2. Flessibile idraulico con estremità del raccordo a 45°
   3. Raccordo diritto

3. Rimuovete il raccordo esistente dalla valvola dello sterzo e sostituitelo con il raccordo a 45°, e orientatelo verso il basso.

4. Collegate il raccordo del flessibile idraulico diritto al nuovo raccordo a 45° come illustrato nella Figura 3.



   Figura 3

   1. Raccordo a 45°
   2. Flessibile idraulico con estremità del raccordo diritta

5. Accertatevi che il flessibile idraulico sia inserito come illustrato nella Figura 4.

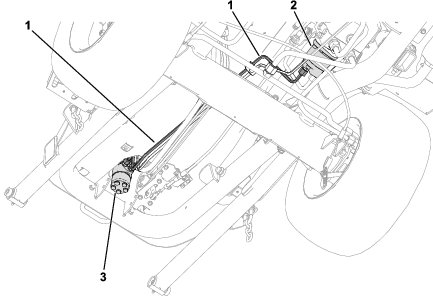

   Figura 4

   1. Flessibile idraulico
   2. Pompa idraulica
   3. Valvola dello sterzo

6. Accertatevi che il flessibile e i raccordi siano allineati come illustrato nella Figura 2 e Figura 3 e che non ci siano aggrovigliamenti nel flessibile quando viene inserito accanto ai tubi idraulici esistenti.

1. Montate un attrezzo; fate riferimento alle istruzioni per il montaggio contenute nel Manuale dell’operatore del vostro trattorino

2. Eseguite i seguenti passaggi per spurgare l’aria dal sistema idraulico:

   • Abbassate e sollevate completamente l’attrezzo.

   • Girate completamente il volante a sinistra e a destra.
