Rørutskiftningssett

1. Parker maskinen på en jevn flate.

2. Sett på parkeringsbremsen.

3. Senk tilbehøret.

4. Slå av motoren og ta ut nøkkelen.

1. Hvis du har et tilbehør utstyrt, må du fjerne det. Se instruksjonene for fjerning i brukerhåndboken for trekkenheten.

2. Bruk en ledning eller et kabelfeste til å montere kraftuttakets aksel ute av arbeidsområdet.

Fjern den eksisterende harde hydraulikkledningen som vises i Figur 1.

Hydraulikkledningen er koblet til følgende porter:

• Styreventil:

• Hydraulikkpumpe:

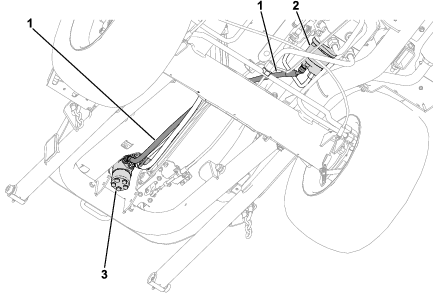

Figur 1

1. Hydraulikkledning
2. Hydraulikkpumpe
3. Styreventil

Deler som er nødvendige for dette trinnet:

1. Fjern den eksisterende koblingen fra hydraulikkpumpen, og skift den ut med den rette koblingen.

2. Koble 45°-koblingen for hydraulikkslangen til den nye rette koblingen og rett den i 50° som vist iFigur 2.



   Figur 2

   1. 50°
   2. Hydraulikkslange med 45°-koblingsenden
   3. Rett kobling

3. Fjern den eksisterende koblingen fra styringsventilen, skift den ut med 45°-koblingen, og rett den nedover.

4. Koble den rette koblingen for hydraulikkslangen til den nye 45°-koblingen, som vist i Figur 3.



   Figur 3

   1. 45°-kobling
   2. Hydraulikkslange med rett ende

5. Påse at hydraulikkslangen er ført som vist i Figur 4.

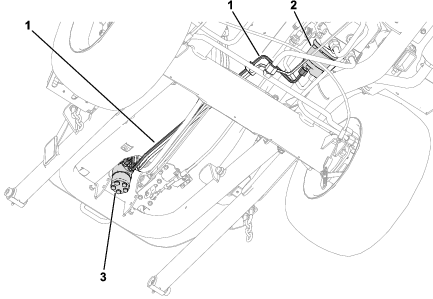

   Figur 4

   1. Hydraulikkslange
   2. Hydraulikkpumpe
   3. Styreventil

6. Påse at slangen og koblingene er innrettet som vist i Figur 2 og Figur 3, og at det ikke er noen vridning i slangen når den føres ved siden av de eksisterende hydraulikkledningene.

1. Installer et vedlegg; se installasjonsinstruksjonene i brukerhåndboken for trekkenheten.

2. Utfør følgende trinn for å tømme luft fra hydraulikksystemet:

   • Senk helt ned og hev tilbehøret.

   • Drei rattet helt til venstre og høyre.
