Kit de remplacement de tube

1. Garez la machine sur une surface plane et horizontale.

2. Serrez le frein de stationnement.

3. Abaissez l'accessoire.

4. Coupez le moteur et enlevez la clé.

1. Si un accessoire est monté sur la machine, retirez-le ; voir les instructions de retrait dans le Manuel de l'utilisation du groupe de déplacement.

2. Utilisez un cordon ou un attache-câble pour attacher l'arbre de PDF à l'écart de la zone de travail.

Retirez la conduite hydraulique rigide existante, comme montré à la Figure 1.

La conduite hydraulique est raccordée aux orifices suivants :

• Vanne de direction :

• Pompe hydraulique :

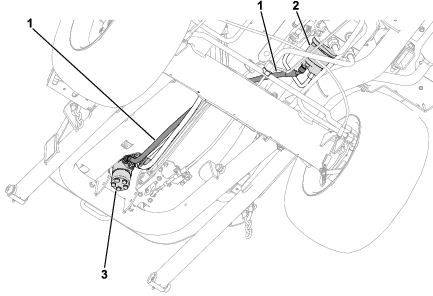

Figure 1

1. Conduite hydraulique
2. Pompe hydraulique
3. Vanne de direction

Pièces nécessaires pour cette opération:

1. Déposez le raccord existant de la pompe hydraulique et remplacez-le par le raccord droit.

2. Branchez le raccord hydraulique à 45° sur le nouveau raccord droit et orientez-le à 50°, comme montré à la Figure 2.



   Figure 2

   1. 50°
   2. Flexible hydraulique avec raccord à 45°
   3. Raccord droit

3. Déposez le raccord existant de la vanne de direction et remplacez-le par le raccord à 45° orienté vers le bas.

4. Branchez le raccord droit du flexible hydraulique sur le nouveau raccord à 45°, comme montré à la Figure 3.



   Figure 3

   1. Raccord à 45°
   2. Flexible hydraulique avec raccord droit

5. Veillez à acheminer le flexible hydraulique, comme montré à la Figure 4.

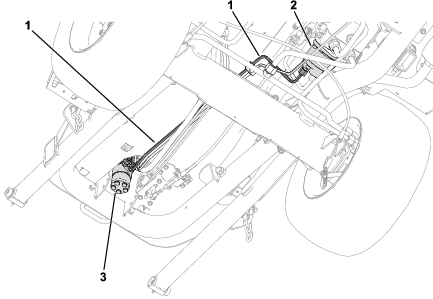

   Figure 4

   1. Flexible hydraulique
   2. Pompe hydraulique
   3. Vanne de direction

6. Veillez à aligner le flexible et les raccords comme montré à la Figure 2 et la Figure 3, et à ne pas vriller le flexible en suivant les conduites hydrauliques existantes.

1. Installez un accessoire ; voir les instructions d'installation dans le Manuel de l'utilisation du groupe de déplacement.

2. Procédez comme suit pour purger l'air du système hydraulique :

   • Abaissez et relevez complètement l'accessoire.

   • Tournez le volant à fond à droite et à gauche.
